Контроллеры СИКОН С120 являются функционально и конструктивно законченными изделиями, выполненными в едином корпусе.

Для подключения внешних устройств контроллер СИКОН С120 имеет четыре порта последовательной связи:

• 1)    порт «А» - представлен одним интерфейсом: RS-232 полномодемным, и предназначен для передачи данных на верхний уровень АИИС;

• 2)    порт «B» - представлен четырьмя мультиплексированными интерфейсами: RS-232 трехпроводный, RS-485, Ethernet и USB, и предназначен для передачи данных на верхний уровень АИИС или опроса счетчиков;

• 3)    порт «C» - представлен двумя мультиплексированными интерфейсами: RS-485 и CAN, и предназначен для опроса счетчиков;

• 4)    порт «D» - представлен двумя мультиплексированными интерфейсами: RS-485 и CAN, и предназначен для опроса счетчиков.

Подключать внешние устройства к каждому порту последовательной связи допускается только по одному интерфейсу.

Контроллеры СИКОН С120 обеспечивают работу со счетчиками электрической энергии следующих типов:

-ПСЧ-3АРТ.07Д (Госреестр № 41136-09) -ПСЧ-3АРТ.08 (Госреестр № 41133-09) -ПСЧ-3ТА.07 (Госреестр № 28336-09) -ПСЧ-4ТМ.05Д (Госреестр № 41135-09) -ПСЧ-4ТМ.05МК (Госреестр № 46634-11) -СЭБ-1 ТМ.02М (Госреестр № 47041-11) -СЭБ-2А.07 (Госреестр № 25613-12) -СЭБ-2А.08 (Госреестр № 33137-06) -СЭТ-4ТМ.02М, СЭТ-4ТМ.03М (Госреестр № 36697-12) -АЛЬФА A1700 (Госреестр № 25416-08) -АЛЬФА A1800 (Госреестр № 31857-11) -ГАММА 1 (Госреестр № 32679-06) -ГАММА 3 (Госреестр № 26415-11) -Вектор-3 (Госреестр № 34194-09)

-ЦЭ6850, ЦЭ6850М (Госреестр № 20176-06)

-Меркурий 200 (Госреестр № 24410-07) -Меркурий 203 (Госреестр № 31826-10) -Меркурий 230 (Госреестр № 23345-07) -EPQS (Госреестр № 25971-06)

- СЕ 102 (Госреестр № 33820-07)

-CE 301 (Госреестр № 34048-08)

-CE 303 (Госреестр № 33446-08)

-CE 304 (Госреестр № 31424-07)

-MT 830, MT 831, MT 850, МТ 851 (Госреестр № 32930-08)

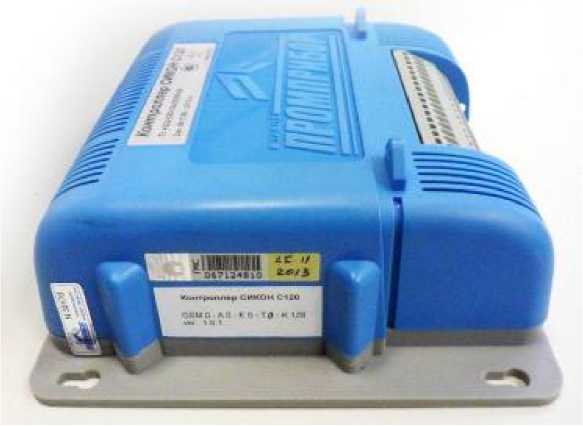

Рисунок 1

Место для размещения наименования СИ, знака утверждения типа, заводского номера находится на передней панели контроллера (рисунок 1).

Рисунок 2

Место размещения поверительного клейма, наклейки для пломбирования от несанкционированного доступа расположены на левой боковой стороне корпуса (рисунок

• 2).

К одному интерфейсу (порту) контроллера СИКОН С 120 допускается подключать счетчики только одного типа. Максимальное количество опрашиваемых счетчиков электрической энергии зависит от количества каналов измерений (учета) контроллера СИКОН С120, которое определяется его модификацией. Тип и объем информации, считываемой с конкретного счетчика, зависит от типа, модификации и версии программного протокола данного счетчика.

Наличие портов последовательной связи позволяет организовывать информационный обмен со счетчиками электрической энергии, УСПД (контроллерами) и другими устройствами, поддерживающими следующие протоколы обмена:

• 1)  MODBUS;

• 2)  CANBUS;

• 3)  ГОСТ Р МЭК 61107-2001;

• 4)  ГОСТ Р МЭК 61142-2001;

• 5)   TCP/IP;

• 6)  протокол «Пирамида» (разработка ЗАО ИТФ «Системы и технологии»).

Передача информации на верхний уровень АИИС возможна с помощью следующих видов связных устройств:

• 1)  Hayes-совместимые модемы;

• 2)   сотовые модемы;

• 3)  маршрутизаторы, входящие в состав ИИС «Пирамида» (разработка ЗАО ИТФ «Системы и технологии»).

Контроллер СИКОН С120 обеспечивает измерение текущего времени (секунды, минуты, часы) и ведение календаря (число, месяц, год), учет зимнего и летнего времени с помощью энергонезависимых часов. В контроллере СИКОН С120 реализована возможность синхронизации системного времени контроллера от устройства синхронизации времени УСВ (разработка - ЗАО ИТФ «Системы и технологии»). Для синхронизации системного времени контроллера можно использовать другое устройство, имеющее аналогичный программный протокол обмена.

Контроллер СИКОН С120 позволяет производить коррекцию значения текущего системного времени в счетчиках электроэнергии и других устройствах, подключенных к нему.

В контроллере СИКОН С120 реализованы три канала телесигнализации (ТС). Каналы ТС предназначены для контроля состояния объекта автоматизации, положения коммутационных аппаратов, состояния схемы измерения на объекте и так далее. Источниками сигналов ТС могут быть реле и другие устройства, имеющие датчики типа «сухой контакт», подключенные к контроллеру СИКОН С120.

Контроллеры СИКОН С120 выпускаются в нескольких модификациях, которые различаются наличием поддержки сети Ethernet, температурным исполнением, напряжением электропитания и количеством каналов измерений (учета).

Лист № 4 Всего листов 7

Модификация контроллера СИКОН С120 обозначается следующим образом:

Е х - Т х - х х х В - К ххх

Количество каналов измерения (учета):

064 - 64 канала измерения (учета)

128 - 128 каналов измерения (учета)

254 - 254 канала измерения (учета)

024 - напряжение электропитания =24 В

220 - напряжение электропитания ~220 В

Температурное исполнение:

0 - рабочие условия эксплуатации

(-10...+50) °С

1 - расширенные условия эксплуатации

(-40...+60) °С

Наличие поддержки сети Ethernet:

0 - без поддержки сети Ethernet

1 - поддержка сети Ethernet (дополнительный разъем RJ-45)

Комплектность контроллера приведена в таблице 3. Таблица 3 - Комплектность

Примечание: количество CD-дисков с конфигурационным программным обеспечением и документацией в электронном виде, согласовывается при заказе контроллера СИКОН С120.

Значения метрологических и технических характеристик контроллера приведены в таблице 2.

Таблица 2 - контроллера
