Номер по Госреестру СИ: 37749-13
37749-13 Трансформаторы напряжения
(НКФ-110-06)
Назначение средства измерений:
Трансформаторы напряжения НКФ-110-06 предназначены для эксплуатации в электрических сетях переменного тока частотой 50 Гц, с заземленной нейтралью, с номинальным напряжением 110 кВ с целью питания электрических измерительных приборов, цепей релейной защиты, автоматики, сигнализации, управления и АСКУЭ.

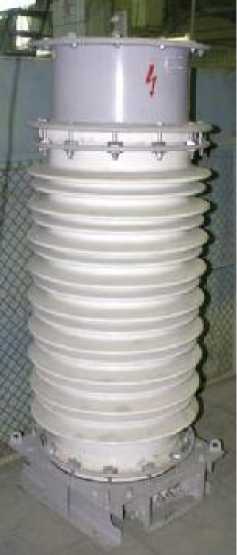

Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 23.04.2024
Номер записи -
ID в реестре СИ - 347364
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Модификации СИ
НКФ-110-06 ХЛ1, НКФ-110-06 У1, НКФ-110-06, НКФ-110, Нет модификации,
Производитель
Изготовитель - ОАО "Производственный комплекс ХК Электрозавод"
Страна - РОССИЯ
Населенный пункт - г.Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Челябинск - административный центр области, столица Южного Урала. Город был основан в 1736 году. Первоначально на его месте стояла Челябинская крепость, охранявшая путь из Зауралья в Оренбург.
В Челябинске проживает 1,093 миллиона человек. Город занимает 9-е место среди городов-"миллионеров" Российской Федерации. Расстояние от Челябинска до Москвы составляет 1776 км.
Челябинск - крупный промышленный центр. В городе развиты предприятия металлургии и машиностроения, суммарная доля которых в общем объеме промышленного производства составляет более 60%. Челябинск - один из крупнейших производителей металла в России, 43% отечественных ферросплавов производится на предприятиях города. Также хорошо развиты приборостроение, легкая и пищевая промышленность.
Металлургическая промышленность Челябинска представлена тремя крупными предприятиями: металлургическим комбинатом ("Мечел"), выпускающим кокс, чугун, прокат и другую продукцию; электрометаллургическим заводом, крупнейшим в стране производителем ферросплавов; цинковым заводом - флагманом цветной металлургии, одним из крупнейших лидеров по производству цинка.
Второй по значимости отраслью, широко представленной в Челябинске, является машиностроение. Инструментальный завод специализируется на производстве высококачественного измерительного инструмента. Тракторный завод "Уралтрак" производит колесную и гусеничную дорожно-строительную технику. Автоматизированный механический завод является производителем оборонной продукции. Завод "Прибор" занимается производством приборов контроля давления для космической техники и военно-морского флота. Завод "Теплоприбор" - крупнейшее приборостроительное предприятие в России. Радиозавод "Полет" - предприятие по производству радиоаппаратуры для нужд военной и гражданской авиации.
Химические предприятия и заводы Челябинска: угольная компания и химико-фармацевтический завод.
Отчет "Анализ рынка поверки в Челябинске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 84
Выдано извещений - 0
Кол-во периодических поверок - 36
Кол-во средств измерений - 37
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 1825 дн.
Приказы РСТ, где упоминается данный тип СИ
№899 от 2022.04.07 ПРИКАЗ о внесении изменений в сведения об утвержденных типах СИ (5)
№2394 от 2021.10.26 Об утверждении типов средств измерений
№2342 от 2020.12.31 Об утверждении типов средств измерений
№1225 от 2023.06.14 ПРИКАЗ_Об утверждении типов средств измерений (17)
№1605 от 2023.08.09 Об утверждении типов средств изменений
№2217 от 2024.09.12 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (6)
№126 от 2020.01.30 О внесении изменений в описание типа СИ АИИСКУЭ ПАО "Мосэнерго"
№1671 от 2020.10.02 О внесении изменений в описание типа СИ АИИС КУЭ ПАО "Мосэнерго"
№2433 от 2020.12.31 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Мосэнерго"
№2115 от 2021.09.27 Об утверждении типов средств измерений
№1021 от 2022.04.20 ПРИКАЗ_Об утверждении типов средств измерений (4)
№1371 от 2022.06.07 ПРИКАЗ_Об утверждении типов средств измерений (16)
№530 от 2013.05.28 Об утверждении типов средств измерений 9Регистрационный номер в Гос.реестре СИ 53615-13 по 53622-13,37749-13,53623-13 по 53628-13,36669-13,53629-13 по 53634-13)
№366 от 2018.02.21 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) МУП ЭС г. Зеленогорска
№784 от 2018.04.23 О продлении срока действия свидетельств об утверждении типа средств измерений
№2314 от 2019.09.27 О переоформлении и продлении срока действия свидетельства об утверждении типа средства измерений № 57221 "Системы информационно-измерительные "ВЗЛЕТ ИИС-Учет"
№370 от 2023.02.17 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (10)
№370 от 2023.02.17 О внесении изменений в сведения об утвержденных типах средств измерений
№450 от 2023.03.01 ПРИКАЗ_Об утверждении типов средств измерений (16)
№2361 от 2023.11.14 ПРИКАЗ_Об утверждении типов средств измерений (17)
№1303 от 2024.05.28 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (11)
№2442 от 2024.10.15 ПРИКАЗ_Об утверждении типов средств измерений (15)
№2455 от 2024.10.15 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (8)
Наличие аналогов СИ: Трансформаторы напряжения (НКФ-110-06)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|
Все средства измерений ОАО "Производственный комплекс ХК Электрозавод"
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
11094-87 |
Трансформаторы напряжения, НАМИ-10 ОАО "Производственный комплекс ХК Электрозавод" (РОССИЯ г.Москва) |
ОТ МП |
5 лет |
14205-05 01.11.2010 |
Трансформаторы напряжения, НКФ-110-57 ОАО "Производственный комплекс ХК Электрозавод" (РОССИЯ г.Москва) |
5 лет | |
1443-03 29.12.2024 |
Трансформаторы напряжения, НКФ-330 ОАО "Производственный комплекс ХК Электрозавод" (РОССИЯ г.Москва) |
ОТ |
8 лет |
14626-06 11.03.2026 |
Трансформаторы напряжения, НКФ-220-58 ОАО "Производственный комплекс ХК Электрозавод" (РОССИЯ г.Москва) |
ОТ МП |
5 лет |
1593-05 01.08.2010 |
Трансформаторы напряжения, ЗНОМ-15-63 ОАО "Производственный комплекс ХК Электрозавод" (РОССИЯ г.Москва) |
4 года | |
16023-97 01.05.2013 |
Трансформаторы тока, ТФМ-110 ОАО "Производственный комплекс ХК Электрозавод" (РОССИЯ г.Москва) |
ОТ МП |
8 лет |
17158-98 29.12.2024 |
Трансформаторы напряжения, НОМ-6-77 ОАО "Производственный комплекс ХК Электрозавод" (РОССИЯ г.Москва) |
5 лет | |
17552-06 01.07.2011 |
Трансформаторы тока, ТФМ-35-II ОАО "Производственный комплекс ХК Электрозавод" (РОССИЯ г.Москва) |
8 лет | |
17552-98 01.12.2008 |
Трансформаторы тока, ТФМ-35-II ОАО "Производственный комплекс ХК Электрозавод" (РОССИЯ г.Москва) |
8 лет | |
22741-02 01.04.2007 |
Трансформаторы тока, ТФМ 220/330/500 ОАО "Производственный комплекс ХК Электрозавод" (РОССИЯ г.Москва) |
8 лет | |
23312-02 01.07.2007 |
Трансформаторы напряжения емкостные, НДЕ-110 ОАО "Производственный комплекс ХК Электрозавод" (РОССИЯ г.Москва) |
4 года | |
23313-02 01.07.2007 |
Трансформаторы напряжения емкостные, НДЕ-220 ОАО "Производственный комплекс ХК Электрозавод" (РОССИЯ г.Москва) |
4 года | |
24991-03 01.06.2008 |
Трансформаторы напряжения, НДЕ-500 ОАО "Производственный комплекс ХК Электрозавод" (РОССИЯ г.Москва) |
4 года | |
25848-03 01.11.2008 |
Трансформаторы напряжения, НДЕ-750 ОАО "Производственный комплекс ХК Электрозавод" (РОССИЯ г.Москва) |
4 года | |
25849-03 01.11.2008 |
Трансформаторы напряжения, НДЕ-330 ОАО "Производственный комплекс ХК Электрозавод" (РОССИЯ г.Москва) |
4 года | |
26196-03 01.01.2009 |
Трансформаторы тока, ТФМ-750 ОАО "Производственный комплекс ХК Электрозавод" (РОССИЯ г.Москва) |
8 лет | |
26197-03 01.01.2009 |
Трансформаторы напряжения, НДЕ-М-500/750 ОАО "Производственный комплекс ХК Электрозавод" (РОССИЯ г.Москва) |
4 года | |
26197-09 01.10.2014 |
Трансформаторы напряжения, НДЕ-М-500 ОАО "Производственный комплекс ХК Электрозавод" (РОССИЯ г.Москва) |
ОТ |
4 года |
37749-13 23.04.2024 |
Трансформаторы напряжения, НКФ-110-06 ОАО "Производственный комплекс ХК Электрозавод" (РОССИЯ г.Москва) |
ОТ |
5 лет |
38885-08 21.10.2018 |
Трансформаторы напряжения, НДЕ-М-110 и НДЕ-М-220 ОАО "Производственный комплекс ХК Электрозавод" (РОССИЯ г.Москва) |
ОТ |
4 года |
41506-09 |
Трансформаторы напряжения, НДЕ-М-750-У1 ОАО "Производственный комплекс ХК Электрозавод" (РОССИЯ г.Москва) |
ОТ |
4 года |
41878-09 29.08.2024 |
Трансформаторы напряжения, НКФ-220-06 ОАО "Производственный комплекс ХК Электрозавод" (РОССИЯ г.Москва) |
ОТ |
5 лет |
4947-98 29.12.2024 |
Трансформаторы напряжения, НОМ-10-66 ОАО "Производственный комплекс ХК Электрозавод" (РОССИЯ г.Москва) |
5 лет | |
51674-12 05.10.2027 |
Трансформаторы напряжения, ЗНОМ-20-63, ЗНОМ-24-69 ОАО "Производственный комплекс ХК Электрозавод" (РОССИЯ г.Москва) |
ОТ МП |
4 года |
52236-12 |
Трансформатор напряжения, НКЛ-220-10 УХЛ4 ОАО "Производственный комплекс ХК Электрозавод" (РОССИЯ г.Москва) |
ОТ |
5 лет |
53622-13 27.04.2024 |
Трансформаторы тока, ТФМ-110-II, ТФМ-110-II-1 ОАО "Производственный комплекс ХК Электрозавод" (РОССИЯ г.Москва) |
ОТ |
8 лет |
53623-13 23.04.2024 |
Трансформаторы тока встроенные, ТВИМ-1 ОАО "Производственный комплекс ХК Электрозавод" (РОССИЯ г.Москва) |
ОТ МП |
8 лет |
54640-13 13.07.2024 |
Трансформаторы напряжения, НДЕ-М-750 ОАО "Производственный комплекс ХК Электрозавод" (РОССИЯ г.Москва) |
ОТ |
4 года |
57274-14 25.04.2019 |
Трансформаторы напряжения, НАМИ-10 ОАО "Производственный комплекс ХК Электрозавод" (РОССИЯ г.Москва) |
ОТ |
5 лет |
60178-15 13.02.2025 |
Трансформаторы напряжения, НДЕ-М-500 ОАО "Производственный комплекс ХК Электрозавод" (РОССИЯ г.Москва) |
ОТ МП |
4 года |
644-98 29.12.2024 |
Трансформаторы напряжения, НОМ-15-77 ОАО "Производственный комплекс ХК Электрозавод" (РОССИЯ г.Москва) |
5 лет | |
65662-16 |
Трансформаторы тока, ТВИМ-I-600/1 ОАО "Производственный комплекс ХК Электрозавод" (РОССИЯ г.Москва) |
ОТ |
8 лет |
68572-17 |
Трансформаторы тока, ТВ-35-2-4-У2 ОАО "Производственный комплекс ХК Электрозавод" (РОССИЯ г.Москва) |
ОТ |
4 года |
912-05 01.08.2010 |
Трансформаторы напряжения, ЗНОМ-35-65 ОАО "Производственный комплекс ХК Электрозавод" (РОССИЯ г.Москва) |
4 года | |
912-07 15.02.2028 |
Трансформаторы напряжения, ЗНОМ-35-65 ОАО "Производственный комплекс ХК Электрозавод" (РОССИЯ г.Москва) |
ОТ МП |
4 года |
78700-20 |
Трансформаторы тока, ТВИМ-I-1000/1 ОАО "Производственный комплекс ХК Электрозавод" (РОССИЯ г.Москва) |
ОТ МП |
8 лет |
85182-22 |
Трансформаторы напряжения, НКФ-110-57 ОАО "Производственный комплекс ХК Электрозавод" (РОССИЯ г.Москва) |
ОТ МП |
8 лет |
86066-22 |
Трансформаторы напряжения, НКФ-110-57У1 ОАО "Производственный комплекс ХК Электрозавод" (РОССИЯ г.Москва) |
ОТ МП |
8 лет |
В сводной таблице приведены краткие сведения и ссылки на справочные отчеты по организациям, аккредитованным на право поверки в Национальной системе аккредитации. В таблице реализована функция поиска и система сортировок по любой из колонок.
Справочный отчет по каждой организации содержит следующую информацию:
1. Сведения об испытательной лаборатории, включающие наименование, статусы организации, виды полномочий, перечень мест осуществления деятельности, географическую привязку, регистрационные данные и данные о руководителе организации. Общие данные об объёмах поверки за текущий год.
2. Данные об оснащенности организации средствами поверки: СИ, СО, эталонами, ГЭТ и т.д.
3. Описание области специализации организации, содержащей сведения о типах СИ и поверках за последний год.
4. Данные о поверках и поверяемых типах СИ за последние 4 года с разбивкой на первичную и периодическую поверки.
5. Сведения о распределении поверок по видам измерений в динамике по годам.
6. Информация о том, на чем зарабатывает организация (за год - последние 365 дней)
7. Перечень контрагентов организации за последние пол года.
Кто поверяет Трансформаторы напряжения (НКФ-110-06)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
ФБУ "КЕМЕРОВСКИЙ ЦСМ" (30063-12) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 14 | 14 | 0 | 0 | 14 | 14 | 0 | ||
ООО "МЕТРОСЕРВИС" (RA.RU.311269) | 13 | 0 | 12 | 0 | 12 | 0 | 12 | |||
ФБУ "КЕМЕРОВСКИЙ ЦСМ" (RA.RU.311469) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ООО "МЕТРОСЕРВИС" (RA.RU.312120) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 15 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 3 | 3 | 0 | 0 | 3 | 3 | 0 | ||
ООО "УФАЭНЕРГОУЧЕТ" (РОСС RU.0001.310083) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
ООО "ЭНЕРТЕСТ" (RA.RU.311723) | 6 | 0 | 6 | 0 | 6 | 0 | 6 |
Стоимость поверки Трансформаторы напряжения (НКФ-110-06)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
ФБУ Волгоградский ЦСМ Волгоградская область |
31298 | 20644 |
ФБУ Забайкальский ЦСМ Забайкальский край |
13943 | 20644 |
ФБУ Пермский ЦСМ Пермский край |
4773 | 20644 |
ФБУ Рязанский ЦСМ Рязанская область |
32560 | 20644 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на трансформатор методом гравирования и на паспорт типографским способом.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам напряжения НКФ-110-06
-
1. ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия».
-
2. ГОСТ 8.216-2011 «Трансформаторы напряжения. Методика поверки».
-
3. БТЛИ.671243.004 ТУ «Трансформатор напряжения серии НКФ-110-06, НКФ-220-06. Технические условия».
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
- осуществление торговли и товарообменных операций.
Лист № 4 Всего листов 4
Изготовитель
ОАО «ПК ХК ЭЛЕКТРОЗАВОД»
Адрес: 107023, Россия, г. Москва, ул. Электрозаводская, д. 21. Тел/факс: (495) 777-8205; (495) 963-1119.
E-mail: info@elektrozavod.ru. pk@elektrozavod.ru,
Испытательный центр
ГЦИ СИ Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва») 117418, г. Москва, Нахимовский проспект, д.31
Тел. (495) 544-00-00; http://www.rostest.ru
Трансформаторы напряжения НКФ-110-06 состоят из:
-
- магнитопровода, выполненного из электротехнической стали,
-
- первичных и вторичных обмоток с высоковольтной изоляцией;
-
- конструктивных вспомогательных деталей, соединяющих части трансформаторов в единую конструкцию.
Активная часть трансформаторов находится в изоляционной покрышке, заполненной трансформаторным маслом и установленной на основание.
Принцип действия трансформаторов основан на явлении электромагнитной индукции переменного тока.
Общий вид трансформаторов напряжения НКФ-110-06 показан на рисунке 1.

Рисунок 1 - Фотография общего вида трансформаторов напряжения НКФ-110-06
В комплект поставки входят:
-
- трансформатор напряжения НКФ-110-06 1 шт.
-
- паспорт 1 экз.
-
- руководство по эксплуатации 1 экз.
Лист № 3 Всего листов 4
Основные метрологические характеристики трансформаторов напряжения НКФ-110-06 указаны в таблице 1 и таблице 2.
Таблица 1 - Номинальные напряжения
Номинальное напряжение первичной обмотки, В |
Номинальные напряжения вторичных обмоток, В | ||
110000:^3 |
Основной вторичной I |
Основной вторичной II |
Дополнительной |
100:^3 |
100:^3 |
100 | |
Примечание - По согласованию с заказчиком, в соответствии с требованиями контракта, трансформаторы могут изготавливаться с номинальными напряжениям вторичных обмоток, отличающимися от значений, указанных в данной таблице. |
Таблица 2 - Номинальные мощности
Номинальная мощность вторичных обмоток в классах точности, ВА |
Мощность предельная, ВА | |||||
Основной I |
Основной II |
Дополнительной | ||||
0,2 |
0,2 |
0,5 |
1,0 |
3,0 |
3 Р | |
100 |
100 |
200 |
400 |
500 |
600 |
2000 |
Примечания
|
Группа условий эксплуатации в части стойкости к механическим внешним воздействующим факторам - М1 по ГОСТ 17516.1.
Условия транспортирования и хранения - по ГОСТ 23216-78 и 15150-69. Климатическое исполнение - У1, ХЛ1 и Т1 по ГОСТ 15150-69.
Рабочие условия эксплуатации - по ГОСТ 15543.1-89, при высоте над уровнем моря до 1000 м. По согласованию с заказчиком допускается выпускать трансформаторы для работы на высоте свыше 1000 м.
Габаритные размеры (длина х ширина х высота), мм - 705 х 705 х 1825 (705 х 705 х 2000).
Масса - 660 (800) кг.
Вероятность безотказной работы - 0,98. Средний срок службы - 30 лет.
