Номер по Госреестру СИ: 37216-08
37216-08 Датчики давления
(СТК1)
Назначение средства измерений:
Датчики давления СТК1 (далее - датчики) предназначены для преобразования избыточного давления, абсолютного давления, разрежения, давления-разрежения в унифицированный токовый выходной сигнал.

Внешний вид.
Датчики давления
Рисунок № 1

Внешний вид.
Датчики давления
Рисунок № 2
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист паспорта ДАКЖ.406233.012ПС методом офсетной печати.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетодика измерений приведена в разделе 2 «Использование по назначению» руководства по эксплуатации ДАКЖ.406233.012РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к датчикам давления СТК1-
1 ГОСТ 8.017-79 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа.
-
2 ГОСТ Р 51330.0-99. Электрооборудование взрывозащищённое. Часть 0. Общие требования.
-
3 ГОСТ Р 51330.1-99. Электрооборудование взрывозащищённое. Часть 1. Взрывозащита вида «взрывонепроницаемая оболочка».
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
Поверка
Поверка осуществляется поразделу 3 «Методика поверки», входящему в состав руководства по эксплуатации ДАКЖ.406233.012РЭ. Методика поверки согласована с руководителем ГЦИ СИ ФГУ «Пензенский ЦСМ» в ноябре 2007 г.
Перечень основных рекомендуемых средств поверки:
- манометр абсолютного давления МПА -15;
- манометр грузопоршневой МП -60;
- манометр грузопоршневой МП -600;
- автоматический задатчик избыточного давления «Воздух-1,6»;
- автоматический задатчик избыточного давления «Воздух-6,3»;
- источник постоянного тока Б5-45;
- вольтметр универсальный В 7-34;
- тераомметр Е6-13А ;
- катушка электрического сопротивления измерительная Р 331;
- магазин сопротивлений Р33;
- гигрометр психрометрический типа ВИТ -24;
- барометр М67.
Изготовитель
Федеральное государственное унитарное предприятие федеральный научнопроизводственный центр «Производственное объединение «Старт» имени М.В. Проценко» (ФГУП ФНПЦ «ПО «Старт» им. М.В. Проценко»).Адрес: 442960, г. Заречный, Пензенской обл., пр. Мира, д. 1
тел.: (8412) 23-28-55, факс: (8412) 65-17-58
Испытательный центр
ГЦИ СИ Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Пензенской области» (ФБУ «Пензенский ЦСМ»)Адрес: 440028, г. Пенза, ул. Комсомольская, д. 20
тел./факс: (8412) 49-82-65, e-mail: pcsm@sura.ru
Конструкция датчиков имеет моноблочное исполнение, выполненное в металлическом корпусе.
Принцип действия датчиков основан на тензорезистивном эффекте. Измеряемое давление воспринимается первичным преобразователем и преобразуется в деформацию мембраны, а затем в напряжение разбаланса тензомоста, которое с помощью электронного блока преобразуется в электрический аналоговый выходной сигнал постоянного тока или цифровой выходной сигнал.
Датчик состоит из первичного преобразователя давления и электронного блока.
Первичный преобразователь давления построен на основе кремниевого тензоэлемента и имеет защитную мембрану, пространство под которой заполнено кремнийорганической жидкостью.
Электронный блок с аналоговым выходным сигналом состоит из аналогоцифрового преобразователя (АЦП), блока памяти АЦП, микроконтроллера с блоком памяти, цифро-аналогового преобразователя (ЦАП), блока установки и регулировки параметров и блока защиты. В электронный блок с индикаторным устройством входит также жидкокристаллический индикатор. Датчики позволяют производить перенастройку диапазонов измерений.
Датчики имеют взрывозащищенное исполнение и исполнение для эксплуатации на объектах атомной энергетики (ОАЭ). Датчики во взрывозащищенном исполнении имеют маркировку по взрывозащите «1ExdIIBT5».
Датчики имеют несколько модификаций (СТК1ДИ, СТК1ДА, СТК1ДВ, СТК1ДИВ), отличающихся видом измеряемого давления, а также ряд вариантов исполнения, отличающихся диапазоном и допускаемой погрешностью измерений, видом выходного сигнала, наличием или отсутствием жидкокристаллического индикатора.

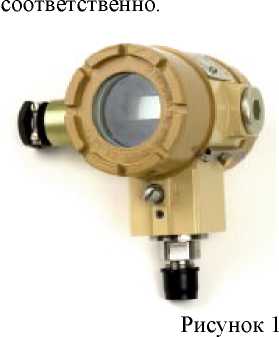

Фотографии общего вида датчиков взрывозащищенного исполнения и исполнения для эксплуатации на объектах атомной энергетики представлены на рисунках 1 и 2


Рисунок 2
Лист № 2 Всего листов 4 Датчик взрывозащищенного исполнения закрыт двумя крышками, датчик исполнения для эксплуатации на объектах атомной энергетики закрыт одной крышкой. На крышках устанавливаются пломбы.
В комплект поставки датчика входят :
- Датчик давления СТК1 ДАКЖ .406233.012 ( в соответствии с заказом );
- Датчик давления СТК1. Руководство по эксплуатации ДАКЖ.406233.012 РЭ (на один или партию датчиков в один адрес);
- Датчик давления СТК1. Паспорт ДАКЖ.406233.012 ПС;
- Датчик давления СТК1. Ведомость эксплуатационных документов ДАКЖ.406233.012ВЭ;
- Комплект монтажных частей ;
- Розетка 2РМТ22КПН4Г3В1В или 2РМТ22КПН10Г3В1В (только для датчиков, предназначенных для эксплуатации на ОАЭ, в зависимости от варианта исполнения).
Таблица 1
Наименование параметра |
Значение |
Верхние пределы измерений (согласно ряду по ГОСТ 22520):
|
от 1 кПа до 25 МПа от 10 кПа до 2,5 МПа от +0,8/-0,8 кПа до +2,4 /-0,1 МПа от 1 до 100 кПа |
Диапазоны изменения выходного сигнала постоянного тока, мА |
0 - 5; 4 - 20; 5 - 0; 20 - 4 |
Нормальные условия эксплуатации:
|
плюс 23 ± 2 30 - 80 84 - 106,7 (630 - 800) |
Диапазоны рабочих температур, °С:
|
от минус 40 до плюс 80 от плюс 5 до плюс 60; от плюс 1 до плюс 80 |
Пределы допускаемой основной приведенной погрешности измерений, %:
> 10 кПа
< 10 кПа |
± 0,1; ± 0,2; ± 0,5 ± 0,2; ± 0,5 |
Пределы допускаемой вариации выходного токового сигнала |
равны пределам допускаемой основной погрешности измерений |
Пределы допускаемой дополнительной температурной приведенной погрешности на каждые 10 °С изменения температуры окружающей среды от нормальной, % |
± 0,1; ± 0,15; ± 0,25 (соответственно для пределов основной погрешности ± 0,1; ± 0,2; ± 0,5 %) |
Исполнения по устойчивости к механическим воздействиям:
|
группа F3 по ГОСТ Р 52931-2008 группа 2 по ОТТ 08042462 |
Напряжение питания постоянного тока, В |
12 - 42 |
Средняя наработка на отказ, ч |
не менее 200 000 |
Полный срок службы, лет |
не менее 15 |
Продолжение таблицы 1
Наименование параметра |
Значение |
Масса, кг, не более
|
1,6 1,0 |
Габаритные размеры, мм, не более:
|
160 х 135 х 160 160 х 115 х 160 125 х 70 х 165 |
Степень защищенности от воздействия пыли, посторонних тел и воды по ГОСТ 14254-96 |
IP65 |
