Номер по Госреестру СИ: 34750-07
34750-07 Измерители-сигнализаторы давления цифровые
(Ceraphant T)
Назначение средства измерений:
Измерители-сигнализаторы давления цифровые Ceraphant T (модели PTC31, PTP31, PTP35), далее приборы, предназначены для измерений избыточного или абсолютного давления жидкости или газа, а также для сигнализации о достижении измеряемым давлением задаваемых значений.

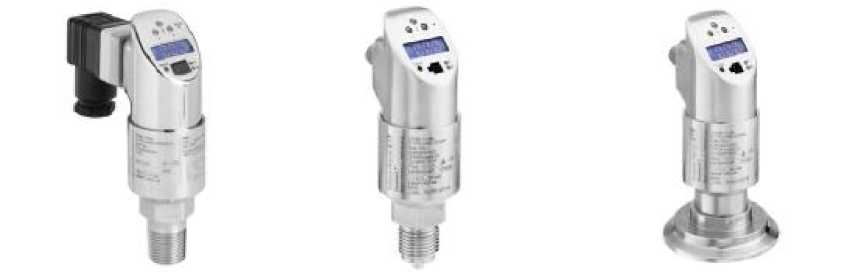

Внешний вид.
Измерители-сигнализаторы давления цифровые
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 01.02.2018
Номер записи - 121283
ID в реестре СИ - 343683
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
Ceraphant T, мод. PTР 31, Ceraphant T, мод. PTP 31, Ceraphant T, мод. PTC 31, Ceraphant T модель РТР31, Ceraphant T мод. РTP 35, Ceraphant T PTС31, Ceraphant T PTP35, Ceraphant T PTP31, Ceraphant T PTC31-A1C11S1AE4B, Ceraphant T PTC31, Ceraphant T PTC 31, Ceraphant T PMP35, Ceraphant T PMP31, Ceraphant T PTC 31, Ceraphant T PTC 31, Ceraphant T PTC 31, Ceraphant T, Ceraphant T , Ceraphant PCT31,
Производитель
Изготовитель - Фирма "Endress+Hauser GmbH + Co"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет предоставляет агрегированные данные о стоимости поверки средств измерений по регионам, городам и организациям. Данные о стоимости поверки берутся из открытых источников и периодически обновляются. В базе содержится более 700 тыс. записей.
В качестве поисковой фразы могут быть указаны: номер типа СИ из реестра АРШИНа, часть наименования типа СИ, город или наименование организации. Фраза должна состоять минимум из 5 символов.
Статистика
Кол-во поверок - 1286
Выдано извещений - 9
Кол-во периодических поверок - 580
Кол-во средств измерений - 249
Кол-во владельцев - 29
Усредненный год выпуска СИ - 2012
МПИ по поверкам - 772 дн.
Приказы РСТ, где упоминается данный тип СИ
№3360 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Продукция нефтехимического комплекса" (ТК 160)
Наличие аналогов СИ: Измерители-сигнализаторы давления цифровые (Ceraphant T)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|
Все средства измерений Фирма "Endress+Hauser GmbH + Co"
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
16779-02 01.01.2008 |
Преобразователи давления измерительные, Cerabar S PMP Фирма "Endress+Hauser GmbH + Co" (ГЕРМАНИЯ ) |
1 год | |
16780-02 01.01.2008 |
Преобразователи давления измерительные, Cerabar S PMC Фирма "Endress+Hauser GmbH + Co" (ГЕРМАНИЯ ) |
1 год | |
16781-02 01.01.2008 |
Преобразователи давления измерительные, Deltabar S (PMD, FMD) Фирма "Endress+Hauser GmbH + Co" (ГЕРМАНИЯ ) |
1 год | |
16782-02 01.01.2008 |
Преобразователи давления измерительные, Deltabar S (PMD, FMD) 230 Фирма "Endress+Hauser GmbH + Co" (ГЕРМАНИЯ ) |
1 год | |
16796-97 01.12.2002 |
Преобразователи измерительные к датчикам температуры, TMT 137 Фирма "Endress+Hauser GmbH + Co" (ГЕРМАНИЯ ) |
1 год | |
16797-97 01.12.2002 |
Термопреобразователи сопротивления платиновые, TST10 Фирма "Endress+Hauser GmbH + Co" (ГЕРМАНИЯ ) |
2 года | |
17414-98 01.07.2003 |
Уровнемеры, GammoSiloMeter (FMG-671...), Gammopilot (FTG 671...), (FTG 470...) Фирма "Endress+Hauser GmbH + Co" (ГЕРМАНИЯ ) |
1 год | |
17574-03 01.01.2009 |
Преобразователи измерительные давления и уровня, Deltapilot S Фирма "Endress+Hauser GmbH + Co" (ГЕРМАНИЯ ) |
1 год | |
17574-98 01.08.2003 |
Преобразователи измерительные давления и уровня, Deltapilot S Фирма "Endress+Hauser GmbH + Co" (ГЕРМАНИЯ ) |
1 год | |
17575-03 01.01.2009 |
Преобразователи измерительные давления и уровня, Waterpilot Фирма "Endress+Hauser GmbH + Co" (ГЕРМАНИЯ ) |
1 год | |
17575-98 01.08.2003 |
Преобразователи измерительные давления и уровня, Waterpilot Фирма "Endress+Hauser GmbH + Co" (ГЕРМАНИЯ ) |
1 год | |
17670-98 01.08.2003 |
Уровнемеры ультразвуковые, Prosonic, Prosonic P, Prosonic T, Nivosonic Фирма "Endress+Hauser GmbH + Co" (ГЕРМАНИЯ ) |
2 года | |
17671-98 01.08.2003 |
Уровнемеры емкостные, Multicap Фирма "Endress+Hauser GmbH + Co" (ГЕРМАНИЯ ) |
2 года | |
17672-98 01.08.2003 |
Уровнемеры микроволновые, Micropilot Фирма "Endress+Hauser GmbH + Co" (ГЕРМАНИЯ ) |
2 года | |
17673-98 01.08.2003 |
Уровнемеры емкостные, Rod Probe Фирма "Endress+Hauser GmbH + Co" (ГЕРМАНИЯ ) |
2 года | |
17713-03 01.01.2009 |
Преобразователи давления измерительные, Cerabar Т Фирма "Endress+Hauser GmbH + Co" (ГЕРМАНИЯ ) |
1 год | |
17713-98 01.10.2003 |
Преобразователи давления измерительные, Cerabar T Фирма "Endress+Hauser GmbH + Co" (ГЕРМАНИЯ ) |
2 года | |
23360-02 01.10.2012 |
Преобразователи давления измерительные, Cerabar M PMP Фирма "Endress+Hauser GmbH + Co" (ГЕРМАНИЯ ) |
2 года | |
23361-02 01.10.2012 |
Преобразователи давления измерительные, Cerabar M PMC Фирма "Endress+Hauser GmbH + Co" (ГЕРМАНИЯ ) |
2 года | |
34750-07 01.02.2018 |
Измерители-сигнализаторы давления цифровые, Ceraphant T Фирма "Endress+Hauser GmbH + Co" (ГЕРМАНИЯ ) |
ОТ |
2 года |
Добровольная сертификация осуществляется по инициативе заявителя на условиях договора между заявителем и органом по сертификации для установления соответствия национальным стандартам, стандартам организаций, системам добровольной сертификации, условиям договоров. Объектами добровольной сертификации могут быть продукция, процессы производства, эксплуатации, хранения, перевозки, реализации и утилизации, работы и услуги, а также иные объекты, в отношении которых стандартами, системами добровольной сертификации и договорами устанавливаются требования. Добровольная сертификация осуществляется в рамках системы добровольной сертификации.
Лицо или лица, создавшие систему добровольной сертификации, устанавливают перечень объектов, подлежащих сертификации, и их характеристик, на соответствие которым осуществляется добровольная сертификация, правила выполнения предусмотренных данной системой добровольной сертификации работ и порядок их оплаты, определяют участников данной системы добровольной сертификации.
В соответствии с Положением о Федеральном агентстве по техническому регулированию и метрологии, утвержденным постановлением Правительства Российской Федерации от 17 июня 2004 г. № 294, Росстандарт осуществляет ведение единого реестра зарегистрированных систем добровольной сертификации.
Кто поверяет Измерители-сигнализаторы давления цифровые (Ceraphant T)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
ФБУ "КЕМЕРОВСКИЙ ЦСМ" (30063-12) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ООО ИК "СИБИНТЕК" (RA.RU.311951) | 21 | 0 | 10 | 0 | 10 | 0 | 10 | |||
ООО "НМОП" (RA.RU.311359) | 8 | 1 | 6 | 0 | 5 | 1 | 4 | |||
АО "ТАНЕКО" (RA.RU.311611) | 19 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ООО "КИПМЕТСЕРВИС" (RA.RU.310460) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 97 | 7 | 0 | 82 | 0 | 97 | 0 | 82 | |
АО "ТИХВИНХИММАШ" (RA.RU.312131) | 8 | 0 | 0 | 0 | 0 | 0 | 0 | |||
АО "НПО "ЦМА" (RA.RU.310497) | 18 | 0 | 0 | 0 | 0 | 0 | 0 | |||
АО "НПО "ЦМА" (RA.RU.310497) | 47 | 0 | 47 | 2 | 47 | 0 | 47 | |||
ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ООО "ТЭССА" (РОСС RU.0001.310038) | 31 | 0 | 31 | 0 | 0 | 0 | 0 | |||
ОАО "СИНТЕЗ" (0331) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 11 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФГУП "ВНИИМС" (RA.RU.311493) | РСТ | 141 | 0 | 0 | 0 | 0 | 0 | 0 | ||
АО "ТАНЕКО" (RA.RU.311611) | 2 | 1 | 0 | 2 | 0 | 1 | 0 | 1 | ||
ООО "ИМЦ" (RA.RU.311684) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
АО "ТВСЗ" (RA.RU.312895) | 14 | 0 | 14 | 0 | 6 | 0 | 6 | |||
ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 16 | 0 | 16 | 0 | 16 | 0 | 16 | ||
ФБУ «Кемеровский ЦСМ» (72) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
АО "ПНТЗ" (RA.RU.312654) | 22 | 0 | 22 | 0 | 22 | 0 | 22 | |||
ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Пермский ЦСМ» (RA.RU.311363) | РСТ | 8 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ООО "РИМЕЙК" (RA.RU.311565) | 18 | 0 | 18 | 0 | 0 | 0 | 0 | |||
ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 12 | 0 | 9 | 0 | 9 | 0 | 9 | ||
Клинский филиал ФБУ «ЦСМ Московской области» (RA.RU.11АС23) | РСТ | 41 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ООО "ТАТИНТЕК" (RA.RU.311601) | 19 | 0 | 17 | 3 | 17 | 0 | 17 | |||
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 30 | 0 | 30 | 0 | 30 | 0 | 30 | ||
ЗАО "НПО "ЦМА" (RA.RU.310497) | 9 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ООО "Росэнерго" (РОСС RU.0001.310101) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ООО "АСУ ИНЖИНИРИНГ" (RA.RU.311841) | 4 | 0 | 4 | 0 | 2 | 0 | 2 | |||
ООО "ФЕРРАТА" (RA.RU.310646) | 4 | 0 | 3 | 0 | 4 | 0 | 3 | |||
ООО "Кама-Автоматика" (RA.RU.311427) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ООО "ТАТИНТЕК" (RA.RU.311601) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (12) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 350 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «УРАЛТЕСТ» (RA.RU.311249) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ «Ростовский ЦСМ» (RA.RU.311306) | РСТ | 9 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ООО "Центр Метрологии и Расходометрии" (RA.RU.311601) | 18 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ «Белгородский ЦСМ» (RA.RU.311380) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ООО "АБСОЛЮТНЫЕ ИЗМЕРЕНИЯ ПРО" (RA.RU.313716) | 131 | 0 | 131 | 0 | 131 | 0 | 131 | |||
ООО "ПМ" (RA.RU.312573) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
ООО «МетрЛифтСервис» (RA.RU.314115) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 107 | 100 | 0 | 107 | 4 | 107 | 0 | 107 | |
ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 |
Стоимость поверки Измерители-сигнализаторы давления цифровые (Ceraphant T)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
ФБУ Белгородский ЦСМ Белгородская область |
2274 | 2620 |
ФБУ Красноярский ЦСМ Красноярский край |
4560 | 2620 |
Коломенский филиал ФБУ Ростест-Москва Московская область |
2400 | 2620 |
Клинский филиал ФБУ Ростест-Москва Московская область |
2400 | 2620 |
Сергиево-Посадский филиал ФБУ Ростест-Москва Московская область |
2400 | 2620 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта и руководство по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений изложены в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам давления-
1.ГОСТ 22520-85 «Датчики давления, разряжения и разности давления с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия».
-
2.Техническая документация фирмы.
Поверка
Поверкаосуществляется в соответствии с методикой МП 34750-07 “Измерители-сигнализаторы давления цифровые. Методика поверки”, утверждённой ФГУП “ВНИИМС” в феврале 2007г.
Изготовитель
Фирма: "Endress+ Hauser GmbH+Co.KG", Германия.Адрес: Hauptsrasse 1, D-79689 Maulburg, Germany
Тел.: +49 7622 28-0, факс: +49 7622 1438
e-mail: info@pcm.endress.com
Заявитель
ООО "Эндресс+Хаузер"117105, Россия, Москва, Варшавское шоссе, д.35, стр. 1, 5 эт.
Тел.: +7(495) 783-28-50, факс: +7(495) 783-28-55
e-mail: info@ru.endress.com
Испытательный центр
ГЦИ СИ ФГУП "ВНИИМС" (аттестат аккредитации № 30004-08)119361, Москва, ул. Озерная, 46
тел. +7(495) 437-57-77, факс +7(495) 437-56-66.
E-mail: office@vniims.ru
Основными элементами измерителей-сигнализаторов давления являются сенсоры с керамической (PTC31) или металлической (PTP31) измерительными мембранами, а также электронная схема, преобразующая сигнал, поступающий от сенсора, в цифровой код.
Измеряемое давление, деформируя измерительную мембрану сенсора, изменяет его электрические параметры, преобразуя это изменение в цифровые показания, которые индицируются на дисплее. Некоторые модификации оснащены цифро-аналоговым преобразователем, формирующим унифицированный токовый выходной сигнал.
Модель PTP35 имеет так называемую открытую мембрану и может использоваться в пищевых производствах.
Электронное сигнализирующее устройство может замыкать и размыкать контакты при достижении измеряемым давлением заданных значений.
Фотография общего вида средства измерений
Ceraphant T PTC 31 с керамической мембраной
Ceraphant T PTP 31 с металлической мембраной
Ceraphant T PTP 35 с металлической мембраной и гигиеническим присоединением
Рисунок 1. Внешний вид измерителей-сигнализаторов давления цифровых Ceraphant T.
Схема пломбировки от несанкционированного доступа и обозначение места для нанесения оттисков клейм или размещения наклеек.
Наименование |
Обозначение |
Кол. |
Примечание | |
1. |
Измеритель-сигнализатор |
Ceraphant T PTC31/ PTP31/ PTP35 |
1 |
В соответствии с заказом |
2. |
Руководство по эксплуатации |
1 |
Для соответствующего прибора | |
3. |
Паспорт |
1 | ||
4. |
Методика поверки |
1 | ||
5. |
Принадлежности по заказу: - приварные бобышки; |
52005087, 52010171, 52005272, 52001051, 52011896 | ||
- резьбовые адаптеры; |
52023980, 52023981, 52023982, 52023983, 52023984, 52023985, 52023986, 52023987 | |||
- зажимы; |
52023994, 52023995, 52024001, 52024002 | |||
- гигиенические адаптеры; |
52026997, 52023996, 52023997, 52023999, 52023998, 52024000, 52026999, 52023996, 52024004, 52024006, 52024005, 52024007 |
Наименование |
Обозначение |
Кол. |
Примечание | |
|
52006263, 51006327, 52010285, 52018763 |
Ceraphant T |
Модель PTC 31 |
Модель PTP 31 |
Модель PTP 35 |
Диапазон измерений, МПа |
от 0.0,01 до 0.4 |
от 0.0,01 до 0.40 |
от 0.0,01 до 0.4 |
Предел допускаемой основной погрешности, % (23±2)ОС |
±0,5(индикация и аналоговый сигнал) ±1,0 (сигнализация) |
±0,5(индикация и аналоговый сигнал) ±1,0 (сигнализация) |
±0,5(индикация и аналоговый сигнал) ±1,0 (сигнализация) |
Ceraphant T |
Модель PTC 31 |
Модель PTP 31 |
Модель PTP 35 |
Диапазон измерений, МПа |
от 0.0,01 до 0.4 |
от 0.0,01 до 0.40 |
от 0.0,01 до 0.4 |
Предел допускаемой погрешности, %: - при температуре от минус 20 до плюс 45 °С |
±1,5 (индикация и аналоговый сигнал) ±2,0 (сигнализация) |
±1,5 (индикация и аналоговый сигнал) ±2,0 (сигнализация) |
±1,5 (индикация и аналоговый сигнал) ±2,0 (сигнализация) |
- при температуре от минус 40 до плюс 85 °С |
±2,0 (индикация и аналоговый сигнал) ±2,5 (сигнализация) |
±2,0 (индикация и аналоговый сигнал) ±2,5 (сигнализация) |
±2,0 (индикация и аналоговый сигнал) ±2,5 (сигнализация) |
- при температуре от минус 40 до плюс 100 °С |
±2,5 (индикация и аналоговый сигнал) ±4,0 (сигнализация) |
±2,5 (индикация и аналоговый сигнал) ±4,0 (сигнализация) |
±2,5 (индикация и аналоговый сигнал) ±4,0 (сигнализация) |
Выходной сигнал, мА |
от 4 до 20 | ||
Напряжение питания, В |
от 12 до 30 | ||
Температура рабочей среды, °С |
от минус 40 до плюс 100 |
от минус 40 до плюс 100 |
от минус 40 до плюс 100 и до плюс 135 в течении 1 часа |
Температура окружающей среды, °С |
от минус 40 до плюс 85 |
от минус 40 до плюс 85 |
от минус 40 до плюс 85 |
Г абаритные размеры, мм не более |
042,3x105x78,3 |
042,3x105x78,3 |
042,3x105x78,3 |
Масса, кг, не более |
0,5 |
0,5 |
0,5 |
Ссылки на другие типы СИ
- 37816-08 Станции автоматизированного...
- 40498-09 Титраторы лабораторные авто...
- 89556-23 Приборы для измерений откло...
- 89131-23 Резервуары стальные горизон...
- 42592-09 Комплексы программно-аппара...
- 14875-95 Счетчики электрической энер...
- 45298-10 Измерители-регуляторы темпе...
- 49273-12 Система автоматизированная ...
- 67079-17 Система автоматизированная ...
- 21792-13 Измерители массовой концент...
