БАКУС 2006 включает в себя:

• - один или нескольких расходомеров массовых “Promass” (Госреестр № 15201-11) и (или) один или несколько расходомеров электромагнитных "Promag" (Госреестр №14589-09);

• - промышленный контроллер с комплектом программного обеспечения и локальным архивом (Госреестр № 50676-12);

• - запорная арматура (клапана, дисковые затворы с электро- и пневмоприводами);

• - устройства сбора, обработки и передачи информации (УСПД), выполненное в виде настенного шкафа и имеющее в своем составе:

• - операторскую панель (ОП) для отображения измеренных и вычисленных параметров и настройки или планшетный компьютер;

• - радиомодем для сетей сотовой связи стандарта GSM/GPRS;

• - модем приборной сети (HART-модем);

• - источник бесперебойного питания (ИБП), в т.ч. выполненный в виде выносного модуля;

• - систему вторичного питания для измерительных преобразователей;

• - комплект антенно-фидерного оборудования для GSM/GPRS-модема;

• - программное обеспечение УСПД-Клиент, для установки на компьютер пользователя или на сервер ЕГАИС, предназначено для опроса УСПД и выдачи измеренных показателей в формате базы данных ЕГАИС;

• - термометр сопротивления Pt100 с диапазоном измерений от -50 до +150 °С (при применении Promag);

• - один или несколько счетчиков бутылок типа УСБ (при необходимости).

В зависимости от комплектации возможны следующие исполнения комплексов:

• - исп. 1 - в состав комплекса входят расходомеры Promass - применяется для измерений и учета объема спирта, в т.ч. этилового, водно-спиртовых растворов, спиртосодержащей, в т.ч. коньячных спиртов, виноматериалов, соков спиртованных и др., алкогольной продукции, в т.ч. коньяков, бренди и др., крепости, объема этилового спирта, содержащегося в измеряемой среде и температуры измеряемой среды;

• - исп. 2 - в состав комплекса входят расходомеры Promag и датчики температуры -применяется для измерений и учета объема спирта, в т.ч. этилового, водно-спиртовых растворов, спиртосодержащей, в т.ч. коньячных спиртов, виноматериалов, соков спиртованных и др., алкогольной продукции, в т. ч. коньяков, бренди, вино, пиво и др. и температуры измеряемой среды;

• - исп. 3 - в состав комплекса входят расходомеры Promass, и (или) расходомеры Promag и датчики температуры - для измерений и учета объема спирта, в т.ч. этилового, водно-

спиртовых растворов, спиртосодержащей, в т.ч. коньячных спиртов, виноматериалов, соков спиртованных и др., алкогольной продукции, в т.ч. коньяков, бренди, вино, пиво и др., крепости, объема этилового спирта, содержащегося в измеряемой среде и температуры измеряемой среды.

БАКУС 2006 выполняет следующие функции:

- сбор первичных данных от расходомеров по приборной шине;

- определение общей массы и ( или) объёма измеряемой среды;

- при работе с алкогольной и спиртосодержащей продукцией фиксацию с заданным интервалом параметров измеряемой среды в собственном локальном архиве, в том числе:

• •  измеренный объем продукта, приведенный к 20 °С;

• •  измеренный объем продукта при текущей температуре;

• •  крепость измеряемой среды (при применении Promass);

• •  объем безводного спирта, приведенного к 20 °С;

• •  учёт готовой продукции в штуках (при использовании счётчика бутылок типа УСБ);

• •  температура измеряемой среды;

• •  время измерения параметров.

• - местную индикацию вышеуказанных параметров на операторской панели и (или) планшетном компьютере;

• - сохранение ранее измеренных значений при отключении питания БАКУС 2006 с отметкой в памяти с момента отключения;

• - передачу данных из локального архива по запросу внешних клиентов;

• - регистрацию показаний расходомеров;

• - регистрацию событий с фиксацией времени;

• - опрос контроллера и передачу данных локального архива потребителю по независимому и защищенному (от воздействия со стороны контролируемого предприятия) каналу связи;

• - индикацию сбоев в работе и готовности к работе;

• - блокировку линий учета клапанами в случаях отключения электропитания комплекса "БАКУС 2006" и в режиме "Останов".

Локальный архив комплекса расположен в энергонезависимой памяти, он является первичным источником данных для ЕГАИС, обеспечивая безусловную сохранность своего содержимого безотносительно от текущего состояния комплекса.

Время хранения данных в локальном архиве комплекса составляет не менее 5 лет.

Продолжительность автономной работы УСПД в случае аварийных сбоев в его электроснабжении, без подключения внешней нагрузки, составляет не менее 20 минут после окончания подачи электропитания при полной зарядке аккумулятора ИБП.

Объём измеряемой среды определяется соотношением значений прошедшей через расходомер измеренной массы измеряемой среды, его плотности и температуры (в случае применения расходомера Promass) или прямым измерением объёма (в случае применения расходомера Promag).

Плотность измеряемой среды измеряется резонансным методом: определённая частота резонирующих измерительных трубок расходомера соответствует определённой плотности продукта (в случае применения расходомера Promass).

Температура измеряемой среды измеряется термосопротивлением, встроенным в расходомер (в случае применения расходомера Promass) или термометром сопротивления типа Pt100 установленным на трубопроводе.

Крепость спирта в процентах по объему и объем безводного спирта определяются в УСПД комплекса с применением алгоритмов пересчёта, согласно данным зависимости концентрации от температуры и плотности (в т.ч. и по ГОСТ 3639-79), измеренных расходомером (при применении Promass) массы, плотности и температуры измеряемой среды. Для каждой измеряемой среды содержащую спирт и выпускаемой в соответствии с техническими условиями на данную продукцию, применяется алгоритм пересчета, полученный экспериментальным методом с применением жидкостей с заранее известными характеристиками.

Измеренные и рассчитанные параметры измеряемой среды отображаются на экране операторской панели УСПД или планшетном компьютере, архивируются в локальном архиве УСПД и могут быть переданы другим пользователям (ЕГАИС, локальная сеть потребителя комплекса и т.п.).

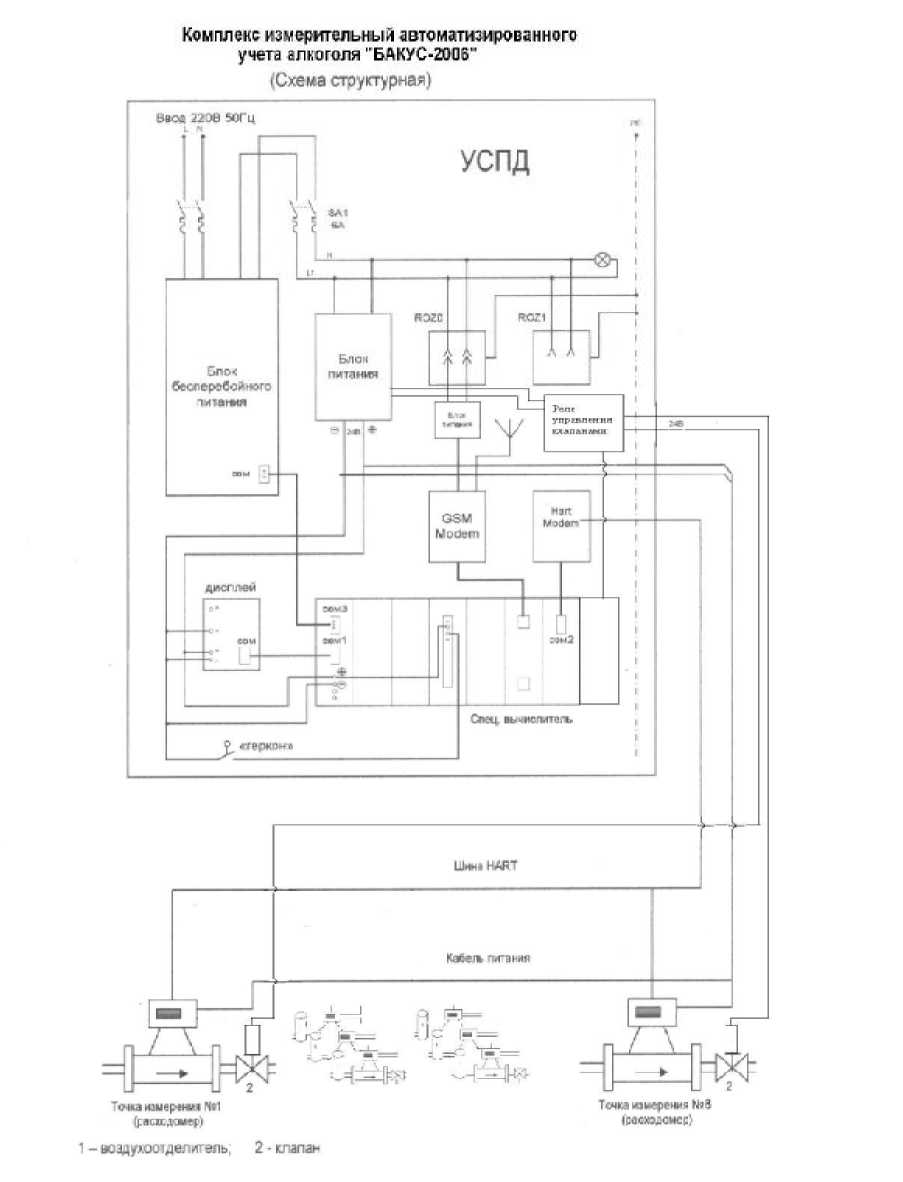

Ком пл ent измерительный аатомйтнзиревйяноги учета алкогеля "БАКУС-2М5"

(Сиема структурная}

—S

Ынна НАНТ

Kafrsm rtrf-akrtfl

5ВСС 22 ЭВ 50Гц

УСПД

н

L

RS5Z1

Л Л

дист гей

Спец вынстлтель

GSM Modem

Блан питания

Бпо< 15сопер>се^Й<»Л5 шипим

т т

---

1 - кмдудаотделигель; 2 - клапан

...и

Nti

ц? м=

Точка юиеречня №3 |'№ОДЮИСЙ

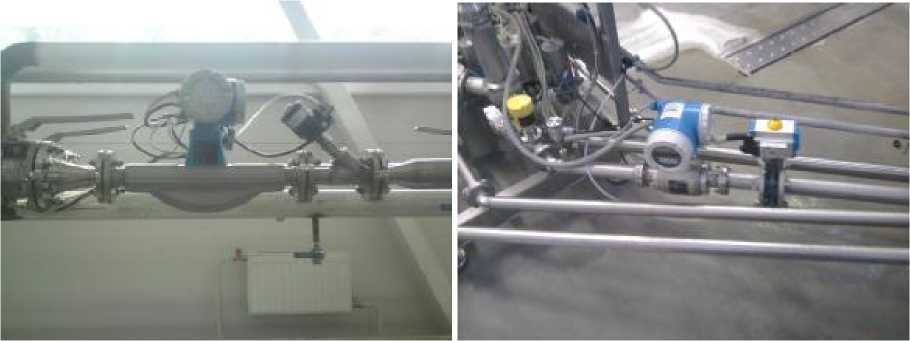

Фото 1. Расходомер Promass и клапан Фото 2. Расходомер Promag и дисковый затвор

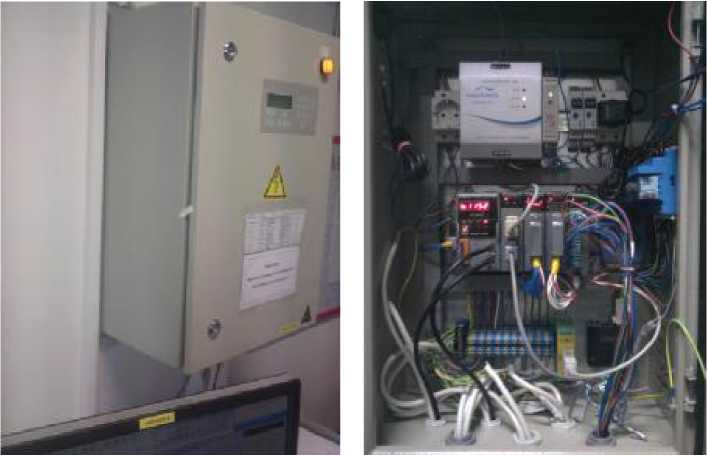

Фото 3 и 4.Шкаф УСПД

Длина соединительных кабелей между УСПД и расходомерами, без применения специализированного оборудования - не более 1200 м (по ходу кабельной трассы).

Электропитание - сеть переменного тока напряжением (220±20) В частотой (50±1) Гц. Потребляемая мощность не более 300 Вт.

Климатические условия эксплуатации комплекса:

• - температура окружающей среды - от минус 40 до плюс 60 °С для расходомеров "Promass", от минус 10 до плюс 60 °С для расходомеров “Promag”, для запорной арматуры определяется по технической документации на них, для остальных составных частей комплекса от плюс 15 до плюс 35 °С;

• - относительная влажность воздуха - не более 80 %

Срок службы - 12 лет.
