Номер по Госреестру СИ: 32055-11
32055-11 Копры маятниковые
(IT)
Назначение средства измерений:
Копры маятниковые предназначены для измерения энергии, требуемой для разрушения образцов, при испытании на двухопорный изгиб, консольный изгиб, ударное растяжение, для определения ударной вязкости металлов, пластмасс и других материалов.
Внешний вид.
Копры маятниковые
Рисунок № 1
Внешний вид.
Копры маятниковые
Рисунок № 2
Внешний вид.
Копры маятниковые
Рисунок № 3
Внешний вид.
Копры маятниковые
Рисунок № 4
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетодика измерений копром приведена в документе «Маятниковый копёр модели -IT 503, IT 504, IT 406, IT 542. Руководство по эксплуатации» .
Нормативные и технические документы
Нормативные документы, устанавливающие требования к копрамТехническая документация фирмы «Tinius Olsen Testing Machine Co., Inc», США
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измеренийВыполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям;
Поверка
Поверкаосуществляется в соответствии с документом «Копры маятниковые IT. Методика поверки», разработанному и утверждённому ГЦИ СИ ООО «АВТОПРОГРЕСС-М» 28 февраля 2011г. Основные средства поверки:
Квадрант оптический КО-2, ГОСТ 14967
Динамометр------ ДОСМ -3-2У ГОСТ 9500
Штангенрейсмас ШР -2000-0,1 ГОСТ 164-80 Уровень рамный 100-0,15 ГОСТ 9392
Принцип действия копров основан на воздействии при ударе молота маятника, качающегося в поле силы тяжести, на испытуемый образец. Энергия разрушения образца определяется как разность потенциальной энергии маятника в начале падения и потенциальной энергии в точке взлёта маятника.
Конструктивно копёр состоит из массивного основания с вертикальной колонной на которой закреплена ось маятника. Конструкцией копра предусмотрено использование сменных маятников различной массы, с возможностью установки дополнительных грузов. На основании устанавливаются сменные держатели образца. Для измерения угла отклонения маятника копёр снабжён оптическим датчиком угла поворота маятника. Управление копром осуществляется с клавиатуры блока управления. Для отображения информации предназначен дисплей. Вывод данных на внешние устройства осуществляется через порт RS 232.
Копры выпускаются четырёх моделей : IT 503/504, IT 406/542. Модели копров отличаются модификациями дисплеев, весом маятников с возможностью установки дополнительных грузов, определяющих различную номинальную энергиею удара и наличием или отсутствием защитного кожуха с системой автоматического контроля закрытия дверей. Модели IT 406/542 могут быть укомплектованы системой моторизированного взвода маятника, электротормозом, системой пневматического спуска маятника, защитным кожухом с системой блокировки спуска маятника при открытых дверях. Модели IT 503/504 укомплектованы микропроцессорным контроллером с ЖКИ модели 503 и104; модели IT 406/542 контроллером модели 505.
Сведения о программном обеспеченииПрограммное обеспечение состоит из метрологически значимого ПО контроллера управления копром (Tinius Olsen) и программной платформы HORIZON (метрологически незначимое ПО). Уровень защиты метрологически значимого ПО соответствует уровню «A».
Данные о программном обеспечении приведены в таблице 1 Таблица 1
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер ПО) |
Цифровой идентификатор ПО |
Алгоритм вычисления цифрового идентификатора |
Tinius Olsen |
Model 503/104/505 Impact Display |
Version 1.03 |
122F1C45 |
CRC32 |
HORIZON |
HORIZON |
v.10.0.8.0 |
1427FC97 |
CRC32 |

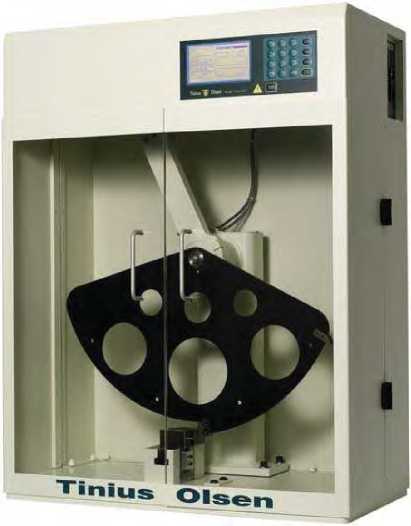

Рисунок 1 - Общий вид копра IT 503

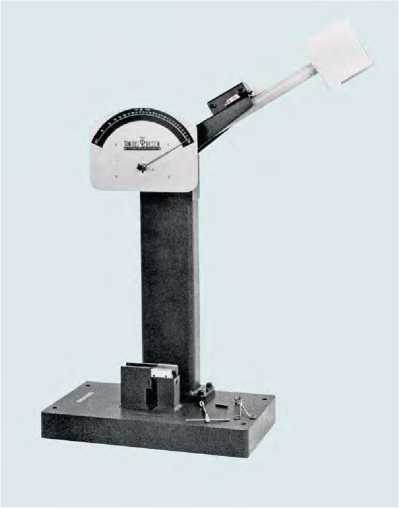

Рисунок 2 - Общий вид копра IT 406

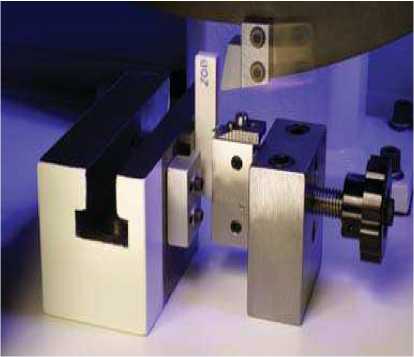

Рисунок 3 -Держатель образцов

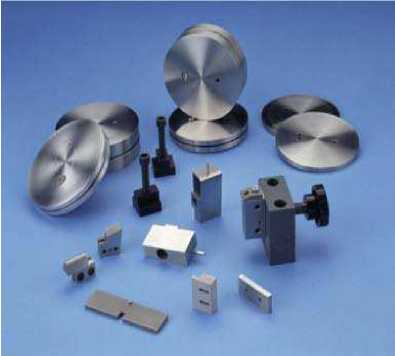

Рисунок 4 -Дополнительные грузы
