Номер по Госреестру СИ: 31901-14
31901-14 Комплексы сейсмометрических наблюдений измерительные
(КСНИ-ВНИИГ)
Назначение средства измерений:
Комплексы сейсмометрических наблюдений измерительные КСНИ - ВНИИГ предназначены для измерения и регистрации сигналов напряжения переменного тока, поступающих от сейсмоприемников, установленных на промышленных и гражданских объектах с целью обеспечения непрерывного сбора данных о колебаниях.

Внешний вид.
Комплексы сейсмометрических наблюдений измерительные
Рисунок № 1
Программное обеспечение

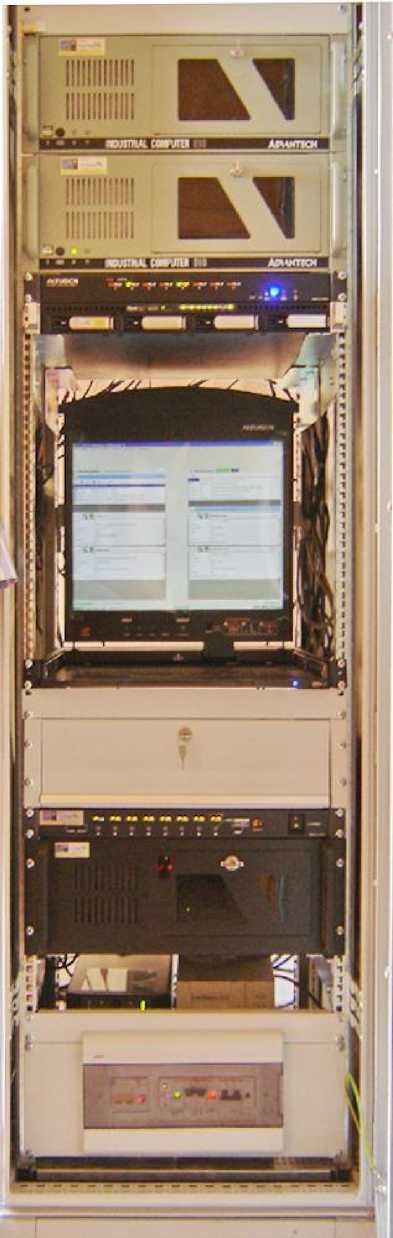

Рисунок 2 - Внешний вид ЦПСИ
Программное обеспечение ПО «КСНИ » подразделяется на ПО «КЦРС» и ПО «КЦЦРС». ПО «КЦРС» предназначено для управления измерениями, а также передачи результатов измерений. ПО «КЦРС » представляет из себя встроенное ПО, загружаемое в контроллер на заводе-изготовителе без возможности его изменения.
ПО «КЦЦРС» предназначено для опроса устройств ввода, управления измерениями и записи результатов измерений.
Идентификационные данные ПО «КСНИ».
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
ПО «КСНИ» |
МОУВ |
номер версии отсутствует |
95CD5708E971AE7D CF9AAEA322B13FB2 |
md5 |
МОУВ (вариант USB) |
номер версии отсутствует |
2E739F0794B9C75344 7D53F4A8349DF8 |
md5 | |
МУИ |
номер версии отсутствует |
9211E3317902FB99EA BF98E04E94964B |
md5 |
Уровень защиты ПО «КСНИ» от непреднамеренных и преднамеренных изменений соответствует уровню «С».
Знак утверждения типа
Знак утверждения типананосится на шильдик на боковой панели КЦРС, лицевой или боковой панели КЦЦРС методом лазерной гравировки и на титульный лист Формуляра и Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийИзмерения производятся в соответствии с разд. 2 документа «Комплексы
сейсмометрических наблюдений измерительные. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к комплексам сейсмометрических наблюдений измерительным КСНИ - ВНИИГ1. ТУ 4314-04-00129716-13 «Комплексы сейсмометрических наблюдений измерительные КСНИ - ВНИИГ. Технические условия».
Поверка
Поверкаосуществляется в соответствии с документом КСНИ.04.00 МП «Комплексы сейсмометрических наблюдений измерительные КСНИ - ВНИИГ. Методика поверки», утвержденным ФБУ «Тест-С.-Петербург» 10.12.2013 г.
Перечень основных средств поверки:
-
- генератор сигналов произвольной формы Agilent 33220А: F^^I-10-3 - 20-106 Гц, ивых = ±10 Впик; ПГ = 1 % + 2 мВ;
-
- преобразователь напряжения измерительный аналого-цифровой модульный NI 4431: U=» = ±10 В, F = 0 - 50000 Гц, ПГ = ±(0,0025 Щм + 2) мВ;
Изготовитель
Открытое акционерное общество «Всероссийский научно-исследовательский институт гидротехники имени Б.Е.Веденеева» (ОАО «ВНИИГ им. Б.Е.Веденеева»). Адрес: 195220, г. Санкт-Петербург ул. Гжатская, д. 21.
Тел.: 8 (812) 535-55-80.
Испытательный центр
ГЦИ СИ ФБУ «Тест-С.-Петербург»
190103, г. Санкт-Петербург, ул. Курляндская, д. 1.
Тел.: (812) 244-62-28, 244-12-75, факс: (812) 244-10-04.
E-mail: letter@rustest.spb.ru
Принцип действия комплексов основывается на преобразовании электрических сигналов напряжения переменного тока, поступающих от сейсмоприемников, в цифровую форму и записи полученной информации на накопитель . Преобразование сигналов происходит либо в периферийных контроллерах цифровой регистрирующей станции (КЦРС ) с передачей результатов в реальном масштабе времени в центральный контроллер цифровой регистрирующей станции (КЦЦРС), либо непосредственно в центральном контроллере. Синхронная запись сигналов на накопитель, привязка результатов измерений к точкам и направлениям осей сооружения и их анализ производится центральным контроллером.
Комплексы состоят из центрального пункта сбора информации (ЦПСИ), в котором установлен центральный контроллер, и периферийных цифровых регистрирующих станций (ЦРС). Для установки сейсмоприемников предусмотрены специальные кожухи.
Внешний вид комплекса приведен на рис. 1, 2.

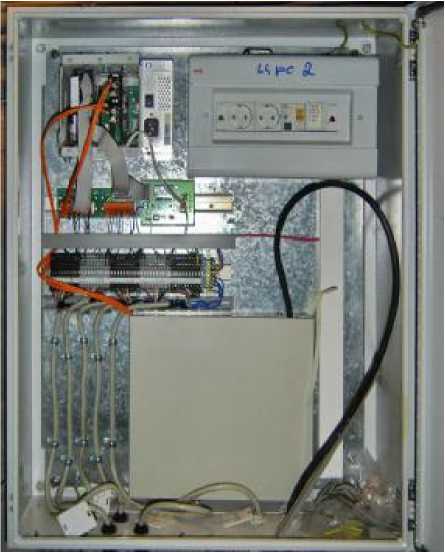

Рисунок 1 - Внешний вид ЦРС
В комплект поставки комплексов входят:
-
1. Центральный пункт сбора информации (ЦПСИ), в том числе:
-
- шкаф ЦПСИ
-
- контроллер центральный цифровой регистрирующей станции КЦЦРС
-
- группа соединителей передачи данных (ГСПД), группа соединителей питания ЦРС (ГСПЦРС),
группа соединителей датчиков (ГСД) и источник питания датчиков
-
- монитор и клавиатура
-
- источник бесперебойного питания
-
- накопитель
-
2. Цифровые регистрирующие станции ЦРС с контроллерами КЦРС
-
3. Цифровые регистрирующие станции ЦРС с контроллерами КЦЦРС
-
4. Защитный кожух датчика (сейсмоприемника) с установочной пластиной и удлинительным сигнальным кабелем датчика
-
5. Руководство по эксплуатации на комплекс и на входящие в его состав устройства
-
6. Формуляр
-
7. Упаковочная ведомость
-
8. Комплект ЗИП (указывается при заказе)
1 шт. от 0 до 1 шт. от 1 до 2 шт. от 0 до 4 шт. от 0 до 4 шт. от 0 до 8 шт.
1 шт. от 0 до 5 шт. от 0 до 8 шт. от 0 до 12 шт. от 0 до 4 шт.
от 0 до 100 шт.
1 экз.
1 экз.
1 экз.
1 шт.
Диапазон амплитуд измеряемых сигналов, мВ:
от 1 до 10000
от 1 до 100
свыше 100 до 1000 свыше 1000 до 10000
- I поддиапазон
- II поддиапазон
- III поддиапазон
Диапазон частот измеряемых сигналов, Гц от 0,3 до 45
Уровень собственного шума в измерительном канале при нагрузке
на входе 50 Ом (среднеквадратическое значение), мВ, не более 0,1
Смещение нуля в измерительном канале при сопротивлении
нагрузки на входе 50 Ом, мВ, не более
Пределы допускаемой погрешности измерения амплитуды сигналов,
приведенной к верхнему пределу поддиапазона измерений, %
Коэффициент межканального затухания, дБ, не менее
Максимальное число аналоговых входов КЦРС
Максимальное число аналоговых входов КЦЦРС
Рекомендуемые частоты квантования входного сигнала
(при наличии в системе четырёх КЦРС), Гц 200, 250
Тип мультиплексного канала (МК) для связи
по ГОСТ 26765.52-87
3000
Длина кабеля МК (при использовании кабеля типа РД75-3-11 и при количестве абонентов не более 4), м , не более
Максимальная длина кабеля МК (при использовании оптического мультимодового кабеля), м
Питание комплексов от однофазной сети переменного тока:
Мощность потребления, В •А, не более Масса, кг, не более: |
220±22 50±1 3000 |
|
1200 25 |
Габаритные размеры (высотахширинахглубина), мм, не более:
Средняя наработка на отказ, ч, не менее Срок службы, лет Условия эксплуатации комплексов: |
2200х800х1000 800х800х320 30000 10 |
|
от 5 до 35 от минус 40 до 50 от 10 до 95 от 84,0 до 106,7 (от 630 до 800 мм рт.ст.) |
Напряженность внешнего электромагнитного поля частотой 50 Гц, А/м, не более |
50 |
