Номер по Госреестру СИ: 31762-17
31762-17 Газоанализаторы для измерений общего содержания углеводородов
(Fidamat 6)
Назначение средства измерений:
Газоанализаторы для измерений общего содержания углеводородов Fidamat 6 предназначены для измерений суммарного содержания углеводородов в воздухе, азоте или инертных газах.
Внешний вид.
Газоанализаторы для измерений общего содержания углеводородов
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 30.08.2022
Номер записи -
ID в реестре СИ - 339863
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, Fidamat 6, -,
Производитель
Изготовитель - Фирма "Siemens AG", подразделение "Siemens SAS"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "ET_3 Аттестованные эталоны единиц величин" состоит из 7 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Источником данных для построения отчета являются два реестра ФГИС АРШИН: реестр "Эталоны единиц величин" и реестр "Государственные первичные эталоны Российской Федерации
Отчет содержит как общую статистику по аттестованным эталонам единиц величин: кол-во эталонов, кол-во организаций-владельцев, среднее кол-во эталонов на организацию, кол-во частных и государственных эталонов, так и более сложную аналитику.
График "У кого сколько эталонов единиц величин" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
На графиках "Распределение эталонов по видам измерений и годам" приводятся столбчатые диаграммы распределения эталонов по видам измерений и годам (в штуках и процентном соотношении). Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Возраст парка эталонов единиц величин" представляет информацию по возрасту (дате производства) и количеству аттестованных эталонов единиц величин.
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Статистика
Кол-во поверок - 13
Выдано извещений - 0
Кол-во периодических поверок - 12
Кол-во средств измерений - 9
Кол-во владельцев - 7
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1828 от 2017.08.30 Об утверждении типов средств измерений
№485 от 2020.03.10 О переоформлении свидетельства об утверждении типа О внесении изменений в ОТ СИ Установки измерительные воздушно-тепловые АСЭШ-8
№3054 от 2022.12.06 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Масла растительные и продукты их переработки" (ТК 238)
№876 от 2024.04.03 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (3)
Наличие аналогов СИ: Газоанализаторы для измерений общего содержания углеводородов (Fidamat 6)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Siemens AG", подразделение "Siemens SAS"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
24802-11 16.11.2026 |
Газоанализаторы, Ultramat / Oxymat 6, Oxymat 61 Фирма "Siemens AG", подразделение "Siemens SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
31762-12 20.02.2017 |
Газоанализаторы углеводородов, Fidamat 6 Фирма "Siemens AG", подразделение "Siemens SAS" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
31762-17 30.08.2022 |
Газоанализаторы для измерений общего содержания углеводородов, Fidamat 6 Фирма "Siemens AG", подразделение "Siemens SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
Кто поверяет Газоанализаторы для измерений общего содержания углеводородов (Fidamat 6)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 3 | 1 | 2 | 0 | 3 | 1 | 2 | |||
| ООО "СНЭМА-СЕРВИС" (RA.RU.312260) | 3 | 0 | 3 | 0 | 0 | 0 | 0 | |||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "ТЕХЭТАЛОН" (RA.RU.314349) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "СИМПЛЕКС"(ООО "СИМПЛЕКС") | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ЧУВАШСКИЙ ЦСМ" (RA.RU.311221) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Газоанализаторы для измерений общего содержания углеводородов (Fidamat 6)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Кузбасский ЦСМ Кемеровская область |
2095 | 2920 |
|
ФБУ Красноярский ЦСМ Красноярский край |
1253 | 2920 |
|
ФБУ Томский ЦСМ Томская область |
2304 | 2920 |
|
ФБУ Хабаровский ЦСМ Хабаровский край |
6026 | 2920 |
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение, разработанное изготовителем специально для решения задач измерения суммарного содержания углеводородов в воздухе, азоте или инертных газах и обеспечивает:
- обработку и передачу измерительной информации от первичного измерительного преобразователя;
- отображение результатов измерений на жидкокристаллическом дисплее;
- формирование выходных аналогового и цифрового сигналов ;
- диагностику аппаратной части газоанализатора .
Программное обеспечение газоанализатора идентифицируется путем вывода версии программного обеспечения на дисплей газоанализатора по запросу пользователя через меню программы.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
1 |
2 |
|
Идентификационное наименование ПО |
F6E251AD.hex |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.3.3 |
|
Цифровой идентификатор ПО* |
0x5AA0 |
|
Алгоритм вычисления цифрового идентификатора |
CRC-16 |
|
Примечание: * - только для версии 1.3.3 | |
Встроенное программное обеспечение достаточно защищено путем кодирования допуска к пунктам меню, позволяющим влиять на метрологически значимую часть ПО. Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства. Уровень защиты «высокий» по Р.50.2.077-2014 (программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств).
Влияние программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и на табличку на лицевой панели газоанализатора .
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к газоанализаторам для измерений общего содержания углеводородов Fidamat 6
ГОСТ 8.578-2014 ГСИ Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП 205-12-2017 «Газоанализаторы для измерений общего содержания углеводородов Fidamat 6. Методика поверки», утвержденному ФГУП «ВНИИМС» 26.06.2017 г.
Основные средства поверки:
- государственные стандартные образцы - эталоны 2-го разряда по ГОСТ 8.578-2014 ГСО 10544-2014 состава газовых смесей пропана в воздухе в баллонах под давлением;
- рабочий эталон 1-го разряда по ГОСТ 8.578-2014 генератор ГГС-03-03 по ШДЕК.418319.001 ТУ (Госреестр № 19351-00).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в свидетельство о поверке газоанализатора.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495)437-55-77/437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Газоанализаторы для измерений общего содержания углеводородов Fidamat 6 (далее -газоанализаторы) представляют собой стационарные приборы непрерывного действия.
Принцип действия газоанализаторов - пламенно-ионизационный, заключающийся в измерении ионизационного тока, возникающего между электродами детектора (пламенноионизационный детектор, ПИД) при попадании в водородное пламя углеводородов. Сила ионизационного тока пропорциональна суммарному содержанию углеводородов в анализируемой смеси. Градуировку выполняют с применением газовых смесей метана СН4 (С1), пропана С3Н8 (С3) или гексана С6Н14 (С6) в воздухе, азоте или инертном газе, соответствующем измеряемой среде. Результат измерений отображается на жидкокристаллическом дисплее в единицах массовой концентрации (мг/м3) или объемной доли (млн-1) углеводородов в пересчете на метан, пропан или гексан, соответственно.
Отбор пробы осуществляется от встроенного побудителя расхода (при его наличии) или принудительно от внешнего источника.
Газоанализатор выполнен одноблочным в стандартном корпусе, предназначенным для установки в 19-ти дюймовую стойку (общий вид представлен на рис.1).

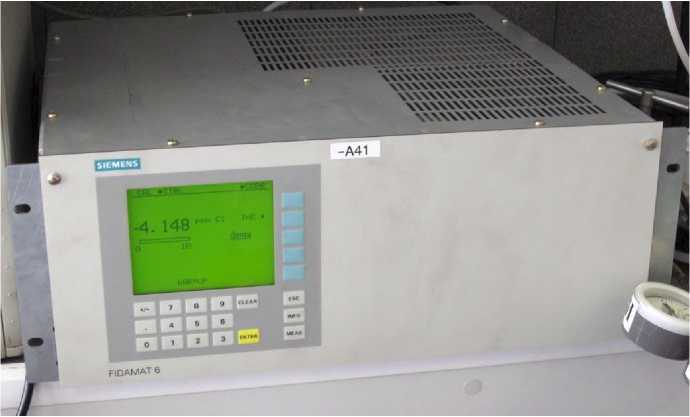

Рисунок 1 - Внешний вид газоанализатора для измерений общего содержания углеводородов Fidamat 6
Газоанализатор в базовой конфигурации имеет шесть релейных выходов (программно конфигурируемых: неисправность, пороги срабатывания сигнализации, управление внешними релейными выходами), два конфигурируемых аналоговых выхода (выбор из (0-20) мА, (2-20) мА, (4-20) мА), цифровой выход RS-485. По дополнительному заказу газоанализатор может комплектоваться конвертерами RS-232, TCP/IP-Ethernet. В состав газоанализатора по дополнительному заказу может входить каталитический фильтр на метан (для измерений суммы углеводородов за вычетом метана). Пломбирование газоанализаторов не предусмотрено.
Таблица 2
|
Диапазон измерений объемной доли суммы углеводородов, млн-1 |
Поддиапазоны измерений объемной доли суммы углеводородов, млн-1 |
Пределы допускаемой основной погрешности | |
|
абсолютной |
относительной | ||
|
От 0 до 10 |
От 0 до 10 |
±2 млн-1 |
- |
|
От 0 до 100 |
От 0 до 10 включ. Св. 10 до 100 включ. |
±2 млн-1 |
±20 % |
|
От 0 до 1000 |
От 0 до 10 включ. Св. 10 до 1000 включ. |
±2 млн-1 |
±20 % |
|
От 0 до 5000 |
От 0 до 10 включ. Св. 10 до 5000 включ. |
±2 млн-1 |
±20 % |
|
От 0 до 10000 |
От 0 до 10 включ. Св. 10 до 10000 включ. |
±2 млн-1 |
±20 % |
Примечание:
-поверочным компонентом для всех диапазонов измерений является пропан (С3Н8).
Таблица 3
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей и анализируемой сред в рабочих условиях эксплуатации на каждые 10°С от температуры определения основной погрешности, в долях от пределов допускаемой основной погрешности |
0,5 |
|
Пределы допускаемой дополнительной погрешности от влияния изменения давления анализируемой среды в рабочих условиях эксплуатации на каждые 5 кПа от давления при определении основной погрешности, в долях от пределов допускаемой основной погрешности |
0,5 |
|
Пределы допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности |
0,5 |
Таблица 4
|
Наименование характеристики |
Значение |
|
Время выхода на режим, ч, не более |
3 |
|
Время установления показаний T0,9, с, не более |
10 |
|
Параметры электрического питания: | |
|
- напряжение переменного/ постоянного тока, В |
от 100 до 120 В или от 200 до 240 В |
|
Потребляемая электрическая мощность, Вт, не более | |
|
- в режиме прогрева |
350 |
|
- в установившемся режиме |
150 |
|
Габаритные размеры, мм, не более | |
|
- высота |
177 |
|
- ширина |
483 |
|
- длина |
440 |
|
Масса, кг, не более |
23 |
|
Степень защиты по ГОСТ 14254-2015 |
IP20 |
|
Средняя наработка на отказ, ч |
25000 |
|
Средний срок службы газоанализаторов, лет |
10 |
|
Условия эксплуатации: | |
|
- диапазон температуры окружающей среды, °С |
от +5 до +45 |
|
- диапазон температуры анализируемой среды, °С |
от 0 до +200 |
|
- относительная влажность окружающей и анализируемой | |
|
среды, % |
до 90 |
|
от 84,0 до 106,7 |
|
от 0,3 до 1,0 |
