Номер по Госреестру СИ: 31762-12
31762-12 Газоанализаторы углеводородов
(Fidamat 6)
Назначение средства измерений:
Газоанализаторы углеводородов Fidamat 6 предназначены для измерения суммарного содержания углеводородов в воздухе, азоте или инертных газах.
Внешний вид.
Газоанализаторы углеводородов
Рисунок № 1
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение, разработанное изготовителем специально для решения задач измерения суммарного содержания углеводородов в воздухе, азоте или инертных газах и обеспечивает:
- обработку и передачу измерительной информации от первичного измерительного преобразователя;
- отображение результатов измерений на жидкокристаллическом дисплее;
- формирование выходных аналогового и цифрового сигналов.
- диагностику аппаратной части газоанализатора .
Программное обеспечение газоанализатора идентифицируется путем вывода версии программного обеспечения на дисплей газоанализатора по запросу пользователя через меню программы.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица | ||||
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления программного обеспечения |
F6 E |
F6E251AD.hex |
1.3.3 |
0x5AA0 |
CRC-16 |
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализатора. Уровень защиты встроенного программного обеспечения газоанализаторов от преднамеренных или непреднамеренных изменений - "С" по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и на табличку на лицевой панели газоанализатора.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документе «Газоанализаторы углеводородов Fidamat 6. Руководство по эксплуатации - A5E00221703-01», 2004 г.
Лист № 4 всего листов 4
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к газоанализаторам углеводородов Fidamat 6
-
1 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
-
2 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
-
3 ГОСТ 8.578-2008 ГСИ Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
-
4 Техническая документация фирмы "Siemens AG".
Поверка
Поверкаосуществляется по документу МП 242-1251-2011 «Газоанализаторы углеводородов
Fidamat 6. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 22 ноября 2011 г.
Основные средства поверки:
-
- поверочный нулевой газ (ПНГ) - воздух марки Б по ТУ 6-21-5-82 в баллонах под давлением;
-
- стандартные образцы газовых смесей состава пропан - воздух (номера по реестру ГСО-ПГС №№ 9218-2008, 3969-87, 3970-87), по ТУ 6-16-2956-92 (с изм. №№ 1..7) в баллонах под давлением;
-
- генератор ГГС-03-03 по ШДЕК.418319.001 ТУ по ИБЯЛ.418319.013.
Изготовитель
Фирма "Siemens AG", подразделение "Siemens S.A.S.", Франция Адрес: 1 Chemin de la Sandlach, F-67506, Haguenau, Cedex, France Phone +49 (721) 595-7017, Fax: +49 (721) 595-6859.Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева», Санкт-Петербург Адрес: 190005, г. Санкт-Петербург, Московский пр., 19, тел.: (812) 251-76-01, факс: (812) 713-01-14 e-mail: info@vniim.ruГазоанализаторы углеводородов Fidamat 6 (далее - газоанализаторы) представляют собой стационарные приборы непрерывного действия.
Принцип действия газоанализаторов - пламенно-ионизационный, заключающийся в измерении ионизационного тока, возникающего между электродами детектора (пламенноионизационный детектор, ПИД) при попадании в водородное пламя углеводородов. Сила ионизационного тока пропорциональна суммарному содержанию углеводородов в анализируемой смеси.
Отбор пробы осуществляется от встроенного побудителя расхода (при его наличии) или принудительно от внешнего источника.
Газоанализаторы, настройка которых проводилась с использованием поверочных газовых смесей состава углеводородный газ - воздух, не могут быть использованы для определения содержания углеводородов в азоте и инертных газах (справедливо и обратное).
Газоанализатор выполнен одноблочным в стандартном корпусе (19" x 4HU), для установки в 19-ти дюймовую стойку.
Газоанализатор в базовой конфигурации имеет шесть релейных выходов (программно конфигурируемых: неисправность, пороги срабатывания сигнализации, управление внешними релейными выходами), два конфигурируемых аналоговых выхода (выбор из 0-20 мА, 2-20 мА, 4-20 мА), цифровой выход RS-485. По дополнительному заказу газоанализатор может комплектоваться конвертерами RS-232, TCP/IP-Ethernet. В состав газоанализатора по дополнительному заказу может входить каталитический фильтр на метан (для измерения суммы углеводородов за вычетом метана).
Результат измерений отображается на жидкокристаллическом дисплее (массовая концентрация углеводородов в мг/м3 или объемная доля углеводородов в пересчете на метан CH4 (C1), пропан C3H8 (C3) или гексан C6H14 (C6) в млн-1).
Степень защиты по ГОСТ 14254-96 - IP20.
Внешний вид газоанализатора приведен на рисунке 1.

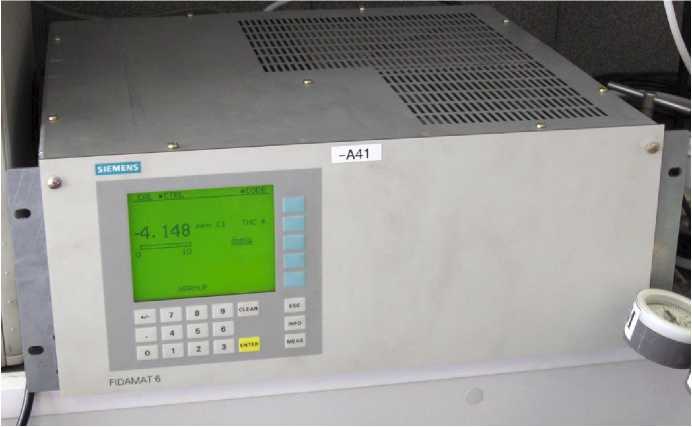

Рисунок 1 - Внешний вид газоанализатора углеводородов Fidamat 6
Лист № 2 всего листов 4
1) Диапазоны измерений и пределы допускаемой основной погрешности газоанализа-
3) Предел допускаемого времени установления показаний Т0,9Д с, 10
4) Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей и анализируемой сред в рабочих условиях эксплуатации на каждые 10°С от температуры определения основной погрешности, в долях от пределов допускаемой основной погрешности 0,5
торов приведены в таблице 2. Таблица 2
Диапазон измерений объемной доли |
Пределы допускаемой основной погрешности | |
суммы углеводородов, млн-1 |
абсолютной |
относительной |
От 0 до 10 |
й -1 2 млн |
- |
От 0 до 10 |
й -1 2 млн |
- |
Свыше 10 до 100 |
- |
20 % |
От 0 до 10 |
й -1 2 млн |
- |
Свыше 10 до 100 |
- |
20 % |
От 0 до 10 |
й -1 2 млн |
- |
Свыше 10 до 1000 |
- |
20 % |
От 0 до 10 |
й -1 2 млн |
- |
Свыше 10 до 5000 |
- |
20 % |
От 0 до 10 |
й -1 2 млн |
- |
Свыше 10 до 10000 |
- |
20 % |
Примечание - поверочным компонентом для всех диапазонов измерений является пропан | ||
(СзН). |
2) Пределы допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности 0,5
Лист № 3 всего листов 4
-
5) Пределы допускаемой дополнительной погрешности от влияния изменения давления анализируемой среды в рабочих условиях эксплуатации на каждые 5 кПа от давления при определении основной погрешности, в долях от пределов допускаемой основной погрешности 0,5
-
7) Электропитание осуществляется от сети переменного тока в диапазоне напряжении от 100 до 120 В или от 200 до 240 В.
-
8) Потребляемая электрическая мощность, В •А, не более
-
9) Габаритные размеры, мм, не более
-
10) Масса, кг, не более
-
11) Средняя наработка на отказ, ч 25 000
Условия эксплуатации:
-
- диапазон температуры окружающей среды, oC от 5 до 45
-
- диапазон температуры анализируемой среды, oC от 0 до 200
-
- относительная влажность окружающей и анализируемой среды, % до 90
-
- диапазон атмосферного давления, кПа от 84 до 106,7
-
- диапазон расхода анализируемой среды, дм3/мин от 0,3 до 1,0
