Принцип действия колонок заключается в следующем: топливо из резервуара через приемный клапан и насосный моноблок ZYB-50A (фирмы «Zhejiang Lanfeng Machine Co., Ltd», Китай), оснащенный фильтром, всасывающе-нагнетательным насосом и газоотделителем подается в поршневой измеритель объема типа MJ-85, того же изготовителя, из которого через рукав с раздаточным краном АЗС-01, фирмы «Atris Petroleum Machinary», Китай, поступает в бак транспортного средства. Колонка оснащена системой сброса газа из газоотделителя и бака транспортного средства в резервуар. Вращение вала измерителя объема при помощи оптоэлектронного датчика импульсов MD-212, фирмы «Zhejiang Lanfeng Machine Co., Ltd», Китай, преобразуются в электрические импульсы, поступающие в электронно-вычислительное устройство K2-2MP, фирмы «Atris Petroleum Machinary», Китай, на цифровом табло (жидкокристаллическом или светодиодном) которого отображается количество отпущенного топлива, его цена и стоимость.

В колонках реализован прямой метод непосредственной оценки объема топлива измерителем объема топлива, проходящего через колонку, в единицах объема.

Колонка осуществляет выдачу топлива, измерение, индикацию его объема, расчет стоимости выданного топлива. Сброс показания разового учета выданного объема топлива в нулевое положение производится автоматически при снятии раздаточного крана с колонки. Пульт управления колонки, с помощью которого осуществляется задание дозы и архивирование отпущенного количества топлива, располагается либо непосредственно на колонке, либо в помещении оператора - кассира. Колонка может оснащаться блоком для электронных расчетов по кредитным картам. В составе колонки имеется электромеханический или механический счетчик суммарный счетчик - указатель суммарного учета.

четырех гидравлических модулей в зависимости от модификации и отличаются функциональными возможностями, конструкцией и внешним дизайном.

Модель А3С30 имеет симметричную прямоугольную форму, с расположением раздаточного крана на одной или обеих боковых сторонах.

Модель А3С40 имеет форму, как и модель А3С30, но раздаточные краны расположены на широких фронтальных сторонах по 2 или 3 крана на каждой стороне.

Модель А3С50 имеет несимметричную форму с групповым расположением раздаточных кранов по 2, 3 или 4 крана с каждой стороны.

Колонки выпускаются с встроенным моноблоком (исполнение В) и без него (исполнение Н). В последнем случае используется погружной насос в резервуаре.

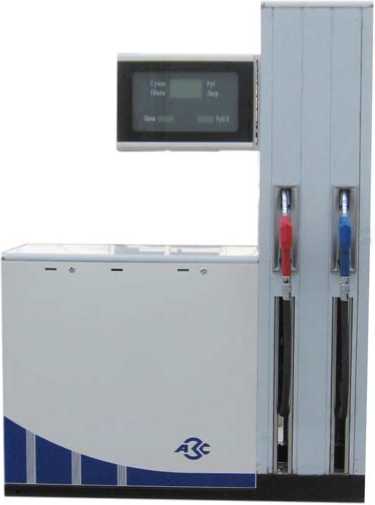

Фото 1.3 - Общий вид колонки модели АЗС50

В колонках предусмотрено опломбирование измерителя объема поршневого, датчик импульсов и электронно-вычислительное устройство.

Схемы пломбирования представлены на рисунках 1.1 - 1.3.

У измерителя объема пломбируются - стопорный штифт и регулировочный винт.

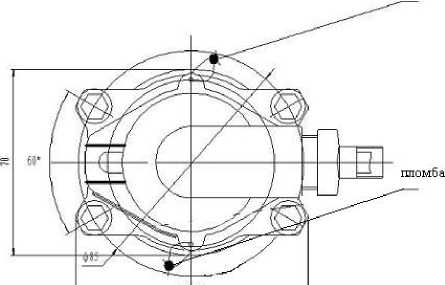

Рисунок 1.1 - Схема пломбирования измерителя объема MJ-85, фирмы«Zhejiang Lanfeng Machine Co., Ltd»

На датчике импульсов пломбируются - крышка датчика импульсов.

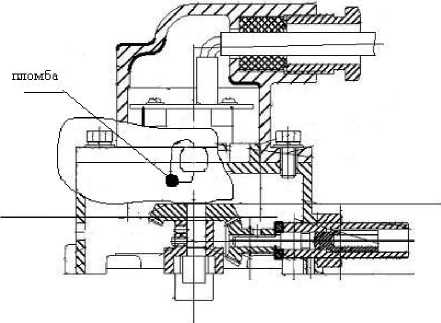

Рисунок 1.2 - Схема пломбирования датчика импульсов MD-212, фирмы «Zhejiang Lanfeng Machine Co., Ltd»

пломба

Г. 54

На электронно-вычислительном устройстве K2-2MP стопорные винты.

пломбируются - крышка и

Рисунок 1.3 - Схема пломбирования электронно-вычислительного устройства K2-2MP, фирмы «Atris Petroleum Machinary», Китай

Остальные характеристики в зависимости от исполнения приведены в таблице.

Таблица

Условия применения колонок в эксплуатации при температуре окружающего воздуха от минус 40 до плюс 50 ^оС и относительной влажности от 30 до 100 % и температуре нефтепродуктов: от плюс 35 до минус 40 ^оС для бензина и от плюс 50 до минус 40 ^оС (или до температуры помутнения или кристаллизации) для дизельного нефтепродуктов и керосина.
