Номер по Госреестру СИ: 31429-12
31429-12 Калориметры бомбовые
(C200)
Назначение средства измерений:
Калориметры бомбовые С 200 предназначены для измерений удельной энергии сгорания твердых и жидких топлив, в том числе угля, кокса, нефти и нефтепродуктов.
Внешний вид.
Калориметры бомбовые
Рисунок № 1
Программное обеспечение
Бомбовый калориметр C 200 представляет собой калориметр со встроенным ПО, позволяющим осуществлять управление процессом измерения энергии сгорания топлива, обработку и передачу данных.
Калориметр снабжен интерфейсом связи RS 232, для связи с персональным компьютером, для передачи цифровых кодов в формате „ASCII Codes“.
В соответствии с разделом 2.6 МИ 3286-2010 уровень защиты програмного обеспечения калориметра бомбового С 200 от непреднамеренных и преднамеренных изменений соответствует уровню «С».
Влияние ПО СИ на метрологические характеристики учтено при нормировании метрологических характеристик.
Идентификационные данные программного обеспечения
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Калориметр бомбовый С 200 |
ПО калориметра бомбового С 200 |
1.12 |
9AB455FE76AC0F91220 571F8BE8A5D6E |
MD5 |
Лист № 3 всего листов 4
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист Руководства по эксплуатации калориметра методом компьютерной графики и на боковую поверхность прибора в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений Методика измерений приведена в документах: «Калориметр бомбовый С 200. Руководство по эксплуатации».
ГОСТ 147-95 (ИСО 1928-76). «Топливо твердое минеральное. Определение высшей теплоты сгорания и вычисление низшей теплоты сгорания».
ГОСТ 21261-91. «Нефтепродукты. Метод определения высшей теплоты сгорания и вычисление низшей теплоты сгорания».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к калориметрам бомбовым С 200
1.ГОСТ Р 8.667-2009 ГСИ. «Государственная поверочная схема для средств измерений энергии сгорания, удельной энергии сгорания и объемной энергии сгорания (калориметров сжигания) ».
2.Техническая документация фирмы изготовителя.
Поверка
Поверкаосуществляется по МП 2414-0054-2011 «Калориметры бомбовые С 200. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 10 октября 2011 г.
Основные средства поверки: ГСО 5504-90 «Бензойная кислота “К-3”».
Изготовитель
Фирма «IKA-WERKE GmbH & Co KG» JANKE & KUNKEL -Str.10, D-79219 STAUFEN
Tel. +49 7633 831-0, Fax +49 7633 831-98, e-mail: sales@ika.de
Заявитель
ЗАО «Лабораторное Оборудование и Приборы», Россия, 193320, г. С.-Петербург, ул. Челиева 12, тел. (812) 325-28-36, факс. (812) 325-28-24,
E-mail: info@loip.ru http://www.loip.ru
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева», С-Пб, 190005, Московский пр., 19, телефон (812) 251-76-01, факс (812) 713-01-14 e-mail: info@vmim.ruЭнергия сгорания топлива определяется путем сжигания пробы в среде сжатого кислорода. Количество тепла, выделившегося при горении, пропорционально величине энергии сгорания вещества.
В калориметре C 200 анализируемая проба помещается в калориметрическую бомбу, окруженную водой калориметрического сосуда. Калориметрический сосуд размещен в оболочке, заполненной водой. В результате выделения энергии при протекании процесса сгорания топлива температура воды в калориметрическом сосуде растет. После начала анализа на дисплее появляется значение хода температуры в калориметрическом сосуде, которое периодически обновляется. Температура оболочки при этом поддерживается постоянной. Подъем температуры в калориметрическом сосуде корректируется с учетом поправки на теплообмен сосуда с оболочкой.
На дисплее отображаются данные о текущем состоянии системы, результатах анализа, а также меню и диалоговые окна для ввода данных.
Заполнение бомбы кислородом осуществляется вручную при помощи кислородного узла С 248. Перед каждым анализом, путем применения дозирующей емкости объемом 2 л, необходимо вручную производить заполнение резервуара с водой, из которого затем автоматически будет осуществляться заполнение калориметрического сосуда. По окончании анализа вода из сосуда сливается через отводной клапан.
Взвешивание пробы, помещение ее в тигель и бомбу, спуск кислорода и продуктов сгорания из бомбы также осуществляется вручную.
Калориметр С 200 автоматически распознает до 4 калориметрических бомб со специальной маркировкой и загружает соответствующее значение эквивалента в формулу для расчета энергии сгорания.
Работа калориметра может проводиться в изопериболическом режиме, динамическом режиме, изопериболическом режиме с ручным управлением, а также изопериболическом и динамическом режимах с заданным временем анализа. Режим с ручным управлением отличается тем, что в данном режиме необходимо самостоятельно (вручную) осуществлять следующие операции: считывать значения температуры, рассчитывать сдвиг температуры до поджига, рассчитывать смещение температуры после поджига, осуществлять поджиг и завершение опыта. Во всех других режимах эти операции выполняются автоматически.

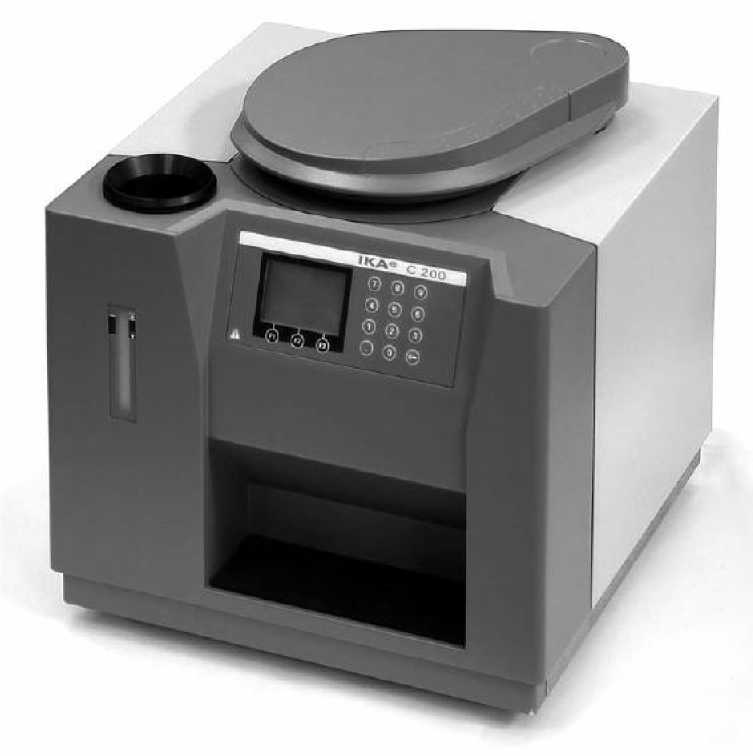

Рис.1. Внешний вид калориметра бомбового С 200
Характеристика |
Значение | |
Диапазон измерений энергии сгорания, кДж |
15-40 | |
Предел допускаемого среднего квадратиче- |
изопериболический |
0,05 |
ского отклонения случайной составляющей |
динамический |
0,1 |
погрешности калориметра, % | ||
Пределы допускаемой относительной по- |
изопериболический |
±0,1 |
грешности калориметра, % |
динамический |
±0,2 |
Длительность калориметрического измерения, мин | ||
изопериболический режим: |
17 | |
динамический режим: |
8 | |
изопериболический режим с ручным управлением: |
17 | |
изопериболический и динамический с заданным временем анализа: |
»14 | |
Вместимость калориметрического сосуда, дм3 |
2 | |
Напряжение питания переменного тока, В |
220+10-15 | |
Частота, Гц |
50/60 | |
Потребляемая мощность, Вт, не более |
120 | |
Габаритные размеры калориметра, мм | ||
высота |
400 | |
ширина |
400 | |
глубина |
400 | |
Масса калориметрического блока, кг, не более |
30 | |
Условия эксплуатации: | ||
диапазон температуры окружающей среды, ° С |
от +20 до +25 | |
диапазон относительной влажности окружающего воздуха, % |
до 80 | |
Срок службы, лет |
5 | |
Наработка на отказ, ч |
5000 |
