Номер по Госреестру СИ: 24982-08
24982-08 Калориметры бомбовые
(IKA-calorimeter system мод. С 5000)
Назначение средства измерений:
Калориметры бомбовые “IKA-calorimeter system” модели C 5000 предназначены для измерения энергии сгорания твердых и жидких топлив, в том числе угля, кокса, нефти и нефтепродуктов.
Внешний вид.
Калориметры бомбовые
Рисунок № 1
Программное обеспечение
Калориметр бомбовый “IKA-calorimeter system” модели С 5000 построен по блочному принципу с встроенным микропроцессором, управление работой калориметра осуществляется контроллером с выводом данных на жидкокристаллический выдвижной дисплей
В соответствии с разделом 2.6 МИ 3286-2010 уровень защиты программного обеспечения калориметра бомбового “IKA-calorimeter system” модели С 5000 от непреднамеренных и преднамеренных изменений соответствует уровню «С».
Влияние ПО СИ на метрологические характеристики учтено при нормировании метрологических характеристик.
Идентификационные данные программного обеспечения:
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификац ионный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Калориметр бомбовый “IKA-calorimeter system” модели C 5000 |
ПО калориметра бомбового “IKA-calorimeter system” модели C 5000 |
2.22 |
b91148a18c80e39ea8 4f9b45a4d21822 |
MD5 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа калориметра бомбового “IKA-calorimeter system” модели C 5000 наносится на титульный лист Руководства по эксплуатации калориметра методом компьютерной графики и на боковую поверхность прибора в виде голографической наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийизложены в руководстве по эксплуатации «IKA Калориметр С 5000. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к калориметрам бомбовым “IKA-calorimeter system” модели C 5000-
1. ГОСТ Р 8.789-2012 «Государственная система обеспечения единства измерений. Калориметры сжигания с бомбой. Методика поверки».
-
2. ГОСТ Р 8.667-2009 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений энергии сгорания, удельной энергии сгорания и объемной энергии сгорания (калориметров сжигания)»
-
3. ГОСТ 147-95 (ИСО 1928-76) «Топливо твердое минеральное. Определение высшей теплоты сгорания и вычисление низшей теплоты сгорания».
-
4. ГОСТ 21261-91 «Нефтепродукты. Метод определения высшей теплоты сгорания и вычисление низшей теплоты сгорания».
-
5. ГОСТ 11065-90 «Топливо для реактивных двигателей. Расчетный метод определения низшей удельной теплоты сгорания».
-
6. Техническая документация фирмы изготовителя.
Изготовитель
Фирма: «IKA-WERKE GmbH & Co KG», ГерманияАдрес: JANKE und KUNKEL -Str.10, D-79219 STAUFEN
тел. +49 7633 831-0, факс. +49 7633 831-98
E-mail: sales@ika.de
Заявитель
ЗАО «Лабораторное Оборудование и Приборы»Адрес: Россия, 193320, г. Санкт-Петербург, ул. Челиева 12
тел. (812) 325-28-36, факс. (812) 325-28-24
E-mail: info@loip.ru http://www.loip.ru
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева»,Адрес: Россия, 190005, Санкт-Петербург, Московский пр., 19, телефон (812) 251-76-01, факс (812) 713-01-14
E-mail: info@vniim.ru, http://www.vniim.ru
Принцип действия калориметра бомбового “IKA-calorimeter system” модели C 5000 заключается в определении энергии сгорания пробы топлива путем сжигания пробы в среде сжатого кислорода. Количество тепла, выделившегося при горении, пропорционально величине энергии сгорания вещества.
В калориметре бомбовом “IKA-calorimeter system” модели C 5000 анализируемая проба помещается в калориметрическую бомбу, окруженную водой и находящуюся в калориметрическом сосуде. Калориметрический сосуд с бомбой помещается в хорошо изолированную оболочку с комбинированным нагревом/охлаждением. В результате выделения энергии при протекании процесса сгорания топлива температура воды в калориметрическом сосуде (Тк) растет.
Калориметр бомбовый “IKA-calorimeter system” модели C 5000 фирмы «IKA-WERKE GmbH & Co KG» представляет собой металлический калориметриметрический блок со встроенным микропроцессором, позволяющим осуществлять управление процессом измерения энергии сгорания топлива и обработки данных. Работа калориметра может проводиться в адиабатическом, изопериболическом или динамическом режиме. Широкий выбор принадлежностей и модульная конструкция систем обеспечивают их адаптацию пользователем для различных лабораторных задач.
Область применения калориметров - аналитические лаборатории в химической, коксовой, нефтехимической, энергетической, металлургической и других отраслях промышленности, а также лаборатории научно-исследовательских институтов.
Если калориметр запрограммирован на работу в адиабатическом режиме, то в течение выделения тепла при сгорании топлива в адиабатической оболочке одновременно изменяется температура оболочки (То) так, что разность (Тк) - (То) все время сохраняется минимальной, т.е. в идеальном случае между калориметром и оболочкой отсутствует теплообмен. Оболочка, как и калориметрический сосуд, снабжена датчиками температуры. С помощью этих датчиков в калориметре осуществляется очень чувствительное регулирование, которое с помощью нагрева/охлаждения приводит к тому, что малейшее изменение температуры сосуда приводит к точно такому же изменению температуры оболочки. Температура в калориметрическом сосуде измеряется платиновыми термометрами сопротивления с разрешающей способностью 0,0001 оС.
В случае работы калориметра в изопериболическом режиме, температура оболочки (То) поддерживается постоянной. Подъем температуры в калориметрическом сосуде корректируется с учетом поправки на теплообмен сосуда с оболочкой.
Заполнение бомбы кислородом и сброс давления после окончания анализа, наполнение и опорожнение калориметрического сосуда водой и регулировка температуры воды в оболочке осуществляется автоматически. Взвешивание пробы, помещение ее в тигель и бомбу, а также проверка содержимого бомбы после окончания анализа осуществляется вручную.
Калориметры модели С 5000 выпускаются в 6-ти исполнениях, различающихся комплектностью. В комплект исполнения С 5000 control Package 1/10 входит стандартная кало-
риметрическая бомба С 5010 и автоматическая система водоснабжения, которая обеспечивает термостатирование, заполнение и опорожнение калориметрического сосуда и оболочки. В исполнении С 5000 control Package 2/10 отсутствует система водоснабжения. Имеется возможность подачи охлаждающей воды через термостат KV 600, термостаты других изготовителей или водопроводную линию.
В комплект исполнения С 5000 control Package 1/12 входит специальная , устойчивая к галогенам калориметрическая бомба С 5012 и автоматическая система водоснабжения, которая обеспечивает термостатирование, заполнение и опорожнение калориметрического сосуда и оболочки . В исполнении С 5000 control Package 2/12 с бомбой С 5012 отсутствует система водоснабжения. Имеется возможность подачи охлаждающей воды через термостат KV 600, термостаты других изготовителей или водопроводную линию.
В комплект поставки С 5000 duocontrol Package 3/10 входят две измерительные ячейки С 5003, контроллер С 5000, калориметрические бомбы С 5010 в количестве двух штук, охлаждающая система С 5002. Версия С 5000 duocontrol Package 3/12 отличается от версии С 5000 duocontrol Package 3/10 исполнением калориметрических бомб С 5012 (устойчивым к галогенам).
Калориметры соответствуют требованиям DIN 51900-1-2000. «Топливо твердое и жид -кое. Определение высшей теплотворной способности в калориметрической бомбе и расчет низшей теплотворной способности. Часть 1. Общие положения, аппаратура и методы», ASTM D 240-00. «Standard Test Method for Heat of Combustion of Liquid Hydrocarbon Fuels by Bomb».

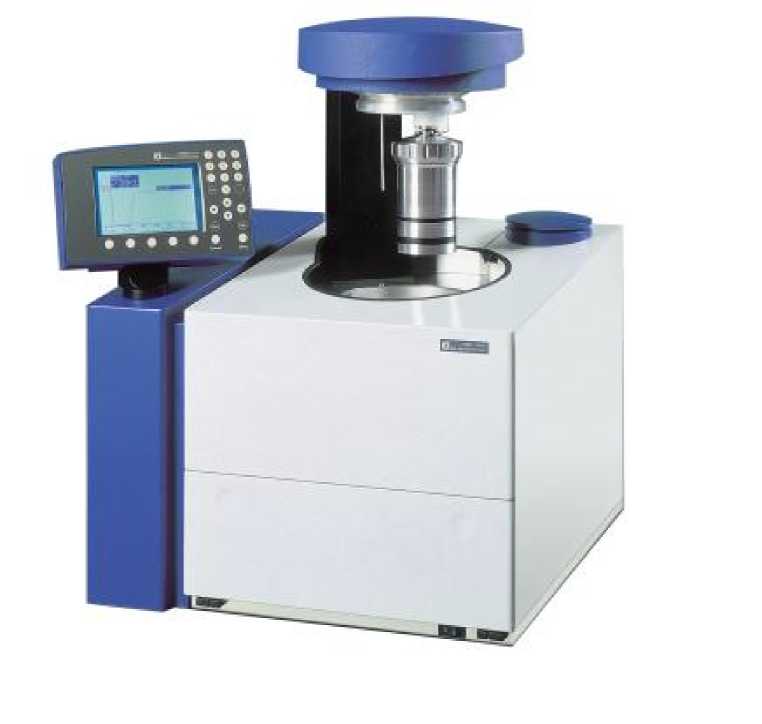

Рис.1. Внешний вид калориметра бомбового “IKA-calorimeter system” модели C 5000
Комплект поставки определяется заказом и отражается в спецификации .
Основной комплект
Наименование |
Количество |
Калориметр С 5000, состоящий из контроллера и измерительной камеры |
1 |
Охлаждающая система С 5001 |
1 |
Калориметрическая бомба |
1-3 |
Шланг для кислорода высокого давления со штуцерами |
1 |
Принтер ЕPSON LX-300 |
1 |
Комплект принадлежностей |
1 |
Комплект ЗИП |
1 |
Руководство по эксплуатации |
1 |
-
1 Диапазон измерений энергии сгорания , кДж
-
2 Пределы допускаемой относительной погрешности калориметра (адиабатический и изопериболический режимы)*,%
-
3 Предел допускаемого относительного среднего квадратического отклонения случайной составляющей погрешности калориметра (адиабатический и изопериболический режимы)*,%
-
4 Время проведения измерений , мин изопериболический режим адиабатический режим динамический режим
-
5 Разрешающая способность измерений температуры , ° C
-
6 Вместимость калориметрической бомбы , см 3
-
7 Напряжение питания переменного тока , В
15%.....+10%)
-
8 Частота , Гц
-
9 Потребляемая мощность , не более , кВт
-
10 Габаритные размеры калориметра, мм измерительный блок :
высота
ширина
глубина термостатирующий (охлаждающий) блок С5001:
(13 + 40)
± 0,1
0,05
22
(14-18)
10
0,0001
260(C 5010)
210 (C 5012)
220 (
50/60
1,3
440
380
-
11 Масса
термостатирующий блок, не более
-
12 Условия эксплуатации: диапазон температуры окружающей среды, °C от + 15 до + 25
диапазон относительной влажности окружающего воздуха, % от 20 до 80
