Номер по Госреестру СИ: 29562-17
29562-17 Измерители адгезии изоляционного покрытия газопроводов
(ИА-1)
Назначение средства измерений:
Измерители адгезии изоляционного покрытия газопроводов ИА-1 (далее - измерители) предназначены для измерений адгезии (усилия прилипания) битумного или полимерного изоляционного покрытий к поверхности трубопровода при контроле качества изоляционных работ в полевых и заводских условиях.
Внешний вид.
Измерители адгезии изоляционного покрытия газопроводов
Рисунок № 1
Внешний вид.
Измерители адгезии изоляционного покрытия газопроводов
Рисунок № 2
Внешний вид.
Измерители адгезии изоляционного покрытия газопроводов
Рисунок № 3
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом, а также методом термопечати -на фирменную табличку, которая клеится на корпус измерителя.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям адгезии изоляционного покрытия газопроводов ИА-1
ТУ РБ 00555028.027-96 Измеритель адгезии изоляционного покрытия газопроводов ИА-1. Технические условия
Поверка
Поверкаосуществляется по документу МП 331-97 «Измеритель адгезии изоляционного покрытия газопроводов ИА-1. Методика поверки, утвержденному ГП ЦЭСМ 18.11.1997 г.
Основные средства поверки:
- гири эталонные 4 разряда по ГОСТ 8.021-2015.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или на измеритель, как показано на рисунке 3.
Изготовитель
Научно-производственное республиканское унитарное предприятие «БЕЛГАЗТЕХНИКА» (РУП «БЕЛГАЗТЕХНИКА»)
Адрес: 220015, Республика Беларусь, г. Минск, ул. Гурского 30
Телефон (+37517) 207-65-61
Факс (+37517) 213-06-23
Испытательный центр
Экспертиза проведена Федеральным государственным унитарным предприятием
«Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт: http://www.vniim.ru
E-mail: info@vniim.ru
Принцип действия измерителей основан на измерении усилия сдвига битумного покрытия или полимерного покрытия. Усилие сдвига или отслаивания фиксируется индикатором, пропорционально деформации пружины.
Конструктивно измеритель состоит из плиты, корпуса, со встроенной пружиной, индикатора часового типа, сменных насадок и комплекта инструмента для выполнения подготовительных работ. Общий вид измерителя представлен на рисунке 1.
Рисунок 1 - Общий вид измерителя
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 2 и 3.
Рисунок 2 - Место пломбировки от несанкционированного доступа

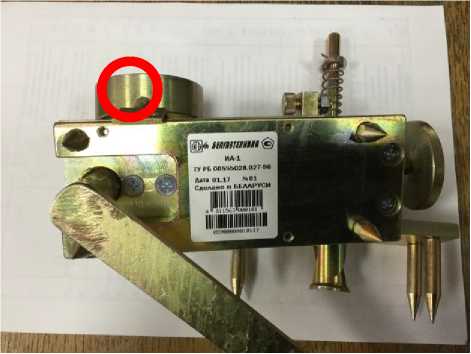

Рисунок 3 - Место нанесения знака поверки
Программное обеспечение отсутствует.Таблица 3 -
Наименование |
Обозначение |
Количество |
Измеритель адгезии изоляционного покрытия газопроводов ИА-1 |
11-95.6.00.00.000 |
1 шт. |
Зажим |
11-95.6.05.00.000 |
1 шт. |
Гайка |
11.95.6.00.00.025 |
1 шт. |
Наименование |
Обозначение |
Количество |
Прижим |
11-95.6.00.00.026 |
1 шт. |
Нож |
11-95.6.00.00.030 |
1 шт. |
Сверло |
11-95.6.09.00.000 |
1 шт. |
Паспорт |
11-95.6.00.00.000 ПС |
1 экз. |
Методика поверки |
МП 331-97 |
1 экз. |
Таблица 1 - Метрологические характеристики
Наименование характеристики, единицы измерений |
Значение |
Диапазон измерений усилия прилипания (адгезии), Н |
от 0 до 60 |
Пределы допускаемой относительной погрешности измерения адгезии, % |
±25 |
Таблица 2- Основные технические характеристики
Наименование характеристики, единицы измерений |
Значение |
Масса, кг, не более |
2,6 |
Толщина контролируемого покрытия, мм, не более |
15 |
Габаритные размеры, мм, не более |
110x250x90 |
Средняя наработка на отказ, ч |
10000 |
Средний срок службы, лет |
6 |
Условия эксплуатации: 0
|
от 10 до 35 от 45 до 80 |
