Номер по Госреестру СИ: 78853-20
78853-20 Измерители адгезии электронные
(ИА-2)
Назначение средства измерений:
Измерители адгезии электронные ИА-2 (далее - прибор) предназначены для измерений адгезии (усилия прилипания) битумного или полимерного изоляционного покрытия к поверхности металлического трубопровода при контроле качества изоляционных работ в полевых и заводских условиях.
Внешний вид.
Измерители адгезии электронные
Рисунок № 1
Внешний вид.
Измерители адгезии электронные
Рисунок № 2
Общие сведения
Дата публикации -
Срок свидетельства - 29.08.2024
Номер записи -
ID в реестре СИ - 1381198
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - НП РУП "Белгазтехника"
Страна - БЕЛАРУСЬ
Населенный пункт - г.Минск
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет V_30 представляет собой инструмент, позволяющий получить подробную информацию по поверкам по конкретной группе СИ. Отчет позволяет оперативно выделить лидеров рынка, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
В качестве входных данным может использоваться как готовый каталог групп СИ (более 10 тыс. групп, соствлен по справочникам и реестрам ФГИС АРШИН, есть возможность выбрать несколько групп СИ из списка), так и наименование группы СИ, заданное пользователем. Для построения отчета необходимо выбрать или ввести наименование интересующей группы средств измерений (или нескольких групп), год поиска и нажать кнопку "Далее".
Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок. Таблица состоит из 8 колонок по каждому типу СИ, относящемуся к выбранной группе средств измерений и содержит номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок (всего, первичных, периодических) и извещений, выполненных в указанном году.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1360 от 2020.08.07 ПРИКАЗ об утв типов СИ (признание) 4 Беларусь
Наличие аналогов СИ: Измерители адгезии электронные (ИА-2)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений НП РУП "Белгазтехника"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
16295-08 23.07.2018 |
Приборы для приготовления газовых смесей, ОО-3 НП РУП "Белгазтехника" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
19037-12 14.12.2017 |
Устройства контроля толщины изоляции, УКТ-2 НП РУП "Белгазтехника" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
21858-07 23.08.2018 |
Анализаторы, Мультикор-1 НП РУП "Белгазтехника" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
29562-17 23.12.2019 |
Измерители адгезии изоляционного покрытия газопроводов, ИА-1 НП РУП "Белгазтехника" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
29563-17 29.09.2021 |
Газоанализаторы, ИГ-9 НП РУП "Белгазтехника" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
37314-08 01.04.2013 |
Приборы для приготовления газовоздушных смесей, ОО-4 НП РУП "Белгазтехника" (БЕЛАРУСЬ г.Минск) |
ОТ |
1 год |
|
54786-13 10.09.2018 |
Измерители плотности сжиженного газа, ИПСГ НП РУП "Белгазтехника" (БЕЛАРУСЬ г.Минск) |
ОТ |
2 года |
|
57473-14 27.05.2019 |
Газоанализаторы, ИГ-12 НП РУП "Белгазтехника" (БЕЛАРУСЬ г.Минск) |
ОТ |
6 месяцев |
|
66275-16 29.10.2021 |
Газоанализаторы, ИГ-15 НП РУП "Белгазтехника" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
6 месяцев |
|
37314-08 23.12.2019 |
Приборы для приготовления газовоздушных смесей, ОО-4 НП РУП "Белгазтехника" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
19037-19 30.08.2023 |
Устройства контроля толщины изоляции, УКТ-2 НП РУП "Белгазтехника" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
|
54786-19 30.11.2023 |
Измерители плотности сжиженного газа, ИПСГ НП РУП "Белгазтехника" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
2 года |
|
57473-19 29.11.2021 |
Газоанализаторы, ИГ-12 НП РУП "Белгазтехника" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
6 месяцев |
|
78853-20 29.08.2024 |
Измерители адгезии электронные, ИА-2 НП РУП "Белгазтехника" (БЕЛАРУСЬ г.Минск) |
ОТ МП |
1 год |
Справочник является модернизированной копией реестра "Утверждённые типы средств измерений" (https://fgis.gost.ru/fundmetrology/registry/4) и содержит сведения о типах СИ, применяемых в сфере обеспечения единства измерений.
В отличии от официального Реестра справочник имеет систему предварительных фильтров:
- по типу производства (серийное или единичное);
- по группам стран (отечественные, импортные или все типы СИ);
- по наличию поверок в ФГИС АРШИН;
- по областям измерений.
Данные выводятся одной таблицей без необходимости "проваливаться" в каждую из записей для уточнения сведений. При наличии ОТ и МП приводится ссылка на ФГИС АРШИН. В таблице реализована система поиска и сортировки по любому из полей.
Справочник содержит более 100 тыс. записей и актуализируется не реже 1 раза в месяц.
Кто поверяет Измерители адгезии электронные (ИА-2)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Измерители адгезии электронные (ИА-2)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
В приборах используется встроенное программное обеспечение. Программное обеспечение выполняет функции по сбору, обработке, хранению и предоставлению измерительной информации.
Идентификация программы: в экране 3 нажать клавишу «<», ввести пароль 121, нажать клавишу «>» до выбора 1, нажать клавишу «<», выбрать 2 позицию, нажать клавишу «>» до выбора 2, нажать клавишу «<», выбрать 3 позицию, нажать клавишу «>» до выбора 1, затем нажать клавишу «Ввод», на экране отобразится номер версии программного обеспечения, нажать клавишу «<», на экране отобразится цифровой идентификатор программного обеспечения.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.2.077-2014.
Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
|
Таблица 1 - Идентификационные данные (признаки) программного обеспечения | |
|
Идентификационные данные (признаки) |
Значения |
|
Идентификационное наименование программного обеспечения |
14-18.4.05.300 Д12.1. Текст програм мы |
|
Номер версии (идентификационный номер) программного обеспечения |
1.0 |
|
Цифровой идентификатор программного обеспечения |
D21E1D04 |
Знак утверждения типа
Знак утверждения типананосится типографским способом в руководство по эксплуатации и на переднюю панель прибора способом, обеспечивающим ее сохранность в течение всего срока службы.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям адгезии электронным ИА-2
ТУ BY 100270876.201-2019 Измерители адгезии электронные ИА-2. Технические условия
Поверка
Поверкаосуществляется по документу МРБ МП.2932-2019 «ГСИ. Измерители адгезии электронные ИА-2. Методика поверки», утвержденному БелГИМ 05.11.2019 г.
Основные средства поверки:
эталонные гири 4-го разряда по приказу Росстандарта от 29.12.2018 г. № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы».
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или на лицевую поверхность прибора, как указано на рисунке 2.
Изготовитель
Научно-производственное республиканское унитарное предприятие «БЕЛГАЗТЕХНИ-КА» (РУП «БЕЛГАЗТЕХНИКА»)
Адрес: 220015, Республика Беларусь, г. Минск, ул. Гурского, 30
Телефон: +3(7517) 207-65-61, факс: (+37517) 213-06-23
Web-сайт: www.belgastechnika.by
E-mail: marketing@belgastechnika.by
Испытательный центр
Экспертиза проведена Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: +7 (812) 251-76-01 Факс: +7 (812) 713- 01-14
Web-сайт: www.vniim.ru
Принцип действия прибора основан на измерении усилия сдвига битумного или полимерного покрытия, поступающего с тензодатчика.
Конструктивно прибор состоит из:
-
- блока управления и индикации;
-
- блока аккумуляторов;
-
- датчика для измерения усилия прилипания;
-
- каретки;
-
- станины.
В состав блока управления и индикации входят:
-
- символьный жидкокристаллический индикатор;
-
- клавиатура из 8 клавиш;
-
- светодиодная индикация предельного значения усилия и заряда аккумулятора;
-
- динамик звуковой сигнализации.
Общий вид прибора представлен на рисунке 1.

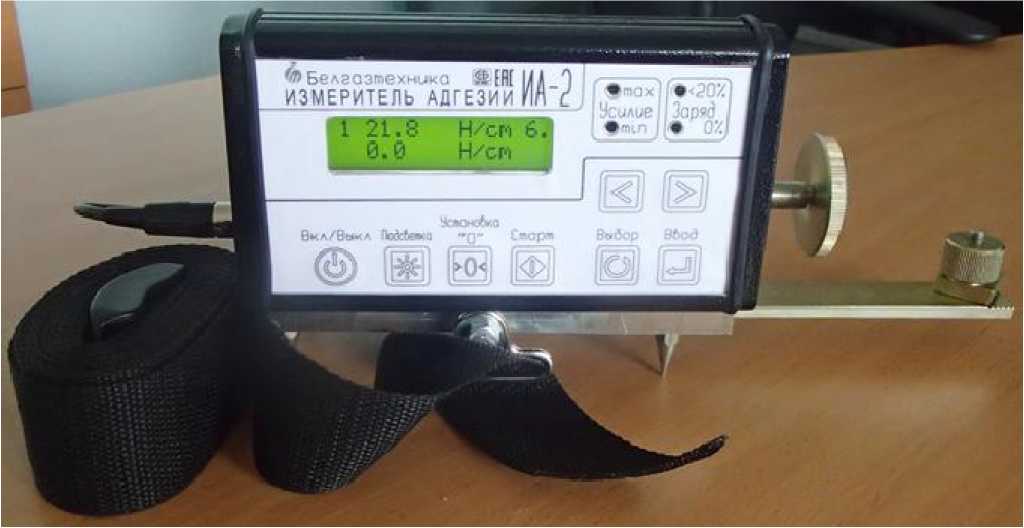

Рисунок 1 - Общий вид измерителя адгезии электронного ИА-2
Схема пломбировки от несанкционированного доступа и обозначение места для нанесения знака поверки приведена на рисунке 2.
Место пломбирования знака поверки в виде наклей-
ки
Рисунок 2 -Схема пломбировки от несанкционированного доступа и обозначение места для нанесения знака поверки
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Измеритель адгезии электронный ИА-2 |
14-18.4.00.000 |
1 шт. |
|
Адаптер сетевой |
GS12E07-P1I* |
1 шт. |
|
Зажим |
11-95.6.05.00.000 |
1 шт. |
|
Гайка |
11-95.6.00.00.025 |
1 шт. |
|
Прижим удерживающий |
14-18.4.04.000 |
1 шт. |
|
Нож |
11-95.6.00.00.030 |
1 шт. |
|
Сверло |
11-95.6.09.00.000 |
1 шт. |
|
Ремень удерживающий |
- |
1 шт. |
|
Руководство по эксплуатации |
14-18.4.00.000 РЭ |
1 экз. |
|
Упаковка |
14-18.4.07.000 |
1 шт. |
|
Методика поверки |
МРБ МП. 2932-2019 |
1 экз. |
|
* Допускается использование других адаптеров сетевых, имеющих аналогичные технические характеристики и соответствующие требованиям ТР ТС 004/2011 и ТР ТС 020/2011 | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений усилия прилипания (адгезии), Н |
От 0 до 90 |
|
Пределы допускаемой относительной погрешности измерения усилия прилипания, % |
±25 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время непрерывной работы прибора после заряда батареи аккумуляторов в нормальных условиях, ч, не менее |
8 |
|
Габаритные размеры, мм, не более
|
270 120 140 |
|
Масса, кг, не более |
2,4 |
|
Параметры электрического питания:
|
от (2,0 + 0,1) до (2,8 + 0,14) 0,08 |
|
Условия эксплуатации приборов:
|
от -20 до +50 от -30 до +50 98 |
|
Средняя наработка на отказ, ч |
10000 |
|
Средний срок службы, лет |
8 |
