Принцип измерения содержания оксида углерода, диоксида углерода и суммы углеводородов основан на избирательном поглощении анализируемым компонентом инфракрасного излучения. Анализируемый газ поступает в кювету газоанализатора, где определяемые компоненты, взаимодействуя с излучением, вызывают его поглощение в соответствующих спектральных диапазонах. Поток излучения характерных областей спектра выделяется интерференционными фильтрами и преобразуется в электрические сигналы, пропорциональные концентрации оксида углерода, диоксида углерода и углеводородов.

Принцип измерения содержания кислорода и оксида азота - электрохимический. Анализируемый газ поступает к измерительному электроду, на котором происходит электрохимическая реакция. Между измерительным электродом и дополнительным электродом сравнения, за счет этой реакции, возникает соответствующая постоянная разность потенциалов, пропорциональная содержанию определяемого компонента.

Принцип действия датчика частоты вращения коленчатого вала основан на индуктивном методе определения частоты импульсов тока в системе зажигания двигателей внутреннего сгорания, с бесконтактной и контактной одноискровой системой зажигания с высоковольтным распределением.

Принцип действия датчика измерения температуры масла основан на измерении зависимости сопротивления от изменения температуры.

Газоанализатор АВГ-4 представляет собой промышленный автоматический переносной показывающий прибор непрерывного действия.

Газоанализатор состоит из системы пробоотбора и пробоподготовки, преобразователя первичного, состоящего из блока измерительного (БИ) и блока электронного (БЭ).

Конструктивно газоанализатор выполнен в металлическом корпусе, предназначенном для установки на горизонтальной поверхности.

Система пробоотбора и пробоподготовки газоанализатора включает газозаборный зонд, пробоотборный шланг, фильтр грубой очистки (бензиновый фильтр), тройник, пневмосопротивление, 2 насоса, каплеотбойник, фильтр тонкой очистки. Сброс конденсированной влаги производится автоматически.

Блок измерительный содержит оптический блок, в котором имеются излучатель, измерительная кювета, 4 пироэлектрических приемника излучения, перед которыми размещены 4 интерференционные фильтры. Излучение модулируется обтюратором.

Индикация приборов - светодиодная.

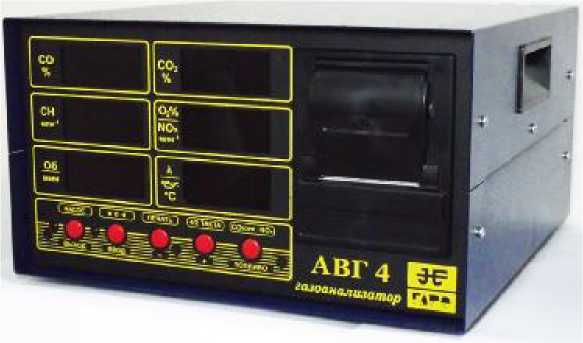

Общий вид газоанализатора (вид спереди) представлен на рисунке 1.

Рисунок 1 - Газоанализатор АВГ-4.

Таблица 4

Примечание: *исполнение газоанализатора определяется Заказчиком.

**Поставляется за отдельную плату по заказу потребителя.

Допускается замена комплектующих изделий без ухудшения их параметров.

1. Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов АВГ-4 по измерительным каналам приведены в таблице 2.

Таблица 2.

Примечания:* Абсолютная или относительная погрешность, что больше.

Коэффициент l вычисляется прибором по измеренным значениям СО, СН, СО2 и О2

Исполнения газоанализаторов АВГ-4-1 соответствуют 1 классу,

Исполнения газоанализаторов АВГ-4-0 соответствуют 0 классу

Исполнения газоанализаторов АВГ-4-00 соответствуют 00 классу по ГОСТ Р 52033-2003 с изменением 1.

Каждое основное исполнение имеет 2 дополнительных исполнения, отличающихся комплектом поставки, представленным в таблице 3:

Таблица 3

• 2. Пределы допускаемой вариации показаний газоанализатора равны 0,5 в долях от пределов допускаемой основной погрешности

• 3. Номинальная цена единицы наименьшего разряда

для СО                                                    0,001 _-%₁

для СН, NO                                              1 млн^-1

для О2, СО2                                               0,01 %

• 4. Время установления показаний, Т0,9, с, не более:

для каналов СО, СН, СО2

для каналов О2, NO

• 5. Габаритные размеры первичного преобразователя, мм, не более:

Длина

Ширина

Высота

• 6. Масса газоанализатора, кг, не более:

• 7. Время прогрева (при 20 ^оС) мин, не более:

• 8. Питание прибора: -от сети переменного тока напряжением (220 _-⁺₁¹₅⁰ ) В с частотой (50 ± 1) Гц. -от источника постоянного тока с напряжением питания:

а) 12 В от 9 В до 16 В;

б) 24 В от 16 В до 32 В

• 9. Мощность, потребляемая в режиме измерения, В^А, не более:

• 10. Средняя наработка на отказ, ч:

• 11. Срок службы, лет:

• 12. Условия эксплуатации:

Диапазон температуры окружающей среды: от 0 до 40 °С;

Лист № 5 Всего листов 7 Диапазон относительной влажности окружающей среды: до 85 % без конденсации влаги; Диапазон атмосферного давления: от 86 до 106,0 кПа

• 13. Параметры анализируемой газовой среды: Температура анализируемой смеси, не более: плюс 200 °С. Состав и содержание анализируемой газовой смеси (основные компоненты) на входе газоанализатора, объемная доля, %, не более:

CO

Сумма углеводородов (по гексану)

CO2

O2

NO

N2                                                           остальное
