Номер по Госреестру СИ: 27847-04
27847-04 Излучатели измерительные
(1И-1А)
Назначение средства измерений:
Излучатели измерительные 1И-1А (в дальнейшем - излучатели) предназначены для создания нормированного акустического давления в водной среде в условиях свободного поля.
Внешний вид.
Излучатели измерительные
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 28.07.2021
Номер записи -
ID в реестре СИ - 334625
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет данных , 1И-1А, -,
Производитель
Изготовитель - ОАО "Концерн "Океанприбор"
Страна - РОССИЯ
Населенный пункт - г.С.-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 23
Выдано извещений - 0
Кол-во периодических поверок - 14
Кол-во средств измерений - 8
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№3041 от 2024.12.23 Об утверждении информационно-технического справочника по наилучшим доступным технологиям "Сжигание топлива на крупных установках в целях производства энергии" ИТС 38-2024
№882 от 2015.07.28 О продлении срока действия свидетельств об утверждении типа средств измерений
№1630 от 2005.11.28 О предоставлении лицензии на осуществление деятельности по изготовлению и ремонту средств измерений ФГУП ЦНИИ "Морфизприбор"
№2206 от 2022.09.05 ПРИКАЗ_Об утверждении типов средств измерений (17)
№2596 от 2024.10.31 Приказ об утверждении Программы национальной стандартизации на 2025 год
Наличие аналогов СИ: Излучатели измерительные (1И-1А)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ОАО "Концерн "Океанприбор"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
19030-99 01.03.2010 |
Уровнемеры ультразвуковые, УЗУ-2 ОАО "Концерн "Океанприбор" (РОССИЯ г.С.-Петербург) |
1 год | |
|
27845-04 01.11.2009 |
Излучатели измерительные, 1ИIБ ОАО "Концерн "Океанприбор" (РОССИЯ г.С.-Петербург) |
1 год | |
|
27845-10 28.07.2021 |
Излучатели измерительные, 1И1Б ОАО "Концерн "Океанприбор" (РОССИЯ г.С.-Петербург) |
ОТ |
1 год |
|
27846-04 28.07.2021 |
Излучатели измерительные, 1И-IIАМ ОАО "Концерн "Океанприбор" (РОССИЯ г.С.-Петербург) |
ОТ МП |
1 год |
|
27847-04 28.07.2021 |
Излучатели измерительные, 1И-1А ОАО "Концерн "Океанприбор" (РОССИЯ г.С.-Петербург) |
ОТ МП |
1 год |
|
27848-04 01.11.2009 |
Гидрофоны измерительные мелководные, 1П1М, 1П2М, 1П3М, 1П4М ОАО "Концерн "Океанприбор" (РОССИЯ г.С.-Петербург) |
1 год | |
|
27849-04 01.11.2009 |
Гидрофоны измерительные глубоководные, 1П1Г, 1П2Г, 1П3Г ОАО "Концерн "Океанприбор" (РОССИЯ г.С.-Петербург) |
1 год | |
|
27850-04 28.07.2021 |
Гидрофоны измерительные, 1П ОАО "Концерн "Океанприбор" (РОССИЯ г.С.-Петербург) |
ОТ МП |
1 год |
|
47316-11 01.08.2016 |
Приборы, 3 ОАО "Концерн "Океанприбор" (РОССИЯ г.С.-Петербург) |
ОТ |
1 год |
Отчет IS_4 представляет собой инструмент, позволяющий получить подробную информацию о соотношении между импортными и отечественными типами СИ в рамках конкретной области измерений. Отчет позволяет оперативно выделить лидеров рынка в конкретной области измерений, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
Для построения отчета необходимо выбрать интересующую область измерений, год поиска и нажать кнопку "Далее".
Результаты обработки данных представлены таблицей и тремя графиками.
Таблица содержит 3 колонки (отечественные, импортные и недружественные типы СИ). По каждому типу СИ приведены номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок, выполненных в указанном году. В конце таблице приводится сводная статистика по общему количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
В конце отчета приводится 3 интерактивных графика в виде круговых диаграмм, визуализирующих результаты, представленные в таблице. Графики имеют возможность масштабирования и экспорта данных в Exel.
Кто поверяет Излучатели измерительные (1И-1А)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "КОНЦЕРН "ОКЕАНПРИБОР" (РОСС СОБ 3.00242.2014) | 14 | 3 | 0 | 14 | 0 | 13 | 0 | 13 | ||
| АО "КОНЦЕРН "ОКЕАНПРИБОР" (РОСС СОБ 3.00242.2014) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ОАО "Концерн "Океанприбор" (РОСС СОБ 3.00242.2014) | 5 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Излучатели измерительные (1И-1А)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист формуляра ЛУЗ.837.582 ФО и руководства по эксплуатации ЛУЗ.837.582 РЭ типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
ЛУЗ.837.582 ТУ . Излучатель измерительный 1И-1А. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к излучателям измерительным 1И-1А
ЛУЗ.837.582 ТУ. Излучатель измерительный 1И-1А. Технические условия.
Изготовитель
Открытое акционерное общество «Концерн «Океанприбор »
ИНН 7813341546 Юридический адрес: 197376, Санкт-Петербург, Чкаловский проспект, 46.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»).
Принцип действия излучателя основан на обратном пьезоэлектрическом эффекте, заключающемся в преобразовании действующего на излучатель электрического напряжения в упругие деформации.
Излучатель состоит из 16-ти цилиндрических пьезокерамических элементов, установленных на несущей металлической трубе и стянутых фланцами. Пьезоэлементы, изготовлены из материала ЦТСНВ-3. Для обеспечения герметичности на наружную поверхность пьезоэлементов надевается резиновый чехол. Электрические пьезоэлементы соединены параллельно в 3 группы, что позволяет осуществлять изменение высоты излучающей поверхности коммутатором. С целью обеспечения направленного излучения в горизонтальной плоскости излучатель снабжен съемным экраном. Пломбирование излучателей не предусмотрено.
Общий вид излучателя и место нанесения знака утверждения типа представлены на рисунке 1.

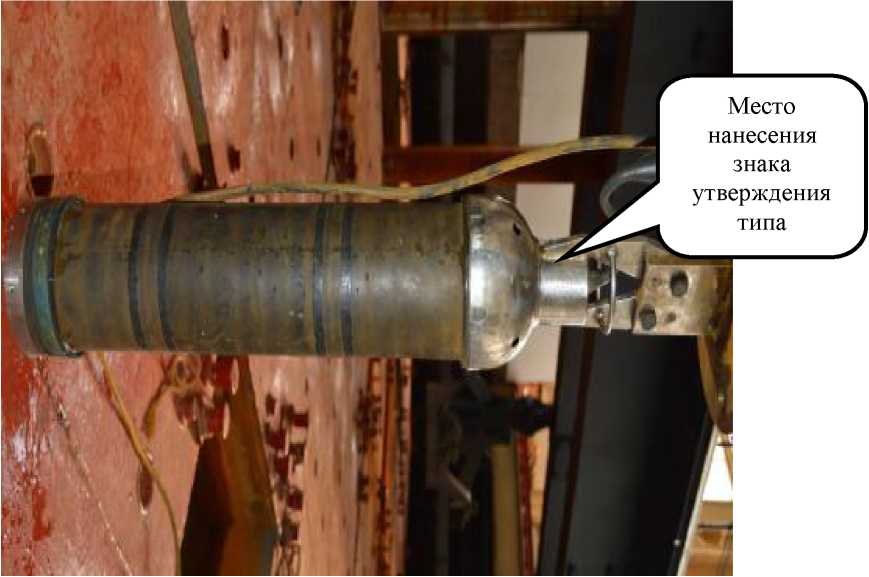

Рисунок 1- Общий вид излучателя
Таблица 2
|
Наименование |
Обозначение |
Кол. |
Примечание |
|
Излучатель 1И-1А |
ЛУЗ.837.582 |
1 | |
|
Руководство по эксплуатации |
ЛУЗ.837.582 РЭ |
1 | |
|
Формуляр (со свидетельством о поверке) |
ЛУЗ.837.582 ФО |
1 | |
|
Провод соединительный длиной 3 м |
НФ4863.001 |
1 | |
|
Провод соединительный длиной 20 м |
НФ4863.000 |
1 | |
|
Провод соединительный длиной 50 м |
НФ4863.000-01 |
1 |
по заказу |
|
Провод соединительный длиной 100 м |
НФ4863.000-02 |
1 |
по заказу |
|
Ящик укладочный |
ЛУ4.152.719. |
1 | |
|
Ящик укладочный |
ЛУ4.863.001 |
1 |
по заказу |
|
Ящик укладочный |
ЛУ4.164.115-09 |
1 |
по заказу |
Основные метрологические характеристики представлены в таблице 1. Таблица 1
|
Название, Обозначение |
Рабочий диапазон частот, кГц |
Чувствительность на частоте 1,0 кГц, Па^м/В |
Неравномерность характеристики направленности в горизонтальной плоскости на частоте 10,0 кГц, дБ, не более |
Масса, кг |
Габаритные размеры, мм, не более |
|
1И-1А |
1,0 - 10,0 |
0,7±0,2 |
6,0 |
+1,5 30 -1,8 |
длина 826 0 138 |
Пределы допускаемой относительной погрешности чувствительности при доверительной вероятности Р=0,95, дБ ± 2,0.
Звуковое давление на частоте 1,0 кГц на расстоянии 5,5 м от излучателя при уровне возбуждения 150 В, Па, не более 19,0 ± 5,4.
Рабочие условия применения:
- температура воды при измерениях, °С от минус 4 до плюс 35;
- гидростатическое давление, МПа, не более 1,0.
