Номер по Госреестру СИ: 27759-04
27759-04 Преобразователи многопараметрические измерительные
(3808)
Назначение средства измерений:
Преобразователи многопараметрические измерительные 3808 (далее - преобразователи) предназначены для непрерывного преобразования значений измеряемых параметров среды (жидкость, газ, пар): избыточного давления и температуры или избыточного давления, разности давления и температуры, а также других параметров среды, определяемых по значениям давления или температуры (уровень или плотность жидкости, расход жидкости или газа) в унифицированный сигнал постоянного тока и цифровой код.
Внешний вид.
Преобразователи многопараметрические измерительные
Рисунок № 1
Программное обеспечение
Программное обеспечение (далее - ПО) преобразователей - встроенное и внешнее, идентификационные данные ПО приведены в таблице 1.
Встроенное ПО, влияющее на метрологические характеристики преобразователей, устанавливается в энергонезависимую память преобразователя в производственном цикле на заводе-изготовителе и в процессе эксплуатации изменению не подлежит. Встроенное ПО имеет уровень защиты «средний» - по Р 50.2.077-2014.
Внешнее ПО OpenBSI Utilities/BSI Config, не влияющее на метрологические характеристики преобразователей, содержит широкий спектр инструментальных средств для работы с преобразователями. Оно позволяет выполнять:
-
- конфигурирование преобразователя (выбор единиц измерения, выбор режима работы преобразователя, выбор диапазона аналогового выхода и др.);
-
- конфигурирование интерфейса связи преобразователя (FSK, RS-232, RS-485);
-
- калибровку преобразователя;
-
- установку парольной защиты от несанкционированного доступа.
Программное обеспечение OpenBSI Utilities/BSI Config не даёт доступ к встроенному ПО и не позволяет вносить в него изменения.
Таблица 1 - И |
дентификационные данные программного обеспечения | |||
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора |
Встроенное ПО |
c 10560.bin c 10560.cab c 30560.bin c 30560.cab |
Не ниже 5.60 |
Не используется | |
Внешнее ПО OpenBSI Utilities/ BSI Config |
395575-02-8 |
Не ниже V5.9 |
Не используется |
Знак утверждения типа
Знак утверждения типананосится фотохимическим способом на корпус преобразователя и типографским способом на титульный лист эксплуатационной документации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в руководстве по эксплуатации «Преобразователи многопараметрические измерительные 3808».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям многопараметрическим измерительным 3808
-
1. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
-
2. Техническая документация фирмы «Bristol Inc.», США.
Поверка
Поверкаосуществляется по документу МП 27759-04 «Преобразователи многопараметрические измерительные 3808. Методика поверки», утвержденному ФГУП «ВНИИМС» 14.09.2009 г.
При проведении поверки применяются следующие средства поверки:
-
- грузопоршневые манометры МП-2,5; МП-6; МП-60; МП-600 - 1 и 2 разрядов;
-
- задатчики давления Метран-503 Воздух; Метран-504 Воздух, класс точности 0,02;
-
- образцовая катушка сопротивлений Р 331, сопротивление 100 Ом; класс точности 0,01;
-
- цифровой вольтметр Щ 1516, верхний предел измерений 5 В, класс точности 0,015;
-
- магазин сопротивлений Р4831; сопротивление до 111111,1 Ом; класс точности 0,02/240-6.
Изготовитель
фирма «Bristol Inc.», США;
адрес: 1100 Buckingham St., Watertown, CT 06795, USA.
Заявитель
ООО «Эмерсон»,
Россия, 115114, г. Москва, ул. Летниковская, д.10, стр.2
Тел.: +7 (495) 9819811, (495) 9959559
Факс: +7 (495) 9819810, (495) 4248850
Info.ru@Emerson.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46 Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия преобразователей основан: в части измерений давления на использовании свойств упругого деформируемого элемента первичного тензорезистивного преобразователя, в части измерений температуры - на использовании платинового термометра сопротивления.
Преобразование измеряемого давления может быть линейным или пропорциональным квадратному корню.
Под воздействием измеряемого давления деформируемый упругий элемент преобразователя вызывает пропорциональное изменение электрического сопротивления тензорезисторов, собранных по мостовой схеме, которое в дальнейшем преобразуется и усиливается для формирования цифрового кода или унифицированного токового аналогового выходного сигнала. Преобразователь собран по двухпроводной схеме. С помощью модема измерительная информация может передаваться дистанционно. Предусмотрена возможность осуществления преобразователем ряда «интеллектуальных» функций: дистанционной регулировки «нуля» и «диапазона», частичной компенсации внешних воздействий (температуры измеряемой среды, вибрации и т.д.), а также самодиагностики.
Преобразователи имеют следующие модели:
-
- 3808-10А - для измерения уровня, расхода и температуры жидкостей и газов;
-
- 3808-30А - для измерения расхода, уровня, давления и температуры жидкостей и газов. Общий вид преобразователей приведен на рисунке 1.
а) б)

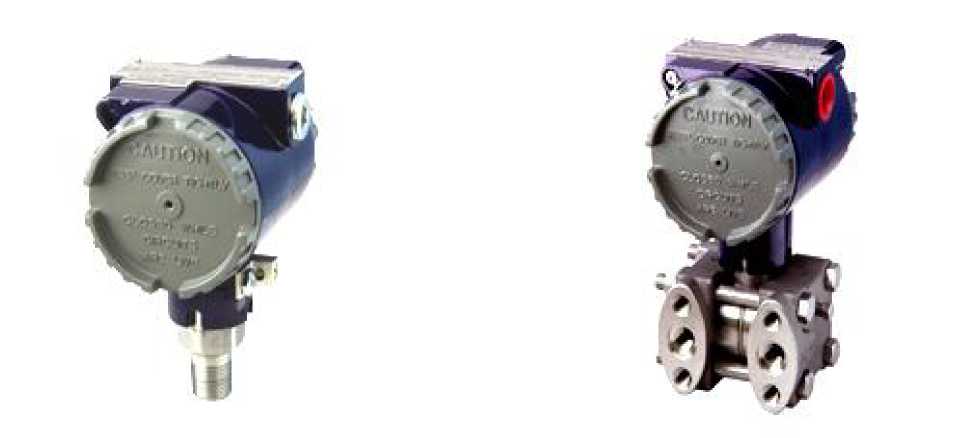

Рис.1 - Общий вид преобразователей: а) преобразователь модели 3808-10А; б) преобразователь модели 3808-30А.
Комплектность поставки преобразователей приведена в таблице 3.
Таблица 3 - Комплектность поставки преобразователей
Наименование |
Кол-во |
Примечание |
Преобразователь |
1 |
В соответствии с заказом |
Руководство по эксплуатации |
1 |
Допускается прилагать (в зависимости от заказа) 1 шт. на каждые 10 преобразователей, поставляемых в один адрес. |
Принадлежности по заказу:
|
В соответствии с заказом |
преобразователей приведены в таблице 2.
Таблица 2 - преобразователей
Наименование параметра |
Значение |
Диапазон измерений:
|
от (от 0 до 1,87) до (от 0 до 172,4) [от (0 до 0,2 до (от 0 до 25)]; от (0 до 0,003) до (от 0 до 30) [от (от 0 до 0,43) до (от 0 до 4351,2)]; от минус 50 до плюс 450 |
Пределы допускаемой основной приведённой погрешности измерений по каналам избыточного давления и разности давлений, % |
± 0,075 от ВПИ или ± 0,015 от URL |
Пределы допускаемой основной абсолютной погрешности измерений по каналу температуры, °С |
± 0,35 |
Продолжение таблицы 2 | |
Пределы допускаемой дополнительной приведенной погрешности (сдвиг нуля и диапазона) от влияния температуры окружающей среды в рабочем диапазоне температур на каналы давления и разности давлений, % от URL, не более |
± 0,18 |
Пределы допускаемой дополнительной погрешности от влияния статического давления (для канала измерений разности давлений), %:
|
± 0,1 (URL) на каждые 6,9 МПа ± 0,1 от измеряемого значения на каждые 6,9 МПа |
Статическое давление, МПа |
от 0 до 6,9 |
Выходной сигнал:
|
от 4 до 20 ЖК индикатор на 4-1/2 разряда протоколы BSAR и Modbus с интерфейсом RS-485 или FSK |
Напряжение питания, В |
от 5 до 42 |
Потребляемый ток, мА |
2; 3,2 |
Диапазон рабочих температур, °С |
от минус 40 до плюс 85; от минус 30 до плюс 70 (с ЖК индикатором) |
Габаритные размеры, мм, не более:
|
220x185x127 241x185x127 |
Масса, кг, не более:
|
3,4 (3,6) 5 (5,2) |
Примечание: ВПИ - верхний предел измерений, калибруемый диапазон; URL - верхний допустимый предел измерений. |
