Номер по Госреестру СИ: 27725-13
27725-13 Системы измерительные калориметрические газовые
(RBM 2000)
Назначение средства измерений:
Системы измерительные калориметрические газовые RBM 2000 предназначены для измерения в непрерывном режиме объемной теплоты сгорания и плотности горючих газов, включая природный газ (в дальнейшем газы) с последующим расчетом индекса Воббе.

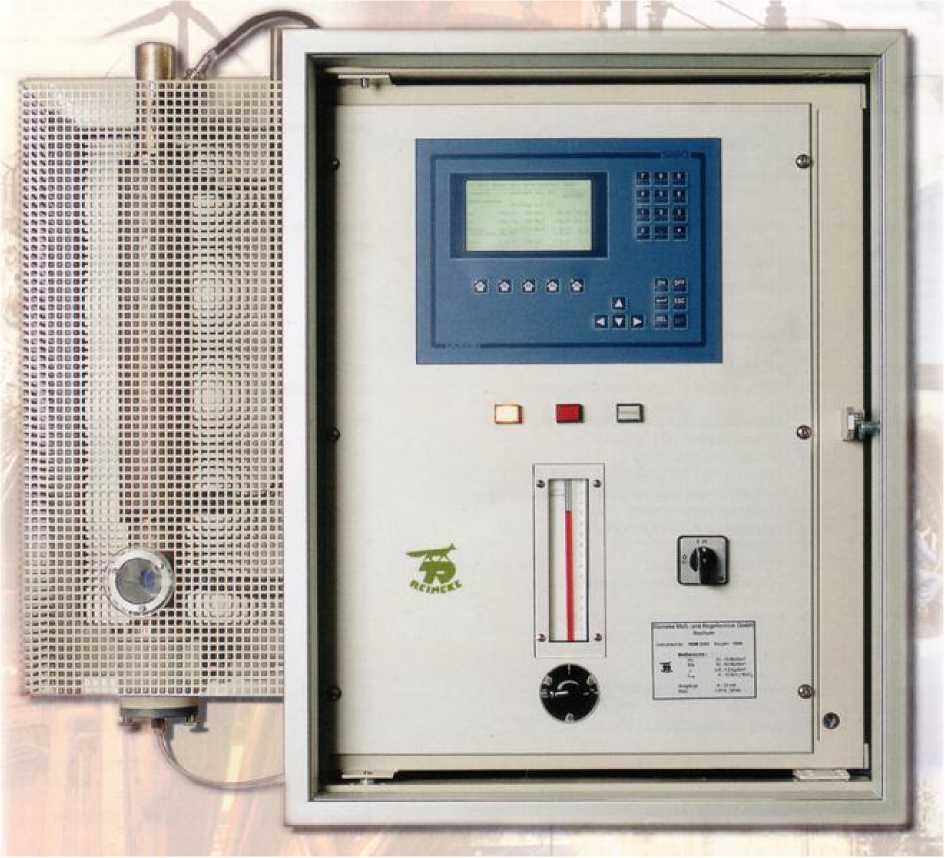

Внешний вид.
Системы измерительные калориметрические газовые
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 15.03.2018
Номер записи - 112052
ID в реестре СИ - 334452
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
RBM 2000,
Производитель
Изготовитель - Фирма "Reineke Mess-und Regeltechnik GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 365 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Системы измерительные калориметрические газовые (RBM 2000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Reineke Mess-und Regeltechnik GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
27725-04 01.11.2009 |
Системы измерительные калориметрические газовые, RBM 2000 Фирма "Reineke Mess-und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
6 месяцев | |
|
27725-13 15.03.2018 |
Системы измерительные калориметрические газовые, RBM 2000 Фирма "Reineke Mess-und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
44796-10 01.08.2015 |
Калориметры газовые, WI Фирма "Reineke Mess-und Regeltechnik GmbH" (ГЕРМАНИЯ ) |
ОТ |
6 месяцев |
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок СИ по разделам областей измерений. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по разделам областей измерений, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько разделов.
Столбчатая диаграмма демонстрирует то же распределение поверок по разделам областей измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Кто поверяет Системы измерительные калориметрические газовые (RBM 2000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ «Кемеровский ЦСМ» (72) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Системы измерительные калориметрические газовые (RBM 2000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Встроенное программное обеспечение систем измерительных калориметрических газовых RBM 2000 выполняет функции сбора, обработки, представления и передачи измерительной информации, управляет режимами работы, осуществляет непрерывный контроль параметров. Идентификационные данные программного обеспечения (ПО)
|
Наименование программного обеспечения |
Идентификационное на именование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (кон трольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Reineke Mess-und Regeltechnik GmbH |
RBM 2000 |
5438cC0G |
6BC422AD28CB1D81 456070D6DC8F5B6F |
MD5 |
Уровень защиты ПО СИ от непреднамеренных и преднамеренных изменений соответствует уровню “С” (по МИ 3286-10).
Влияние ПО на результаты измерений учтено при нормировании метрологических характеристик систем измерительных калориметрических газовых RBM 2000.
Лист № 3 всего листов 4
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа систем измерительных калориметрических газовых RBM 2000 наносится на титульный лист Руководства по эксплуатации и на боковую поверхность прибора в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Руководство по эксплуатации. Системы измерительные калориметрические газовые RBM 2000.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам измерительным калориметрическим газовым RBM 2000
-
1. ГОСТ Р 8.667-2009 ГСИ. Государственная поверочная схема для средств измерений
энергии сгорания, удельной энергии сгорания и объемной энергии сгорания (калориметров сжигания).
-
2. ГОСТ Р 8.668-2009 ГСИ. Теплота (энергия) сгорания объемная природного газа. Об
щие требования к методам измерений.
-
3. ГОСТ 8.024-2002 ГСИ. Государственная поверочная схема для средств измерений
плотности
-
4. Техническая документация фирмы изготовителя.
Поверка
Поверкаосуществляется по документу «Системы измерительные калориметрические газовые RBM 2000. Методика поверки» МП 2414-0058-2012, утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 22 октября 2012 г.
Основные средства поверки: Рабочие эталоны 1-го и 2-го разряда по ГОСТ 8.667-2009.
Изготовитель
Фирма «Reineke Мев-und Regeltechnik GmbH», Германия,
Адрес: Von-Ebner-Eschenbach-Str. 5, D-44807 Bochum, тел. +49 (0) 2349595 0, факс +49 (0) 2349595 20
e-mail: info@reineke-online.info, http://www.reineke-online.com
Заявитель
ООО «ПРОМАТИС»,
Адрес: 454080, г. Челябинск, ул. Энтузиастов 6а, тел./факс (351) 2657135
e-mail: info@promatis.ru, http://www.promatis.ru
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева»,. регистрационный номер № 30001-10 Адрес: С-Пб, 190005, Московский пр., 19, , тел. (812) 251-76-01, факс (812) 713-01-14 e-mail: info@vniim.ru
Принцип действия систем измерительных калориметрических газовых RBM 2000 основан на определении низшей объемной теплоты сгорания (ОТС) косвенным методом, базирующемся на стехиометрическом уравнении сгорания, при котором измерению подлежат не тепловые характеристики газа, а такие физические свойства газа, как плотность, молярная масса, остаточное содержание кислорода в продуктах сгорания. По балансу кислорода вычисляется такой параметр, как минимальная потребность воздуха для сжигания, отвечающая стехиометрическому горению. Для расчета индекса Воббе дополнительно используется измеренное значение относительной плотности газа.
Измеряемый горючий газ первоначально попадает в камеру измерения плотности. Его плотность вычисляется из температуры газа и измеренной частоты звука, возникающего при прохождении газа через «трубку-свисток». После того, как газ пройдет «трубку-свисток», он смешивается с воздухом. Перед входом воздуха и горючего газа в камеру сгорания их температура измеряется с помощью термометра сопротивления. В горелке смесь газа с воздухом зажигается с помощью электрода. После успешного зажигания и формирования полноценного пламени микропроцессор блока управления переводит систему в режим измерения. Во время горения газа постоянно измеряются температура горючего газа, температура воздуха, используемого для сжигания, остаточное содержание кислорода в продуктах сгорания и частота звука, возникающего при прохождении горючего газа через «трубку-свисток». Топливный воздух, а также воздух, используемый для охлаждения камеры сгорания, подается с помощью вентилятора или используется сжатый воздух из баллона.
Системы измерительные калориметрические газовые RBM 2000 представляют собой измерительный комплекс со встроенным микропроцессором, позволяющим осуществлять управление процессом сжигания горючих газов, проводить измерение выбранных физических свойств с одновременным выводом на экран основных теплофизических параметров горючего газа: низшей объемной теплоты сгорания, плотности и индекса Воббе.
Блок управления является центральным ядром измерительного комплекса. Он построен по модульному принципу и состоит из отдельных сборочных единиц.
Обслуживание блока управления происходит с помощью панели управления. Встроенный жидкокристаллический дисплей отображает текущий режим, значения измеряемых параметров и подает информацию о возникших неполадках. Для регистрации и сохранения измеренных величин, которые передаются в виде аналоговых сигналов, используется самописец типа 4100G.
Рис.1. Внешний вид систем измерительных калориметрических газовых RBM 2000
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений: | |
|
Объемной теплоты сгорания и индекса Воббе |
верхний предел - свободно выбираемый из диапазона 3 - 100 МДж/м3, нижний предел = 50...100% от ВПИ |
|
плотности |
свободно выбираемый внутри диапазона 0 - 2 кг/м3 |
|
Пределы допускаемой приведенной погрешности измерения от верхнего предела измерений в диапазоне 3-100 МДж/м3: | |
|
ОТС и индекса Воббе |
± 1,0 |
|
плотности |
± 1,0 |
|
Пределы допускаемой относительной погрешности измерения ОТС и индекса Воббе в диапазоне 28-40 МДж/м3 (природный газ), % |
± 0,6 |
|
Время отклика, с |
1 |
|
Время установления показаний, с, не более |
10 |
|
Время выхода на рабочий режим, мин, не более |
30 |
|
Давление газа на входе в систему, Па |
2500 - 4000 |
|
Расход горючего газа, л/ч |
80 - 120 |
|
Напряжение питания переменного тока, В |
220+22-33 |
|
Частота тока, Гц |
50 ± 1 |
|
Потребляемая мощность, кВт, не более | |
|
в режиме запуска |
2 |
|
в установившемся рабочем режиме |
1 |
|
Выходной сигнал |
4 - 20 мА или 0 - 10 В |
|
Г абаритные размеры, мм: | |
|
Блок управления: | |
|
высота |
790 |
|
ширина |
600 |
|
глубина |
210 |
|
Камера сгорания: | |
|
высота |
790 |
|
ширина |
225 |
|
глубина |
210 |
|
Масса, кг, не более: | |
|
RBM 2000 |
70 |
|
воздушный компрессор |
22 |
|
Условия эксплуатации: | |
|
о/~5 диапазон температуры окружающего воздуха, С |
25 ± 10 |
|
относительная влажность окружающего воздуха, %, не более |
80 |
|
атмосферное давление, кПа |
90 - 106 |
