Номер по Госреестру СИ: 26689-08
26689-08 Вибровискозиметры
(SV-10, SV-10A, SV-1A)
Назначение средства измерений:
Вибровискозиметры SV-10, SV-10A, SV-1A предназначены для измерения произведения динамической вязкости на плотность различных жидких сред.
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 24.11.2027
Номер записи - 110580
ID в реестре СИ - 332980
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, нет данных , модификация SV-10, мод. SV-10, ДПУ-5-2, Вибровискозиметр SV-10A, Вибровискозиметр SV-10, SV-23, SV-1А, SV-1A, SV-10A, SV-10, SV-10A, SV-1A, SV-10, -,
Производитель
Изготовитель - A&D Company Limited, Япония; Производственная площадка: Kensei Kogyo Co., Ltd.
Страна - ЯПОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Справочник является модернизированной копией реестра "Утверждённые типы средств измерений" (https://fgis.gost.ru/fundmetrology/registry/4) и содержит сведения о типах СИ, применяемых в сфере обеспечения единства измерений.
В отличии от официального Реестра справочник имеет систему предварительных фильтров:
- по типу производства (серийное или единичное);
- по группам стран (отечественные, импортные или все типы СИ);
- по наличию поверок в ФГИС АРШИН;
- по областям измерений.
Данные выводятся одной таблицей без необходимости "проваливаться" в каждую из записей для уточнения сведений. При наличии ОТ и МП приводится ссылка на ФГИС АРШИН. В таблице реализована система поиска и сортировки по любому из полей.
Справочник содержит более 100 тыс. записей и актуализируется не реже 1 раза в месяц.
Статистика
Кол-во поверок - 442
Выдано извещений - 6
Кол-во периодических поверок - 193
Кол-во средств измерений - 115
Кол-во владельцев - 53
Усредненный год выпуска СИ - 2013
МПИ по поверкам - 507 дн.
Приказы РСТ, где упоминается данный тип СИ
№183 от 2018.01.31 О переоформлении свидетельства об утверждении типа средства измерений № 26689 "Влагомеры термогравиметрические инфракрасные МА-35" и внесении изменений в описание типа
№247 от 2018.02.06 О переоформлении свидетельства об утверждении типа средства измерений № 26689 "Влагомеры термогравиметрические инфракрасные МА-35"
№1295 от 2022.05.27 ПРИКАЗ о внесении изменений в сведения об утвержденных типах СИ (6)
№1449 от 2017.07.04 О продлении срока действия свидетельств об утверждении типа средств измерений
№2619 от 2017.11.24 О продлении срока действия свидетельств об утверждении типа средств измерений
№1776 от 2022.07.22 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (18)
№2596 от 2024.10.31 Приказ об утверждении Программы национальной стандартизации на 2025 год
Наличие аналогов СИ: Вибровискозиметры (SV-10, SV-10A, SV-1A)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений A&D Company Limited, Япония; Производственная площадка: Kensei Kogyo Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
26689-08 24.11.2027 |
Вибровискозиметры, SV-10, SV-10A, SV-1A A&D Company Limited, Япония; Производственная площадка: Kensei Kogyo Co., Ltd. (ЯПОНИЯ ) |
ОТ МП |
1 год |
Простой отчет, показывающий соотношение между мужчинами и женщинами среди поверителей. Учитываются все организации за все время наблюдений. За основу взяты данные Росстата.
Кто поверяет Вибровискозиметры (SV-10, SV-10A, SV-1A)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 6 | 0 | 5 | 0 | 6 | 0 | 5 | ||
| ФБУ "КОМИ ЦСМ" (RA.RU.311490) | РСТ | 5 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 15 | 0 | 14 | 0 | 13 | 0 | 13 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 8 | 2 | 0 | 6 | 0 | 5 | 0 | 5 | |
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 5 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 7 | 3 | 4 | 0 | 7 | 3 | 4 | |||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 3 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 4 | 0 | 4 | 2 | 4 | 0 | 4 | ||
| ФБУ «Пермский ЦСМ» (RA.RU.311363) | РСТ | 14 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 20 | 0 | 18 | 0 | 10 | 0 | 10 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 18 | 0 | 16 | 0 | 18 | 0 | 16 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 113 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «УНИИМ» (01.00258-2011) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 143 | 38 | 70 | 2 | 61 | 22 | 39 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 5 | 0 | 5 | 0 | 3 | 0 | 3 | ||
| ФБУ «Воронежский ЦСМ» (RA.RU.311467) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 2 | 1 | 1 | 0 | 2 | 1 | 1 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (РОСС RU.0001.310392) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311285) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Коми ЦСМ» (RA.RU.311490) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростовский ЦСМ» (RA.RU.311306) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 7 | 2 | 0 | 7 | 0 | 7 | 0 | 7 | |
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 11 | 0 | 11 | 0 | 10 | 0 | 10 | ||
| ООО "ИВИМЕТ" (RA.RU.314313) | 2 | 1 | 1 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 2 | 0 | 2 | 2 | 2 | 0 | 2 | |||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 5 | 1 | 0 | 5 | 0 | 3 | 0 | 3 |
Стоимость поверки Вибровискозиметры (SV-10, SV-10A, SV-1A)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
4532 | 7621 |
|
ФБУ Воронежский ЦСМ Воронежская область |
8146 | 7621 |
|
ФБУ Краснодарский ЦСМ Краснодарский край |
9297 | 7621 |
|
ФБУ Пермский ЦСМ Пермский край |
8091 | 7621 |
|
ФБУ Коми ЦСМ Республика Коми |
7722 | 7621 |
Программное обеспечение
Вибровискозиметры SV-10, SV-10A, SV-1A оснащены специально разработанным встроенным программным обеспечением. Программа запускается автоматически при включении вибровискозиметра.
WinCT-Viscosity - это программа для автоматического отображения результатов измерения вязкости и температуры в реальном времени, передачи данных с прибора на ПК и вывода графиков зависимости в необходимом формате. Программа позволяет не только наглядно наблюдать процесс измерения в графическом виде, но и сохранить результаты в формате «CSV» для последующего анализа вязкости образца.
Идентификационные данные программного обеспечения вибровискозиметров SV-10, SV-10A, SV-1A приведено в таблицах 1 и 2.
Таблица 1 - Идентификационные данные встроенного программного обеспечения
вибровискозиметров SV-10, SV-10A, SV-1A
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификацио нный номер) программного обеспечения |
Цифровой идентификат ор программног о обеспечения (контрольная сумма исполняемог о кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
SV |
10 |
3.ХХ.Х |
нет |
нет |
|
10А |
3.ХХ.Х | |||
|
1А |
3.ХХ.Х |
Таблица 2 - Идентификационные данные дополнительного программного обеспечения
|
вибровискозиметров SV-10, SV-10A, SV-1A | ||||
|
Наименование программного обеспечения |
Идентификацио нное наименование программного обеспечения |
Номер версии (идентификацио нный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
AND |
WinCT-Viscosity |
1.ХХ |
нет |
нет |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «С» по МИ 3286-2010.

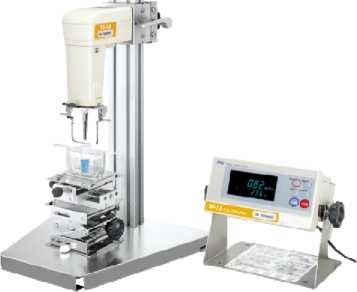

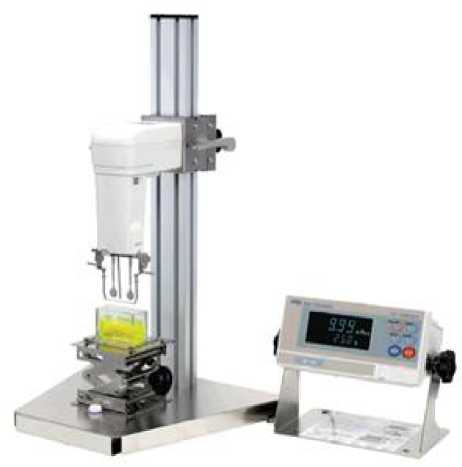

Рисунок 1 - Общий вид вибровискозиметров SV-10, SV-10A, SV-1A.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации. На корпусе вибровискозиметров знак наносится фотометрическим методом или путем наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к вибровискозиметрам SV-10, SV-10A, SV-1AГОСТ 29226-91 «Вискозиметры жидкостей. Общие технические требования и методы испытаний».
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский проспект, д.31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11, факс +7 (499) 124-99-96
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Принцип действия вибровискозиметров SV-10, SV-10A, SV-1A основан на зависимости мощности, которая затрачивается на возбуждения вибрации двух тонких сенсорных пластин с частотой 30Гц и постоянной амплитудой около 1 мм от произведения динамической вязкости на плотность жидкости. Указанный принцип, реализованный в приборе, позволяет проводить измерения во всем диапазоне без замены сенсорных пластин.
Вибровискозиметры SV-10, SV-10A, SV-1A состоят из измерительного блока и блока управления с цифровым дисплеем. В приборе установлен температурный датчик, обеспечивающий измерение температуры исследуемой жидкости. Для подключения вибровискозиметра к персональному компьютеру используется стандартный интерфейсный кабель RS-232 C. В модификациях с буквой А предусмотрена ручка для проведения измерений в производственных условиях.
Комплект поставки определяется заказчиком и отражается в спецификации.
Таблица 4 - Основной комплект поставки включает:
|
Наименование |
Количество, шт | ||
|
SV-10 |
БУ-1А |
SV-10A | |
|
Вибровискозиметр |
1 |
1 |
1 |
|
Руководство по эксплуатации на русском языке |
1 |
1 |
1 |
|
Сетевой адаптер |
1 |
1 |
1 |
|
Соединительный кабель 1,5 м |
1 |
1 |
1 |
|
Кейс для переноски |
- |
1 |
1 |
|
Комплект программного обеспечения WinCT-Viscosity CD, кабель RS-232C |
1 |
- |
- |
|
Комплект программного обеспечения WinCT-Viscosity CD, кабель RS-232C, USB конвертор |
- |
1 |
1 |
|
Чашка для образца (емкость 45 мл) |
4 |
- |
- |
|
Комплект чашек:
|
1 |
- |
1 |
|
Комплект чашек:
|
- |
1 |
- |
Таблица 3 -
|
Наименование характеристики |
SV-1A |
SV-10, SV-10A | |
|
1 |
2 |
3 | |
|
1. Диапазон измерений произведения | |||
|
динамической вязкости на плотность, |
от 0,3 до 1000 |
от 0,3 до 10000 | |
|
мПахсхг/см3 | |||
|
2. Пределы допускаемой относительной погрешности вискозиметра, % |
±5* |
±3** | |
|
3. Повторяемость результатов измерений, %, не более |
1 |
1 | |
|
4. Диапазон измерения температуры, °С |
от 0 до 160 | ||
|
5. Пределы допускаемой абсолютной погрешности измерения температуры, °С: | |||
|
- в диапазоне от 0 до 19,9°С; |
±1 | ||
|
- в диапазоне от 20 до 29,9°С; |
±0,5 | ||
|
- в диапазоне от 30 до 99,9°С; |
±2 | ||
|
- в диапазоне от 100 до 160°С; |
±4 | ||
|
6. Диапазон рабочих температур, °С |
от 10 до 40 | ||
|
7. Габаритные размеры, мм | |||
|
- измерительного блока; |
112х132х291 | ||
|
- блока управления; |
238х132х170 | ||
|
- на стойке |
332х314х536 | ||
|
8. Масса, кг, не более | |||
|
- измерительного блока; |
0,8 | ||
|
- блока управления. |
1,3 | ||
|
9. Потребляемая мощность, В •А, не более |
14 | ||
|
10. Напряжение питания, В |
220+22’33 | ||
*Предел допускаемой относительной погрешности вискозиметра SV-1A обеспечивается при разбивке диапазона измерений на два поддиапазона 0,3-100 мПахсхг/см3 и 100-1000 мПахсхг/см3 и калибровкой в соответствующем поддиапазоне по требованию потребителя. При сдаче прибора на поверку уведомляйте поверяющую организацию о поверке в нужном поддиапазоне. По умолчанию при первичной поверке калибровка прибора осуществляется в поддиапазоне 0,3100 мПахсхг/см3.
Предел допускаемой относительной погрешности вискозиметра SV-10 и SV-10A обеспечивается при разбивке диапазона измерений на два поддиапазона 0,3-1000 мПахсхг/см3 и 1000-10000 мПахсхг/см3 и калибровкой в соответствующем поддиапазоне по требованию потребителя. При сдаче прибора на поверку уведомляйте поверяющую организацию о поверке в нужном поддиапазоне. По умолчанию при первичной поверке калибровка прибора осуществляется в поддиапазоне 0,3-1000 мПахсхг/см3.
