Номер по Госреестру СИ: 24388-13
24388-13 Контроллеры микропроцессорные
(ГАММА-7М)
Назначение средства измерений:
Контроллеры микропроцессорные ГАММА-7М (далее - контроллер) предназначены для измерений и контроля различных параметров: уровня, температуры и др., а также, для формирования стандартных токовых выходных сигналов.
Общие сведения
Дата публикации -
Срок свидетельства - 23.04.2024
Номер записи -
ID в реестре СИ - 329448
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
Исполнение 9, Исполнение 7, Исполнение 6, Исполнение 5, Исполнение 4, Исполнение 3, Исполнение 1, исп. 9, исп. 7, исп. 4, исп. 3, исп. 2, Гамма-7М исп.7, ГАММА-7М (ЭЛЕКТРИКИ!), ГАММА-7М, ГАММА-7, «Гамма-7М», «Гамма-7», -,
Производитель
Изготовитель - ЗАО "Альбатрос"
Страна - РОССИЯ
Населенный пункт - г.Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 1539
Выдано извещений - 4
Кол-во периодических поверок - 372
Кол-во средств измерений - 709
Кол-во владельцев - 29
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№784 от 2018.04.23 О продлении срока действия свидетельств об утверждении типа средств измерений
№2596 от 2024.10.31 Приказ об утверждении Программы национальной стандартизации на 2025 год
Наличие аналогов СИ: Контроллеры микропроцессорные (ГАММА-7М)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ЗАО "Альбатрос"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
16326-97 01.07.2002 |
Уровнемеры поплавковые промышленные, ГАММА-ДДИ ЗАО "Альбатрос" (РОССИЯ г.Москва) |
1 год | |
|
16327-97 01.07.2002 |
Уровнемеры ультразвуковые промышленные, ГАММА-ДУУ ЗАО "Альбатрос" (РОССИЯ г.Москва) |
1 год | |
|
16328-97 01.07.2002 |
Сигнализаторы уровня ультразвуковые, СУР-2 ЗАО "Альбатрос" (РОССИЯ г.Москва) |
1 год | |
|
21196-01 01.05.2006 |
Контроллеры микропроцессорные, ГАММА-7 ЗАО "Альбатрос" (РОССИЯ г.Москва) |
2 года | |
|
21197-01 01.05.2006 |
Уровнемеры ультразвуковые, ГАММА-ДУУ2 ЗАО "Альбатрос" (РОССИЯ г.Москва) |
2 года | |
|
21197-05 01.01.2011 |
Уровнемеры ультразвуковые, ГАММА-ДУУ2 ЗАО "Альбатрос" (РОССИЯ г.Москва) |
2 года | |
|
21197-10 20.07.2021 |
Уровнемеры ультразвуковые, ГАММА-ДУУ2 ЗАО "Альбатрос" (РОССИЯ г.Москва) |
ОТ |
2 года |
|
24388-03 01.03.2008 |
Контроллеры микропроцессорные, ГАММА-7М ЗАО "Альбатрос" (РОССИЯ г.Москва) |
2 года | |
|
24388-08 01.04.2013 |
Контроллеры микропроцессорные, ГАММА-7М ЗАО "Альбатрос" (РОССИЯ г.Москва) |
ОТ |
2 года |
|
24388-13 23.04.2024 |
Контроллеры микропроцессорные, ГАММА-7М ЗАО "Альбатрос" (РОССИЯ г.Москва) |
ОТ |
2 года |
|
24389-03 01.03.2008 |
Контроллеры микропроцессорные, ГАММА-8М ЗАО "Альбатрос" (РОССИЯ г.Москва) |
2 года | |
|
24389-08 01.04.2013 |
Контроллеры микропроцессорные, ГАММА-8М ЗАО "Альбатрос" (РОССИЯ г.Москва) |
ОТ |
2 года |
|
24390-03 01.03.2008 |
Датчики температуры многоточечные, ДТМ1 ЗАО "Альбатрос" (РОССИЯ г.Москва) |
2 года | |
|
26537-04 01.04.2009 |
Блоки вычисления расхода, ГАММА-9 ЗАО "Альбатрос" (РОССИЯ г.Москва) |
1 год | |
|
26577-04 01.04.2009 |
Датчики уровня ультразвуковые, ДУУ4 ЗАО "Альбатрос" (РОССИЯ г.Москва) |
2 года | |
|
26908-04 01.04.2015 |
Контроллеры-сборщики микропроцессорные, КСМ2 ЗАО "Альбатрос" (РОССИЯ г.Москва) |
ОТ |
2 года |
|
26909-04 01.05.2009 |
Контроллеры-сборщики микропроцессорные, КСМ3 ЗАО "Альбатрос" (РОССИЯ г.Москва) |
2 года | |
|
26910-04 01.04.2015 |
Контроллеры-сборщики микропроцессорные, КСМ4 ЗАО "Альбатрос" (РОССИЯ г.Москва) |
ОТ |
2 года |
|
27249-04 01.08.2009 |
Контроллеры промышленные комбинированные, ГАММА-11 ЗАО "Альбатрос" (РОССИЯ г.Москва) |
2 года | |
|
27249-05 01.07.2010 |
Контроллеры промышленные комбинированные, ГАММА-11 ЗАО "Альбатрос" (РОССИЯ г.Москва) |
2 года | |
|
27249-10 20.07.2021 |
Контроллеры промышленные комбинированные, ГАММА-11 ЗАО "Альбатрос" (РОССИЯ г.Москва) |
ОТ |
2 года |
|
27897-04 01.11.2009 |
Измерители давления, ГАММА-ДИД1 ЗАО "Альбатрос" (РОССИЯ г.Москва) |
2 года | |
|
29098-05 01.05.2010 |
Уровнемеры радиоволновые, РДУ1 ЗАО "Альбатрос" (РОССИЯ г.Москва) |
2 года | |
|
29098-08 01.02.2013 |
Уровнемеры радиоволновые, РДУ1 ЗАО "Альбатрос" (РОССИЯ г.Москва) |
ОТ |
2 года |
|
29368-05 01.07.2010 |
Уровнемеры поплавковые, ДУУ2МР ЗАО "Альбатрос" (РОССИЯ г.Москва) |
2 года | |
|
29651-05 01.08.2010 |
Системы измерительные, ГАММА ЗАО "Альбатрос" (РОССИЯ г.Москва) |
1 год | |
|
29651-07 01.03.2012 |
Системы измерительные, ГАММА ЗАО "Альбатрос" (РОССИЯ г.Москва) |
1 год | |
|
29850-05 01.09.2010 |
Датчики избыточного давления, ДИД2 ЗАО "Альбатрос" (РОССИЯ г.Москва) |
2 года | |
|
31338-06 01.04.2011 |
Уровнемеры поплавковые, ДУУ4М ЗАО "Альбатрос" (РОССИЯ г.Москва) |
2 года | |
|
31338-11 16.06.2016 |
Уровнемеры поплавковые, ДУУ4М ЗАО "Альбатрос" (РОССИЯ г.Москва) |
ОТ |
3 года |
|
31878-06 01.06.2011 |
Уровнемеры радиоволновые, ГАММА-РДУ1 ЗАО "Альбатрос" (РОССИЯ г.Москва) |
2 года | |
|
31878-08 01.02.2013 |
Уровнемеры радиоволновые, ГАММА-РДУ1 ЗАО "Альбатрос" (РОССИЯ г.Москва) |
ОТ |
2 года |
|
32476-06 01.09.2011 |
Датчики температуры многоточечные, ДТМ2 ЗАО "Альбатрос" (РОССИЯ г.Москва) |
2 года | |
|
32476-12 09.02.2022 |
Датчики температуры многоточечные, ДТМ2 ЗАО "Альбатрос" (РОССИЯ г.Москва) |
ОТ |
3 года |
|
32945-06 |
Установка поверочная радиоволновых уровнемеров, Альбатрос ЗАО "Альбатрос" (РОССИЯ г.Москва) |
2 года | |
|
34120-07 01.04.2012 |
Комплексы измерительные, ДУУ6-БСД ЗАО "Альбатрос" (РОССИЯ г.Москва) |
2 года | |
|
34120-12 26.06.2017 |
Комплексы измерительные, ДУУ6-БСД ЗАО "Альбатрос" (РОССИЯ г.Москва) |
ОТ |
3 года |
|
37573-08 01.05.2013 |
Комплексы измерительные, ДУУ2М-БСД ЗАО "Альбатрос" (РОССИЯ г.Москва) |
ОТ |
2 года |
|
38119-08 01.07.2013 |
Системы измерительные, Альбатрос ТанкСупервайзер ЗАО "Альбатрос" (РОССИЯ г.Москва) |
ОТ |
2 года |
|
39596-08 15.11.2024 |
Уровнемеры поплавковые, ДУУ4МА ЗАО "Альбатрос" (РОССИЯ г.Москва) |
2 года | |
|
44256-10 01.04.2015 |
Блоки вычисления расхода, ГАММА-9 ЗАО "Альбатрос" (РОССИЯ г.Москва) |
ОТ |
1 год |
|
48967-12 02.02.2017 |
Системы измерительные, ГАММА/М ЗАО "Альбатрос" (РОССИЯ г.Москва) |
ОТ |
2 года |
|
50673-12 03.02.2022 |
Преобразователи давления, Альбатрос p20 DELTA и Альбатрос p20 ЗАО "Альбатрос" (РОССИЯ г.Москва) |
ОТ |
4 года - для преобразователей давления, настроенных на верхний диапазон измерений при корректировке нулевого значения 1 раз в 6 месяцев; 2 года - для остальных |
|
53546-13 17.05.2018 |
Системы измерительные, Альбатрос ТанкМенеджер ЗАО "Альбатрос" (РОССИЯ г.Москва) |
ОТ |
2 года |
|
56503-14 15.11.2024 |
Уровнемеры поплавковые, ДУУ10 ЗАО "Альбатрос" (РОССИЯ г.Москва) |
2 года | |
|
57375-14 04.12.2024 |
Контроллеры микропроцессорные, ГАММА-8М ЗАО "Альбатрос" (РОССИЯ г.Москва) |
2 года | |
|
57793-14 31.05.2024 |
Блоки сопряжения с датчиком, БСД5А, БСД5Н ЗАО "Альбатрос" (РОССИЯ г.Москва) |
5 лет | |
|
59097-14 26.11.2019 |
Плотномеры жидкости, ДП1 ЗАО "Альбатрос" (РОССИЯ г.Москва) |
ОТ |
2 года |
|
66332-16 30.12.2026 |
Системы измерительные управляющие, Альбатрос ТанкСупервайзер-2 ЗАО "Альбатрос" (РОССИЯ г.Москва) |
ОТ МП |
3 года |
|
75075-19 24.05.2024 |
Измерители температуры многоточечные, ДТМ3 ЗАО "Альбатрос" (РОССИЯ г.Москва) |
ОТ МП |
3 года |
График "У кого сколько эталонов (СИ)" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
Графики "Возраст парка эталонов" представляют информацию по возрасту (дате производства) и количеству СИ, применяемых в качестве эталонов. Для удобства визуального восприятия временная шкала разбита на 2 интервала (до 1992 года и от 1992 года до н.в.).
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваивались в зависимости от ГЭП к которому прослеживается каждое конкретное СИ, применяемое в качестве эталона.
Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Кто поверяет Контроллеры микропроцессорные (ГАММА-7М)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 103 | 6 | 0 | 91 | 0 | 99 | 0 | 90 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 53 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "НМОП" (RA.RU.311359) | 9 | 0 | 9 | 0 | 9 | 0 | 9 | |||
| ООО ПП "ПАРУС" (RA.RU.312870) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "АСУ-ИНЖИНИРИНГ" (RA.RU.312805) | 1 | 0 | 0 | 0 | 1 | 0 | 0 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 13 | 0 | 12 | 0 | 12 | 0 | 12 | ||
| ООО "ГАЗПРОМНЕФТЬ-АВТОМАТИЗАЦИЯ" (RA.RU.312789) | 38 | 7 | 0 | 38 | 0 | 38 | 0 | 38 | ||
| ООО ПП "ПАРУС" (RA.RU.312870) | 673 | 18 | 624 | 4 | 0 | 635 | 624 | 4 | ||
| АО "НЕФТЕАВТОМАТИКА" (RA.RU.310667) | 15 | 0 | 15 | 0 | 15 | 0 | 15 | |||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 14 | 14 | 0 | 0 | 14 | 14 | 0 | ||
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "ОЙЛ-ТЕЛЕКОМ" (RA.RU.312158) | 135 | 12 | 0 | 115 | 1 | 115 | 0 | 115 | ||
| ООО "СНЭМА-СЕРВИС" (RA.RU.312260) | 25 | 2 | 0 | 25 | 1 | 22 | 0 | 22 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ООО "ГАЗПРОМ ПЕРЕРАБОТКА" (РОСС RU.0001.310321) | 6 | 2 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "Государственный региональный центр стандартизации метрологии и испытаний в Красноярск (01.00291-2013) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ЗАО "Альбатрос" (RA.RU.311600) | 187 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ОЙЛ-ТЕЛЕКОМ" (1845) | 66 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 34 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 34 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Коми ЦСМ» (RA.RU.311490) | РСТ | 61 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 25 | 7 | 0 | 25 | 0 | 15 | 0 | 15 | |
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 6 | 3 | 0 | 6 | 0 | 6 | 0 | 6 | |
| ООО "АВТОМАТИЗАЦИЯ И СВЯЗЬ" (1758) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ПАО "СУРГУТНЕФТЕГАЗ" (RA.RU.311692) | 6 | 6 | 0 | 0 | 6 | 6 | 0 | |||
| АО "ТРЕСТ СЗМА" (RA.RU.312330) | 4 | 4 | 0 | 4 | 2 | 4 | 0 | 4 | ||
| ООО "АИМ" (RA.RU.312947) | 3 | 1 | 2 | 0 | 3 | 1 | 2 | |||
| ООО "НП МИС" (RA.RU.314615) | 10 | 10 | 0 | 10 | 0 | 10 | 0 | 10 |
Стоимость поверки Контроллеры микропроцессорные (ГАММА-7М)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
2281 | 3637 |
|
ФБУ Красноярский ЦСМ Красноярский край |
4993 | 3637 |
Программное обеспечение
Программное обеспечение (ПО) является встроенным и метрологически значимым. ПО предназначено для обработки измерительной информации (индикации результатов измерений на индикаторах контроллера, формирования параметров выходных сигналов, проведения диагностики) и передачи данных.
Вычисление цифрового идентификатора программного обеспечения и вывод его значения на жидкокристаллический индикатор (ЖКИ) не проводится. Для контроля работы контроллера проводится самодиагностика. Для защиты от несанкционированного доступа к ПО контроллера используются пароли и пломбы.
Защита ПО контроллера от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010. После загрузки ПО в контроллер устанавливается бит защиты, исключающий считывание и изменение ПО.
|
Наименование программного обеспечения |
Идентифика-циионное наименование программного обеспечения |
Номер версии (идентификационный номер) |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Программа контроллера ГАММА-7М исполнений от 0 до 7 |
g7m_281_b01.hex g7m_281_b02.hex g7m_281_b03.hex |
2.81 |
н/о |
н/о |
|
Программа контроллера ГАММА-7М исполнений 8,9 |
g7m_372.hex |
3.72 |
н/о |
н/о |

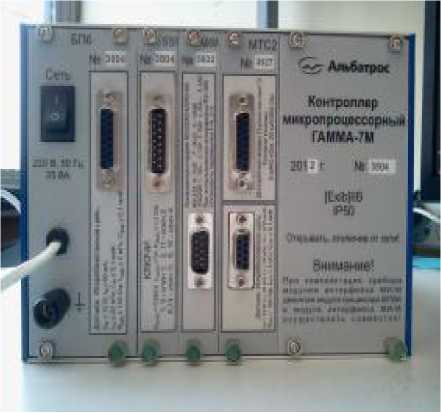

Фотография общего вида Фотография мест пломбировки
Таблица 1
|
Диапазоны выходного токового сигнала на нагрузке 300 Ом, мА |
от 0 до 20 от 4 до 20 |
|
Диапазон выходного токового сигнала на нагрузке 2 кОм, мА |
от 0 до 5 |
|
Диапазоны входного токового сигнала, мА |
от 0 до 20 от 4 до 20 от 0 до 5 |
|
Пределы допускаемой приведенной погрешности измерений выходного токового сигнала токовых выходов модулей МТС1 и МТС2, %:
|
±0,2 ±3,0 |
|
Пределы допускаемой приведенной погрешности измерений входного токового сигнала токовых входов модуля МТС2, % |
±0,2 |
|
Максимальное количество подключаемых датчиков или КСМ, шт. |
8 |
|
Максимальное количество токовых выходов 0.5 мА, 0.20 мА, 4.20 мА (при комплектации модулями МТС1 или МТС2), шт. |
4 |
|
Количество токовых входов 0.5 мА, 0.20 мА, 4.20 мА, шт. |
2 |
|
Температура хранения, °С |
от +5 до +40 |
|
Температура транспортирования, °С |
от минус 50 до +50 |
|
Температура окружающей среды, °С |
от +1 до +35 |
|
Напряжение питания, В |
220(+10/-15%) |
|
Частота, Гц. |
50 ± 1 |
|
Потребляемая мощность, не более, В-А |
25 |
|
Средняя наработка на отказ, не менее, часов |
100000 |
|
Срок службы, не менее, лет |
14 |
|
Масса, не более, кг |
3,5 |
|
Габаритные размеры, не более, мм |
240х145х288,5 |
Лист № 4 Всего листов 5
Знак утверждения типа
Знак утверждения типананосится на лицевую панель контроллера и на титульные листы эксплуатационной документации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
изложены в документе УНКР.466514.010 РЭ «Контроллер микропроцессорный. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к контроллерам микропроцессорным ГАММА-7М
1. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
2 ГОСТ Р 8.654-2009 «Требования к программному обеспечению средств измерений. Основные положения».
3 ТУ 4217-006-29421521-02 «Контроллер микропроцессорный ГАММА-7М . Технические условия».
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМС», 119361, г. Москва, ул.Озерная, д.46,тел. +7 495 437-55-77, факс.+7 495 437-56-66, e.mail:office@vniims.ru
Принцип действия контроллера заключается в формировании искробезопасного питания и опросе подключенных к нему датчиков через последовательный искробезопасный интерфейс по внутреннему протоколу, обработке принятой информации и ее выводе на индикатор, последовательный интерфейс по протоколу Modbus, токовые выходы и управляющие (при наличии). Контроллер имеет кнопочную клавиатуру для управления режимами работы и ввода-вывода информации.
Контроллер имеет девять исполнений, отличающихся набором модулей расширения и наличием модуля интерфейса МИ/М. Базовый блок контроллера включает в свой состав: блок питания БП6, модуль процессора МП5М и ячейку индикации ЯИ4. Кроме того, базовый блок имеет два соединителя для наращивания функциональных возможностей контроллера.
К первому соединителю подключается модуль интерфейса МИ/М, обеспечивающий связь контроллера с ЭВМ верхнего уровня.
Второй соединитель позволяет установить один из трех следующих типов модулей расширения:
-
- модуль сопряжения с датчиками МСД;
-
- модуль токовых сигналов МТС1;
-
- модуль токовых сигналов МТС2.
Базовый блок контроллера предназначен для подключения к нему двух датчиков уровня, или температуры, или давления (исполнения от 0 до 7), или микропроцессорных контроллеров-сборщиков КСМ (исполнения 8 и 9), модуля интерфейса МИ/М и одного из модулей расширения.
Модуль интерфейса МИ/М (исполнения 1, 3, 5, 7, 8, 9) предназначен для обеспечения связи контроллера с ЭВМ верхнего уровня по одному из стандартных интерфейсов RS-232,RS-422, RS-485 в формате протокола Modbus RTU.
Модуль сопряжения с датчиками МСД предназначен для подключения к контроллеру шести датчиков уровня или температуры производства ЗАО «Альбатрос» (исполнения 2 и 3) или шести микропроцессорных контроллеров-сборщиков КСМ (исполнение 9) и, совместно с базовым блоком контроллера обеспечивает:
-искробезопасное питание датчиков и контроллеров-сборщиков микропроцессорных исполнения КСМ3;
-обработку сигналов поступающих от датчиков, контроллеров-сборщиков микропроцессорных КСМ и вычисление измеряемых параметров.
Модуль токовых сигналов МТС1 (исполнения 4 и 5) предназначен для формирования стандартных выходных токовых сигналов.
Модуль токовых сигналов МТС2 (исполнения 6 и 7) предназначен для подключения двух датчиков, имеющих стандартный токовый выход, а также формирования стандартных токовых сигналов.
Структура условного обозначения контроллера ГАММА-7М - Х - Х - Х - Х - Х - Х - Х_!■ Модуль токовых сигналов МТС2
исполнение контроллера:
- 6, 7 (датчики ДУУ2, ДУУ2М, ДТМ1, ДТМ2, ДИД1, сигнализаторы, датчики с выходным стандартным токовым сигналом).
Модуль токовых сигналов МТС1 исполнение контроллера:
- 4, 5 (датчики ДУУ2, ДУУ2М, ДТМ1, ДТМ2, ДИД1, сигнализаторы).
Модуль сопряжения с датчиками МСД исполнение контроллера:
-
- 2, 3 (датчики ДУУ2, ДУУ2М, ДТМ1, ДТМ2, ДИД1);
-
- 9 (контроллеры-сборщики микропроцессорные КСМ).
Модуль интерфейса МИ/М исполнение контроллера:
-
- 1, 3 (датчики ДУУ2, ДУУ2М, ДТМ1, ДТМ2, ДИД1);
-
- 5 (датчики ДУУ2, ДУУ2М, ДТМ1, ДТМ2, ДИД1, сигнализаторы);
-
- 7 (датчики ДУУ2, ДУУ2М, ДТМ1, ДТМ2, ДИД1, сигнализаторы, датчики с выходным стандартным токовым сигналом);
-
- 8, 9 (контроллеры-сборщики КСМ).
Модуль процессора МП5М.
Блок питания БП6.
Исполнение контроллера:
-
- 0, 1, 2, 3 (датчики ДУУ2, ДУУ2М, ДТМ1, ДТМ2, ДИД1);
-
- 4, 5 (датчики ДУУ2, ДУУ2М, ДТМ1, ДТМ2, ДИД1, сигнализаторы);
-
- 6, 7 (датчики ДУУ2, ДУУ2М, ДТМ1, ДТМ2, ДИД1, сигнализаторы, датчики с выходным стандартным токовым сигналом);
-
- 8, 9 (контроллеры-сборщики микропроцессорные КСМ).
