Номер по Госреестру СИ: 21901-01
21901-01 Датчики давления
(ДАГ-530)
Назначение средства измерений:
Датчики давления ДАГ-530 предназначены для измерения разности давления газов в различных областях промышленности.

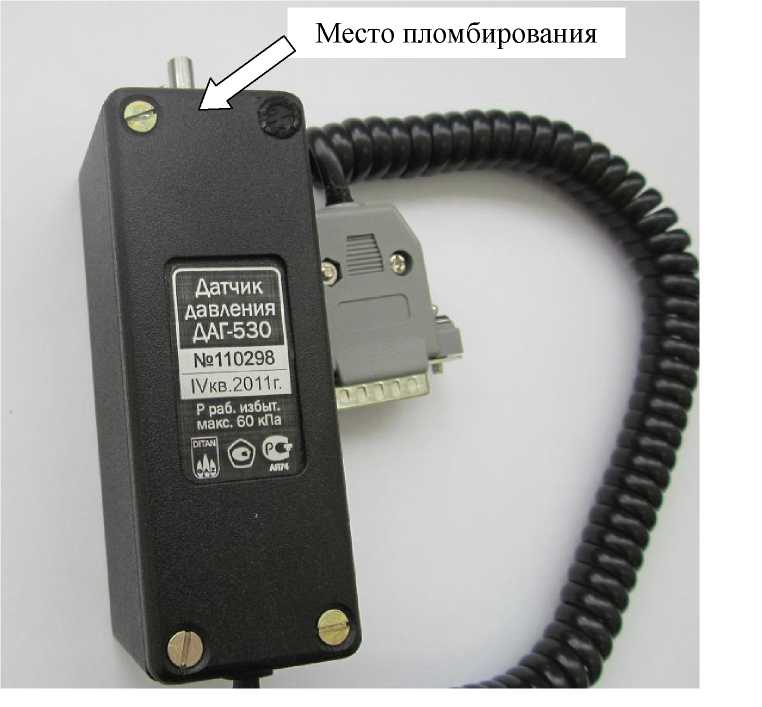

Внешний вид.
Датчики давления
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится типографским способом на титульном листе руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения о методике измерений приведены в Руководстве по эксплуатации
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам давления ДАГ-530
-
1. ГОСТ 22520-85. Датчики давления, разрежения и разности давления с электрическими аналоговыми выходными сигналами ГСП (Р. 3.; п. 2.15).
-
2. ГОСТ Р 52931-2008 "Приборы контроля и регулирования технологических процессов. Общие технические условия".
-
3. Технические условия ГА 530.100 ТУ.
-
4. МИ 1997-89 «Преобразователи давления измерительные. Методика поверки».
Изготовитель
Полное наименование: Общество с ограниченной ответственностью «Дитангаз».Краткое наименование ООО «Дитангаз».
Россия, 603152, г. Н. Новгород, ул. Ларина, 9.
Тел. (831)466-84-05, факс (831)462-76-72, e-mail: ditangaz@sandy.ru
Датчик давления ДАГ-530 представляет собой полупроводниковый преобразователь давления с аналоговым выходом.
Конструктивно датчик давления ДАГ-530 выполнен в виде блока прямоугольной формы, на одном из торцов которого расположены два штуцера для подключения измеряемого давления. На противоположном торце расположен встроенный кабель с разъемом для подключения к газоанализатору ДАГ-500, который служит для визуализации результата измерения.
Датчик давления ДАГ-530 предназначен для эксплуатации в непрерывном, кратковременном, повторно-кратковременном режимах.
-
• Диапазон измерения разности давления, кПа 0 - 1,6
-
• Пределы допускаемой основной погрешности, кПа ± 0,016
-
• Пределы допускаемой вариация показаний, в долях предела допускаемой
-
• Пределы допускаемых дополнительных погрешностей, в долях предела допускаемой основной погрешности, вызванных:
изменением температуры окружающей среды от 5 до 40оС
воздействием избыточного рабочего давления
-
• Напряжение питания, В ± (5 ±
0,25)
-
• Потребляемая мощность, В\Л, не более
-
• Габаритные размеры датчика, мм, не более 110х40х35
Рабочие условия:
диапазон температур, оС 5 - 40
относительная влажность, % 10 - 95
атмосферное давление, кПа 91-105
