Газоанализатор представляет собой автоматический портативный многоканальный показывающий прибор непрерывного действия. Работа газоанализатора основана на методе прямых измерений.

Принцип действия газоанализаторов основан на применении набора электрохимических и термокаталитических датчиков, имеющих избирательную чувствительность к различным компонентам газовой смеси и вырабатывающих электрические сигналы, пропорциональные концентрации определяемых компонентов; термопары ХА(К) для измерения температуры дымовых газов; полупроводниковых датчиков для измерения абсолютного давления и разности давлений.

Дополнительно газоанализаторы позволяют расчетным методом определять скорость и расход газопылевых потоков при работе с измерительным зондом - пневмометрической трубкой Пито или НИИОГАЗ; содержание диоксида углерода (СО2) и суммы оксидов азота (NOX); технологические параметры топливосжигающих установок - коэффициент избытка воздуха и коэффициент потерь тепла.

Газоанализаторы выпускаются в различных комплектациях, отличающихся друг от друга перечнем определяемых компонентов и диапазонами измерений, могут одновременно иметь до семи датчиков анализа газа.

Конструктивно газоанализатор выполнен в виде пластикового моноблочного измерительного блока, на передней панели которого расположены клавиатура и дисплей. На торцевой панели газоанализатора находятся:

• - разъем «USB» для связи с компьютером и подключения внешнего источника питания;

• - разъём для присоединения зонда с термопарой;

• - штуцер для забора газовой пробы;

• - штуцеры для измерения давления/разрежения.

Газоанализаторы предназначены для эксплуатации во взрывобезопасных условиях.

Степень защиты газоанализаторов от проникновения внутрь твердых посторонних тел и воды по ГОСТ 14254-2015 - IP20.

При выполнении измерений газоанализаторами в диапазоне температур от минус 40 ^оС до 0 ^оС применяются термостатные устройства.

Метод отбора пробы - принудительный, при помощи встроенного насоса. Газоанализаторы имеют возможность передачи данных по Bluetooth-соединению.

Общий вид газоанализатора и место нанесения знака утверждения типа представлены на рисунке 1.

Газоанализаторы имеют заводские номера, обеспечивающие идентификацию каждого экземпляра. Заводской номер, состоящий из 10 арабских цифр, наносится печатным способом на идентификационную табличку на задней стенке корпуса прибора (рисунок 2). Также заводской номер газоанализатора указывается в паспорте средства измерений. Конструкцией газоанализаторов предусмотрена пломбировка корпуса, обеспечивающая ограничение доступа к местам настройки (регулировки), путем нанесения мастичных пломб с изображением знака поверки на верхнем правом винте крепления задней панели прибора (рисунок 1б).

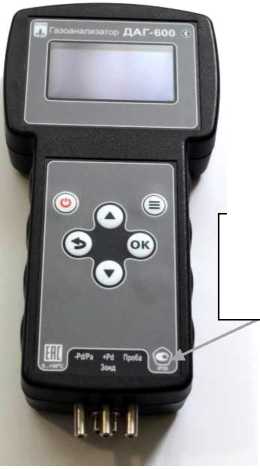

Место нанесения знака утверждения типа

а)

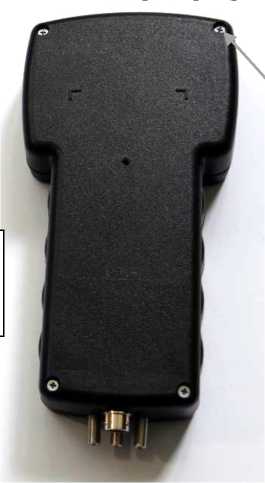

Место пломбирования с нанесением знака поверки в целях ограничения доступа к местам настройки (регулировки)

б) Рисунок 1 - Общий вид газоанализатора ДАГ-600 с указанием места нанесения знака утверждения типа и места пломбирования и нанесения знака поверки в целях ограничения доступа к местам настройки (регулировки)

Рисунок 2 - Идентификационная табличка газоанализатора

ЕЕаГаэоаилизго? ДАгбоо е^е П ЛПАР.413411 003

П'П ээв №2308070001 0»»

02 0...21%      SO2 0.-.2000ррт

СО О ..lOOOOppm H2S 0. .SOOppm

N0 0...2000ppm Ch40..2,5%

Таблица 6 - Комплектность поставки газоанализатора ДАГ-600

Перечень измеряемых параметров, диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов характеристики - в таблице 5.
