Принцип действия колонок состоит в следующем: топливо из резервуара через приемный клапан, фильтр предварительной очистки и моноблок подается в измеритель объема (счетчик) топлива из которого через раздаточный шланг с пистолетом поступает в бак транспортного средства.

В колонках реализован прямой метод непосредственной оценки объема топлива измерителем объема топлива, проходящего через колонку, в единицах объема.

При протекании топлива через измеритель объема возникает разность давлений на его входе и выходе, под действием которого поршень совершает возвратно-поступательное движение, топливо при этом вытесняется из измерительной камеры.

Поступательное движение поршней вместе с кулисами преобразуется во вращательное движение коленчатого вала, которое через соединительную муфту передается на вал датчика импульсов.

Вращательное движение вала датчика преобразуется в последовательность электрических импульсов, поступающих в электронно-вычислительное устройство колонки, на цифровом табло которого индицируется количество отпущенного топлива, его цена и стоимость.

Задание дозы топлива и включение колонок производит оператор на пульте, находящемся непосредственно на колонке или с пульта дистанционного управления через интерфейс S&B-VII или IFSF (LON) или с помощью ПИН кода или специальных карт через устройство считывания карт, соединенных с системой управления колонки.

Установка показаний на цифровом табло разового учета выданного объема топлива в положение нуля производится автоматически при снятии раздаточного пистолета с колонки.

Колонки представляют собой  модульную конструкцию и могут иметь от 1 до

5 модулей (блоков).

Колонки состоят из гидравлической системы, включающей электромагнитный клапан 0614, изготовитель «Automatic Control valves», Испания, или EMXX, изготовитель «Asco Joucomatic Ltd», Великобритания, моноблока S&B MB80 (насосный агрегат с газоотделителем производительностью 80 л/мин), изготовитель «Scheidt & Bachmann», Германия, или насоса Haar FPCC, производительностью до 180 л/мин, измерителя объема с датчиком импульсов КМ 250, KM 0, KM I, изготовитель «Scheidt & Bachmann», Германия, раздаточного шланга с пистолетом длиной не менее 4-х метров, электронно-вычислительного устройства с пультом и пульта устройства дистанционного управления.

Электронно-вычислительное устройство состоит из компьютера Т20 или Т30 со встроенным блоком питания (в Т20) и шиной СА№-Ви8, для управления двигателем насоса и клапанами.

Колонки оснащены системой возврата паров из бака транспортного средства в резервуар. В состав системы входит насос фирмы «Gardner Denver Thomas GmbH», Германия.

Колонки имеют одну или две гидравлические системы, каждая из которых имеет технические характеристики одинарной колонки, и обеспечивают заправку одновременно с двух сторон одним видом топлива.

Колонки могут иметь отдельные дополнительные стойки с раздаточным шлангом с пистолетом.

Колонки могут быть дополнительно оснащены взрывозащищенным модулем температурной компенсации «Sensy Temp MI IS» или «TSC430», что позволяет производить температурную коррекцию отпускаемого топлива, приведенного к 20°С. На колонку устанавливается по одному датчику на каждый вид топлива.

Колонки выпускаются односторонние и двухсторонние, с встроенным моноблоком (или насосом) или без него. В этом случае в резервуар устанавливается погружной насос. При использовании колонок без насоса давление топлива на входе колонки должно быть не более 0,28Мпа.

Колонки при выпуске имеют следующее обозначение :

ZS.MZ6XXX-Y-ZZ или ZS.MZ6XXX-Y2-ZZ.

Пример обозначения колонки ZS.MZ6108-M2-D-40,

где ZS.MZ61 - модификация;

08 - количество раздаточных рукавов ;

H, H2, M или M2 - возвратный или подвесной рукав;

D - наличие погружного насоса;

40- производительность.

Модификация ZS.MZ6X65 имеет номинальный расход 130 л/мин.

Общий вид колонок, общие виды вариантов конструктивного исполнения колонок и вариантов конструктивного исполнения электронно-вычислительного устройства колонок представлен на рисунках 1 - 3.

ZS.MZ6XXX-H                            ZS.MZ6XXX-M2

Рисунок 1 - Общий вид колонок

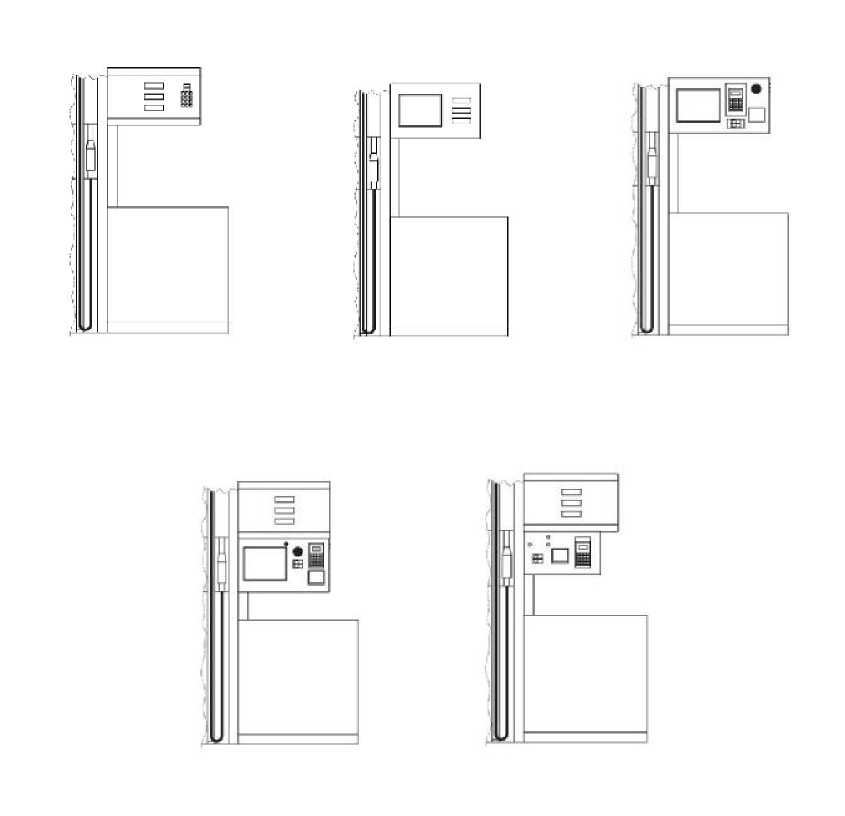

Рисунок 2 - Общий вид вариантов конструктивного исполнения колонок

Рисунок 3 - Общий вид вариантов конструктивного исполнения электронно-вычислительного устройства колонок

В колонках предусмотрено пломбирование измерителя объема поршневого с датчиком импульсов, микропроцессора электронно-вычислительного устройства.

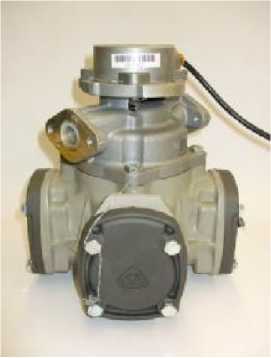

Измеритель объема КМ 0

I

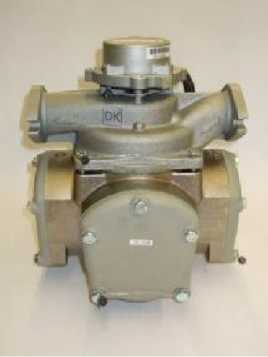

Измеритель объема КМ 250

Рисунок 4 - Схемы пломбирования измерителей объема поршневых с датчиками импульсов

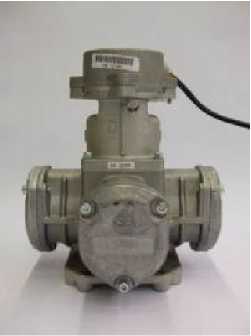

Измеритель объема КМ I

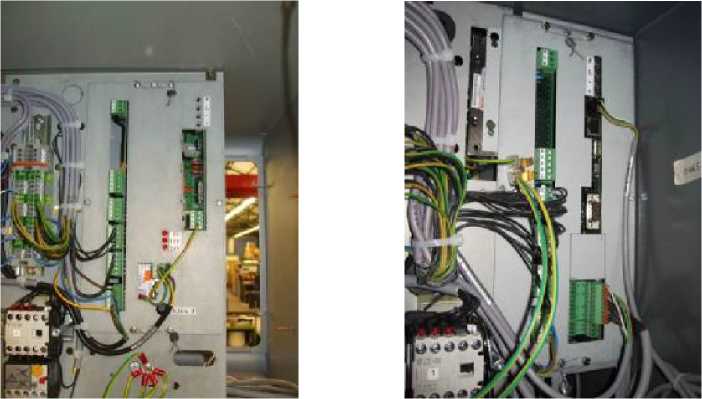

Т20                               Т30

Рисунок 5 - Схема пломбирования крышки микропроцессора электронно-вычислительного устройства

• 1 Колонка топливораздаточная ZS.MZ6XXX (модификация по заказу)

• 2 Запасные части

• 3 Руководство по эксплуатации

• 4 Раздаточный рукав

Номинальный расход,* ±10 %, л/мин

Наименьший расход, ±10 %, л/мин

Минимальная доза, л

Пределы допускаемой основной относительной погрешности при температуре окружающей среды и топлива (20±5) °С, %

Наибольшее допускаемое изменение действительных значений основной относительной погрешности, вызванное изменением температуры окружающего воздуха и топлива, отличной (20±5) °С, в пределах температур от минус 40 до плюс 50 °С, %, не более

Сходимость показаний, %

Количество разрядов указателя разового учета:

• - выданного объема топлива, л

• - цены за 1 л, руб.

• - стоимости за выданную дозу, руб.

Количество разрядов указателя суммарного учета**, л

Цена деления указателя разового учета:

• - выданного количества топлива, л

• - цены за 1 л, руб.

• - стоимости за выданную дозу, руб.

Цена деления указателя суммарного учета, л, не менее Номинальная тонкость фильтрования, мкм Длина раздаточного рукава, м, не менее
