Номер по Госреестру СИ: 13781-10
13781-10 Анализаторы кислорода
(Oxymitter 4000, Oxymitter 5000)
Назначение средства измерений:
Анализаторы кислорода моделей "Oxymitter 4000", "Oxymitter 5000" (далее - анализаторы) предназначены для измерения концентрации кислорода в отходящих газах при сжигании топлива с целью контроля и оптимизации процессов горения в энергетических и отопительных котлах, в печах для отжига, для сжигания мусора и отходов.
Внешний вид.
Анализаторы кислорода
Рисунок № 1
Внешний вид.
Анализаторы кислорода
Рисунок № 2
Общие сведения
Дата публикации - 11.11.2022
Срок свидетельства - 20.07.2021
Номер записи -
ID в реестре СИ - 309743
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Анализатор кислорода модель «Oxymitter 4000», Анализатор кислорода модель "Oximitter 4000" ГСО-ПГС состава кислород-азот ГСО 10530-2014, «Oxymitter 4000», Rosemount мод.OXT4C, Oxymitter-4000, Oxymitter 4003, Oxymitter 4002, Oxymitter 4001, Oxymitter 4000, Oxymitter 5000, Oxymitter 4000, O2, Oxymitter 4000,, Oxymitter 4000, Oxumitter-4000, OXT4C, OXT 4C, Oximitter 4000, Oxi 100 (мод. Oxi-170, Oxi-197i), Oxi 300 (мод. Ox, MOD.OXT4C, EXA ZR,
Производитель
Изготовитель - Фирма "Emerson Process Management / Rosemount Analytical Inc.", США;
Фирма "Emerson Process Management / Rosemount Analytical Inc."
Страна - МЕКСИКА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за последние пол года. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Статистика
Кол-во поверок - 907
Выдано извещений - 5
Кол-во периодических поверок - 593
Кол-во средств измерений - 260
Кол-во владельцев - 27
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 1745 дн.
Приказы РСТ, где упоминается данный тип СИ
№844 от 2015.07.20 О продлении срока действия свидетельств об утверждении типа средств измерений
№3048 от 2022.12.06 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Кабельные изделия" (ТК 046)
№2131 от 2022.08.26 ПРИКАЗ_Об утверждении типов средств измерений (19)
№3079 от 2022.12.07 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Оценка биологического действия медицинских изделий" (ТК 422)
№2596 от 2024.10.31 Приказ об утверждении Программы национальной стандартизации на 2025 год
№1486 от 2025.07.23 ПРИКАЗ_Об утверждении типов средств измерений (19)
№1708 от 2025.08.19 О внесении изменений в сведения об утвержденных типах СО (5)
№2139 от 2025.10.06 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СО (5)
Наличие аналогов СИ: Анализаторы кислорода (Oxymitter 4000, Oxymitter 5000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
13781-10 Анализаторы кислорода (Oxymitter 4000, Oxymitter 5000) Фирма "Emerson Process Management / Rosemount Analytical Inc.", США; Фирма "Emerson Process Management / Rosemount Analytical Inc." (МЕКСИКА ) |
87792-22 Счетчики воды универсальные (Аршин СВУ) Общество с ограниченной ответственностью «АршинПрибор» (ООО «АршинПрибор») (РОССИЯ г. Москва) |
Все средства измерений Общество с ограниченной ответственностью «АршинПрибор» (ООО «АршинПрибор»)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
13781-10 20.07.2021 |
Анализаторы кислорода, Oxymitter 4000, Oxymitter 5000 Фирма "Emerson Process Management / Rosemount Analytical Inc.", США; Фирма "Emerson Process Management / Rosemount Analytical Inc." (МЕКСИКА ) |
ОТ МП |
1 год |
Отчет позволяет оценить частоту использования эталонов в РФ.
Период исследований: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Отчет будет особенно полезен при осуществлении надзорной деятельности.
Входными фильтрами являются: минимальное количество поверок в год, год исследования (с функцией множественного выбора) и вид эталона(с функцией множественного выбора).
В отчете присутствуют перекрестные ссылки на иные отчеты.
Кто поверяет Счетчики воды универсальные (Аршин СВУ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (30063-12) | РСТ | 9 | 0 | 0 | 0 | 9 | 0 | 0 | ||
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 16 | 0 | 16 | 0 | 16 | 0 | 16 | |||
| ООО "АВТОМАТИЗАЦИЯ" (RA.RU.310588) | 6 | 0 | 6 | 0 | 5 | 0 | 5 | |||
| ООО "МОНИТОРИНГ" (RA.RU.310623) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "СНЭМА-СЕРВИС" (1479) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 3 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ПАО "КУЙБЫШЕВАЗОТ" (RA.RU.311334) | 20 | 0 | 20 | 0 | 20 | 0 | 20 | |||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 5 | 1 | 4 | 0 | 5 | 1 | 4 | ||
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 7 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 17 | 0 | 10 | 0 | 10 | 0 | 10 | ||
| ООО "НПО "ЭКОХИМПРИБОР" (РОСС RU.0001.310178) | 2 | 2 | 0 | 0 | 2 | 2 | 0 | |||
| ПАО "ТОАЗ" (RA.RU.310598) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 6 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 18 | 0 | 18 | 0 | 18 | 0 | 18 | ||
| ООО"КИНЕФ" (RA.RU.311857) | 352 | 8 | 326 | 0 | 352 | 8 | 326 | |||
| ООО "МАРИЙСКИЙ НПЗ" (RA.RU.312068) | 4 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО "НПО "АПК" (RA.RU.312228) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 14 | 0 | 13 | 0 | 8 | 0 | 8 | ||
| ФБУ «Пермский ЦСМ» (RA.RU.311363) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 1 | 0 | 1 | 1 | 1 | 0 | 1 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 58 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ТАТИНТЕК" (RA.RU.311601) | 14 | 0 | 14 | 0 | 14 | 0 | 14 | |||
| ОАО "ПО Киришинефтеоргсинтез" (RA.RU.311857) | 44 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 18 | 0 | 18 | 1 | 18 | 0 | 18 | ||
| ООО "КРИОГАЗ-ВЫСОЦК" (RA.RU.312847) | 10 | 0 | 8 | 0 | 10 | 0 | 8 | |||
| ООО "ЦСМ" (RA.RU.312904) | 9 | 0 | 9 | 0 | 8 | 0 | 8 | |||
| ООО "ЭРИС" (RA.RU.310699) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО "Марийский нефтеперерабатывающий завод" (RA.RU.312068) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КАРЕЛЬСКИЙ ЦСМ" (RA.RU.311501) | РСТ | 7 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ООО "ПРИБОРАВТОМАТИКА" (1780) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "РЕГИОНАЛЬНЫЙ СТАНДАРТ" (РОСС RU.0001.310381) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "МЕТРОЛОГИЧЕСКАЯ ЛАБОРАТОРИЯ" (РОСС RU.0001.310137) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "НПО "ЭКОХИМПРИБОР" (РОСС RU.0001.310178) | 36 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО"КИНЕФ" (0133) | 38 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "НПО «ЭКОХИМПРИБОР" (РОСС RU.0001.310178) | 23 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Марийский ЦСМ» (RA.RU.311271) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 9 | 0 | 9 | 0 | 9 | 0 | 9 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 28 | 0 | 28 | 0 | 22 | 0 | 22 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ПАО "НИЖНЕКАМСКНЕФТЕХИМ" (RA.RU.310572) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО "СК-СЕРВИС-САМАРА" (RA.RU.311385) | 18 | 0 | 18 | 2 | 18 | 0 | 18 | |||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ООО "БАЛЧУГ-ПЕТРОЛЕУМ" (RA.RU.314534) | 2 | 0 | 2 | 0 | 1 | 0 | 1 | |||
| ООО "НМОП" (RA.RU.311359) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "АСУ ПРО" (RA.RU.310446) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО "АСУ ИНЖИНИРИНГ" (RA.RU.311841) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ООО "ФЕРРАТА" (RA.RU.310646) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| АО "ПГ "МЕТРАН" (RA.RU.311702) | 6 | 5 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 7 | 0 | 7 | 1 | 7 | 0 | 7 | |||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО "СНЭМА-СЕРВИС" (RA.RU.312260) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ООО "ГАЗПРОМ ВНИИГАЗ" (РОСС RU.0001.310301) | 4 | 0 | 4 | 0 | 4 | 0 | 4 |
Стоимость поверки Счетчики воды универсальные (Аршин СВУ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
2572 | 2639 |
|
ФБУ НИЦ ПМ-Ростест Москва |
1690 | 2639 |
|
ФБУ Волгоградский ЦСМ Волгоградская область |
5438 | 2639 |
|
ФБУ Краснодарский ЦСМ Краснодарский край |
1739 | 2639 |
|
ФБУ Пермский ЦСМ Пермский край |
2169 | 2639 |
Программное обеспечение
Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
1A99620v506002.S19 |
|
Номер версии (идентификационный номер ПО) |
Не ниже 5.06.002 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
B7C6 |
|
Алгоритм вычисления цифрового идентификатора программного обеспечения |
16-бит |
|
Другие идентификационные данные (если есть) |
- |
Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Влияние программного обеспечения анализаторов учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типананосится на прибор методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в руководстве по эксплуатации "Анализаторы кислорода моделей "Oxymitter 4000", "Oxymitter 5000".
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам кислорода моделей «Oxymitter 4000», «Oxymitter 5000»
ГОСТ 13320-81 "Газоанализаторы промышленные автоматические. Общие технические условия".
ГОСТ 8.578-2008 "ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах".
Техническая документация фирмы-изготовителя "Emerson Process Management/Rosemount Analytical, Inc.", США.
Техническая документация фирмы-изготовителя "Emerson Process Management/Rosemount Analytical, Inc.", Мексика.
Поверка
Поверкаосуществляется по документу МП 13781-10 "Инструкция. Анализаторы кислорода моделей "Oxymitter 4000", "Oxymitter 5000". Методика поверки", утвержденному ГЦИ СИ ФГУП "ВНИИМС" 12 июля 2010 г.
Средства поверки:
- азот особой чистоты, ГОСТ 9293-74,
- ГСО-ПГС O2-N2, ТУ 6-16-2956-87.
Изготовитель
Фирма "Emerson Process Management/Rosemount Analytical, Inc.", США
Адрес: 2400 Barranca Parkway Irvine, CA 926060, USA
Заявитель
Общество с ограниченной ответственностью "Эмерсон" (ООО "Эмерсон") Адрес: 115054, Москва, ул. Дубининская, дом 53, строение 5 Тел.:8 (495) 995 95 59 (многоканальный), факс: 8 (495) 424 88 50
Испытательный центр
Федеральное государственное унитарное предприятие "Всероссийский научноисследовательский институт метрологической службы" (ФГУП "ВНИИМС")
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495)437-55-77/437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия анализаторов кислорода (далее - анализаторов) заключается в измерении ЭДС гальванического элемента. Выходное напряжение на элементе пропорционально разности парциальных давлений кислорода в измеряемой среде и в эталонной газовой смеси - воздухе.
Первичный преобразователь анализатора (зонд) устанавливают стационарно внутрь дымохода или вытяжной трубы. Длина зонда: 0,46; 0,91; 1,83; 2,74; 3,66 м.
Электронные модули анализаторов "Oxymitter 4000" и "Oxymiter 5000", поддерживающие температуру зонда и формирующие аналоговый сигнал, пропорциональный концентрации кислорода, расположены непосредственно в головке зонда либо раздельно. Помимо аналогового электронный модуль анализатора "Oxymitter 5000" формирует цифровой сигнал FOUNDATION Fieldbus, а электронный модуль анализатора "Oxymitter 4000" цифровой сигнал HART.
Управление, диагностика и градуировка анализаторов "Oxymitter 4000", "Oxymitter 5000" могут осуществляться с передней панели электронного модуля, с ручного пульта HART-коммуникатора (для "Oxymitter 4000"), с помощью компьютера (с использованием программного обеспечения AMS).
Для установки анализаторов кислорода "Oxymitter 4000", "Oxymitter 5000" во взрывоопасных зонах предусмотрено взрывобезопасное исполнение зонда и источника питания с маркировкой взрывозащиты lExdIIBT6/H2, 2ExdeIIBT6/H2 или 1ExdIIBT2/H2.

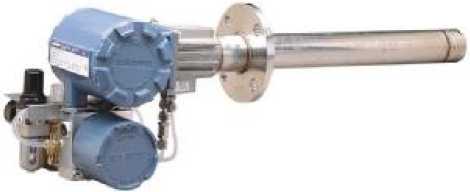

Исполнение со встроенной электроникой

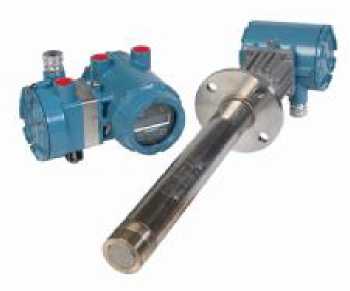

Исполнение с выносной электроникой
Рис. 1. Фотография внешнего вида анализатора кислорода моделей "Oxymitter 4000", "Oxymitter 5000".
Диапазон измерения (объемная доля кислорода), %:
модель "Oxymitter 4000"
модель "Oxymitter 5000"
Диапазон аналогового сигнала, мА
Пределы основной абсолютной погрешности в диапазоне измерения (0 - 4) %, %
Пределы основной относительной погрешности в диапазоне измерения св.4 %, %
Пределы дополнительной относительной погрешности при изменении температуры на 50 °С, %
Постоянная времени, с
Потребляемая мощность, В •А, не более
Габаритные размеры, мм, не более
Длина зонда, м, не более
Масса, кг, не более
Условия эксплуатации:
-
- температура анализируемой среды, °С
-
- температура окружающей среды, °С
-
- относительная влажность, %
-
- напряжение питания, В
-
- частота, Гц
от 0 до 10
от 0 до 25
от 0 до 40
от 0 до 40 от 0 до 20 (от 4 до 20) ±0,1
± 3
± 6
15
190 160x146x167 0,46; 0,91; 1,83; 2,74; 3,66
4,5
от 10 до 700 от минус 40 до плюс 65 от 0 до 95 от 100 до 240 от 50 до 60
