Сведения о средстве измерений: 96921-25 Системы лазерные координатно-измерительные сканирующие

Номер по Госреестру СИ: 96921-25
96921-25 Системы лазерные координатно-измерительные сканирующие
(AM.TECH GLS1000)

Назначение средства измерений:
Системы лазерные координатно-измерительные сканирующие AM.TECH GLS1000 (далее - сканеры) предназначены для измерений длин и приращений координат с целью контроля геометрических размеров объектов и сооружений по массиву точек, полученных в процессе трёхмерного сканирования.

сертификация программного обеспечения
Внешний вид. Системы лазерные координатно-измерительные сканирующие, http://oei-analitika.ru рисунок № 1
Внешний вид.
Системы лазерные координатно-измерительные сканирующие
Рисунок № 1
Внешний вид. Системы лазерные координатно-измерительные сканирующие, http://oei-analitika.ru рисунок № 2
Внешний вид.
Системы лазерные координатно-измерительные сканирующие
Рисунок № 2

Общие сведения

Дата публикации - 25.11.2025
Срок свидетельства - 24.11.2030
Номер записи - bef009aa-5a28-797a-81eb-b3ef41a556c0
ID в реестре СИ - 1427415
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

AM.TECH GLS1000,

Производитель

Изготовитель - Общество с ограниченной ответственностью «Научно-производственное объединение «3Д-Интеграция»
Страна - РОССИЯ
Населенный пункт - 127434, г. Москва, вн. тер. г. муниципальный округ Тимирязевский, ш. Дмитровское, д. 9, стр. 3, помещ. 1/1
Уведомление о начале осуществления предпринимательской деятельности -

Отчет "кто поверит (по типу СИ)" позволяет быстро собрать статистику по поверкам конкретного типа СИ.

Для запуска отчета достаточно выбрать интересующий тип СИ из списка и нажать кнопку "Кто поверит средство измерений?"

В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№2550 от 2025.11.24 ПРИКАЗ_Об утверждении типов средств измерений (19)

Наличие аналогов СИ: Системы лазерные координатно-измерительные сканирующие (AM.TECH GLS1000)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью «Научно-производственное объединение «3Д-Интеграция»

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
95822-25
07.07.2030
Системы оптические координатно-измерительные контактные, AM.TECH Track-Probe Sharp S
Общество с ограниченной ответственностью «Научно-производственное объединение «3Д-Интеграция» (РОССИЯ 127434, г. Москва, вн. тер. г. муниципальный округ Тимирязевский, ш. Дмитровское, д. 9, стр. 3, помещ. 1/1)
ОТ
МП
1 год
95821-25
07.07.2030
Системы оптические координатно-измерительные бесконтактные, AM.TECH TrackScan Sharp S
Общество с ограниченной ответственностью «Научно-производственное объединение «3Д-Интеграция» (РОССИЯ 127434, г. Москва, вн. тер. г. муниципальный округ Тимирязевский, ш. Дмитровское, д. 9, стр. 3, помещ. 1/1)
ОТ
МП
1 год
96921-25
24.11.2030
Системы лазерные координатно-измерительные сканирующие, AM.TECH GLS1000
Общество с ограниченной ответственностью «Научно-производственное объединение «3Д-Интеграция» (РОССИЯ 127434, г. Москва, вн. тер. г. муниципальный округ Тимирязевский, ш. Дмитровское, д. 9, стр. 3, помещ. 1/1)
ОТ
МП
1 год

Казань — столица Республики Татарстан

Один из крупнейших экономических, научных и культурных центров России. Город, площадью около 412 кв. км, где проживает 1,2 млн. человек более 101 национальности, расположен на левом берегу Волги по обе стороны реки Казанки. В 2005 году Казань будет отмечать свое тысячелетие. Богатое прошлое города связано с древней цивилизацией казанских татар и их прямых предков - волжских булгар. Город, лежащий на границе Европы и Азии, был и остается связующим звеном между Западом и Востоком и хранит традиции двух великих культур.

Казань, с ее впечатляющим Кремлем, мечетями, церквями и богатыми музеями, является уникальной туристической достопримечательностью вдоль Волги и включена в список городов Всемирного наследия, награждена дипломами и медалью ЮНЕСКО. Это город театров, музеев, город музыки, международных фестивалей, богатейших библиотек, новейших технологий, деловых партнерств и богатого научного потенциала.

В городе два гиганта авиационной промышленности - ГУП "Казанское авиационное производственное объединение" и ОАО "Казанский вертолетный завод". Знаковым событием для города стало начало серийного производства самолета ТУ-214 на ГУП КАПО им. С.П. Горбунова. ОАО "КВЗ" стал широко известен как производитель вертолетов МИ-8, МИ-17, которые блестяще зарекомендовали себя в эксплуатации более чем в 50 странах мира.

В Казани расположено одно из крупнейших химических предприятий страны - ОАО "Казаньоргсинтез", ведущий производитель полиэтилена высокого и низкого давления, полиэтиленовых труб, синтетических теплоносителей, фенола, ацетона, химикатов для нефтедобычи и осушки природного газа.

Отчет "Анализ рынка поверки в Казани" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Казань.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Системы лазерные координатно-измерительные сканирующие (AM.TECH GLS1000)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
(RA.RU.313740)
  • AM.TECH GLS1000
  • 1 1 0 0 0 0 0

    Стоимость поверки Системы лазерные координатно-измерительные сканирующие (AM.TECH GLS1000)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Средства измерений работают под управлением программного обеспечения (далее - ПО) «Easy Point Access» устанавливаемого на мобильное устройство, предназначенного для дистанционного управления сканером, обеспечения взаимодействия узлов прибора, выполнения съёмки, сохранения и передачи данных.

    ПО «EPiCloud Center Splicer» устанавливается на персональный компьютер, предназначено для первичной обработки результатов измерений, создания и объединения связей между станциями сканирования, уравнивания результатов измерений, сохранения и экспорта данных для дальнейшей обработки.

    Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

    Идентификационные данные программного обеспечения приведены в таблице 1.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационное данные (признаки)

    Значение

    Идентификационное наименование ПО

    EPiCloud Center Splicer

    Easy Point Access

    Номер версии (идентификационный номер ПО)

    не ниже 2023.7.27

    не ниже

    2023.9.4

    Цифровой идентификатор ПО

    -

    -


    Знак утверждения типа

    Знак утверждения типа

    наносится типографским способом на титульный лист руководства по эксплуатации.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделах 5 «Процедура работы с прибором» и 6 «Процесс обработки данных» документа «Системы лазерные координатно-измерительные сканирующие AM.TECH GLS1000. Руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 07 июня 2024 г. № 1374 Об утверждении Государственной поверочной схемы для координатно-временных средств измерений;

    ТУ 26.20.16.155-9-03459526-2024 Системы лазерные координатно-измерительные сканирующие AM.TECH. Технические условия.

    Правообладатель

    Общество с ограниченной ответственностью «Научно-производственное объединение «3Д-Интеграция»

    (ООО «НПО «3Д-Интеграция»)

    ИНН 5001109779

    Адрес юридического лица: 127434, г. Москва, вн. тер. г. муниципальный округ Тимирязевский, ш. Дмитровское, д.9, стр.3, помещ.1/1

    Телефон: (495) 108-68-04

    E-mail: 3d@i3d.ru

    Изготовитель

    Общество с ограниченной ответственностью «Научно-производственное объединение «3Д-Интеграция»
    (ООО «НПО «3Д-Интеграция»)
    ИНН 5001109779
    Адрес: 127434, г. Москва, вн. тер. г. муниципальный округ Тимирязевский, ш. Дмитровское, д.9, стр.3, помещ.1/1

    Испытательный центр

    Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»
    (ООО «ПРОММАШ ТЕСТ Метрология»)
    Адрес юридического лица: 119415, г. Москва, проспект Вернадского, дом 41, строение 1, помещение 263
    Адрес осуществления деятельности: 142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2
    Телефон: +7 (495) 108-69-50
    E-mail: info@metrologiya.prommashtest.ru

    Правообладатель


    Общество с ограниченной ответственностью «Научно-производственное объединение «3Д-Интеграция»
    (ООО «НПО «3Д-Интеграция»)
    ИНН 5001109779
    Адрес юридического лица: 127434, г. Москва, вн. тер. г. муниципальный округ Тимирязевский, ш. Дмитровское, д.9, стр.3, помещ.1/1
    Телефон: (495) 108-68-04
    E-mail: 3d@i3d.ru

    Принцип действия сканеров заключается в определении пространственного положения точек на окружающих объектах и дальнейшем построении трёхмерной модели сканируемых объектов в виде массива точек. Между любыми из определённых точек, или построенных на их основании поверхностей, можно провести геометрические измерения.

    Конструктивно сканеры состоят из блока формирования световых импульсов полупроводникового лазера (лазерный дальномер), блока регистрации световых импульсов лазера, отраженных от объектов сканирования и оптико-механической системы, отклоняющей лазерный луч на заданный угол. Импульс лазерного излучения, попадая на объект, частично отражается в сторону сканера, и с помощью приемной оптики, фокусируется на фоточувствительной площадке фотодиода где преобразуется в электрический импульс.

    При измерении расстояния используется технология сдвига фазы, то есть луч лазера модулирован незатухающими волнами различной длины. Расстояние от сканера до объекта определяется посредством регистрации направления лазерного луча и время прохождения луча от излучателя до отражающей поверхности. Все полученные данные вычисляются встроенным в сканер микрокомпьютером и сохраняются на съёмном носителе информации. Результатом измерений является массив точек с трёхмерными координатами.

    Для визуализации массива точек в цвете сканер может быть оснащён панорамной фотокамерой.

    Управление сканером осуществляется с помощью мобильного устройства (планшет), подключение производиться по радиоканалу сети Wi-Fi или с помощью кабеля.

    Заводской номер в виде буквенно-числового обозначения наносится под QR-кодом на маркировочную наклейку, расположенную на нижней части корпуса.

    Нанесение знака поверки на средство измерений не предусмотрено.

    Пломбирование не производится. В процессе эксплуатации, средства измерений не предусматривают внешних механических регулировок.

    Общий вид сканеров и место расположения маркировочной наклейки с указанием заводского номера средства измерений приведены на рисунке 1.

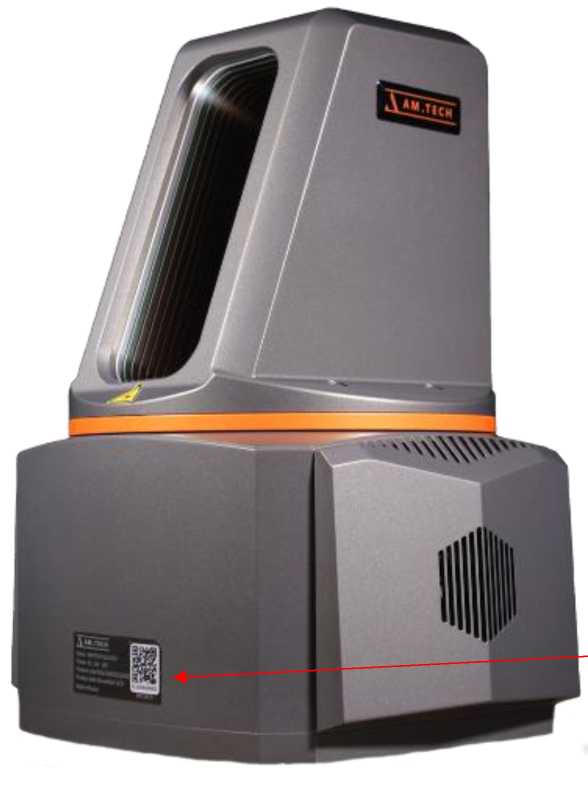

    Внешний вид. Системы лазерные координатно-измерительные сканирующие (AM.TECH GLS1000), http://oei-analitika.ru

    Рисунок 1 - Системы лазерные координатно-измерительные сканирующие

    AM.TECH GLS1000

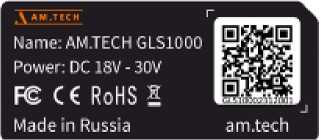

    Внешний вид. Системы лазерные координатно-измерительные сканирующие (AM.TECH GLS1000), http://oei-analitika.ru

    Место нанесения маркировочной наклейки с заводским номером средства измерений


    Таблица 5 - Комплектность приборов

    Наименование

    Обозначение

    Количество

    Система лазерная координатно-измерительная сканирующая

    AM.TECH

    GLS1000

    1 шт.

    Аккумулятор

    -

    1 шт.

    Адаптер зарядного устройства

    -

    1 шт.

    Y-образный кабель питания

    -

    1 шт.

    Сетевой кабель для сканера (опционально)

    -

    1 шт.

    Сетевой кабель для камеры (опционально)

    -

    1 шт.

    Набор камеры и RTK (опционально)

    -

    1 шт.

    Адаптер для загрузки данных с камеры (опционально)

    -

    1 шт.

    Планшет для управления с установленным ПО

    -

    1 шт.

    Продолжение таблицы 5

    Наименование

    Обозначение

    Количество

    Адаптер для планшета

    -

    1 шт.

    Электронный ключ защиты ПО

    -

    1 шт.

    USB накопитель

    -

    1 шт.

    Набор для чистки

    -

    1 шт.

    Сертификат

    -

    1 шт.

    Гарантийный талон

    -

    1 шт.

    Влагопоглотитель

    -

    1 шт.

    Кейс для транспортировки

    -

    1 шт.

    Штатив

    -

    1 шт.

    Руководство по эксплуатации

    -

    1 экз.


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерений длин и приращений координат, м

    от 1,5 до 1000,0

    Пределы допускаемой абсолютной погрешности измерений длин, мм

    ±(3+L/10)

    Пределы допускаемой абсолютной погрешности измерений приращений координат в условной системе координат по каждой из осей координат, мм

    ±(3+L/10)

    Где L - измеряемая длина в метрах

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Угол сканирования:

    - горизонтальный

    360°

    - вертикальный, не менее

    100°

    Диапазон рабочих температур, °С

    от -20 до +50

    Габаритные размеры (длинахширинахвысота), мм, не более

    210х163х268

    Масса, кг, не более

    7

    Таблица 4 - Показатели надёжности

    Наименование характеристики

    Значение

    Среднее время наработки на отказ, ч, не менее

    10000

    Средний полный срок службы, лет, не менее

    5
