Номер по Госреестру СИ: 95821-25
95821-25 Системы оптические координатно-измерительные бесконтактные
(AM.TECH TrackScan Sharp S)

Внешний вид.
Системы оптические координатно-измерительные бесконтактные
Рисунок № 1

Внешний вид.
Системы оптические координатно-измерительные бесконтактные
Рисунок № 2

Внешний вид.
Системы оптические координатно-измерительные бесконтактные
Рисунок № 3

Внешний вид.
Системы оптические координатно-измерительные бесконтактные
Рисунок № 4

Внешний вид.
Системы оптические координатно-измерительные бесконтактные
Рисунок № 5

Внешний вид.
Системы оптические координатно-измерительные бесконтактные
Рисунок № 6
Программное обеспечение
Системы работают под управлением метрологически значимого программного обеспечения (далее - ПО) «TViewer», установленного на персональный компьютер, предназначенного для обеспечения взаимодействия узлов приборов, выполнения съёмки, сохранения и экспорта измеренных величин, а также обработки результатов измерений.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационное данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
TViewer |
|
Номер версии (идентификационный номер ПО) |
не ниже 4.1.0.7 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится типографским способом на маркировочную наклейку и на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 4 «Основной процесс сканирования» документа «Системы оптические координатно-измерительные AM.TECH TrackScan / AM.TECH TrackProbe. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от V10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
ТУ 26.20.16.155-11-03459526-2024. Системы оптические координатно-измерительные бесконтактные AM.TECH TrackScan Sharp S.
ПравообладательОбщество с ограниченной ответственностью «Научно-производственное объединение «3Д-Интеграция» (ООО «НПО «3Д-Интеграция»)
ИНН 5001109779
Адрес юридического лица: 127434, г. Москва, вн. тер. г. муниципальный округ Тимирязевский, ш. Дмитровское, д. 9, стр. 3, помещ. 1/1
Телефон: (495) 109-11-91
E-mail: office@am.tech
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Адрес юридического лица: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263
Адрес места осуществления деятельности: 142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2
Телефон: +7 (495) 108-69-50
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
Общество с ограниченной ответственностью «Научно-производственное объединение «3Д-Интеграция» (ООО «НПО «3Д-Интеграция»)ИНН 5001109779
Адрес юридического лица: 127434, г. Москва, вн. тер. г. муниципальный округ Тимирязевский, ш. Дмитровское, д. 9, стр. 3, помещ. 1/1
Телефон: (495) 109-11-91
E-mail: office@am.tech
Принцип действия систем заключается в определении пространственного положения точек на поверхности сканируемых объектов бесконтактным методом с помощью ручного лазерного сканера, положение в пространстве которого определяется оптической системой слежения методом триангуляции по размещённым на сканере оптическим рефлекторам, и дальнейшем построении по полученным данным трёхмерной модели в виде облака точек. Между любыми из определённых точек можно провести линейные измерения.
Конструктивно система состоит из основных элементов: оптической системы слежения i-Tracker (далее - трекер), ручного лазерного сканера i-Scanner (далее - сканер), и комплекта соединительных кабелей. По заказу потребителя систему можно оснастить комплектом для беспроводного подключения к компьютеру. Подключение осуществляется по радиоканалу. Одновременно с одним сканером могут работать до четырех трекеров. Система работает под управлением персонального компьютера пользователя с установленным специализированным программным обеспечением, входящим в комплект поставки.
Оптическая система слежения представляет собой устройство с двумя встроенными камерами, которое используется для определения положения и ориентации в пространстве сканера и контрольных маркеров с помощью нанесённых на них оптических рефлекторов, и их преобразования в пространственные координаты. Трекер может устанавливаться на штатив, стойку или настенный кронштейн.
Ручной лазерный сканер представляет собой линейный сканер, который позволяет выполнять цифровое сканирование поверхностей объекта с помощью оптически расширенного лазерного луча и двухмерной камеры.
Контрольные маркеры используются для динамической привязки. При этом во время измерения нужно получать дополнительные данные, по крайней мере, с трех контрольных маркеров. Если контрольные маркеры имеют фиксированную привязку к объекту измерения, опорная точка между объектом измерения и оптической системой слежения может перемещаться во время измерения без изменения локальной системы координат.
Для повышения точности измерений возможно использование вспомогательного устройства AM.TECH MSCAN (далее - устройство MSCAN). При помощи устройства MSCAN проводится построение базовой модели позиционирования, и после обработки с помощью программного обеспечения загружается в проект проведения измерений, где используется в качестве основной системы позиционирования.
Общий вид основных элементов системы приведён на рисунках 1 - 2.

Место нанесения маркировочной наклейки с заводским номером и знаком утверждения типа средства измерений
б)
а)

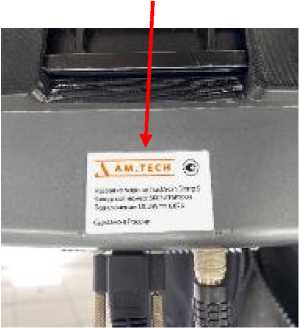

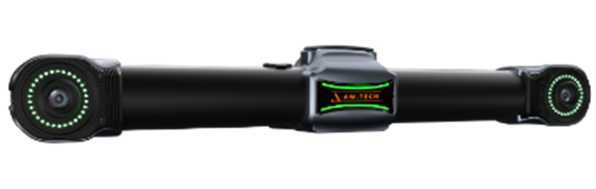

Рисунок 1 - Оптическая система слежения:
а) общий вид; б) место нанесения заводского номера и знака утверждения типа

Место нанесения маркировочной наклейки с заводским номером и знаком утверждения типа средства измерений
а) б)

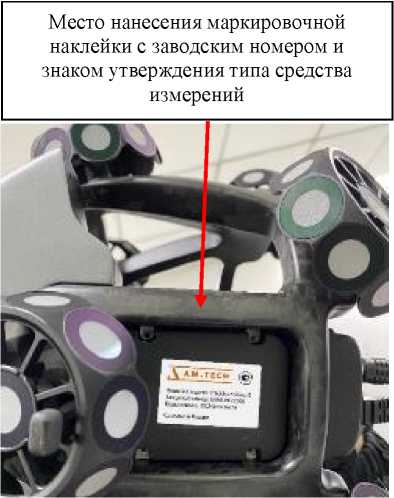

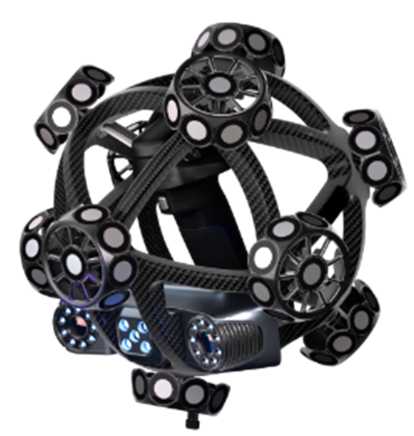

Рисунок 2 - Ручной лазерный сканер: а) общий вид; б) место нанесения заводского номера и знака утверждения типа

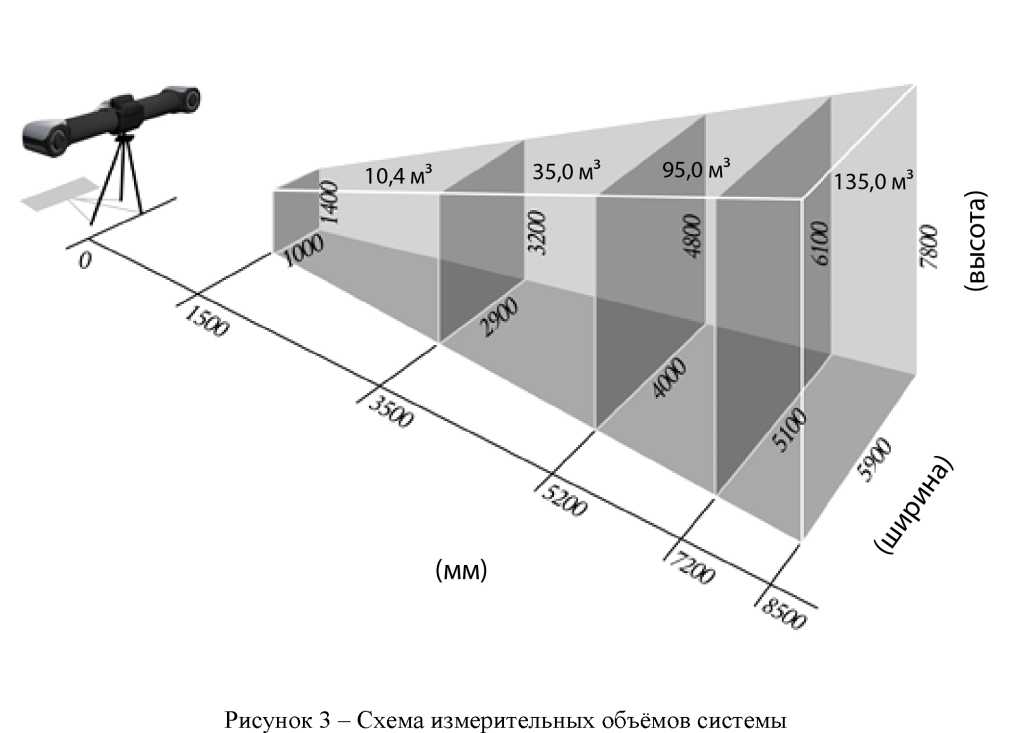

В зависимости от размера измеряемого объекта система работает в режимах измерений 10,4 м3, 35,0 м3, 95,0 м3 или 135,0 м3. Режим измерений выбирается вручную в программном обеспечении при выполнении калибровки системы перед началом проведения измерений. Схемы измерительных объемов для каждого режима представлены на рисунке 3.

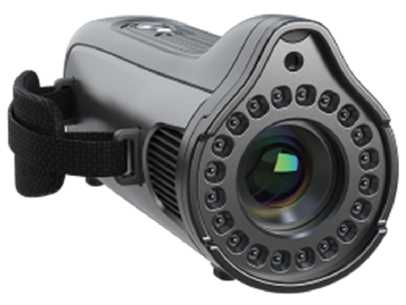

Рисунок 4 - Общий вид устройства MSCAN
Заводские номера основных элементов системы в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр указываются на маркировочных наклейках, расположенных на нижней части корпуса. Заводским номером системы является заводской номер оптической системы слежения.
Нанесение знака поверки на средство измерений не предусмотрено.
В процессе эксплуатации системы не предусматривают внешних механических регулировок. Пломбирование системы не производится.
Таблица 5 -
|
Наименование |
Обозначение |
Количество |
|
Система оптическая координатно-измерительная бесконтактная, в составе:
|
AM.TECH TrackScan Sharp S | |
|
i-Tracker |
1 шт. | |
|
i-Scanner |
1 шт. | |
|
Штатив |
- |
1 шт. |
|
Калибровочная плита |
- |
1 шт. |
|
Калибровочный жезл |
- |
1 шт. |
|
Контроллер |
- |
1 шт. |
|
Комплект проводов для подключения к сети |
- |
1 шт. |
|
Комплект проводов для подключения к компьютеру |
- |
1 шт. |
|
Комплект для беспроводного подключения к компьютеру |
- |
По заказу |
|
Комплект магнитных меток (контрольные маркеры) |
- |
1 шт. |
|
Комплект рефлекторных меток |
- |
2 шт. |
|
USB накопитель с ПО |
- |
1 шт. |
|
Электронный ключ запуска ПО |
- |
1 шт. |
|
Вспомогательное устройство |
AM.TECH MSCAN |
По заказу |
|
Руководство по эксплуатации AM.TECH MSCAN |
- |
1 экз. |
|
Руководство по эксплуатации AM.TECH TrackScan / AM.TECH TrackProbe |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Кейс для транспортировки |
- |
2 шт. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений линейных размеров при выборе режима измерений1), мм: 10,4 м3 |
от 10 до 3500 |
|
35,0 м3 |
от 10 до 5200 |
|
95,0 м3 |
от 10 до 7200 |
|
135,0 м3 |
от 10 до 8500 |
|
Диапазон измерений линейных размеров объектов при использовании системы совместно с устройством MSCAN1), мм |
от 50 до 10 000 |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров объектов при выборе режима измерений, мм: 10,4 м3 |
±0,033 |
|
35,0 м3 |
±0,054 |
|
95,0 м3 |
±0,113 |
|
135,0 м3 |
±0,144 |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров объектов при использовании системы совместно с устройством MSCAN, мм2) |
±(0,032+0,012<L) |
| |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (Длина х Ширина х Высота), мм, не более - оптическая система слежения i-Tracker |
1010х150х150 |
|
- ручной лазерный сканер i-Scanner |
300х300х300 |
|
- вспомогательное устройство AM.TECH MSCAN |
180х80х60 |
|
Масса, кг, не более - оптическая система слежения i-Tracker |
7,75 |
|
- ручной лазерный сканер i-Scanner |
1,50 |
|
- вспомогательное устройство AM.TECH MSCAN |
0,58 |
|
Напряжение питания от источника переменного тока, В |
220±22 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -10 до +40 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
15000 |
|
Средний полный срок службы, лет, не менее |
7 |
