Код

ПРОМА

-ПТ

-Х

YY

-ZZ

-L

-М

-Т

Номер позиции кода

1

2

3

4

5

6

7

8

Позиция кода

Значение кода

1

Предприятие-изготовитель

2

Преобразователь температуры

3

Тип прибора:

2 - преобразователь температуры с выходным токовым сигналом от 4 до 20 мА

4

Тип корпуса:

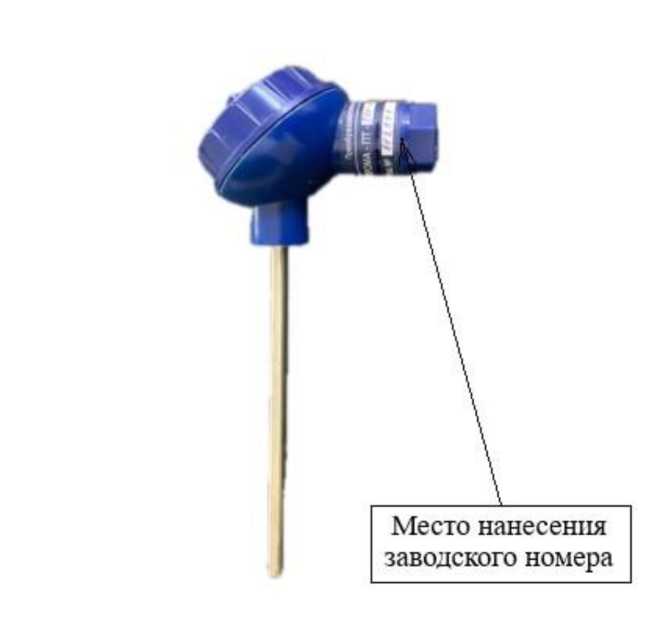

01 - коммутационная головка ВР-3;

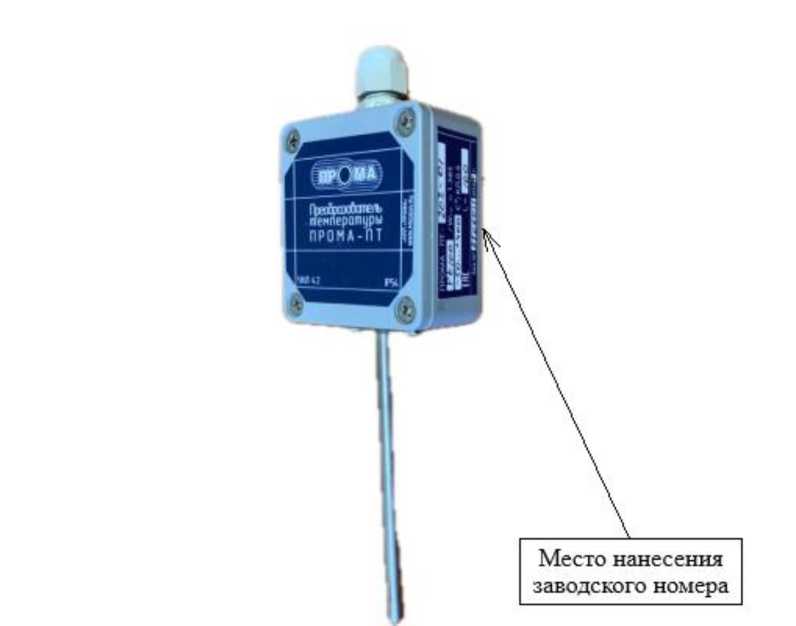

02 - коммутационная головка G104n;

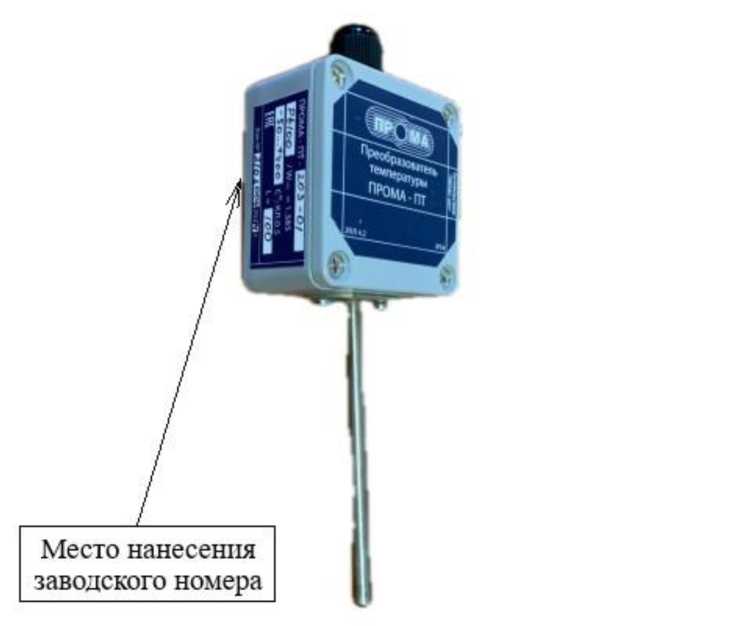

03 - коммутационная головка G104M;

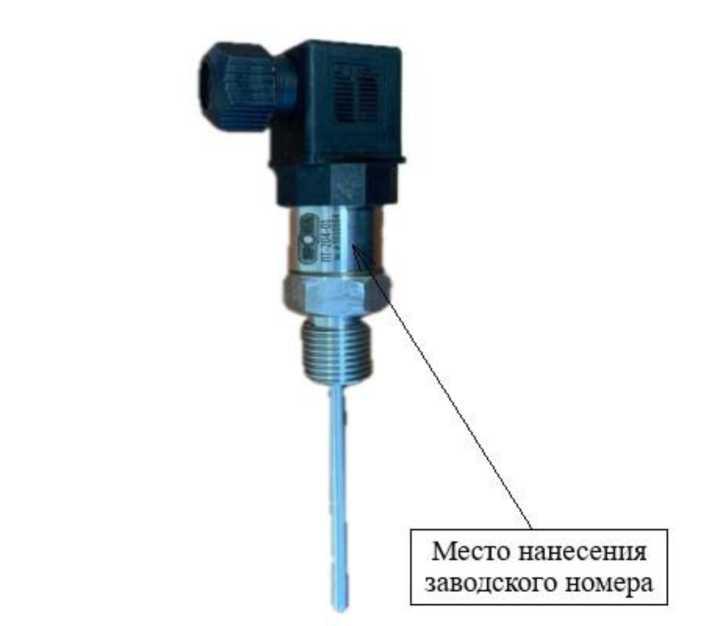

04 - цилиндрический

5

Тип НСХ первичного преобразователя по ГОСТ 6651-2009: 01 - Pt100;

02 - Pt500

6

Длина монтажной части, L, мм:

от 40 до 500 - для преобразователей с верхним пределом диапазона измерений температуры до 300 °C включ.;

от 160 до 500 - для преобразователей с верхним пределом диапазона измерений температуры св. 300 до 400 C

7

Способ монтажа: Г - гильза гладкая;

Р - М20х1,5;

G - G1/2

8

Диапазон измерений, °С:

• 1 - от -50 до +50;

• 2 - от -50 до +150;

• 3 - от -50 до +200;

• 4 - от -50 до +300;

• 5 - от -50 до +400;

• 6 - от 0 до +200;

• 7 - от 0 до +400

Наименование

Обозначение

Количество

Преобразователь температуры

ПРОМА-ПТ

1 шт.

Руководство по эксплуатации

В407.146.000.000 РЭ

1 экз.

Паспорт

В407.146.000.000 ПС

1 экз.

Наименование характеристики

Значение

Диапазон измерений температуры, °С

от -50 до +50 от -50 до +150 от -50 до +200 от -50 до +300 от -50 до +400

от 0 до +200 от 0 до +400

Пределы   допускаемой   основной   погрешности,

приведенной к диапазону измерений температуры, при нормальных условиях измерений (20±5°С), %

± 0,5

Пределы допускаемой дополнительной приведенной погрешности выходного сигнала преобразователя, вызванный изменением температуры окружающего воздуха от нормальных условий измерений (20±5°С), на каждые 10°С, %

± 0,1

Диапазон выходного сигнала, мА

от 4 до 20

Наименование характеристики

Значение

Тип чувствительного элемента

Платиновый

Условное обозначение номинальной статистической характеристики преобразователя (НСХ) по ГОСТ 66512009

Pt 100, Pt 500

Температурный коэффициент а, °С^-1

0,00385

Максимальный измерительный ток, мА, при сопротивлении чувствительного элемента: 100 Ом

500 Ом

О

<1 О

Потребляемый ток, мА, не более

20

Время термической реакции, с, не более

60

Электрическое сопротивление изоляции при температуре (25 ± 10)°С и относительной влажности (55 ± 25) %, МОм, не менее

100

Время выдержки электрической прочности изоляции (при напряжении 500 В и частотой 50 Гц), мин, не менее

1

Напряжение питания, В

от 12 до 36

Нагрузочное сопротивление для токового выхода (4 - 20) мА, кОм

от 0 до 1,0 (в зависимости от напряжения питания)

Время установления рабочего режима (предварительный прогрев), мин., не более

15

Потребляемая мощность, Вт, не более

1,0

Рабочее давление избыточное, МПа, не более

1,6

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающей среды, °С

от -50 до +70

- относительная влажность воздуха, %, не более

85

- атмосферное давление, кПа

от 84 до 106,7

Длина монтажной части, L, мм

- для преобразователей с верхним пределом диапазона измерений температуры до 300 °С включ.

от 40 до 500

- для преобразователей с верхним пределом диапазона измерений температуры св. 300 до 400 °С

от 160 до 500

Диаметр монтажной части, D, мм

6; 8

Габаритные размеры (без монтажной части), Высота х Длина х Ширина, мм, не более: - для модификации ПРОМА-ПТ-201

65х86х57

- для модификации ПРОМА-ПТ-202

85х59х35

- для модификации ПРОМА-ПТ-203

85х59х35

- для модификации ПРОМА-ПТ-204

86х52,5х34

Масса, кг, не более

0,6

Время непрерывной работы

не ограничено

Наименование характеристики

Значение

Средняя наработка на отказ, час, не менее

80000

Средний срок службы, лет, не менее

12
