Номер по Госреестру СИ: 96931-25
96931-25 Установки для проверки проводного монтажа
(STC-1500)
Назначение средства измерений:
Установки для проверки проводного монтажа STC-1500 (далее - установки STC-1500) предназначены для измерений и воспроизведений напряжения постоянного и переменного тока, измерений электрического сопротивления постоянному току, измерений электрической ёмкости, измерений электрического сопротивления изоляции, а также для испытаний электрической прочности изоляции электрических цепей.
Внешний вид.
Установки для проверки проводного монтажа
Рисунок № 1
Внешний вид.
Установки для проверки проводного монтажа
Рисунок № 2
Общие сведения
Дата публикации - 25.11.2025
Срок свидетельства - 24.11.2030
Номер записи - 6f1269fb-de2e-3582-dc46-ec2a7a5c8043
ID в реестре СИ - 1427407
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью «Совтест АТЕ»
Страна - РОССИЯ
Населенный пункт - 305006, Курская обл., г. о. город Курск, г. Курск, ул Карла Маркса, зд. 135/6
Уведомление о начале осуществления предпринимательской деятельности -
Внимание!!
Отчет долго строится.
На первом этапе построения отчета необходимо выбрать одну из нескольких десятков областей СИ. Далее, в зависимости от выбранной области строятся три гистограммы и таблица по владельцам СИ и их поверкам.
На гистограммах владельцы СИ разбиты по группам в зависимости от количества поверок, приходящихся на их СИ. Графики дают наглядное представление о поверках и средствах измерений в зависимости от масштаба бизнеса владельца и специфики его деятельности. Для удобства отображения графики учитывают организации имеющие от 10 и более поверок.
Таблица отображает данные о наименовании владельца СИ, количестве поверок и количестве средств измерений у владельца в соответствии с выбранной областью измерений. Для ускорения генерации отчета в таблице приводятся данные о юридических лицах, имеющих 2 и более поверки.
Бесплатный
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1534 от 2016.10.17 О переоформлении свидетельства об утверждении типа средств измерений № 50497 "Полуприцепы-цистерны для светлых нефтепродуктов НЕФАЗ-96931-07"
№1533 от 2016.10.17 О переоформлении свидетельства об утверждении типа средств измерений № 32798 "Полуприцепы-цистерны для нефтепродуктов НЕФАЗ-9693, НЕФАЗ-96931"
№1801 от 2017.08.28 О внесении изменений в описание типа на полуприцепы-цистерны ППЦ-НЕФАЗ
№421 от 2013.04.21 Об утверждении типов средств измерений (Государственый номер в Гос.реестре СИ 53266-13,20152-13,53267-13 по 53272-13,34044-13,36762-13,53273-13 по 53305-13)
№2549 от 2025.11.24 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Установки для проверки проводного монтажа (STC-1500)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью «Совтест АТЕ»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96931-25 24.11.2030 |
Установки для проверки проводного монтажа, STC-1500 Общество с ограниченной ответственностью «Совтест АТЕ» (РОССИЯ 305006, Курская обл., г. о. город Курск, г. Курск, ул Карла Маркса, зд. 135/6) |
ОТ МП |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Количество типов средств измерений в ФГИС АРШИН по группам СИ» предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные группы СИ. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к группе СИ осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между группами СИ.
На круговой диаграмме показано количественное соотношение между группами СИ по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные группы, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают однословные классические группы СИ (АИИС, преобразователи, системы, резервуары, трансформаторы … и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по группам СИ, но уже в динамике по годам начиная с 2016 года.
Бесплатный
Кто поверяет Установки для проверки проводного монтажа (STC-1500)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "НИЦ "ЭНЕРГО" (RA.RU.314019) | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Установки для проверки проводного монтажа (STC-1500)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) установок STC-1500 состоит из встроенного и внешнего ПО.
Аппаратные средства установок STC-1500 работают под управлением персонального компьютера (ПК) с установленным на него программным обеспечением (внешнее ПО) XperTrace. Внешнее ПО позволяет выполнять автоматизированные измерения и обрабатывать результат. Подключение установок STC-1500 к ПК осуществляется через интерфейс Ethernet. Внешнее ПО является метрологически незначимым.
Встроенное ПО предназначено для управления модулями из состава установок STC-1500. Встроенное ПО разделено на метрологически значимую и незначимую части.
Метрологические характеристики установок STC-1500 нормированы с учетом влияния метрологически значимой части встроенного ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО установок STC-1500 приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
XperTrace |
|
Номер версии (идентификационный номер ПО), не ниже |
1.2.Х.Х |
|
Цифровой идентификатор ПО |
- |
|
Примечание: Номер версии встроенного ПО состоит из двух частей:
| |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта, руководства по эксплуатации типографским способом и на шасси установки STC-1500 с лицевой стороны в правом верхнем углу с помощью специальной наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Использование по назначению» документа РБФТ.411728.001-ХХ РЭ «Установка для проверки проводного монтажа STC-1500. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 8.371-80 «Государственная система обеспечения единства измерений (ГСИ). Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической ёмкости»
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 года № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 года № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"1 до 2409 Гц»
Приказ Росстандарта от 30 декабря 2019 года № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
ТУ 26.51.66-014-47907279-2025 «Установка для проверки проводного монтажа STC-1500. Технические условия»
Правообладатель
Общество с ограниченной ответственностью «Совтест АТЕ»
(ООО «Совтест АТЕ»)
Адрес юридического лица: 305006, Курская обл., г. о. город Курск, г. Курск, ул Карла Маркса, зд. 135/6
ИНН 4629047554
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО»(ООО «НИЦ «ЭНЕРГО»)
Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. № 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. 15)
Правообладатель
Общество с ограниченной ответственностью «Совтест АТЕ»
(ООО «Совтест АТЕ»)
Адрес юридического лица: 305006, Курская обл., г. о. город Курск, г. Курск, ул Карла Маркса, зд. 135/6
ИНН 4629047554
Принцип действия установок STC-1500 основан на программном управлении подключением источника постоянного и переменного напряжения к объекту измерения и аналого-цифровом преобразовании сигнала отклика в цифровой код с целью дальнейшего определения его сопротивления или ёмкости. Установки STC-1500 оснащены системами самодиагностики и автоматической калибровки.
Конструктивно установки STC-1500 состоят из источников постоянного и переменного напряжения, мультиметра, измерительных модулей и модулей коммутации. К установкам STC-1500 могут подключаться дополнительные ведомые модули.
Установки STC-1500 выпускаются в двух исполнениях: исполнение 1 и исполнение 2, отличающиеся количеством тестовых карт, габаритными размерами и массой.
Заводской номер наносится на маркировочную наклейку типографским методом в виде цифрового кода.
Общий вид установок STC-1500 с указанием места ограничения доступа к местам настройки (регулировки) и места нанесения знака утверждения типа представлен на рисунке 1. Пример маркировочной наклейки с указанием места нанесения заводского номера представлен на рисунке 2. Способ ограничения доступа к местам настройки (регулировки) - наклейка с нанесением знака поверки. Пломбирование мест настройки (регулировки) установок STC-1500 не предусмотрено.

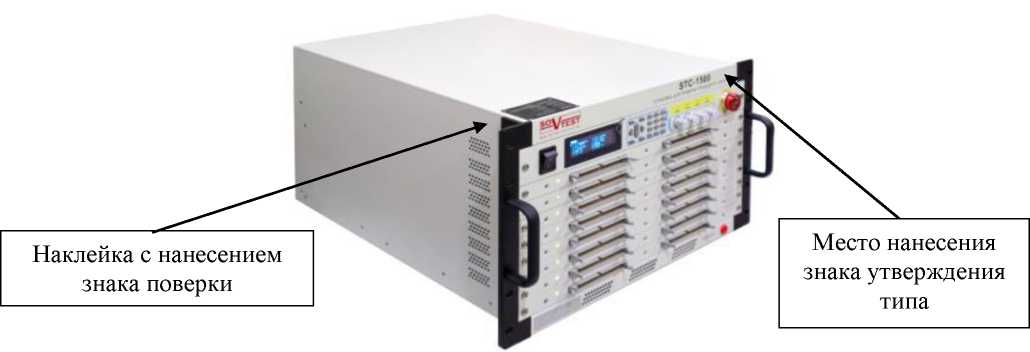

Рисунок 1 - Общий вид установок STC-1500 с указанием места ограничения доступа к местам настройки (регулировки) и места нанесения знака утверждения типа
Место нанесения
заводского номера

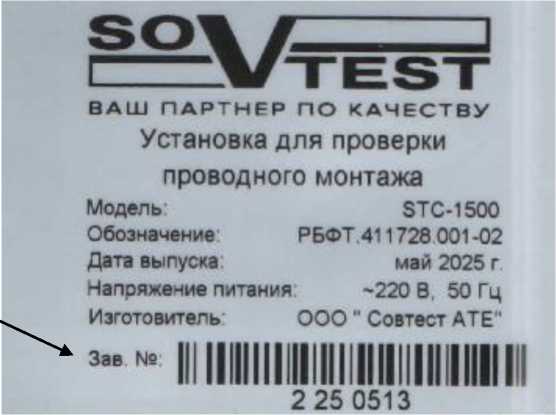

Рисунок 2 - Пример маркировочной наклейки с указанием места нанесения заводского номера
Таблица 5 -
|
Наименование |
Обозначение |
Количество |
|
Установка для проверки проводного монтажа |
STC-1500 |
1 шт. |
|
Паспорт |
РБФТ.411728.001-ХХ ПС* |
1 экз. |
|
Руководство по эксплуатации |
РБФТ.411728.001-ХХ РЭ* |
1 экз. |
|
Кабель питания |
- |
1 шт. |
|
Щупы Кельвина |
- |
1 шт. |
|
Тестовый пробник |
- |
1 шт. |
|
Коммутационный кабель RJ-45 |
- |
1 шт. |
|
Блок поверки** |
- |
1 шт. |
|
* ХХ - в зависимости от обозначения установки STC-1500. ** - поставляется по заказу. | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведений напряжения постоянного тока, В |
от 25 до 1500 |
|
Пределы допускаемой относительной погрешности воспроизведений напряжения постоянного тока, % |
±3 |
|
Диапазон воспроизведений напряжения переменного тока частотой 50/60 Гц, В |
от 50 до 1000 |
|
Пределы допускаемой относительной погрешности воспроизведений напряжения переменного тока частотой 50/60 Гц, % |
±3 |
|
Диапазон измерений электрического сопротивления постоянному току |
от 1 Ом до 1 ГОм |
|
Пределы допускаемой относительной погрешности измерений электрического сопротивления постоянному току, %:
|
±(5 + 50) ±5 ±10 |
|
Диапазон измерений электрической ёмкости, мкФ |
от 1 до 100 |
|
Пределы допускаемой относительной погрешности измерений электрической ёмкости, % |
±(10 + 1) |
|
Примечания: R - измеряемое значение электрического сопротивления постоянному току, Ом; С - измеряемое значение электрического сопротивления постоянному току, мкФ. | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Количество тестовых карт в ведущем модуле: - для установок STC-1500 исполнения 1 |
до 4 |
|
- для установок STC-1500 исполнения 2 |
до 8 |
|
Параметры электрического питания: - номинальное напряжение переменного тока, В |
220,0 |
|
- номинальная частота переменного тока, Гц |
50,0 |
|
Потребляемая мощность, В^А, не более |
500,0 |
|
Габаритные размеры (длинахширинахвысота) установок STC-1500 без дополнительных ведомых модулей, мм, не более: - для установок STC-1500 исполнения 1 |
515,7Х487,6Х187,6 |
|
- для установок STC-1500 исполнения 2 |
515,7x487,6x270,0 |
|
Наименование характеристики |
Значение |
|
Масса установок STC-1500 без дополнительных ведомых модулей, кг, не более: | |
|
- для установок STC-1500 исполнения 1 |
15,0 |
|
- для установок STC-1500 исполнения 2 |
25,0 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +15,0 до +25,0 |
|
- относительная влажность, %, не более |
80,0 |
|
- атмосферное давление, кПа |
от 84,0 до 106,0 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
20000 |
