Номер по Госреестру СИ: 96933-25
96933-25 Ротаметры
(LZ)
Назначение средства измерений:
Ротаметры LZ (далее - ротаметры) предназначены для измерений объёмного расхода жидкостей и газов, в том числе под давлением и высокой температуры.

Внешний вид.
Ротаметры

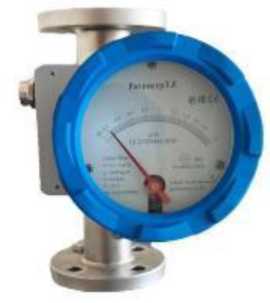

Рисунок № 1

Внешний вид.
Ротаметры

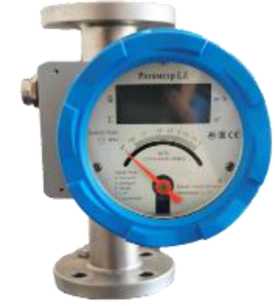

Рисунок № 2

Внешний вид.
Ротаметры

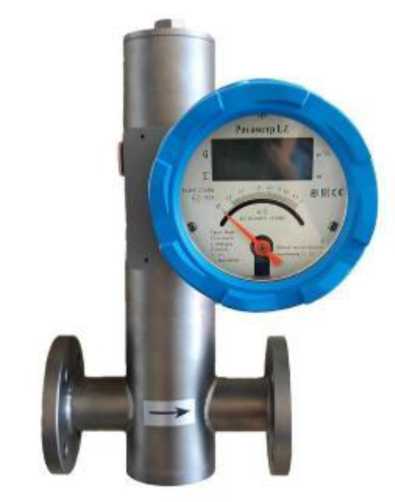

Рисунок № 3
Программное обеспечение
Программное обеспечение (далее - ПО) ротаметров является встроенным. Разделения ПО на метрологически значимую часть и метрологически незначимую часть нет.
Встроенное ПО выполняет функции обработки измерительной информации, отображения измерительной информации на жидкокристаллическом дисплее. Метрологические характеристики средства измерений нормированы с учётом влияния программного обеспечения.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
LZ |
|
Номер версии (идентификационный номер) ПО |
LF-0X 20YY |
|
Примечания:
| |
Знак утверждения типа
Знак утверждения типананосится на титульные листы руководства по эксплуатации и паспорта типографским способом и на маркировочную табличку ротаметра лазерной гравировкой.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе «Принцип работы» руководства по эксплуатации на ротаметры LZ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 года № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»
Приказ Федерального агентства по техническому регулированию и метрологии от 11 мая 2022 № 1133 года «Об утверждении Государственной поверочной схемы для средств измерений объёмного и массового расходов газа»
Техническая документация «Sichuan Vacorda Instruments Manufacturing Co., Ltd.», КНР
Правообладатель«Sichuan Vacorda Instruments Manufacturing Co., Ltd.», Китай
Адрес: No.41.Chengxi Road, Yantan industrial park, Zigong City, Sichuan province, China
Web-сайт: www.vacorda.com,www.vacorda.ru
E-mail: sales@vacorda.com
Изготовитель
«Sichuan Vacorda Instruments Manufacturing Co., Ltd.», Китай
Адрес: No.41.Chengxi Road, Yantan industrial park, Zigong City, Sichuan province, China
Web-сайт: www.vacorda.com,www.vacorda.ru
E-mail: sales@vacorda.com
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»
(ФБУ «НИЦ ПМ - Ростест»)
Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озёрная, д. 46
Телефон/факс: +7 (495) 437-37-29 / 437-56-66
Web-cain; www.rostest.ru
E-mail: info@rostest.ru
Правообладатель
«Sichuan Vacorda Instruments Manufacturing Co., Ltd.», КитайАдрес: No.41.Chengxi Road, Yantan industrial park, Zigong City, Sichuan province, China
Web-сайт: www.vacorda.com,www.vacorda.ru
E-mail: sales@vacorda.com
Принцип действия ротаметров основан на зависимости положения динамического равновесия поплавка, перемещающегося внутри трубки, от расхода измеряемой среды.
Ротаметры состоят из проточной части и измерительного преобразователя. Проточная часть ротаметров выполнена в виде цельнометаллической трубки с измерительным кольцом и поплавка переменного сечения с магнитом. Магнит через трубку из немагнитного металла взаимодействует с магнитом механического отсчётного устройства измерительного преобразователя, которое преобразует линейное перемещение поплавка в угловое перемещение стрелки. Шкала ротаметров градуируется по индивидуальному заказу.



Рисунок 1 - Внешний вид ротаметров LZ
Ротаметры имеют исполнения для монтажа в горизонтальном или вертикальном положении.
Ротаметры могут иметь жидкокристаллический дисплей для отображения измеряемых параметров.
Ротаметры могут иметь пассивные аналоговые (4 - 20) мА и частотно-импульсные выходы. Передача данных в систему верхнего уровня осуществляется по протоколам HART и Modbus. Также возможно наличие релейного выхода.
Общий вид ротаметров представлен на рисунке 1. Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, а также знак утверждения типа наносятся на шкалу ротаметра.
Таблица 2 - Метрологические характеристики
|
Наименование параметра |
Значение параметра |
|
Номинальный диаметр, DN |
15; 25; 32; 40; 50; 65; 80; 100;150 |
|
Диапазон измерений объёмного расхода среды, м3/ч:
|
от 0,016 до 200 от 0,05 до 150 |
|
Динамический диапазон:
|
16 о о |
|
Пределы допускаемой приведённой (к верхнему пределу диапазона измерений) погрешности измерений объёмного расхода среды1), % |
±1,0; ±1,5; ±2,5 |
|
1) Конкретное значение указано на шкале ротаметра и в паспорте. | |
Таблица 3 - Технические характеристики
|
Наименование параметра |
Значение |
|
Давление измеряемой среды1), МПа, не более |
32 |
|
Диапазон температур измеряемой среды1), °С |
от -50 до +450 |
|
Параметры выходных сигналов:
|
от 0 до 100 от 4 до 20 |
|
Напряжение питания переменного тока частотой 50 Гц, В |
от 85 до 265 |
|
Номинальное напряжение питания постоянного тока, В |
24 |
|
Напряжение питания от батареи, В |
3,6 |
|
Маркировка взрывозащиты^ |
0Ex ia IIC T6 Ga 1Ex db IIC T6 Gb |
|
Степень защиты, обеспечиваемая оболочной1) |
IP65, IP67 |
|
Условия эксплуатации:
|
от -40 до +100 от -40 до +85 |
|
1) Конкретное значение указано на шкале ротаметра и в паспорте. | |
Таблица 4 - Показатели надёжности
|
Наименование параметра |
Значение |
|
Средняя наработка на отказ, ч |
100000 |
|
Средний срок службы, лет, не менее |
10 |
