Номер по Госреестру СИ: 96934-25
96934-25 Установка вакуумметрическая эталонная 2-го разряда
(УВЭ-3)
Назначение средства измерений:
Установка вакуумметрическая эталонная 2-го разряда УВЭ-3 предназначена для воспроизведения и передачи единицы абсолютного давления с целью поверки и калибровки средств измерений низкого абсолютного давления.
Установка может применяться в качестве рабочего эталона 2-го разряда согласно ГОСТ 8.107-81 «ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 1 • 10-8 до 1 • 103 Па».
Внешний вид.
Установка вакуумметрическая эталонная 2-го разряда
Рисунок № 1
Общие сведения
Дата публикации - 25.11.2025
Срок свидетельства -
Номер записи - c7da39e8-67ea-a375-de4f-4e3f67f8aa99
ID в реестре СИ - 1427404
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью «ОптиВак Инжиниринг»
Страна - РОССИЯ
Населенный пункт - 194223, г Санкт-Петербург, пр-кт 2-й Муринский, Д. 14, К. ЛИТЕР О, ПОМЕЩ. 14Н
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "Подбор поверителей по группе средств измерений измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ определенной группы. Каталог содержит Более 900 групп СИ.
Для запуска отчета достаточно выбрать из списка интересующую группу СИ и нажать кнопку "Показать организации-поверители".
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2549 от 2025.11.24 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Установка вакуумметрическая эталонная 2-го разряда (УВЭ-3)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью «ОптиВак Инжиниринг»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96934-25 |
Установка вакуумметрическая эталонная 2-го разряда, УВЭ-3 Общество с ограниченной ответственностью «ОптиВак Инжиниринг» (РОССИЯ 194223, г Санкт-Петербург, пр-кт 2-й Муринский, Д. 14, К. ЛИТЕР О, ПОМЕЩ. 14Н) |
ОТ МП |
1 год |
В отчете предоставлена информация по географии распределения эталонов единиц величин по территории РФ и видам измерений.
Предусмотрено выделение 11 видов измерений:
- Акустические величины
- Давление, вакуум
- Оптические и оптико-физические
- Теплофизика, температура
- Время, частота
- Ионизирующие излучения и ядерные константы
- Поток, расход, уровень, объем веществ
- Электрические и магнитные величины, радиоэлектроника
- Геометрические величины
- Механические величины
- Состав и свойства веществ
Географическая привязка эталонов осуществляется к конкретному городу, региону или федеральному округу РФ. Количественные данные об эталонах представлены как штуках, так и в процентном соотношении.
В качестве источника данных были использованы два реестра ФГИС АРШИН: реестр эталонов единиц величин - https://fgis.gost.ru/fundmetrology/registry/11 и реестр средств измерений, применяемых в качестве эталонов - https://fgis.gost.ru/fundmetrology/cm/etalons/296436.
Отчет состоит из 12 графиков и 2 таблиц, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Первый блок содержит сводную статистическую информацию об эталонах. Отдельно для аттестованных эталонов и отдельно для средств измерений, применяемых в качестве эталонов. Далее, следуют два информационных блока с привязкой к региону РФ или Федеральному округу.
В завершении отчета приведена сводная таблица, данные из которой можно использовать для самостоятельной обработки данных.
Кто поверяет Установка вакуумметрическая эталонная 2-го разряда (УВЭ-3)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Установка вакуумметрическая эталонная 2-го разряда (УВЭ-3)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Установка имеет встроенное программное обеспечение, представляющее собой программное обеспечение (далее - ПО) контроллера TIC из комплекта эталонного вакуумметра AIGX и ПО эталонного вакуумметра ВДТО-3. ПО установки выполняет следующие функции:
-
- выбора единиц измерений давления;
-
- приема, сбора, обработки и отображения измерительной информации, полученной от эталонных вакуумметров из состава установки;
-
- автоматической диагностики состояния эталонных вакуумметров, вывод на экран контроллера TIC или эталонного вакуумметра ВДТО-3 сообщений об ошибках.
Метрологически значимым является встроенное ПО установки. Влияние метрологически значимой части ПО учтено при нормировании метрологических характеристик.
Уровень защиты ПО от преднамеренных или непреднамеренных изменений «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
Идентификационные данные ПО установки представлены в Таблице 1.
Таблица 1 - Идентификационные данные ПО установки
|
Идентификационные данные (признаки) ПО |
Значение | |
|
Название эталонного вакуумметра |
AIGX |
ВДТО-3 |
|
Идентификационное наименование ПО |
- |
- |
|
Номер версии (идентификационный номер) ПО |
D39700640M |
2.01 |
Знак утверждения типа
Знак утверждения типананесен способом наклейки на корпус установки и типографским способом на титульный лист руководства по эксплуатации установки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 2 «Использование по назначению» документа «Установка вакуумметрическая эталонная УВЭ-3. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 8.107-81 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 140-8 до 1403 Па
Правообладатель
Общество с ограниченной ответственностью «ОптиВак Инжиниринг» (ООО «ОВ Инжиниринг»)
ИНН 7802633561
Юридический адрес: 194223, г Санкт-Петербург, пр-кт 2-й Муринский, Д.14, К. ЛИТЕР О, ПОМЕЩ. 14Н
Телефон: +7 967 3422477
E-mail: info@optivac.ru
Изготовитель
Общество с ограниченной ответственностью «ОптиВак Инжиниринг» (ООО «ОВ Инжиниринг»)
ИНН 7802633561
Адрес: 194223, г Санкт-Петербург, пр-кт 2-й Муринский, Д.14, К. ЛИТЕР О, ПОМЕЩ. 14Н
Телефон: +7 967 3422477 E-mail: info@optivac.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д.19 Телефон: (812) 251-76-01, факс: (812) 713-01-14.
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Правообладатель
Общество с ограниченной ответственностью «ОптиВак Инжиниринг» (ООО «ОВ Инжиниринг»)
ИНН 7802633561
Юридический адрес: 194223, г Санкт-Петербург, пр-кт 2-й Муринский, Д.14, К. ЛИТЕР О, ПОМЕЩ. 14Н
Телефон: +7 967 3422477
E-mail: info@optivac.ru
К настоящему типу средств измерений относится установка вакуумметрическая эталонная 2-го разряда УВЭ-3 с заводским № 08 (далее-установка).
Установка представляет собой вакуумную откачную систему с измерительной камерой, на которой установлены два эталонных вакуумметра. Для создания и поддержания давления в измерительной камере установка оснащена системой создания и поддержания давления. Для осуществления десорбции измерительной камеры установка оснащена системой прогрева и терморегуляции.
Принцип действия установки основан на непосредственном измерении абсолютного давления эталонными вакуумметрами абсолютного давления, создаваемого форвакуумным и турбомолекулярным насосами в измерительной камере установки. Регулирование давления в камере осуществляется при помощи клапанов и высокоточного натекателя. Управление установкой осуществляется с помощью органов управления, расположенных на лицевой панели ее корпуса.
Конструктивно установка выполнена в общем металлическом передвижном корпусе. В измерительной камере установки установлен эталонный ионизационный вакуумметр AIGX зав. № 230437294 (поддиапазон измерений от 1 • 10-5 до 1-10-2 Па) в комплекте с контроллером TIC и деформационно-термопарный эталонный вакуумметр ВДТО-3, зав.№ 070 с преобразователем ПДДТО-1, зав. № 066 (поддиапазон измерений от V10-2 до V103 Па). Система создания и поддержания давления установки состоит из форвакуумного насоса GWSP150 и высоковакуумного турбомолекулярного насоса FF-100/300, индикаторного вакуумметра APG, а также высокоточного натекателя и клапанов для возможности регулирования давления в измерительной камере установки. На передней панели установки располагаются индикаторы для контроля параметров работы установки, дисплеи для регистрации измеренных значений и органы управления установкой.
Пломбировка корпуса установки не предусмотрена.
Заводской номер установки нанесен в виде цифрового обозначения способом цифровой печати на маркировочную табличку установки, расположенную на передней панели корпуса установки.
Нанесение знака поверки на корпус установки не предусмотрено.

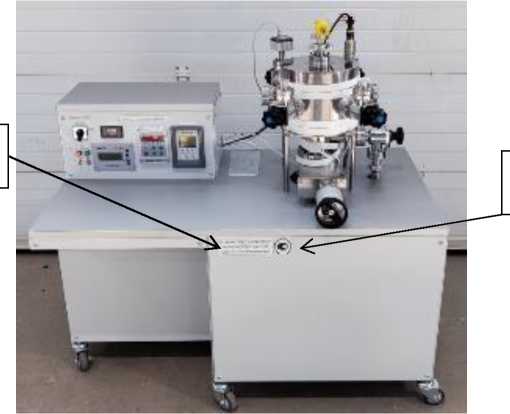

Общий вид установки, место нанесения заводского номера и знака утверждения типа представлено на рисунке 1. Маркировочная табличка представлена на рисунке на рисунке 2.
Место нанесения заводского номера
Место нанесения знака утверждения типа
Рисунок 1 - Общий вид установки вакуумметрической
эталонной 2-го разряда УВЭ-3
Установка вакуумметрическая эталонная 2-го разряда УВЭ-3, зав. № 08 ООО «ОптиВак Инжиниринг»Рисунок 2 - Маркировочная табличка установки
Таблица 5 -
|
Наименование |
Обозначение |
Кол-во |
|
Установка вакуумметрическая эталонная УВЭ-3 |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Таблица 2 - Метрологические характеристики | |
|
Наименование характеристики |
Значение |
|
Диапазон измерений абсолютного давления, Па |
от V10-5 до V103 |
|
Пределы допускаемой относительной погрешности | |
|
измерений абсолютного давления, % - в поддиапазоне от 140-5 до 140-2 Па включ. |
± 15 |
|
- в поддиапазоне св. 140-2 до 1 •IO3 Па |
± 10 |
|
Таблица 3 - Технические характеристики | |
|
Наименование характеристики |
Значение |
|
Параметры питания от сети переменного тока: - напряжение питания переменного тока, В |
220 ± 22 |
|
- частота переменного тока, Гц |
50 ± 1 |
|
Остаточное давление, Па, не более |
5Л0-6 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +15 до +25 |
|
- относительная влажность, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
Габаритные размеры, мм, не более: | |
|
- длина |
1600 |
|
- ширина |
800 |
|
- высота |
1700 |
|
Масса, кг, не более |
300 |
аблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок службы, лет |
10 |
