Наименование

Обозначение

Количество

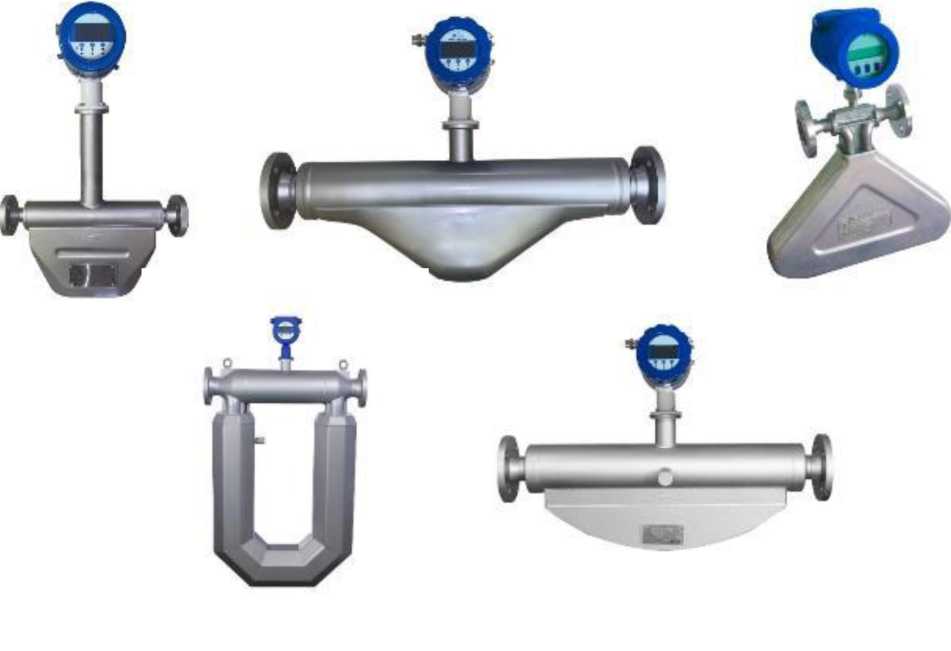

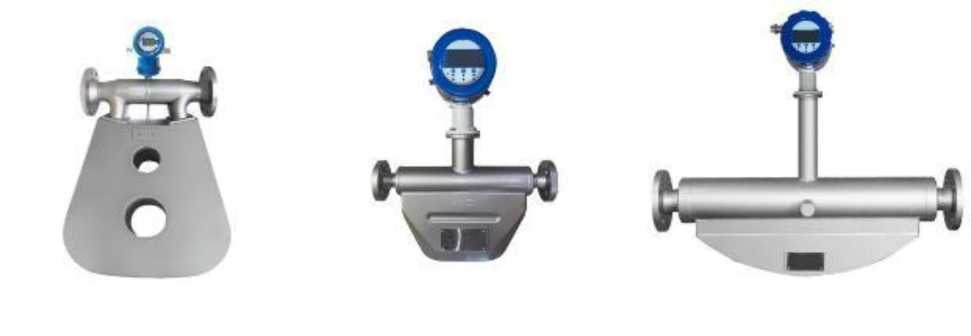

Счетчики-расходомеры массовые

SURE SCM

1 шт.

Паспорт

-

1 экз.

Руководство по эксплуатации

-

1 экз.

Наименование характеристики

Значение

SURE SCM B

SURE SCM А

LNG

S

CNG

U

W

S

Условный диаметр, DN

от 6 до 100

от 1,5 до 200

15

от 10 до 300

от 8 до 250

от 50 до 150

Диапазон измерений массового расхода жидкости^, Qmж, т/ч

от 0,04 до 210,0

от 0,003 до

750,0

от 0,15 до 3,0

от 0,01 до 2500,0

от 0,008 до

1500,0

от 0,5 до

500,0

Диапазон измерений объемного расхода жидкости^, Qvж, м³/ч

от 40,0/рж²⁾ до 210000,0/рж

от 3/рж до 750000/рж

от 150/рж до

3000 /рж

от 10/рж до 2500000/рж

от 8/рж до

1500000/рж

от 500/рж до

500000/рж

Пределы допускаемой относительной погрешности^{1), 3)} измерений массового расхода и массы жидкости в потоке, 6мж,%

±0,10⁴⁾; ±0,15⁴⁾; ±0,20; ±0,25; ±0,50

Пределы допускаемой относительной погрешности измерений объемного расхода и объема жидкости в потоке, 6vж %

±(5мж+0,1)

Максимальное значение массового расхода газа¹⁾, Qmr max, т/ч

-

150,0

0,6

Qtac max 1000 фг²⁾/ Кг ⁵⁾

Максимальное значение объемного расхода газа при рабочих условиях,

Qvг max, м³/ч

-

Qtac max^ 1000/Кг

Максимальное значение объемного расхода газа¹⁾, приведенного к стандартным условиям, Qvг ст max, м³/ч

-

Qmг max^l000/pi ст⁶⁾

Наименование характеристики

SURE SCM B

SURE SCM А

LNG

S          CNG

U          W         S

Пределы допускаемой относительной погрешности измерений массового расхода и массы газа, Змг, %

-

±0,50

±0,50; ±0,75

Пределы допускаемой относительной погрешности вычисления объемного расхода газа, приведенного к стандартным условиям⁷⁾, 3vr ст, %

-

±0,50; ±0,75

Диапазон измерений плотности¹^ ⁸⁾, кг/м³

от 650 до 2000

Пределы допускаемой абсолютной погрешности измерений плотности¹⁾ жидкости, кг/м3

±2,0; ±5,0

±2,0

Пределы допускаемой относительной погрешности вычисления объема и объемного расхода газа при рабочих условиях без учета методической погрешности определения плотности газа 3v г, %

-

±0,75

Температура¹⁾ измеряемой среды, °С

от -196 до +245

от -50 до +200

Пределы допускаемой абсолютной погрешности измерений температуры, °С

±(0,3+0,0054) ⁹⁾

Наименование характеристики

Значение

SURE SCM B

SURE SCM А

LNG

S

CNG

U

W

S

• ¹⁾ фактические значения указываются в паспорте расходомера

• ²⁾ рж - плотность жидкости в рабочих условиях, кг/м³. рг - плотность газа в рабочих условиях, кг/м³.

• ³⁾ при Qmж <Q тж min и при Qmг <Q тг min Пределы допускаемой относительной погрешности измерений массового расхода и массы в потоке, %, рассчитываются по формулам:

±(Sm®+(Z/Qm®T 100);

±(5ini+(Z/Qmi)^ 100)

Q тж min - значение минимального расхода жидкости у расходомера. Численное значение указано в руководстве по эксплуатации, зависит от модификации и погрешности измерения, т/ч;

Q тг min- значение минимального массового расхода газа расходомера, т/ч. Составляет 1:20 в динамическом диапазоне измерений расхода газа, т/ч.

Z - стабильность нуля (указываются в руководстве по эксплуатации), т/ч;

Qmж - текущий массовый расход жидкости, т/ч.

Qmг - текущий массовый расход газа, т/ч.

При поверке расходомеров с пределами допускаемой относительной погрешности измерений массового расхода и массы жидкости ±0,1 % и ±0,15 % в рабочих условиях на месте эксплуатации с применением трубопоршневой поверочной установки, компакт-прувера или поверочной установки на базе эталонных расходомеров массовых, пределы допускаемой относительной погрешности расходомеров составляют ±0,2 % или ±0,25 %;

• ⁴⁾ приведенная характеристика не распространяется на счетчики-расходомеры массовые SURE SCM B исполнения LNG (DN6) и S (DN1,5; DN3; DN4; DN6)

• ⁵⁾ Кг - эмпирический коэффициент, указан в руководстве по эксплуатации, кг/м³

• ⁶⁾ рг ст - плотность газа при стандартных условиях;

• ⁷⁾ при известном составе газа;

• ⁸⁾ диапазон индикации значения плотности рабочей среды от 0 до 5000 кг/м³

• ⁹⁾ t - температура измеряемой среды, °С.

Наименование характеристики

Значение

SURE SCM B

SURE SCM А

LNG

S

CNG

U

W

S

Давление рабочей среды, МПа, не более

35

26

Выходные сигналы

- частотно-импульсный, Гц

от 0 до 10 000

- унифицированный аналоговый сигнал, мА

(использовать только для индикации)

от 4 до 20

- цифровой

Modbus RS-485

Условия эксплуатации:

- температура окружающей среды, °С

от -40 до +60

от -40 до +55

- относительная влажность, %, не более

90

90

- атмосферное давление, кПа

от 84 до 107

от 84 до 107

Параметры электрического питания:

220±22

- напряжение переменного тока, В

- напряжение постоянного тока, В

24±10

Маркировка взрывозащищенности по

ГОСТ 31610.0-2014

Интегральное исполнение:

1Ex db ib IIC T6...T4 Gb Х

Дистанционное исполнение

- датчик

1Ex ib IIC T6...T2 Gb

- электронный блок

1Ex db [ib Gb] IIC T6 Gb Х

- Степень защиты, обеспечиваемая оболочкой,

IP66/IP67

по ГОСТ 14254-2015:

Наименование характеристики

Значение

Средний срок службы, лет

20

Средняя наработка на отказ, часов

120000
