Сведения о средстве измерений: 96971-25 Измерители-сигнализаторы температуры масла трансформаторов

Номер по Госреестру СИ: 96971-25
96971-25 Измерители-сигнализаторы температуры масла трансформаторов
(BWY)

Назначение средства измерений:
Измерители-сигнализаторы температуры масла трансформаторов BWY (далее по тексту -измерители) предназначены для измерений температуры масла силовых трансформаторов.

сертификация программного обеспечения
Внешний вид. Измерители-сигнализаторы температуры масла трансформаторов, http://oei-analitika.ru рисунок № 1
Внешний вид.
Измерители-сигнализаторы температуры масла трансформаторов
Рисунок № 1

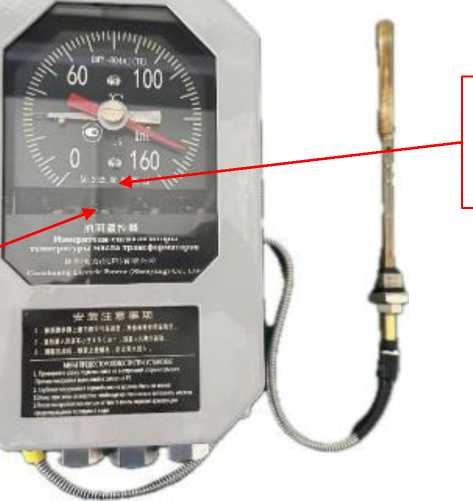

Внешний вид. Измерители-сигнализаторы температуры масла трансформаторов, http://oei-analitika.ru рисунок № 2
Внешний вид.
Измерители-сигнализаторы температуры масла трансформаторов
Рисунок № 2

Общие сведения

Дата публикации - 27.11.2025
Срок свидетельства - 26.11.2030
Номер записи - 84a0d958-4416-8f18-18b5-8f0c9a944511
ID в реестре СИ - 1427370
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Guochuang Electric Power (Shenyang) Co., Ltd.
Страна - КИТАЙ
Населенный пункт - 110144, No.7, 16th street, Economic and technology development zone, Shenyang city, Liaoning Province
Уведомление о начале осуществления предпринимательской деятельности -

После предварительного распознавания графических файлов с описаниями типов СИ появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2577 от 2025.11.26 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Измерители-сигнализаторы температуры масла трансформаторов (BWY)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Guochuang Electric Power (Shenyang) Co., Ltd.

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
96972-25
26.11.2030
Измерители-сигнализаторы температуры обмотки трансформаторов, BWR
Guochuang Electric Power (Shenyang) Co., Ltd. (КИТАЙ 110144, No.7, 16th street, Economic and technology development zone, Shenyang city, Liaoning Province)
ОТ
МП
2 года
96971-25
26.11.2030
Измерители-сигнализаторы температуры масла трансформаторов, BWY
Guochuang Electric Power (Shenyang) Co., Ltd. (КИТАЙ 110144, No.7, 16th street, Economic and technology development zone, Shenyang city, Liaoning Province)
ОТ
МП
2 года

Воронеж - столица Центрально-Черноземного региона, объединяющего Воронежскую, Тамбовскую, Курскую, Белгородскую и Липецкую области. Воронеж является крупным областным административным центром. В городе расположены сотни промышленных и строительных предприятий, поставляющих продукцию в 60 стран мира, в том числе предприятия машиностроения, металлообработки, химической промышленности, авиастроения, радиоэлектроники, пищевой и легкой промышленности.

По количеству учреждений профессионального образования Воронежская область занимает второе место после Москвы из 18 регионов, входящих в Центральный федеральный округ. В Воронеже находится почти 40% от общего числа учреждений профессионального образования Центрально-Черноземного региона, а количество студентов вузов составляет более половины всех студентов Черноземья.

В настоящее время население Воронежа составляет более 1 миллиона человек. По численности населения Воронеж занимает 14-е место в России. 2/3 населения города - люди трудоспособного возраста.

Экономика Воронежа и области стабильно развивается, сохраняя рост важнейших социально-экономических показателей: стоимость валового регионального продукта, оборот розничной торговли и объем платных услуг населению ежегодно увеличиваются. Объем валового регионального продукта Воронежской области в 2004 году составил 117 млрд. рублей, что почти на 2% больше, чем в 2003 году (в сопоставимых ценах). Рост произошел в основном за счет увеличения объемов промышленного производства, жилищного строительства, транспортных услуг. Объем платных услуг населению в 2005 году составил 15,18 млрд. рублей, что на 30% больше, чем в предыдущем году.

Отчет "Анализ рынка поверки в Воронеже" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Воронеж.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Измерители-сигнализаторы температуры масла трансформаторов (BWY)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Измерители-сигнализаторы температуры масла трансформаторов (BWY)

Организация, регион Стоимость, руб Средняя стоимость

Знак утверждения типа

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе «Принцип действия и функции» Руководства по эксплуатации на средство измерений.


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний

Приказ Федерального агентства по техническому регулированию и метрологии от 19.11.2024 г. №2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»

Стандарт предприятия предприятия-изготовителя Guochuang Electric Power (Shenyang) Co., Ltd., Китай

Правообладатель

Guochuang Electric Power (Shenyang) Co., Ltd., Китай

Юридический адрес: КНР, 110144, No.7, 16th street, Economic and technology development zone, Shenyang city, Liaoning Province

Телефон/факс: +86 024-66604616 / (024)67928188

Изготовитель

Guochuang Electric Power (Shenyang) Co., Ltd., Китай
Адрес: КНР, 110144, No.7, 16th street, Economic and technology development zone, Shenyang city, Liaoning Province
Телефон/факс: +86 024-66604616 / (024)67928188

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии-Ростест»
(ФБУ «НИЦ ПМ-Ростест»)
Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 544-00-00
E-mail: info@rostest.ru,
Web-сайт: www.rostest.ru

Правообладатель

Guochuang Electric Power (Shenyang) Co., Ltd., Китай
Юридический адрес: КНР, 110144, No.7, 16th street, Economic and technology development zone, Shenyang city, Liaoning Province
Телефон/факс: +86 024-66604616 / (024)67928188

Принцип действия измерителей основан на зависимости между температурой и давлением термометрического вещества - авиационного керосина, находящегося в герметично замкнутой манометрической термосистеме. Манометрическая термосистема состоит из медного термобаллона, соединительного капилляра и сильфона. Под воздействием температуры на термобаллон измерителя изменяется давление внутри манометрической системы, происходит растяжение сильфона, связанного со стрелкой отсчетного устройства (циферблата). Далее результат измерения температуры сравнивается с пороговыми значениями, заданными уставками. При достижении температуры заданной уставки или при повышении (понижении) температуры ниже (выше) уставки происходит соответственное изменение выходного сигнала управления релейными выходами.

К данному типу относятся измерители модели BWY-04AJ(TH).

Измерители относятся к показывающим стрелочным приборам погружного типа и конструктивно выполнены в виде прямоугольного металлического корпуса для настенного монтажа, в котором размещены циферблат, кинематический механизм со стрелкой и сильфоны манометрической термосистемы, с присоединенным при помощи капилляра термобаллоном в цилиндрическом корпусе из латуни. Внутри корпуса измерителей (под съемной крышкой с защитным съемным стеклом) также размещены сигнализирующие регулируемые электроконтактные устройства с релейными выходами (микровыключатели), а также клеммы для напряжения питания и вывода аналоговых выходных сигналов. Измерители оснащены преобразователем положения стрелки в аналоговые выходные сигналы силы постоянного тока, а также встроенным в корпус термобаллона терморезистором с выходным сигналом электрического сопротивления.

Фотография общего вида измерителей приведена на рисунке 1.

Заводской номер в виде цифрового кода, состоящего из арабских цифр, наносится на циферблат измерителей методом гравировки.

Пломбирование измерителей не предусмотрено.

Конструкция измерителей предусматривает возможность нанесения знака поверки на средство измерений.

Место нанесения знака поверки

Внешний вид. Измерители-сигнализаторы температуры масла трансформаторов (BWY), http://oei-analitika.ru
Внешний вид. Измерители-сигнализаторы температуры масла трансформаторов (BWY), http://oei-analitika.ru

Место нанесения заводского номера

Рисунок 1 - Общий вид измерителей-сигнализаторов температуры масла трансформаторов BWY


Таблица 4 -

Наименование

Обозначение

Количество

Измеритель-сигнализатор температуры масла трансформаторов

BWY

1 шт.

Руководство по эксплуатации (на русском языке)

-

1 экз.


Метрологические и основные технические характеристики измерителей приведены в таблицах 1, 2.

аблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений температуры, °С

от 0 до+150 от 0 до +160

Пределы допускаемой приведенной погрешности измерений температуры, % (от диапазона измерений)

±1,5

Пределы допускаемой абсолютной погрешности срабатывания сигнализирующего устройства, °С

±4,0

Пределы допускаемой абсолютной погрешности разницы (вариации) переключения сигнализирующего устройства, °С

±6,0

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Цена деления шкалы циферблата, °С

2

Цена деления шкалы переключателя сигнализирующего устройства, °С

10

Количество сигнализирующих устройств, шт.

4

Диапазон выходных аналоговых сигналов силы постоянного тока, мА

от 4 до 20

Диапазон выходных аналоговых сигналов электрического сопротивления, Ом

от 96,09 до 166,63

Наименование характеристики

Значение

Условное обозначение номинальной статической характеристики (НСХ) преобразования аналоговых выходных сигналов сопротивления встроенного преобразователя по ГОСТ 6651-2009

Pt100

Длина соединительного капилляра, мм, не более

20000

Длина термобаллона, мм

150

Диаметр корпуса термобаллона, мм

14

Габаритные размеры корпуса измерителя (длина х высота х глубина), мм, не более

280 х 200 х 165

Масса, кг, не более (без учета массы термобаллона и капилляра)

4

Параметры электропитания встроенного преобразователя:

  • - напряжение переменного тока, В

  • - частота переменного тока, Гц

от 198 до 242

50±1

Рабочие условия эксплуатации:

  • - температура окружающей среды, °С

  • - относительная влажность воздуха, %, не более

от -40 до +55

95 (без конденсации)

Таблица 3 - Показатели надежности

Наименование характеристики

Значение

Средняя наработка на отказ, ч, не менее

120000

Средний срок службы, лет, не менее

15
