Сведения о средстве измерений: 96972-25 Измерители-сигнализаторы температуры обмотки трансформаторов

Номер по Госреестру СИ: 96972-25
96972-25 Измерители-сигнализаторы температуры обмотки трансформаторов
(BWR)

Назначение средства измерений:
Измерители-сигнализаторы температуры обмотки трансформаторов    BWR (далее по тексту - измерители) предназначены для измерений температуры обмотки силовых трансформаторов.

сертификация программного обеспечения
Внешний вид. Измерители-сигнализаторы температуры обмотки трансформаторов, http://oei-analitika.ru рисунок № 1
Внешний вид.
Измерители-сигнализаторы температуры обмотки трансформаторов
Рисунок № 1

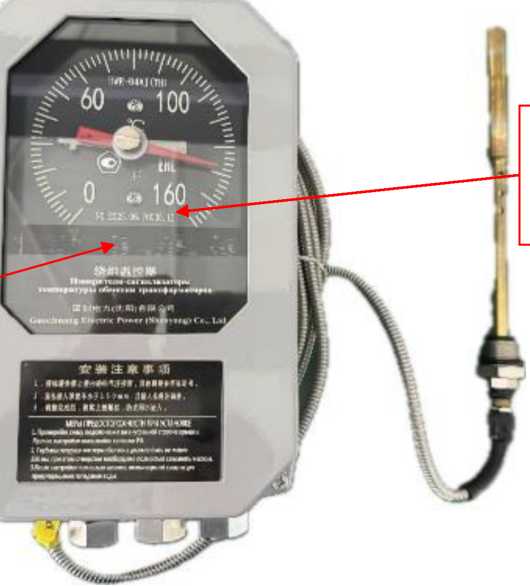

Внешний вид. Измерители-сигнализаторы температуры обмотки трансформаторов, http://oei-analitika.ru рисунок № 2
Внешний вид.
Измерители-сигнализаторы температуры обмотки трансформаторов
Рисунок № 2

Общие сведения

Дата публикации - 27.11.2025
Срок свидетельства - 26.11.2030
Номер записи - 692859fc-5021-57e6-1ff1-2b21b1bf70fb
ID в реестре СИ - 1427369
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Guochuang Electric Power (Shenyang) Co., Ltd.
Страна - КИТАЙ
Населенный пункт - 110144, No.7, 16th street, Economic and technology development zone, Shenyang city, Liaoning Province
Уведомление о начале осуществления предпринимательской деятельности -

Данный отчет предназначен для поиска и анализа данных о типах средств измерений (СИ), которые связаны с указанным испытательным центром за выбранный год. Отчет осуществляет связку между:

  • Приказами Росстандарта: Номерами и датами приказов, утверждающих типы СИ.
  • Описаниями типов СИ: Информацией о конкретных моделях средств измерений.
  • Испытательными центрами: Организациями, которые проводили испытания для утверждения типов СИ.

Результатом работы отчета является список приказов, содержащих информацию о типах СИ, связанных с указанным испытательным центром за выбранный год.

Входные данные

Для работы с отчетом необходимо:

  • Выбрать год из выпадающего списка.
  • Указать наименование испытательного центра (например, "ВНИИФТРИ").

Выходные данные

Отчет выводит таблицу с информацией о найденных приказах и связанных с ними типах СИ. Таблица содержит следующие столбцы:

  • № приказа: Номер и дата приказа Росстандарта.
  • Наименование приказа: Полное название приказа.
  • № типа СИ: Регистрационный номер типа средства измерений.
  • Тип СИ: Наименование и описание типа средства измерений.

Каждая запись в таблице содержит ссылки для просмотра подробной информации о приказе и типе СИ.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2577 от 2025.11.26 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Измерители-сигнализаторы температуры обмотки трансформаторов (BWR)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Guochuang Electric Power (Shenyang) Co., Ltd.

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
96972-25
26.11.2030
Измерители-сигнализаторы температуры обмотки трансформаторов, BWR
Guochuang Electric Power (Shenyang) Co., Ltd. (КИТАЙ 110144, No.7, 16th street, Economic and technology development zone, Shenyang city, Liaoning Province)
ОТ
МП
2 года
96971-25
26.11.2030
Измерители-сигнализаторы температуры масла трансформаторов, BWY
Guochuang Electric Power (Shenyang) Co., Ltd. (КИТАЙ 110144, No.7, 16th street, Economic and technology development zone, Shenyang city, Liaoning Province)
ОТ
МП
2 года

Тольятти - город в Самарской области России, административный центр Ставропольского района, в состав которого не входит, являясь городом областного значения, образует муниципальное образование городской округ Тольятти с единственным населенным пунктом в его составе. Входит в состав Самарско-Тольяттинской агломерации.

Расположен на левом берегу Волги напротив Жигулей. Население: 684 709 человек (2021); крупнейший город России, не являющийся центром субъекта федерации. Занимает 19 место в России по численности населения.

Современный Тольятти - крупный промышленный и экономический центр, играющий значительную роль в экономике как страны, так и региона. До кризиса начала 1990-х годов доля Тольятти в доходах государственного бюджета достигала 1%. Однако в последние годы доля Тольятти в федеральном бюджете снизилась до 0,2% в 2003 году. Доля города в областном бюджете составляет 48%.

В городе есть заводы цементного машиностроения, судоремонтные и механические, электротехнические заводы. Развита химическая промышленность: крупнейший в мире производитель аммиака "ТольяттиАзот", завод минеральных удобрений "КуйбышевАзот"; "Тольятти Каучук". Имеются предприятия легкой (швейно-трикотажная фабрика) и пищевой (хлебозавод и молокозавод, мясокомбинаты, завод шампанских вин и коньяков, ликероводочный завод, завод молочных продуктов Danone) промышленности, полиграфические предприятия, развито производство строительных материалов.

Отчет "Анализ рынка поверки в Тольятти" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Тольятти.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Измерители-сигнализаторы температуры обмотки трансформаторов (BWR)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Измерители-сигнализаторы температуры обмотки трансформаторов (BWR)

Организация, регион Стоимость, руб Средняя стоимость

Знак утверждения типа

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе «Принцип действия и функции» Руководства по эксплуатации на средство измерений.


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний

Приказ Федерального агентства по техническому регулированию и метрологии от 19.11.2024 г. №2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»

Стандарт предприятия-изготовителя Guochuang Electric Power (Shenyang) Co., Ltd., Китай

Правообладатель

Guochuang Electric Power (Shenyang) Co., Ltd., Китай

Юридический адрес: КНР, 110144, No.7, 16th street, Economic and technology development zone, Shenyang city, Liaoning Province

Телефон/факс: +86 024-66604616 / (024)67928188

Изготовитель

Guochuang Electric Power (Shenyang) Co., Ltd., Китай
Адрес: КНР, 110144, No.7, 16th street, Economic and technology development zone, Shenyang city, Liaoning Province
Телефон/факс: +86 024-66604616 / (024)67928188

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии-Ростест»
(ФБУ «НИЦ ПМ-Ростест»)
Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 544-00-00
E-mail: info@rostest.ru,
Web-сайт: www.rostest.ru

Правообладатель

Guochuang Electric Power (Shenyang) Co., Ltd., Китай
Юридический адрес: КНР, 110144, No.7, 16th street, Economic and technology development zone, Shenyang city, Liaoning Province
Телефон/факс: +86 024-66604616 / (024)67928188

Принцип действия измерителей основан на зависимости между температурой и давлением термометрического вещества - авиационного керосина, находящегося в герметично замкнутой манометрической термосистеме. Манометрическая термосистема состоит из медного термобаллона, соединительного капилляра и сильфона. Под воздействием температуры на термобаллон измерителя изменяется давление внутри манометрической системы, происходит растяжение сильфона, связанного со стрелкой отсчетного устройства (циферблата). Далее результат измерения температуры сравнивается с пороговыми значениями, заданными уставками. При достижении температуры заданной уставки или при повышении (понижении) температуры ниже (выше) уставки происходит соответственное изменение выходного сигнала управления релейными выходами.

К данному типу относятся измерители модели BWR-04AJ(TH).

Измерители относятся к показывающим стрелочным приборам погружного типа и конструктивно выполнены в виде прямоугольного металлического корпуса для настенного монтажа, в котором размещены циферблат, кинематический механизм со стрелкой и сильфоны манометрической термосистемы, с присоединенным при помощи капилляра термобаллоном в цилиндрическом корпусе из латуни. Внутри корпуса измерителей (под съемной крышкой с защитным съемным стеклом) также размещены сигнализирующие регулируемые электроконтактные устройства с релейными выходами (микровыключатели), а также клеммы для напряжения питания и вывода аналоговых выходных сигналов. Измерители оснащены преобразователем положения стрелки в аналоговые выходные сигналы силы постоянного тока, а также встроенным в корпус термобаллона терморезистором с выходным сигналом электрического сопротивления.

Измерители-сигнализаторы температуры обмотки трансформаторов BWR измеряют температуру обмотки трансформатора косвенным способом путем нагрева сильфона манометрической термосистемы постоянным током силой, пропорциональной градиенту температур (разница температур в масле и обмотке трансформатора). При этом настройка градиента температур производится при помощи поворотного переключателя.

Фотография общего вида измерителей-сигнализаторов температуры обмотки трансформаторов BWR приведена на рисунке 1.

Заводской номер в виде цифрового кода, состоящего из арабских цифр, наносится на циферблат измерителей методом гравировки.

Пломбирование измерителей не предусмотрено.

Конструкция измерителей предусматривает возможность нанесения знака поверки на средство измерений.

Внешний вид. Измерители-сигнализаторы температуры обмотки трансформаторов (BWR), http://oei-analitika.ru

Место нанесения знака поверки

Внешний вид. Измерители-сигнализаторы температуры обмотки трансформаторов (BWR), http://oei-analitika.ru

Место нанесения заводского номера

Рисунок 1 - Общий вид измерителей-сигнализаторов температуры обмотки трансформаторов BWR


Таблица 4 -

Наименование

Обозначение

Количество

измеритель-сигнализатор   температуры   обмотки

трансформаторов

BWR

1 шт.

Руководство по эксплуатации (на русском языке)

-

1 экз.


Метрологические и основные технические характеристики измерителей приведены в таблицах 1, 2.

аблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений температуры, °С

от 0 до+150 от 0 до +160

Пределы допускаемой приведенной погрешности измерений температуры, % (от диапазона измерений)

±1,5

Пределы допускаемой абсолютной погрешности срабатывания сигнализирующего устройства, °С

±4,0

Пределы допускаемой абсолютной погрешности разницы (вариации) переключения сигнализирующего устройства, °С

±6,0

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Цена деления шкалы циферблата, °С

2

Цена деления шкалы переключателя сигнализирующего устройства, °С

10

Количество сигнализирующих устройств, шт.

4

Диапазон выходных аналоговых сигналов силы постоянного тока, мА

от 4 до 20

Диапазон выходных аналоговых сигналов электрического сопротивления, Ом

от 96,09 до 166,63

Условное обозначение номинальной статической характеристики (НСХ) преобразования аналоговых выходных сигналов сопротивления встроенного преобразователя по ГОСТ 6651-2009

Pt100

Длина соединительного капилляра, мм, не более

20000

Длина термобаллона, мм

150

Диаметр корпуса термобаллона, мм, не более

14

Габаритные размеры корпуса измерителя (длина х высота х глубина), мм, не более

280 х 200 х 165

Масса, кг, не более (без учета массы термобаллона и капилляра)

4

Параметры электропитания встроенного преобразователя:

  • - напряжение переменного тока, В

  • - частота переменного тока, Гц

от 198 до 242

50 ± 1

Рабочие условия эксплуатации:

  • - температура окружающей среды, °С

  • - относительная влажность воздуха, %, не более

от -40 до +55 95 (без конденсации)

Таблица 3 - Показатели надежности

Наименование характеристики

Значение

Средняя наработка на отказ, ч, не менее

120000

Средний срок службы, лет, не менее

15
