Номер по Госреестру СИ: 97008-25
97008-25 Датчики глубинные телеметрические
(ИВЭ-50-12)
Назначение средства измерений:
Датчики глубинные телеметрические ИВЭ-50-12 (далее - датчики) предназначены для непрерывных измерений избыточного давления и температуры в нагнетательных, добывающих и пьезометрических скважинах, а также в различных системах и комплексах автоматического контроля, регулирования и управления технологическими процессами.
Внешний вид.
Датчики глубинные телеметрические
Рисунок № 1
Внешний вид.
Датчики глубинные телеметрические
Рисунок № 2
Внешний вид.
Датчики глубинные телеметрические
Рисунок № 3
Общие сведения
Дата публикации - 03.12.2025
Срок свидетельства - 01.12.2030
Номер записи - aa3b5a94-1016-ffc6-36ff-b542077f4843
ID в реестре СИ - 1427337
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ИВЭ-50-12,
Производитель
Изготовитель - Акционерное общество «Предприятие В-1336»
Страна - РОССИЯ
Населенный пункт - 614500, Пермский край, г. Пермь, ш. Космонавтов, 368
Уведомление о начале осуществления предпринимательской деятельности -
Бесплатный
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№3209 от 2022.12.19 ПРИКАЗ_Об утверждении типов средств измерений (16)
№2617 от 2025.12.01 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Датчики глубинные телеметрические (ИВЭ-50-12)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество «Предприятие В-1336»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
97008-25 01.12.2030 |
Датчики глубинные телеметрические, ИВЭ-50-12 Акционерное общество «Предприятие В-1336» (РОССИЯ 614500, Пермский край, г. Пермь, ш. Космонавтов, 368) |
ОТ МП |
2 года |
Назначение. Этот отчет — сводная аналитика по публикациям приказов Росстандарта. Он помогает быстро оценить общий объем и ритм выпусков, увидеть актуальность данных и ключевые показатели за текущий год, не погружаясь в первичную таблицу.
KPI и динамика. В верхних карточках показаны базовые метрики: первая и последняя даты публикаций, общее число приказов, количество уникальных типов и YTD. Блок графиков раскрывает ежедневную динамику (столбцы) с 7-дневной скользящей средней (линия) и кумулятивный итог, что позволяет отследить всплески и общий тренд.
Сезонность и структура. Теплокарта «год × месяц» подсвечивает сезонные пики, а распределение по дням недели показывает рабочие паттерны публикаций. Сравнение YTD vs LYTD по ISO-неделям помогает сопоставить темп с прошлым годом, а диаграммы по типам приказов и тематикам (по ключевым словам заголовков) дают представление о содержательной структуре потока.
Контроль качества и списки. Таблицы выделяют «пиковые дни», возможные дубликаты номеров в пределах года, самые длинные разрывы между публикациями и последние 50 записей; это упрощает проверку качества и оперативный мониторинг. Для заголовков оценивается их заполненность и длина, а все таблицы интерактивны: доступны поиск, сортировка и пагинация.
Бесплатный
Кто поверяет Датчики глубинные телеметрические (ИВЭ-50-12)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Датчики глубинные телеметрические (ИВЭ-50-12)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Датчики глубинные телеметрические ИВЭ-50-12 имеют внутреннее, метрологически значимое, программное обеспечение (далее - ПО). Данное ПО устанавливается на заводе-изготовителе во время производственного цикла и осуществляет функции преобразования, обработки и передачи измерительной информации. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты встроенного ПО в соответствии с рекомендацией по метрологии Р 50.2.077-2014 - «средний».
Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
TMS-Zond |
|
Номер версии (идентификационный номер) ПО |
не ниже 4.0 |
|
Цифровой идентификатор программного обеспечения |
отсутствует |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист 1336.416738.001РЭ Руководство по эксплуатации, инструкция по монтажу, паспорт.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в п. 4 «Устройство и работа» документа 1336.416738.001РЭ Руководство по эксплуатации, инструкция по монтажу, паспорт.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653. «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
1336.416738.001 ТУ «Датчики глубинные телеметрические ИВЭ-50-12. Технические условия».
Правообладатель
Акционерное общество «Предприятие В-1336»
(АО «Предприятие В-1336»)
ИНН 5902128625
Юридический адрес: 614000, г. Пермь, Комсомольский проспект, д. 34, офис 208
Телефон: (342) 258-13-36
E-mail: info@v-1336.ru
Web-сайт: v-1336.ru
Изготовитель
Акционерное общество «Предприятие В-1336»
(АО «Предприятие В-1336»)
ИНН 5902128625
Адрес: 614000, г. Пермь, Комсомольский проспект, д. 34, офис 208
Телефон: (342) 258-13-36
E-mail: info@v-1336.ru
Web-сайт: v-1336.ru
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»(ФБУ «НИЦ ПМ - Ростест»)
Юридический адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Адрес места осуществления деятельности: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 544-00-00
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
Акционерное общество «Предприятие В-1336»
(АО «Предприятие В-1336»)
ИНН 5902128625
Юридический адрес: 614000, г. Пермь, Комсомольский проспект, д. 34, офис 208
Телефон: (342) 258-13-36
E-mail: info@v-1336.ru
Web-сайт: v-1336.ru
Принцип действия датчиков при измерении давления основан на изменении упругой деформации чувствительного элемента (сенсора) при воздействии давления. Принцип действия датчиков при измерении температуры основан на зависимости электрического сопротивления сенсора от температуры. Полученные с сенсоров данные преобразуются в цифровой код, который передается при помощи внешнего подключаемого кабеля на приемное устройство (контроллер ДГТМ), которое, в свою очередь, передает данные на персональный компьютер (далее - ПК).
Конструктивно датчики выполнены в виде цилиндрического корпуса из стали с резьбовым соединением для подключения кабеля. Верхняя часть датчика образует блок для подключения, герметизации и фиксации кабеля. Центральная часть представляет собой тело датчика, внутри которого размещены блок электроники и сенсоры давления и температуры. Нижняя часть является присоединительным элементом, имеющим необходимые каналы для прохождения измеряемой среды.
Контроллер ДГТМ выполнен в виде наземного блока, который оснащен разъемами для подключения внешнего электрического питания и передачи данных по интерфейсу RS-485 с протоколом Modbus RTU. Контроллер ДГТМ имеет две модификации: модификация 1 и модификация 2 (оснащен дисплеем). Общий вид контроллера ДГТМ модификации 1 и модификации 2 представлен на рисунке 1.

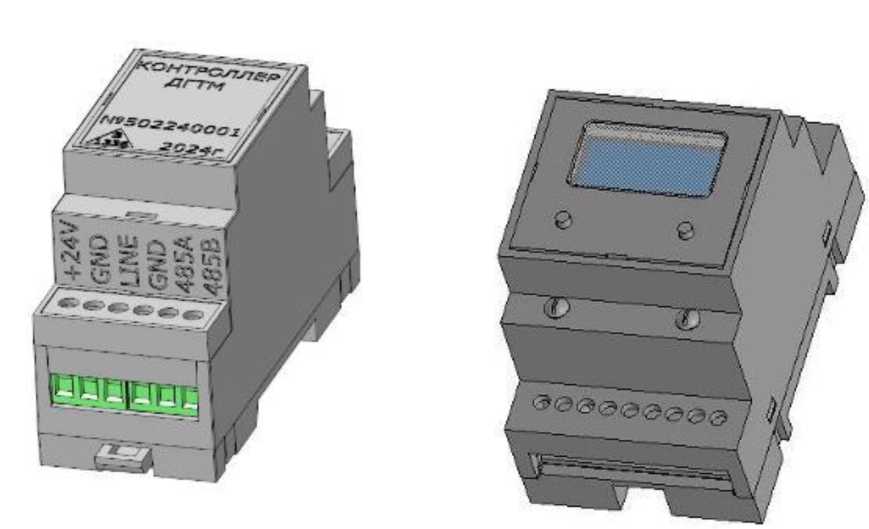

Рисунок 1 - Общий вид контроллера ДГТМ модификации 1 и 2
Заводской номер датчика по системе нумерации предприятия-изготовителя в виде цифрового обозначения, состоящего из арабских цифр, наносится на центральную часть корпуса датчика методом лазерной гравировки. Заводской номер контроллера ДГТМ в виде цифрового обозначения, состоящего из арабских цифр, наносится на лицевую часть корпуса методом лазерной гравировки. Заводские номера датчика и контроллера ДГТМ также указываются в документе «Руководство по эксплуатации, инструкция по монтажу, паспорт. 1336.416738.001РЭ».
Конструкция датчика не предусматривает нанесение знака поверки на средство измерений.
Пломбирование датчиков не предусмотрено.
Общий вид датчика и место нанесения заводского номера приведены на рисунке 2.
Общий вид контроллера ДГТМ с местом нанесения заводского номера приведен на рисунке 3.

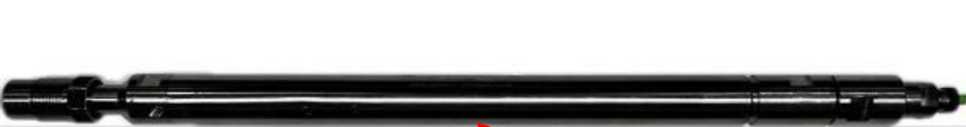

Рисунок 2 - Общий вид датчика и место нанесения заводского номера
Место нанесения заводского номера

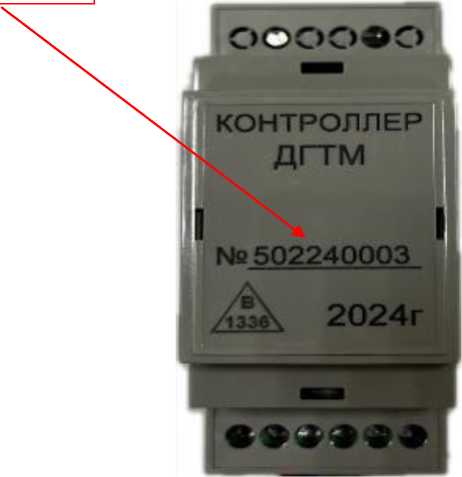

Рисунок 3 - Общий вид контроллера ДГТМ и место нанесения заводского номера
Таблица 5 -
|
Наименование |
Обозначение |
Количество |
|
Датчик глубинный телеметрический |
ИВЭ-50-12 |
1 шт. |
|
Руководство по эксплуатации, инструкция по монтажу, паспорт |
1336.416738.001РЭ |
1 экз. |
|
Контроллер ДГТМ |
1336. 467444.005 |
1 шт. |
|
Ключ1)2) |
1336.715441.001 |
1 шт. |
|
Комплект монтажных частей для ДГТМ (ЗИП)2) |
1336.416971.001 |
1 экз. |
|
Примечания:
| ||
Метрологические характеристики датчиков приведены в таблице 2. Основные технические характеристики в таблице 3. Показатели надежности представлены в таблице 4.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений избыточного давления, МПа |
от 0 до 60 |
|
Пределы допускаемой приведенной погрешности измерений давления, % от ВПИ1) |
±0,5 |
|
Пределы допускаемой дополнительной погрешности измерений давления от ВПИ, вызванной отклонением температуры от нормальных условий, % на каждые 10 °С |
±0,2 |
|
Диапазон измерений температуры °C |
от 0 до +100 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °C |
±0,3 |
|
Нормальные условия измерений:
|
от +15 до +35 от 30 до 80 от 84 до 107 |
|
Примечание: 1) ВПИ - верхний предел измерений | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Максимальное значение кратковременного превышения верхнего предела измерений давления, % от диапазона измерений |
25 |
|
Количество каналов измерений давления, шт. |
2 |
|
Количество каналов измерений температуры, шт. |
1 |
|
Напряжение питания постоянного тока, В |
от 20 до 28 |
|
Габаритные размеры, мм, не более:
|
28 430 |
|
Масса, кг, не более |
2,5 |
|
Степень защиты от воздействия пыли и воды (IP) |
IP68 |
|
Рабочие условия эксплуатации:
|
от -20 до +100 от -45 до +60 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка на отказ, ч, не менее |
10000 |
