Сведения о средстве измерений: 97030-25 Установки измерительные

Номер по Госреестру СИ: 97030-25
97030-25 Установки измерительные
(Оренбург-1-250)

Назначение средства измерений:
Установки измерительные Оренбург-1-250 (далее - установки) предназначены для измерений массы скважинной жидкости, массы скважинной жидкости без учета массы воды и массы попутного нефтяного газа, а также объема свободного попутного нефтяного газа, приведенного к стандартным условиям, в составе нефтегазоводяной смеси.

сертификация программного обеспечения
Внешний вид. Установки измерительные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Установки измерительные
Рисунок № 1
Внешний вид. Установки измерительные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Установки измерительные
Рисунок № 2

Общие сведения

Дата публикации - 01.12.2025
Срок свидетельства -
Номер записи - a897dfff-8986-a572-f93c-b581121d71ce
ID в реестре СИ - 1427330
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Общество с ограниченной ответственностью «Газпромнефть-Автоматизация»
Страна - РОССИЯ
Населенный пункт - 629805, Ямало-Ненецкий автономный округ, г.о. город Ноябрьск, г. Ноябрьск, тер. промузел Пелей, панель XVI, д. 32
Уведомление о начале осуществления предпринимательской деятельности -

Статистика

Кол-во поверок - 10
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2591 от 2025.11.28 ПРИКАЗ_Об утверждении типов средств измерений (21)

Наличие аналогов СИ: Установки измерительные (Оренбург-1-250)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью «Газпромнефть-Автоматизация»

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
97030-25

 Установки измерительные, Оренбург-1-250
Общество с ограниченной ответственностью «Газпромнефть-Автоматизация» (РОССИЯ 629805, Ямало-Ненецкий автономный округ, г.о. город Ноябрьск, г. Ноябрьск, тер. промузел Пелей, панель XVI, д. 32) 		ОТ
МП 		2 года
Отчет - MM_6 МВИ по видам измерений (МВИ, ФГИС «Аршин»)

Отчёт «MM_6. МВИ по видам измерений (ФГИС «Аршин»)» показывает объём и динамику методик внутри выбранного вида измерений с 2020 года. После выбора вида рассчитываются ключевые показатели: дата первой и последней публикации, общее число МВИ, доля статуса «Действует», средний лаг от даты свидетельства до публикации, а также количество уникальных разработчиков и аттестующих организаций. Дополнительно отражается качество данных: наличие контактных данных разработчика и заполненность полей (величина, пределы, погрешность).

Набор графиков помогает понять структуру и активность по выбранному виду: помесячные публикации и кумулятив, распределение по статусам (stacked) и помесячная доля «Действует». Показаны топ-10 аттестующих и разработчиков, динамика среднего лага и заполненности ключевых полей, доля карточек с контактами. Для оперативного сравнения темпов есть YTD vs LYTD по ISO-неделям, тепловая карта «год×месяц», сезонность (среднее по месяцам) и тематические разрезы — топ-6 «назначений» и топ-10 «методов измерений».

Используйте подсказки при наведении и меню на графиках для экспорта. Сопоставляйте объёмы публикаций с долей «Действует» и величиной лага, чтобы находить узкие места; просматривайте сезонные пики и активность основных участников (разработчиков/аттестующих). Все метрики и визуализации относятся именно к выбранному виду измерений и учитывают данные, опубликованные с 2020 года.

Стоимость 200 руб. или по подписке

Кто поверяет Установки измерительные (Оренбург-1-250)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "ГАЗПРОМНЕФТЬ-АВТОМАТИЗАЦИЯ"
(RA.RU.312789)
  • -
    		•  10 10 0 0 10 10 0

    Стоимость поверки Установки измерительные (Оренбург-1-250)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (ПО) установок реализовано в контроллере, входящем в состав каждой установки, и обеспечивает реализацию функций установок. Метрологические характеристики установок нормированы с учетом влияния ПО.

    Наименования ПО и идентификационные данные ПО приведены в таблице 1.

    Таблица 1 - Идентификационные данные ПО установок

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    ORNTR

    Номер версии (идентификационный номер) ПО

    -

    Цифровой идентификатор ПО

    DCDEAD20

    Алгоритм вычисления контрольной суммы

    CRC32

    Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.


    Знак утверждения типа

    Знак утверждения типа

    наносится типографским способом на титульных листах руководства по эксплуатации и паспорта установок.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в документе «ГСИ. Масса скважинной жидкости и объем попутного нефтяного газа. Методика измерений с применением установок измерительных ОРЕНБУРГ-1-250», свидетельство об аттестации методики (метода) измерений № RA.RU.313391/2909-24 от 27.04.2024 г.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 6.2.1, п. 6.5)

    Правообладатель

    Общество с ограниченной ответственностью «Газпромнефть-Оренбург»

    (ООО «Газпромнефть-Оренбург»)

    ИНН 5610218014

    Юридический адрес: 460000, г. Оренбург, ул. Краснознаменная, д. 56/1

    Изготовитель


    Общество с ограниченной ответственностью «Газпромнефть-Автоматизация»
    (ООО «Газпромнефть-Автоматизация»)
    ИНН 8905032469
    Адрес: 629805, Ямало-Ненецкий автономный округ, г.о. город Ноябрьск, г. Ноябрьск, тер. промузел Пелей, панель XVI, д. 32

    Испытательный центр

    Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
    (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)
    Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., 19
    Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, 7 «а»
    Телефон: +7(843) 272-70-62
    Факс: +7(843)272-00-32
    E-mail: office@vniir.org

    Правообладатель


    Общество с ограниченной ответственностью «Газпромнефть-Оренбург»
    (ООО «Газпромнефть-Оренбург»)
    ИНН 5610218014
    Юридический адрес: 460000, г. Оренбург, ул. Краснознаменная, д. 56/1

    Принцип действия установок основан на разделении в сепараторе нефтегазоводяной смеси на жидкость и нефтяной газ, измерении массы скважинной жидкости и объемной (или массовой) доли воды в ней, а также массы свободного попутного нефтяного газа и последующего вычисления объема газа, приведенного к стандартным условиям.

    Установка представляет собой изделие, состоящее из следующих частей:

    • - комплекс технологический;

    • - комплекс инженерного оборудования;

    • - система сбора, обработки информации и управления;

    • - система распределения электроэнергии.

    В состав технологического комплекса установки входят два блок-бокса - блок технологический (далее - (БТ) и блок автоматики (далее - БА).

    В БТ осуществляется прием газожидкостной смеси, разделение ее на жидкость и газ, формирование измерительной информации о массовом расходе и плотности жидкости, массовом расходе газа, температуре жидкости и газа.

    В состав БТ входит следующее оборудование и средства измерений (далее - СИ):

    • - двухфазный сепаратор;

    • - пробоотборники жидкости и газа;

    • - счетчики-расходомеры массовые Micro Motion (рег. №№ 45115-16, 45115-10);

    • - счетчики-расходомеры массовые кориолисовые Rotamass (рег. № 27054-14);

    • - расходомеры-счетчики массовые кориолисовые Rotamass модели RC (рег. № 75394-19);

    • - счетчики-расходомеры массовые Штрай-Масс (рег. № 70629-18);

    • - датчики давления Метран-150 (рег. № 32854-13);

    • - датчики давления «Метран-150» (рег. №№ 32854-08, 32854-09);

    • - датчики давления Метран-75 (рег. № 48186-11);

    • - датчики давления АМ-2000 (рег. № 35035-08);

    • - датчики давления серии АМ-2000 (рег. № 35035-14);

    • - датчики давления МС3000 (рег. № 29580-10);

    • - датчики давления ЭМИС-БАР (рег. № 72888-18);

    • - преобразователи давления измерительные EJA (рег. № 14495-09);

    - термопреобразователи с унифицированным выходным сигналом Метран-270 (рег. № 21968-11);

    - термопреобразователи с унифицированным выходным сигналом Метран-2700 (рег. №№ 38548-08, 38548-13);

    - показывающие СИ давления утвержденного типа с верхним пределом диапазона измерений не ниже 10,0 МПа, класс точности не ниже 1,5.

    В БА размещаются:

    • - шкаф блока индикации и управления (далее - БИУ), в котором осуществляется сбор и обработка информации, поступающей от датчиков и преобразователей БТ, управление оборудованием, входящим в состав БТ, передачу информации на верхний уровень управления;

    • - устройства программного управления TREI-5B (рег. № 31404-08);

    • - шкаф силового управления;

    • - вторичные устройства СИ, установленных в БТ.

    К установкам данного типа относятся установки измерительные Оренбург-1-250 с заводскими номерами 012, 013, 014, 015, 016, 017, 018, 019, 020, 021.

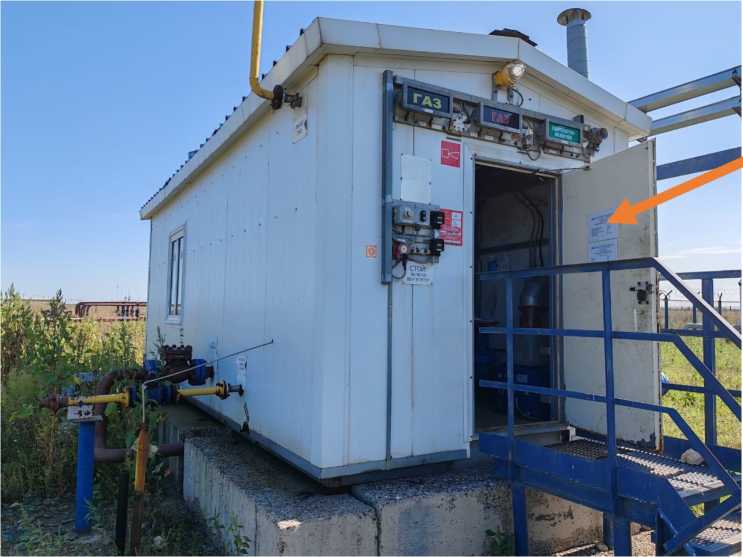

    На рис. 1 приведена фотография общего вида установки.

    На рис. 2 приведена фотография маркировочной таблички установки.

    Внешний вид. Установки измерительные (Оренбург-1-250), http://oei-analitika.ru

    Маркировочная табличка

    Рисунок 1 - Фотография общего вида установки и место крепления маркировочной таблички

    Внешний вид. Установки измерительные (Оренбург-1-250), http://oei-analitika.ru

    ifi: automaton (jazprom-iien

    __naikPrittrnnaya-CPNA^ga^protTMtcftw __

    УСТАНОВКА ИЗМЕРИТЕЛЬНАЯ «ОРЕНБУРГ-1-250»

    «Т-НОВ® И«РИТЕЛ”„Х1

    Ьпок аятоматики

    Рисунок 2 - Фотография маркировочной таблички

    Температура эксплуатации. иС Напряжение питания, В

    Потребляемая мощность, кВА, не более , Заводской номер, I IflaTa иаготовлония

    Заводской номер указывается в паспорте установки типографским способом и на маркировочной табличке типографским способом. Формат нанесения заводского номера -цифровой. Маркировочная табличка закрепляется внутри помещения блок-бокса в месте, доступном для однозначной идентификации установки. Нанесение знака поверки на средство измерений не предусмотрено.


    Комплектность установок приведена в таблице 4.

    Таблица 4 - Комплектность установок

    Наименование

    Обозначение

    Количество

    Установка измерительная Оренбург-1-250

    -

    10 шт.

    Комплект эксплуатационных документов:

    • - руководство по эксплуатации «Установка измерительная Оренбург-1-250»;

    • - паспорт «Установка измерительная Оренбург-1250»

    ГПНА 01.00.00.000 РЭ

    ГПНА 01.00.00.000

    ПС

    1 шт.

    10 шт.


    установок приведены в таблицах 2 и 3.

    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерений массового расхода жидкости в составе нефтегазоводяной смеси, т/сут

    от 5 до 1500

    Диапазон измерений объёмного расхода свободного попутного

    нефтяного газа в составе нефтегазоводяной смеси, приведенный к стандартным условиям, м3/сут

    от 5000 до 350000

    Пределы допускаемой относительной погрешности измерений:

    а) массы и массового расхода скважинной жидкости, %

    б) массы и массового расхода скважинной жидкости без учета воды и попутного нефтяного газа, при содержании воды (в объемных долях):

    ±2,5

    - до 70%

    ±6

    - свыше 70% до 95%

    ±15

    - свыше 95%

    не нормируется

    в) объема и объемного расхода свободного попутного нефтяного газа, приведенного к стандартным условиям, %

    ± 5

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Измеряемая среда

    нефтегазоводяная смесь

    Содержание газа (газовый фактор) в стандартных условиях, м3/т

    от 10 до 800

    Содержание воды в нефтегазоводяной смеси, %

    от 0 до 98

    Диапазон давления измеряемой среды, МПа

    от 0,2 до 10,0

    Диапазон температуры измеряемой среды, °С

    от -5 до +90

    Кинематическая вязкость жидкости при +20 °С, сСт

    от 3,3 до 3,75

    Плотность жидкости в рабочих условиях, кг/м3

    от 700 до 1180

    Плотность нефти при 20 °С, кг/м3

    от 800 до 900

    Плотность свободного попутного нефтяного газа, кг/м3

    от 0,75 до 0,915

    Содержание механических примесей, мг/л, не более

    1000

    Объемное содержание сероводорода, %, не более

    6

    Габаритные размеры блок-бокса технологического (ДхШхВ), мм

    7500х3220х3300

    Габаритные размеры блок-бокса автоматики (ДхШхВ), мм

    2700х3050х2690

    Масса блок-бокса технологического, кг

    11000

    Масс блок-бокса автоматики, кг

    2500

    Параметры электрического питания:

    • - напряжение переменного тока, В

    • - частота переменного тока, Гц

    380±38 (трехфазное),

    220±22 (однофазное) 50±0,4

    Потребляемая мощность, кВт, не более

    9,5

    Условия эксплуатации:

    • - температура воздуха внутри блок-бокса, °С, не ниже

    • - диапазон температуры окружающего воздуха, °С

    +5 от -45 до +60
