Номер по Госреестру СИ: 96883-25
96883-25 Комплексы измерительно-вычислительные для мониторинга работающих механизмов
(Орбита)

Внешний вид.
Комплексы измерительно-вычислительные для мониторинга работающих механизмов
Рисунок № 1

Внешний вид.
Комплексы измерительно-вычислительные для мониторинга работающих механизмов
Рисунок № 2

Внешний вид.
Комплексы измерительно-вычислительные для мониторинга работающих механизмов
Рисунок № 3
Программное обеспечение
Программное обеспечение (далее - ПО) ИВК делится на встроенное и внешнее.
Встроенное ПО устанавливается в ИВК на заводе-изготовителе и обеспечивает реализацию функций ИВК.
Внешнее ПО предназначено для конфигурирования ИВК и считывания результатов измерений.
Встроенное ПО ИВК защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров системой паролей, физическим ключом блокировки на панели ПАН и наличием журнала изменений.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные внешнего ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Студия Орбита |
|
Номер версии ПО не ниже |
25.1 |
|
Цифровой идентификатор ПО (контрольная сумма) |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
Таблица 2 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Версия ПО модуля |
|
Номер версии ПО модуля измерительного НВВ |
134M0389-01 |
|
Номер версии ПО модуля измерительного НВС |
134M0389-02 |
|
Номер версии ПО модуля измерительного НВА |
134M0389-03 |
|
Номер версии ПО модуля измерительного НВР |
134M0389-04 |
|
Номер версии ПО модуля измерительного ПВД |
136M2991-01 |
|
Номер версии ПО модуля измерительного ПНР |
136M7771-01 |
|
Номер версии ПО модуля измерительного ДВХ |
135M1467-01 |
|
Номер версии ПО модуля измерительного ВФ12 |
136M7758-01 |
|
Номер версии ПО модуля измерительного МТ |
134M3907-01 |
|
Номер версии ПО модуля вывода данных ДВЫХ |
134M5748-01 |
|
Цифровой идентификатор ПО (контрольная сумма) |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на маркировочную наклейку, расположенную на боковой стороне корзины ИВК, и на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 2 руководства по эксплуатации РЭ 26.51.43-024-2024.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 28.07.2023 г. № 1520 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 01.10.2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от Т10-16 до 100 А»;
Приказ Росстандарта от 30.12.2019 г. № 3456 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 18.08.2023 г. № 1706 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"1 до 2409 Гц»;
Приказ Росстандарта от 26.09.2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
ТУ 26.51.43-001-93182809-2024 «Комплексы измерительно-вычислительные для мониторинга работающих механизмов Орбита. Технические условия».
Правообладатель
Общество с ограниченной ответственностью «Орбита Плюс»
(ООО «Орбита Плюс»)
ИНН 9705221566
Юридический адрес: 115184, г. Москва, вн. тер. муниципальный округ Замоскворечье, ул. Большая Ордынка, д. 53, стр. 1
Изготовитель
Общество с ограниченной ответственностью «Орбита Плюс» (ООО «Орбита Плюс»)ИНН 9705221566 Юридический адрес: 115184, г. Москва, вн. тер. муниципальный округ Замоскворечье, ул. Большая Ордынка, д. 53, стр. 1
Адрес маста осуществления деятельности: 410540, Россия, Саратовская область, г. Саратов, Усть-Курдюмское шоссе, дом 47, строение 1
Телефон: +7 (495) 150-99-78
E-mail: info@orbita-vibro.ru
Испытательный центр
Общество с ограниченной ответственностью Центр Метрологии «СТП» (ООО ЦМ «СТП»)Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, к. 5, офис 7
Телефон: (843) 214-20-98, факс: (843) 227-40-10
Web-сайт: http://www.ooostp.ru
E-mail: office@ooostp.ru
Принцип действия ИВК основан на преобразовании электрических сигналов от первичных преобразователей (виброскорости, виброускорения, виброперемещения, относительного (абсолютного) смещения, числа оборотов, температуры, давления, переменного давления, уровня, расхода) с последующим сравнением полученных значений физических величин с установленными пользователем пределами и, при превышении заданных пределов, выдачи управляющих сигналов.
ИВК относится к проектно-компонуемым устройствам, имеющим модульную структуру, и содержащие в общем случае следующие компоненты:
-
- шасси ШАСЗи, ШАСби, ШАС-О;
-
- панель ПАН;
-
- блок питания БП24;
-
- системный модуль управления СМУ;
-
- защитный процессорный модуль ЗПМ;
-
- модуль диагностики и датадиода МДД;
-
- модуль выхода Modbus МВМ;
-
- модуль вывода данных ДВЫХ;
-
- модули измерительные: НВВ, НВС, НВА, НВР, ВФ12, ПВД, ПНР, МТ, ДВХ;
-
- модули реле РЭМ, РТТ;
-
- коммуникационный мостовой модуль КММ;
-
- внешний дисплей.
ИВК обеспечивает выполнение следующих функций:
-
- измерение силы постоянного тока;
-
- измерение напряжения постоянного и переменного тока;
-
- измерение частоты переменного тока;
-
- измерение сигналов термоэлектрических преобразователей и сигналов термопреобразователей сопротивления;
-
- воспроизведение аналоговых сигналов силы постоянного тока от 4 до 20 мА;
-
- реле аварийного отключения агрегатов;
-
- сигнализация при выходе измеряемых параметров за установленные пределы;
-
- регистрация и хранение результатов измерений, формирование отчетов;
-
- передача информации на верхний уровень;
-
- защита системной информации от несанкционированного доступа.
В зависимости от типа шасси ИВК выпускаются в следующих исполнениях:
-
- ШАСЗи на 19 модулей;
-
- ШАСби на 28 модулей;
-
- ШАС-О на 10 модулей.
Шасси могут быть выполнены в исполнении для монтажа на панель, для монтажа на стойку или для монтажа на стену.

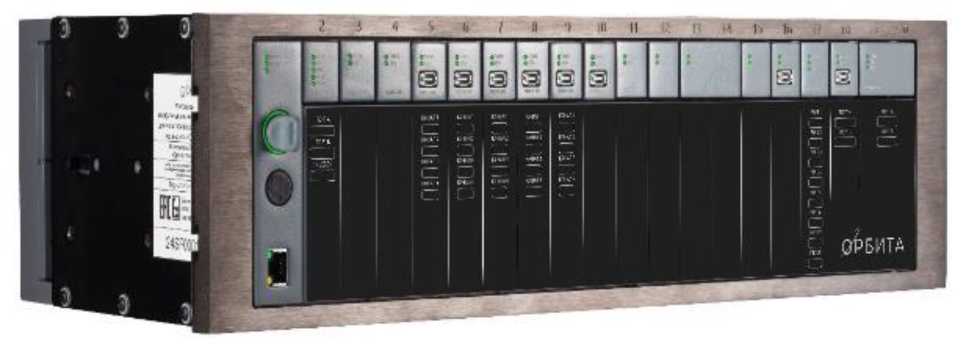

Общий вид ИВК представлен на рисунке 1.
Заводской номер ИВК представляет собой буквенно-цифровой код, состоящий из цифр и букв латинского алфавита, который наносится на маркировочную табличку в виде наклейки, расположенную на боковой части шасси. Каждый модуль имеет отдельный заводской номер, состоящий из букв латинского алфавита и цифр, который наносится на маркировочную табличку в виде наклейки, расположенную на боковой части модуля. Заводской номер дублируется на задней части каждого модуля в виде наклейки.
Места расположения заводского номера и знака утверждения типа указаны на рисунке 2. Пломбирование ИВК не предусмотрено. Место нанесения знака поверки на ИВК не предусмотрено.

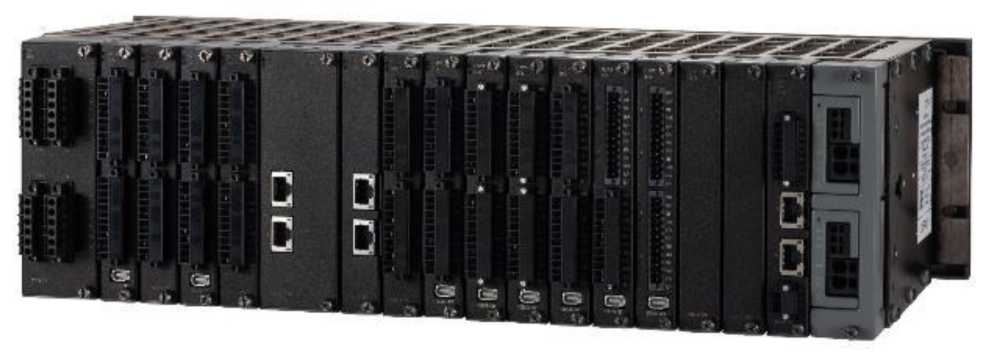

Фронтальная часть
Задняя часть
Рисунок 1 - Общий вид ИВК

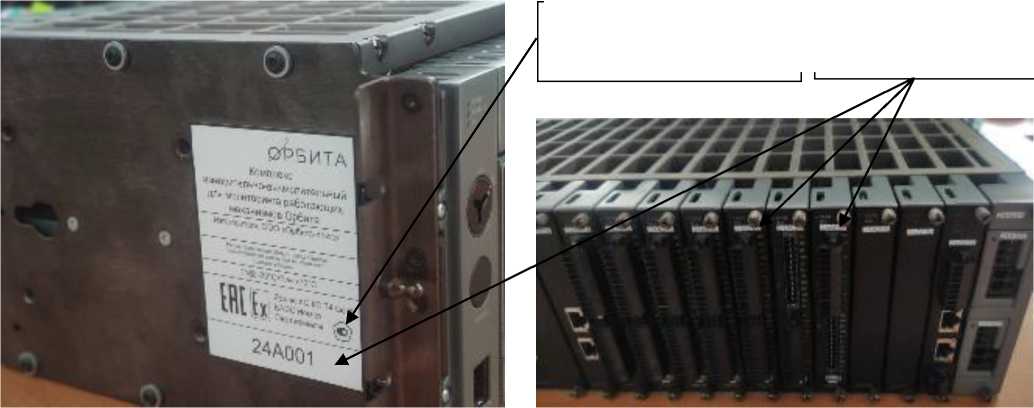

Место нанесения знака утверждения
Место нанесения заводского номера
Рисунок 2 - Место нанесения знака утверждения типа и заводского номера
Таблица 6 -
|
Наименование |
Обозначение |
Количество |
|
Комплексы измерительно-вычислительные для мониторинга работающих механизмов* |
Орбита |
1 шт. |
|
Руководство по эксплуатации |
РЭ 26.51.43-024-2024 |
- ** 1 экз. |
|
Паспорт |
ПС 26.51.43-024-2024 |
1 экз. |
|
* Состав модулей и каналов определяется индивидуальным проектом (сборкой). ** В бумажном или электронном виде. | ||
Таблица 3 - , Метрологические характеристики
|
Наимено вание модуля |
Количест во каналов |
Величина измерения/ воспроизведени я |
Максимальный диапазон измерений/ воспроизведений сигналов |
Вид нормированн ой погрешности, единица измерения |
Пределы допускаемой погрешности |
|
HBB, HBC, НВА НВР, ПВД, ПНР |
4 |
Измерение напряжения постоянного тока |
от 0 до 24 В |
Приведенная к настроенном у диапазону измерений, % |
±1,0 |
|
Измерение напряжения переменного тока (пик-пик) |
от 0 до 14 В |
Приведенная к настроенном у диапазону измерений, % |
±1,5 | ||
|
Измерение частоты |
от 0,17 до 200 Гц |
Относительн ая, % |
±1,0 | ||
|
ВФ12 |
4 |
Измерение напряжения постоянного тока |
от 0 до 24 В |
Приведенная к настроенном у диапазону измерений, % |
±1,0 |
|
Измерение напряжения переменного тока (пик-пик) |
от 0 до 14 В |
Приведенная к настроенном у диапазону измерений, % |
±1,5 | ||
|
Измерение частоты |
от 0,17 до 2000 Гц включ. |
Относительн ая, % |
±1,0 | ||
|
ДВХ |
6 |
Измерение напряжения постоянного тока |
от 0 до 10 В, от 1 до 5 В |
Приведенная к настроенном у диапазону измерений, % |
±1,0 |
|
Измерения силы постоянного тока |
от 4 до 20 мА |
Приведенная к диапазону измерений, % |
±1,0 | ||
|
МТ |
6 |
Измерение сопротивления постоянному току термопреобразо вателей сопротивления в температурном эквиваленте, тип термопреобразо вателя |
Pt100 (385) от -200 до +850 °С |
Абсолютная, °С |
±2 |
|
Pt100 (392) от -200 до +700 °С | |||||
|
Ni120 от -80 до +260 °С | |||||
|
Cu10 от -100 до +260 °С |
|
Наимено вание модуля |
Количест во каналов |
Величина измерения/ воспроизведени я |
Максимальный диапазон измерений/ воспроизведений сигналов |
Вид нормированн ой погрешности, единица измерения |
Пределы допускаемой погрешности |
|
Измерение термоэлектродв ижущей силы в температурном эквиваленте |
тип Е от -100 до +1000°С |
Абсолютная, °С |
±3 | ||
|
тип J от -18 до +760 °С | |||||
|
тип K от -18 до +1370°С | |||||
|
тип T от -160 до +400°С | |||||
|
ДВЫХ |
8 |
Воспроизведени е напряжения постоянного тока |
от 0 до 10 В от 1 до 5 В |
Приведенная к настроенном у диапазону измерений, % |
±1,0 |
|
Воспроизведени я силы постоянного тока |
от 4 до 20 мА |
Приведенная к диапазону измерений, % |
±1,0 |
Примечание - Пределы допускаемой абсолютной погрешности измерения сигналов от термопар указаны без учета погрешности компенсации температуры холодного спая.
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||
|
Тип шасси |
ШАСЗи |
ШАСби |
ШАС-О |
|
Количество модулей |
19 |
28 |
10 |
|
Параметр электрического питания: | |||
|
напряжение постоянного тока, В |
от 21 до 32 | ||
|
Потребляемая мощность, Вт, не более: |
180 |
320 |
110 |
|
Габаритные размеры, мм, не более: | |||
|
- длина |
482,5 |
482,5 |
290,6 |
|
- ширина |
245,6 |
245,6 |
245,6 |
|
- высота |
132,1 |
247,6 |
132,1 |
|
Масса, кг, не более |
14,5 |
29,0 |
8,2 |
|
Маркировка взрывозащиты |
2Ex ec nC IIC T4 Gc X | ||
|
Условия эксплуатации: | |||
|
- температура окружающей среды, |
от -30 до +70 | ||
|
°С |
до 95, без конденсации влаги | ||
|
- относительная влажность, % |
от 84,0 до 106,7 | ||
|
- атмосферное давление, кПа | |||
Таблица 5 - Показатели надежности
|
Наименование параметра |
Значение |
|
Средняя наработка на отказ, ч |
36000 |
|
Средний срок службы, лет |
20 |
