Номер по Госреестру СИ: 96809-25
96809-25 Система налива (сливная колонка) сжиженного природного газа для заправки автомобильных цистерн ООО «Газпром СПГ технологии»
()
Назначение средства измерений:
Система налива (сливная колонка) сжиженного природного газа для заправки автомобильных цистерн ООО «Газпром СПГ технологии» (далее - система) предназначена для автоматизированных измерений массы сжиженного природного газа (далее - СПГ) при заправке автомобильных цистерн.
Внешний вид.
Система налива (сливная колонка) сжиженного природного газа для заправки автомобильных цистерн ООО «Газпром СПГ технологии»
Рисунок № 1
Внешний вид.
Система налива (сливная колонка) сжиженного природного газа для заправки автомобильных цистерн ООО «Газпром СПГ технологии»
Рисунок № 2

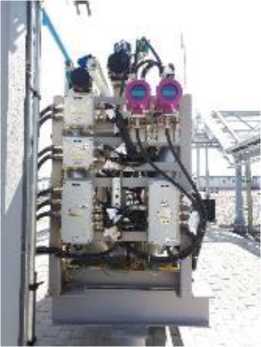

Внешний вид.
Система налива (сливная колонка) сжиженного природного газа для заправки автомобильных цистерн ООО «Газпром СПГ технологии»
Рисунок № 3
Общие сведения
Дата публикации - 11.11.2025
Срок свидетельства -
Номер записи - a92142d9-d47c-7688-4ae4-4ed86115da7e
ID в реестре СИ - 1427284
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью «Автоматизация-Метрология-ЭКСПЕРТ»
Страна - РОССИЯ
Населенный пункт - 50056, Республика Башкортостан, Уфимский р-н, сп. Зубовский сельсовет, тер. Станция Уршак, ул. Аграрная, зд. 12/1
Уведомление о начале осуществления предпринимательской деятельности -
Cправочник методик поверки составлен по данным реестра "Утверждённые типы средств измерений" ФГИС АРШИН, содержит более 28 тыс. записей и постоянно пополняется.
В качестве идентификатора методики в справочнике используется номер средства измерений в ФГИС АРШИН. Кроме данного справочника в системе "ОЕИ аналитика" присутствует справочник методик поверки, отсутствующих в ФГИС, который пополняется силами сотрудников сервиса.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2387 от 2025.11.05 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Система налива (сливная колонка) сжиженного природного газа для заправки автомобильных цистерн ООО «Газпром СПГ технологии» ()
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью «Автоматизация-Метрология-ЭКСПЕРТ»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95922-25 |
Система измерений количества и параметров факельного газа на участке факельного хозяйства ПАО «Саратовский НПЗ», Общество с ограниченной ответственностью «Автоматизация-Метрология-ЭКСПЕРТ» (РОССИЯ 50056, Республика Башкортостан, Уфимский р-н, сп. Зубовский сельсовет, тер. Станция Уршак, ул. Аграрная, зд. 12/1) |
ОТ МП |
2 года |
|
96002-25 29.07.2030 |
Установки поверочные, CP-Compact-EXPERT Общество с ограниченной ответственностью «Автоматизация-Метрология-ЭКСПЕРТ» (РОССИЯ 50056, Республика Башкортостан, Уфимский р-н, сп. Зубовский сельсовет, тер. Станция Уршак, ул. Аграрная, зд. 12/1) |
ОТ МП |
1 год |
|
96809-25 |
Система налива (сливная колонка) сжиженного природного газа для заправки автомобильных цистерн ООО «Газпром СПГ технологии», Общество с ограниченной ответственностью «Автоматизация-Метрология-ЭКСПЕРТ» (РОССИЯ 50056, Республика Башкортостан, Уфимский р-н, сп. Зубовский сельсовет, тер. Станция Уршак, ул. Аграрная, зд. 12/1) |
ОТ МП |
1 год |
|
96975-25 26.11.2030 |
Установки трубопоршневые, PE-Prover-EXPERT Общество с ограниченной ответственностью «Автоматизация-Метрология-ЭКСПЕРТ» (РОССИЯ 50056, Республика Башкортостан, Уфимский р-н, сп. Зубовский сельсовет, тер. Станция Уршак, ул. Аграрная, зд. 12/1) |
ОТ |
2 года |
|
97933-26 |
Система измерений количества водорода от АО «ТАИФ-НК» в ПАО «Нижнекамскнефтехим», Общество с ограниченной ответственностью «Автоматизация-Метрология-ЭКСПЕРТ» (РОССИЯ 50056, Республика Башкортостан, Уфимский р-н, сп. Зубовский сельсовет, тер. Станция Уршак, ул. Аграрная, зд. 12/1) |
ОТ МП |
2 года |
Отчет "V_22. Поверка по организации в динамике по годам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по годам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Кто поверяет Система налива (сливная колонка) сжиженного природного газа для заправки автомобильных цистерн ООО «Газпром СПГ технологии» ()
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Система налива (сливная колонка) сжиженного природного газа для заправки автомобильных цистерн ООО «Газпром СПГ технологии» ()
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) обеспечивает реализацию функций системы. ПО системы реализовано в контроллере БРИГ-12-312. Идентификационные данные ПО указаны в таблице 2. Метрологические характеристики системы указаны с учетом влияния ПО.
Уровень защиты ПО «Высокий» в соответствии с Р 50.2.077 - 2014.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
NalivSPGSadilovo |
|
Номер версии (идентификационный номер) ПО |
810 |
|
Цифровой идентификатор ПО |
61408 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта системы печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документе «ГСИ. Масса сжиженного природного газа. Методика измерений системой налива (сливная колонка) сжиженного природного газа для заправки автомобильных цистерн ООО «Газпром СПГ технологии», аттестованном ВНИИР - филиалом ФГУП «ВНИИМ им. Д.И. Менделеева» (свидетельство об аттестации номер RA.RU.313391/5014-25 от 30.01.2025) и зарегистрированном в ФИФ ОЕИ под номером ФР.1.29.2025.50789.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Постановление Правительства Российской Федерации от 16.11.2020 № 1847 Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений (перечень, п. 6.7.3);
Приказ Росстандарта от 26.09.2022 № 2356 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости.
Правообладатель
Общество с ограниченной ответственностью «Газпром СПГ технологии»
(ООО «Газпром СПГ технологии»)
Юридический адрес: 197022, г. Санкт-Петербург, Аптекарская набережная, д. 20, литера А, пом/офис 16-Н/320
ИНН: 7813283781
Изготовитель
Общество с ограниченной ответственностью «Автоматизация-Метрология-ЭКСПЕРТ»
(ООО «Автоматизация-Метрология-ЭКСПЕРТ»)
ИНН: 0276115746
Юридический адрес: 450104, Республика Башкортостан, г. Уфа, ул. Уфимское шоссе, д. 13А Телефон/факс: +7 (347) 286-53-50 E-mail: info@ame-info.ru
Адрес места осуществления деятельности: 450056, Республика Башкортостан, Уфимский муниципальный р-н, сп. Зубовский сельсовет, тер. Станция Уршак, ул. Аграрная, зд. 12/1
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»(ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)
Юридический адрес: 190005, г. Санкт-Петербург, Московский проспект, д. 19
Адрес места осуществления деятельности: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»
Телефон: 8(843) 272-70-62
Факс: 8(843) 272-00-32
Web-сайт: www.vniir.org
E-mail: office@vniir.org
Правообладатель
Общество с ограниченной ответственностью «Газпром СПГ технологии»
(ООО «Газпром СПГ технологии»)
Юридический адрес: 197022, г. Санкт-Петербург, Аптекарская набережная, д. 20, литера А, пом/офис 16-Н/320
ИНН: 7813283781
Принцип действия системы основан на вычислении массы СПГ на основании результатов прямых измерений массы жидкой фазы СПГ и возвращенной из заправляемой автомобильной цистерны массы отпарного газа (паровой фазы). Отпарной газ образуется в результате теплопотерь в процессе хранения СПГ в автомобильной цистерне, захолаживания автомобильной цистерны и элементов заправочного тракта системы в процессе заправки СПГ.
Масса СПГ, отпущенная в автомобильную цистерну, равна разнице массы жидкой фазы СПГ и массы отпарного газа (паровой фазы), вытесненного из заправляемой автомобильной цистерны. Измерение массы СПГ и отпарного газа осуществляется с помощью счетчиков расходомеров массовых, данные от которых передаются по цифровому сигналу в контроллер, где происходит вычисление массы СПГ, отпущенной в автомобильную цистерну.
Система представляет собой единичный экземпляр измерительной системы целевого назначения, спроектированной для конкретного объекта. Монтаж и наладка системы осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на систему и эксплуатационными документами на ее компоненты.
В состав системы входят опорная конструкция, система сбора и обработки информации в составе контроллера БРИГ-12-312 (заводской номер 872), панели оператора cMT3161X Weintek Operator Panel и АРМ оператора (визуализация результатов измерений), средства измерений температуры, давления, массы жидкой и паровой фазы СПГ, указанные в таблице 1, фильтр, предохранительные клапана, запорно-регулирующая арматура, рукава, трубопроводы.
Таблица 1- Состав системы
|
Наименование средства измерений |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (ФИФ ОЕИ) |
|
Счетчики-расходомеры массовые Micro Motion модели CMF (далее - СРМ) |
45115-16 |
|
Преобразователи давления измерительный 3051 модели 3051TG |
14061-15 |
|
Преобразователи измерительные Rosemount 644 |
56381-14 |
|
Термопреобразователи сопротивления Rosemount 0065 |
53211-13 |
Заводской номер в цифровом формате (№ 175) нанесен на табличку, закрепленную на корпусе системы, методом лазерной гравировки.

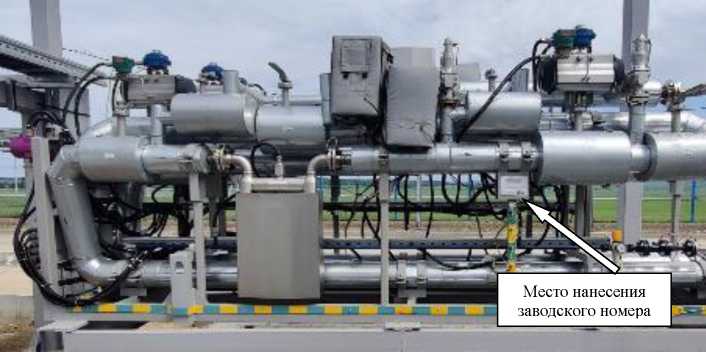

Общий вид системы с указанием места нанесения заводского номера приведены на рисунке 1.
Место нанесения заводского номера
|
•X № |
1Л I | ||
Рисунок 1 - Общий вид системы с указанием места нанесения заводского номера

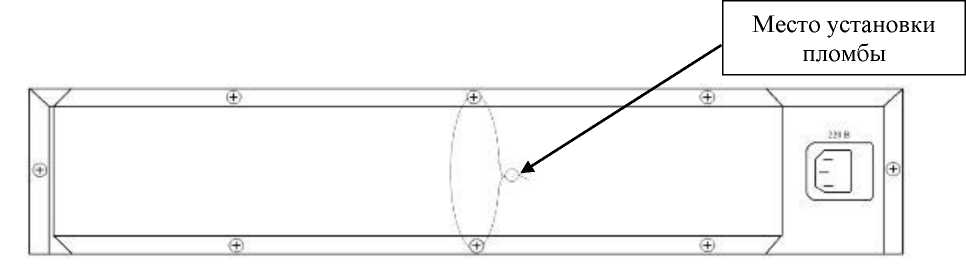

Для исключения возможности несанкционированного вмешательства, которое может повлиять на результат измерений, выполняется пломбировка контроллера БРИГ-12-312 и панели оператора cMT3161X Weintek Operator Panel, входящих в состав система сбора и обработки информации, нанесением знака поверки методом давления на свинцовую (пластмассовую) пломбу, установленную на проволоке, пропущенной через отверстия корпусов (крепежных элементов). Схема установки пломб представлена на рисунке 2.
Рисунок 2 - Схема установки пломб
Конструкцией системы место нанесения знака утверждения типа не предусмотрено. Нанесение знака поверки на систему не предусмотрено.
Метрологические и основные технические характеристики системы, и параметры измеряемой среды приведены в таблицах 3, 4, 5.
Таблица 3 - Метрологические характеристики системы
|
Наименование характеристики |
Значение |
|
Рабочий диапазон массового расхода сжиженного природного газа, кг/ч |
от 2 000 до 20 000 |
|
Рабочий диапазон массового расхода паровой фазы, кг/ч |
от 300 до 3 000 |
|
Пределы допускаемой относительной погрешности измерений массы сжиженного природного газа, % |
±1,0 |
Таблица 4 - Основные технические характеристики системы и параметры измеряемой среды
|
Наименование характеристики |
Значение |
|
Измеряемая среда |
сжиженный природный газ |
|
Максимальное рабочее избыточное давление, МПа |
1,6 |
|
Рабочий диапазон температуры сжиженного природного газа, °С |
от -160 до -110 |
|
Режим работы системы налива |
периодический |
|
Параметры электрического питания:
|
220±22, однофазное 50±1 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Наработка на отказ, ч, не менее |
10 000 |
