Обозначение

Функциональное назначение

1

2

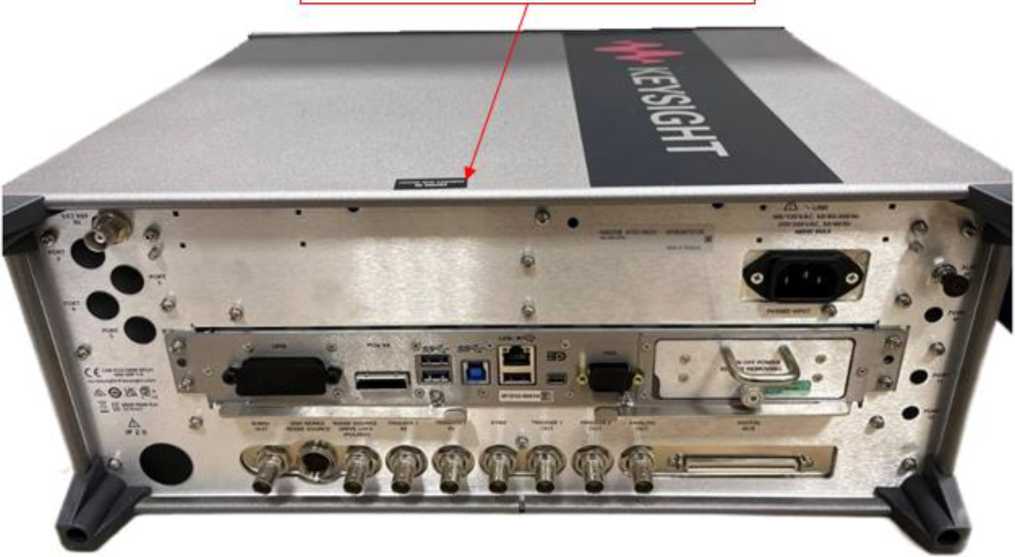

Серийный номер 300463

526

Частотный диапазон от 10 Гц до 26,5 ГГц

B25

Полоса анализа 25 МГц

B40

Полоса анализа 40 МГц

B85

Полоса анализа 85 МГц

DP2

Цифровой процессор с памятью сбора данных 2 Гбайт

DP4

Цифровой процессор с памятью сбора данных 4 Гбайт

EA3

Электронный аттенюатор до 3,6 ГГц

EP2

Улучшенные фазовые шумы

FS1

Поддержка быстрой развертки

FS2

Повышенная скорость развертки

MPB

Обход микроволнового преселектора

Р26

Предусилитель, 26,5 ГГц

PFR

Прецизионный опорный генератор 10 МГц

N90EMFP2B-1FP

Ускоренное измерение коэффициента мощности соседнего канала

1

2

Серийный номер 300473

526

Частотный диапазон от 10 Гц до 26,5 ГГц

B25

Полоса анализа 25 МГц

B40

Полоса анализа 40 МГц

DP2

Цифровой процессор с памятью сбора данных 2 Гбайт

EP2

Улучшенные фазовые шумы

FS1

Поддержка быстрой развертки

FS2

Повышенная скорость развертки

MPB

Обход микроволнового преселектора

N90EMFP2B

Ускоренное измерение коэффициента мощности соседнего канала

Серийный номер 300474

526

Частотный диапазон от 10 Гц до 26,5 ГГц

B25

Полоса анализа 25 МГц

B40

Полоса анализа 40 МГц

DP2

Цифровой процессор с памятью сбора данных 2 Гбайт

EP2

Улучшенные фазовые шумы

FS1

Поддержка быстрой развертки

FS2

Повышенная скорость развертки

MPB

Обход микроволнового преселектора

N90EMFP2B

Ускоренное измерение коэффициента мощности соседнего канала

Серийный номер 300517

526

Частотный диапазон от 10 Гц до 26,5 ГГц

B1X

Полоса анализа 140 МГц

B1Y

Полоса анализа 160 МГц

B25

Полоса анализа 25 МГц

B40

Полоса анализа 40 МГц

DP2

Цифровой процессор с памятью сбора данных 2 Гбайт

DP4

Цифровой процессор с памятью сбора данных 4 Гбайт

EA3

Электронный аттенюатор до 3,6 ГГц

EP2

Улучшенные фазовые шумы

EXM

Опция для работы с внешними преобразователями частоты

FS1

Поддержка быстрой развертки

FS2

Повышенная скорость развертки

MPB

Обход микроволнового преселектора

NF2

Компенсация собственных шумов прибора

Р26

Предусилитель, 26,5 ГГц

PFR

Прецизионный опорный генератор 10 МГц

YAS

Вывод видеосигнала экранного изображения на соединитель «Analog Out» на задней панели

N90EMEDPB

Расширенный пакет отображения

N90EMFP2B

Быстрые измерения мощности

N90EMFT1B

Триггер частотной маски с длительностью сигнала >15 мкс

N90EMRBEB

Расширение фильтров ПЧ свыше 10 МГц

N90EMTDSB

Сканирование во временной области

Наименование

Обозначение

Количество

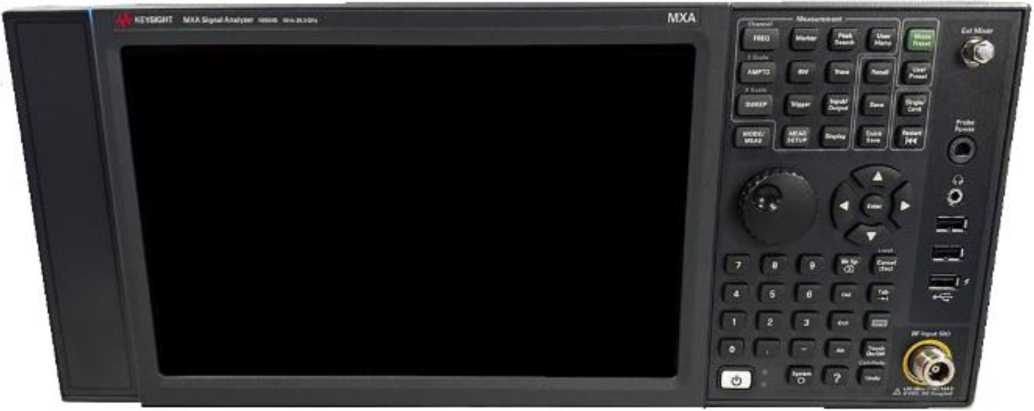

Анализатор сигналов

N9020B

1 шт.

Руководство по эксплуатации

-

1 экз.

Наименование характеристики

Значение

1

2

Диапазон частот, Гц

от 10 до 26Д10⁹

Пределы допускаемой относительной погрешности установки частоты опорного генератора

±(T • 5ог + 2-10^-6 + 5k)^1}

Пределы допускаемой абсолютной погрешности измерений

±(F • 5ог + 0,0025 • ПО +

частоты маркером, Гц

+ 0,05 • ПЧ + 2 + + 0,5 • ПО/(КТ-1))²⁾

Пределы допускаемой абсолютной погрешности измерений

±(F • (T • 5ог +

частоты в режиме частотомера, Гц

+ 2М0^-6 + 5k) +0,1)

Диапазон ослаблений входного аттенюатора, дБ с шагом 2 дБ (штатно)

от 0 до 70

с шагом 1 дБ (опция EA3)

от 0 до 24

Средний уровень собственных шумов³⁾ при выключенном/включенном предусилителе, дБ (мВт/Гц)⁴⁾

от 1 до 10 МГц включ.

-150/-161

св. 10 МГц до 2,1 ГГц включ.

-151/-163

св. 2,1 до 8,4 ГГц включ.

-149/-162

св. 8,4 до 13,6 ГГц включ.

-148/-162

св. 13,6 до 17,1 ГГц включ.

-144/-159

св. 17,1 до 20 ГГц включ.

-143/-157

св. 20 до 26,5 ГГц

-136/-152

1

2

Неравномерность амплитудно-частотной характеристики (А)⁵⁾, дБ, в диапазонах частот, не более

при выключенным предусилителе или его отсутствии⁶⁾

от 2-10^-8 до 1 • 10^-2 ГГц включ.

±0,6

св. Ъ10^-2 до 3,6 ГГц включ.

±0,45

св. 3,6 до 8,4 ГГц включ.

±1,5

св. 8,4 до 13,6 ГГц включ.

±2,0

св. 13,6 до 22 ГГц включ.

±2,0

св. 22 до 26,5 ГГц

±2,5

при включенном предусилителе⁷⁾ от 1 • 10^-7 до 3,6 ГГц включ.

±0,75

св. 3,6 до 8,4 ГГц включ.

±2,0

св. 8,4 до 13,6 ГГц включ.

±2,3

св. 13,6 до 17,1 ГГц включ.

±2,5

св. 17,1 до 22 ГГц включ.

±2,5

св. 22 до 26,5 ГГц

±3,5

Пределы допускаемой абсолютной погрешности измерений мощности, дБ

на опорной частоте 50 МГц

±0,33

с выключенным предусилителем в частотном диапазоне, кроме значения опорной частоты 50 МГц

±(0,33 + А)

с включенным предусилителем в частотном диапазоне, кроме значения опорной частоты 50 МГц

±(0,39 + А)

Пределы допускаемой абсолютной погрешности при измерении мощности из-за переключения полос пропускания, относительно 30 кГц, дБ

от 1 до 1,5-10⁶ Гц включ.

±0,05

от 1,б-10⁶ до 340⁶ Гц включ.

±0,1

440⁶; 5М0⁶; 640⁶; 840⁶ Гц

±1

Неравномерность шкалы дисплея при значениях входного сигнала смесителя во всем частотном диапазоне, дБ, не более: от минус 10 до минус 80 дБ (1 мВт)⁸⁾

±0,10

Спектральная плотность фазового шума относительно мощности несущей частоты 1 ГГц, при отстройке, дБ относительно мощности несущей в полосе пропускания 1 Гц, не более 100 Гц

-91

10 кГц

-113

100 кГц

-116

1 МГц

-135

Относительный уровень помех, обусловленных гармоническими искажениями⁹⁾, дБ относительно мощности несущей, не менее от 1,0М0^-2 до 1,0 ГГц включ.

60

св. 1,0 до 1,8 ГГц включ.

56

св. 1,8 до 6,5 ГГц включ.

80

св. 6,5 до 11,0 ГГц включ.

70

св. 11,0 до 13,25 ГГц включ.

65

1

2

Относительный уровень помех, обусловленных интермодуляционными искажениями третьего порядка¹⁰⁾, дБ относительно мощности несущей, не менее от 1Д10^-8 до 0,1 ГГц включ.

св. 0,1 до 0,4 ГГц включ.

св. 0,4 до 3,6 ГГц включ.

св. 3,6 до 26,5 ГГц

84

90

92

90

• ^{1) 1} где Т - период времени от момента калибровки (лет); 5ог - пределы допускаемой относительной погрешности воспроизведения частоты опорного генератора за год, 5ог = 1-10^-6 (1-10^-7 для анализатора с опцией PFR); 5k - пределы допускаемой относительной погрешности юстировки опорного генератора, 5k = 1,4-10^-6 (4-10^-8 для анализатора с опцией PFR);

• ²⁾ где F - значение частоты измеряемого сигнала, Гц; ПО - полоса обзора, Гц; ПЧ -полоса пропускания фильтра ПЧ, Гц; КТ - количество точек ПО;

• ³⁾ нормирован в форме спектральной плотности в полосе пропускания 1 Гц при ослаблении входного аттенюатора 0 дБ, температуре окружающего воздуха от плюс 20 °С до плюс 30 °С;

• ⁴⁾ дБ относительно 1 мВт в полосе пропускания 1 Гц;

• ⁵⁾ измерения проводятся относительно опорной частоты 50 МГц при настроенном преселекторе;

• ⁶⁾ ослабление входного аттенюатора 10 дБ;

• ⁷⁾ ослабление входного аттенюатора 0 дБ;

• ⁸⁾ дБ относительно 1 мВт;

• ⁹⁾ при уровне входного сигнала минус 15 дБ (1 мВт);

• ¹⁰⁾ при двух тонах минус 5 дБ (1 мВт) и разнесением тонов 1 МГц, максимальный уровень смесителя минус 10 дБ (1 мВт), предусилитель выключен.

Наименование характеристики

Значение

Параметры электрического питания:

• - напряжение переменного тока, В

• - частота, Гц

от 198 до 242

50

Габаритные размеры (ширинахдлинах высота), мм, не более

426x368x177

Масса, кг, не более

18

Условия эксплуатации:

• - температура окружающей среды, °C

• - относительная влажность воздуха, %

от +20 до +30

от 30 до 80
