Номер по Госреестру СИ: 96044-25
96044-25 Имитаторы солнечных батарей модульные
(Keysight MP4300A)
Назначение средства измерений:
Имитаторы солнечных батарей модульные Keysight MP4300A (далее - имитаторы) предназначены для воспроизведений напряжения постоянного тока и силы постоянного тока.
Внешний вид.
Имитаторы солнечных батарей модульные
Рисунок № 1
Внешний вид.
Имитаторы солнечных батарей модульные
Рисунок № 2
Внешний вид.
Имитаторы солнечных батарей модульные
Рисунок № 3
Внешний вид.
Имитаторы солнечных батарей модульные
Рисунок № 4
Внешний вид.
Имитаторы солнечных батарей модульные
Рисунок № 5
Внешний вид.
Имитаторы солнечных батарей модульные
Рисунок № 6
Общие сведения
Дата публикации - 06.08.2025
Срок свидетельства - 05.08.2030
Номер записи - 1202d0cd-09ff-4e11-62d5-c6161c41a98b
ID в реестре СИ - 1426469
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Keysight MP4300A,
Производитель
Изготовитель - Keysight Technologies Malaysia Sdn. Bhd.
Страна - МАЛАЙЗИЯ
Населенный пункт - Keysight Technologies, Bayan Lepas Free Industrial Zone Phase 3, 11900 Bayan Lepas, Pulau Pinang
Уведомление о начале осуществления предпринимательской деятельности -
"Справочник географических объектов" представляет собой таблицу, состоящую из 13 колонок и 1112 строк. Справочник используется в проекте "ОЕИ Аналитика" для построения отчетов, связанных с географической привязкой исследуемого объекта и отображения его на карте. Кроме того, данный справочник позволяется осуществлять привязку друг к другу разрозненных таблиц разных баз данных, например, по городу или региону. В таблице присутствуют такие географические понятия, как: субъект РФ, регион, район, город, широта, долгота, федеральный округ и т.д.
Бесплатный
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 3
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№1601 от 2025.08.05 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Имитаторы солнечных батарей модульные (Keysight MP4300A)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Keysight Technologies Malaysia Sdn. Bhd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96044-25 05.08.2030 |
Имитаторы солнечных батарей модульные, Keysight MP4300A Keysight Technologies Malaysia Sdn. Bhd. (МАЛАЙЗИЯ Keysight Technologies, Bayan Lepas Free Industrial Zone Phase 3, 11900 Bayan Lepas, Pulau Pinang) |
ОТ МП |
2 года |
|
96853-25 |
Анализаторы сигналов, N9020B Keysight Technologies Malaysia Sdn. Bhd. (МАЛАЙЗИЯ Keysight Technologies, Bayan Lepas Free Industrial Zone Phase 3, 11900 Bayan Lepas, Pulau Pinang) |
ОТ МП |
1 год |
|
97722-26 |
Анализатор электрических цепей и сигналов комбинированный портативный, FieldFox N9951A Keysight Technologies Malaysia Sdn. Bhd. (МАЛАЙЗИЯ Keysight Technologies, Bayan Lepas Free Industrial Zone Phase 3, 11900 Bayan Lepas, Pulau Pinang) |
ОТ МП |
1 год |
Отчет "ET_7. Прослеживаемость аттестованных эталонов единиц величин к Государственным первичным эталонам" предоставляет пользователю аналитическую информацию об эталонах единиц величин, прослеживаемых к выбранному Государственному первичному эталону (ГЭТ). Пользователь выбирает необходимый ГЭТ из выпадающего списка, после чего формируется отчет, содержащий пять графиков и таблицу с детализацией.
Содержимое отчета:
- Соотношение между Действующими и Аннулированными эталонами:
- Круговая диаграмма с двумя секторами, отображающая процентное соотношение действующих и аннулированных эталонов, связанных с выбранным ГЭТ.
- Статус или разряд (уровень) эталона:
- Столбчатая диаграмма с восемью рядами данных, показывающая распределение эталонов по их статусу или разряду (уровню), таким как первичные, вторичные, рабочие и т.д.
- Владельцы/держатели эталонов:
- Круговая диаграмма с восемнадцатью секторами, отражающая распределение эталонов между различными организациями-владельцами или держателями.
- Форма собственности:
- Столбчатая диаграмма с двумя рядами данных, иллюстрирующая распределение эталонов по форме собственности организаций (государственная, частная и др.).
- Распределение эталонов по годам (по дате регистрации):
- Столбчатая диаграмма с пятью столбцами, показывающая количество эталонов, зарегистрированных в разные годы, что позволяет оценить динамику регистрации эталонов во времени.
Таблица с подробной информацией об эталонах:
- Рег. номер, дата приказа: уникальный регистрационный номер эталона и дата соответствующего приказа.
- Наименование эталона: официальное название эталона.
- Владелец/держатель эталона: организация, владеющая или держащая эталон, с указанием ИНН и адреса.
- Статус или разряд (уровень) эталона: текущий статус или разряд эталона.
- Статус: состояние эталона (действует или аннулирован).
- Наличие ЛПС, межаттестационный интервал (месяцы): информация о наличии ЛПС (личного подписанного сертификата) и интервале между аттестациями в месяцах.
Пример записи из таблицы:
| Рег. номер, дата приказа | Наименование эталона | Владелец/держатель эталона | Статус или разряд (уровень) эталона | Статус | Наличие ЛПС, межаттестационный интервал (месяцы) |
|---|---|---|---|---|---|
| 3.7.АСЛ.0001.2024 от 19.01.2024 | - | ФГБУ Северо-Западное УГМС (ИНН: 7801593651; адрес) | Рабочий эталон | Действует | Да, 24 |
Выбранный Государственный первичный эталон:
ГЭТ1-2022 ГПЭ ЕДИНИЦ ВРЕМЕНИ, ЧАСТОТЫ И НАЦИОНАЛЬНОЙ ШКАЛЫ ВРЕМЕНИ
Этот отчет позволяет пользователю получить всестороннюю информацию об эталонах, связанных с выбранным ГЭТ, анализировать их распределение по различным характеристикам и отслеживать динамику изменений в системе эталонов.
Кто поверяет Имитаторы солнечных батарей модульные (Keysight MP4300A)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 3 | 3 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Имитаторы солнечных батарей модульные (Keysight MP4300A)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Управление режимами работы и настройками имитатора осуществляется с помощью внутреннего программного обеспечения (далее - ПО), которое встроено в защищенную от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию
Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
|
Таблица 1 - Идентификационные данные внутреннего п |
рограммного обеспечения |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
недоступно пользователю |
|
Номер версии (идентификационный номер ПО) |
недоступно пользователю |
|
Цифровой идентификатор ПО |
недоступно пользователю |
Знак утверждения типа
Знак утверждения типананосится типографским способом на шильдик, наклеиваемый на переднюю панель базового блока, и на шильдик, наклеиваемый на боковую панель встраиваемых сменных модулей имитаторов.
Лист № 6 Всего листов 7Сведения о методиках измерений
Сведения о методиках (методах измерений)приведены в разделе «Эксплуатация и варианты применения» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 28.07.2023 №1520 Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы;
Приказ Росстандарта от 01.10.2018 №2091 Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А.
Правообладатель«Keysight Technologies Malaysia Sdn. Bhd.», Малайзия
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»(ФБУ «НИЦ ПМ - Ростест»)
Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Web-сайт: http://www.rostest.ru
К данному типу средств измерений относятся:
-
- имитатор солнечных батарей модульный Keysight MP4300A: базовый блок Keysight MP4301A, заводской номер БП-000289281, и сменные модули Keysight MP4352A, заводские номера БП-000289270, БП-000289271, БП-000289272, БП-000289273;
-
- имитатор солнечных батарей модульный Keysight MP4300A: базовый блок Keysight MP4301A, заводской номер БП-000289282, и сменные модули Keysight MP4352A, заводские номера БП-000289274, БП-000289275, БП-000289276, БП-000289277;
-
- имитатор солнечных батарей модульный Keysight MP4300A: базовый блок Keysight MP4301A, заводской номер БП-000289283, и сменный модуль Keysight MP4352A, заводские номера БП-000289278, БП-000289279.
Конструктивно имитаторы представляют собой крейтовую систему и состоят из базового блока, выполненного в виде моноблока в неокрашенном металлическом корпусе, предназначенного для монтажа в стойку. Передняя панель базового блока выполнена из пластика черного цвета. На передней панели расположен сенсорный жидкокристаллический дисплей (далее - ЖК-дисплей), клавиша включения/выключения и клавиши управления режимами работы. На задней панели базовых блоков расположены разъемы для подключения питания, посадочные места для установки сменных модулей и разъемы для связи с персональным компьютером через интерфейс Ethernet, USB.
Базовые блоки имитаторов содержат шесть посадочных мест для установки встраиваемых сменных модулей.
Имитаторы обеспечивают воспроизведение параметров с их одновременным измерением и отображением заданных и измеренных значений на ЖК-дисплее.
Управление режимами работы имитаторов осуществляется встроенным в базовый блок микропроцессором. Имитаторы могут функционировать в режимах стабилизации напряжения и стабилизации тока. Регулировка напряжения и тока модулей осуществляется независимо друг от друга.
Принцип действия имитаторов основан на преобразовании переменного сетевого напряжения в постоянное стабилизированное напряжение на выходе имитатора с помощью цифро-аналогового преобразования.
Нанесение знака поверки на имитаторы не предусмотрено.
Общий вид базового блока имитаторов и место нанесения знака утверждения типа представлены на рисунке 1. Общий вид сменного модуля имитаторов и место нанесения знака утверждения типа представлены на рисунке 2.
Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв русского алфавита, наносится типографским способом на шильдик, наклеиваемый на боковую панель базовых блоков и сменных модулей имитаторов в местах, указанных на рисунках 3 - 4.
Место пломбирования от несанкционированного доступа указано на рисунках 5 - 6.

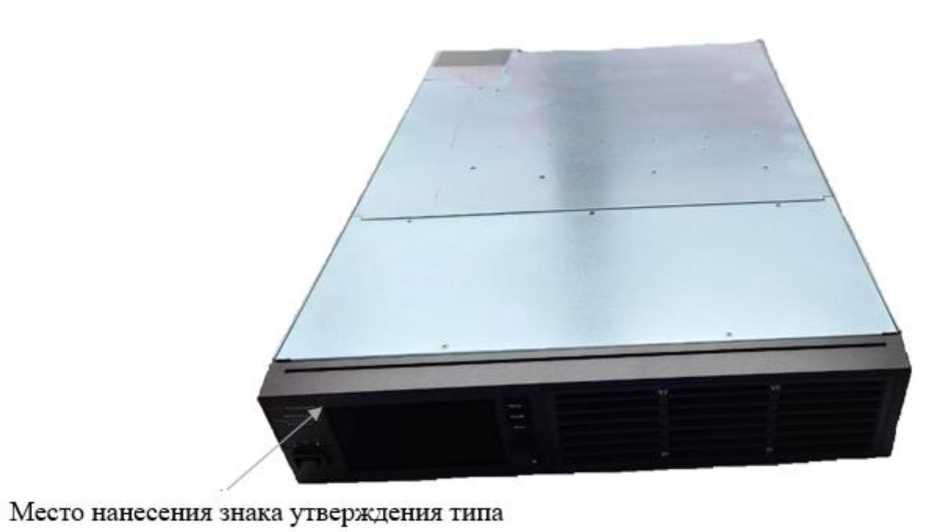

Рисунок 1 - Общий вид базового блока имитаторов солнечных батарей модульных
Keysight MP4300A

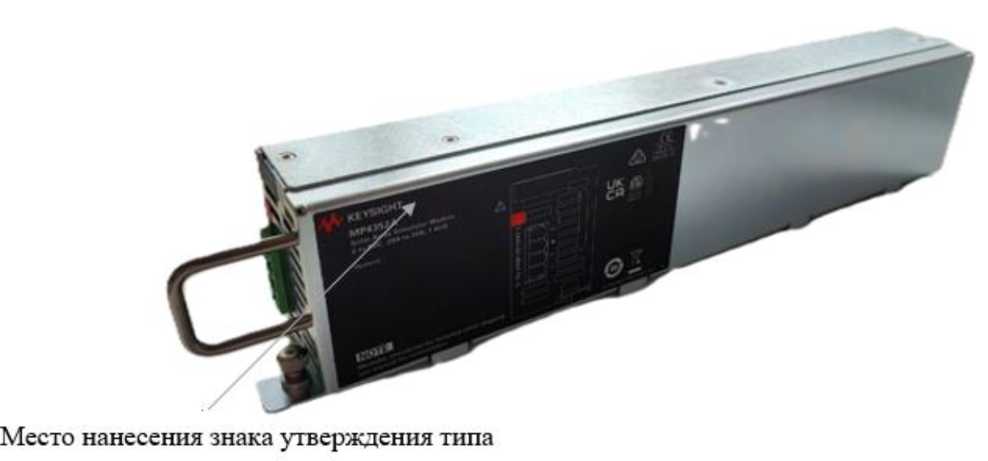

Рисунок 2 - Общий вид сменного модуля имитаторов солнечных батарей модульных
Keysight MP4300A

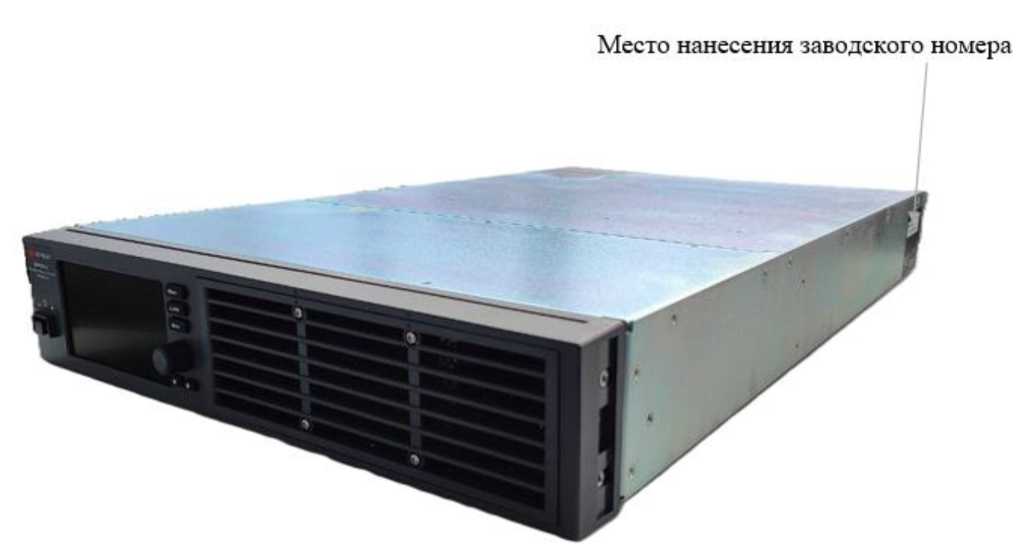

Рисунок 3 - Место нанесения заводского номера базового блока имитаторов солнечных батарей модульных Keysight MP4300A

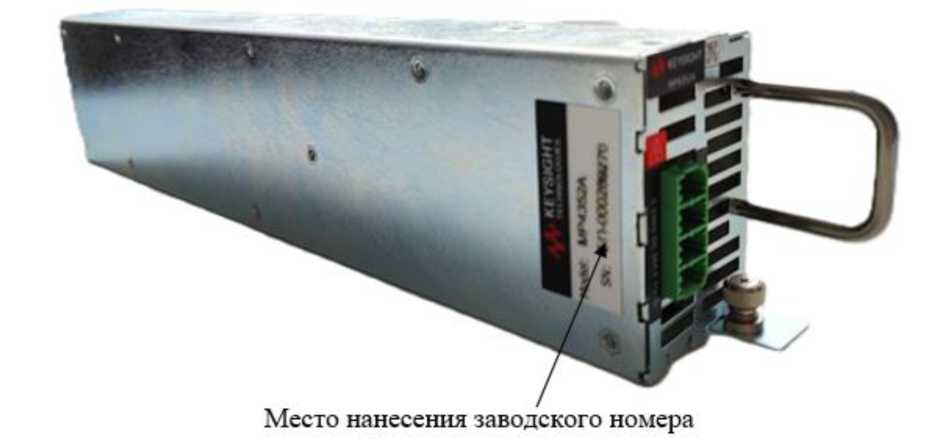

Рисунок 4 - Место нанесения заводского номера сменного модуля имитаторов солнечных батарей модульных Keysight MP4300A
Место пломбирования от несанкционированного доступа

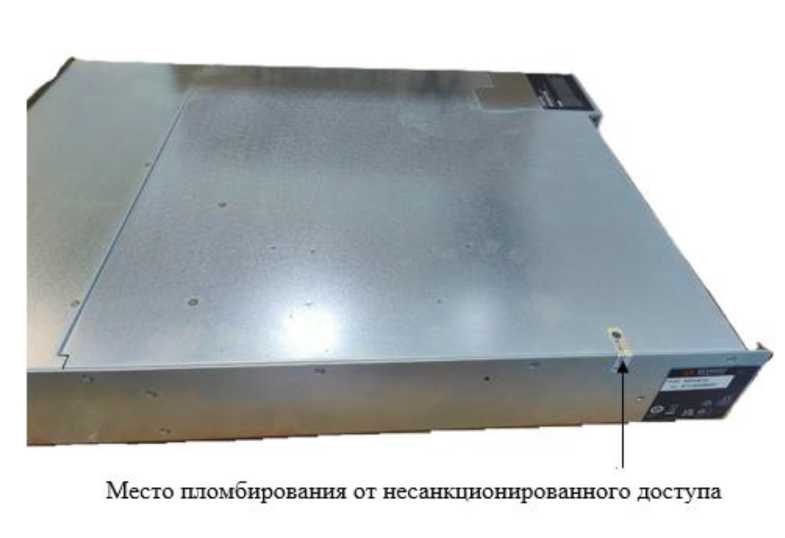

Рисунок 5 - Место пломбирования от несанкционированного доступа базового блока имитаторов солнечных батарей модульных Keysight MP4300A
1
Место пломбирования от несанкционированного доступа

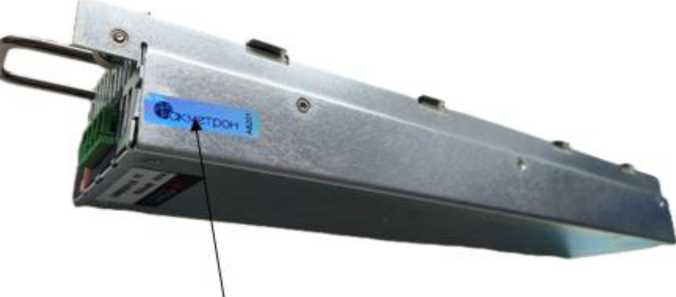

Рисунок 6 - Место пломбирования от несанкционированного доступа сменного модуля имитаторов солнечных батарей модульных Keysight MP4300A
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон воспроизведений напряжения постоянного тока, В |
от 0 до 80 |
|
Пределы допускаемой абсолютной погрешности воспроизведений напряжения постоянного тока, В |
±0,0005-U+0,0125 |
|
Уровень пульсаций напряжения постоянного тока, мВ (пп/скз), не более |
250/25 |
|
Диапазон воспроизведений силы постоянного тока, А |
от 0 до 20 |
|
Пределы допускаемой абсолютной погрешности воспроизведений силы постоянного тока, А |
±0,001-1+0,014 |
|
Уровень пульсаций силы постоянного тока, мА (пп/скз), не более |
96/12 |
|
Максимальная выходная мощность, Вт |
1400 |
|
Нормальные условия измерений: температура окружающей среды, °С относительная влажность, % |
от +18 до +28 от 30 до 80 |
|
Примечание: U - установленное значение напряжения постоянного тока, В; I - установленное значение силы постоянного тока, А; пп - амплитудное значение; скз - среднеквадратическое значение. | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- количество фаз |
3 |
|
- напряжение переменного тока, В |
от 200 до 208 |
|
- частота переменного тока, Гц |
от 47 до 63 |
|
Потребляемая мощность, Вт |
7,2 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более |
429х89х766 |
|
Масса, кг, не более |
19,3 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
45000 |
