Наименование

Обозначение

Комплектность

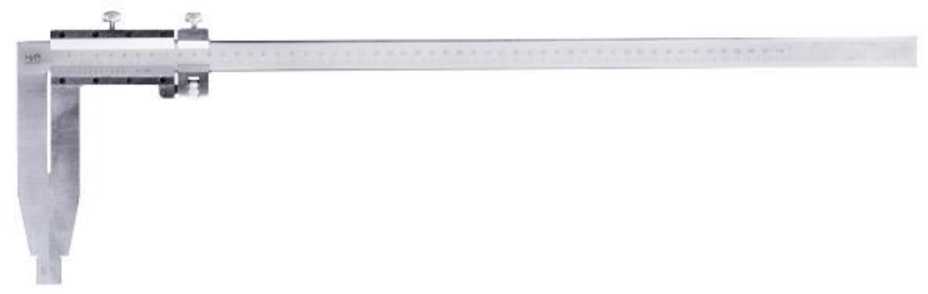

Штангенциркуль

ЧИЗ

1 шт.

Футляр

-

1 шт.

Элемент питания для штангенциркулей

ШЦЦ

-

1 шт.

Паспорт

-

1 экз.

Модификация

Диапазон измерений, мм

Значение

отсчета по нониусу, мм

Класс

точности

Размер сдвинутых до соприкосновения губок с цилиндрическими поверхностями, мм, не более

ШЦД-125-0,05

От 0 до 125

0,05

-

-

ШЦ-И25-0Д-1

0,1

1

-

ШЦ-Ы25-0Д-2

2

-

ШЦД-135-0,05

От 0 до 135

0,05

-

-

ШЦ-Ы35-0Д-1

0,1

1

-

ШЦ-Ы35-0Д-2

2

-

ШЦД-150-0,05

От 0 до 150

0,05

-

-

ШЦ-Ы50-0Д-1

0,1

1

-

ШЦ-Ы50-0Д-2

2

-

ШЦД-160-0,05

От 0 до 160

0,05

-

-

ШЦ-Ы60-0Д-1

0,1

1

-

ШЦ-Ы60-0Д-2

2

-

ШЦ-I-200-0,05

От 0 до 200

0,05

-

-

ШЦ4-200-0Д-1

0,1

1

-

ШЦ4-200-0Д-2

2

-

ШЦ-I-250-0,05

От 0 до 250

0,05

-

-

ШЦ4-250-0Д-1

0,1

1

-

ШЦ-!-250-0,1-2

2

-

Продолжение таблицы

Модификация

Диапазон измерений, мм

Значение отсчета по нониусу, мм

Класс

точности

Размер сдвинутых до соприкосновения губок с цилиндрическими поверхностями, мм, не более

ШЦ-1-300-0,05

0,05

-

-

ШЦ-1-300-0,1-1

От 0 до 300

0,1

1

-

ШЦ-1-300-0,1-2

2

-

ШЦ-П-160-0,05

0,05

-

10

ШЦ-П-160-0,1-1

От 0 до 160

0,1

1

10

ШЦ-П-160-0,1-2

2

10

ШЦ-П-200-0,05

0,05

-

10

ШЦ-П-200-0,1-1

От 0 до 200

0,1

1

10

ШЦ-П-200-0,1-2

2

10

ШЦ-П-250-0,05

0,05

-

10

ШЦ-П-250-0,1-1

От 0 до 250

0,1

1

10

ШЦ-П-250-0,1-2

2

10

ШЦ-П-300-0,05

0,05

-

10

ШЦ-П-300-0,1-1

От 0 до 300

0,1

1

10

ШЦ-П-300-0,1-2

2

10

ШЦ-П-400-0,05

0,05

-

10

ШЦ-П-400-0,1-1

От 0 до 400

0,1

1

10

ШЦ-П-400-0,1-2

2

10

ШЦ-П-500-0,05

От 0 до 500

0,05

-

20

ШЦ-П-500-0,1-1

0,1

1

20

ШЦ-П-250-630-0,05

От 250 до 630

0,05

-

20

ШЦ-П-250-630-0,1-1

0,1

1

20

ШЦ-11-250-800-0,05

От 250 до 800

0,05

-

20

ШЦ-П-250-800-0,1-1

0,1

1

20

ШЦ-П-320-1000-0,05

От 320 до 1000

0,05

-

20

ШЦ-П-320-1000-0,1-1

0,1

1

20

ШЦ-П-500-1250-0,1-1

От 500 до 1250

0,1

1

20

ШЦ-П-500-1600-0,1-1

От 500 до 1600

0,1

1

20

ШЦ-П-800-2000-0,1-1

От 800 до 2000

0,1

1

20

ШЦ-Ш-160-0,05

0,05

-

10

ШЦ-Ш-160-0,1-1

От 0 до 160

0,1

1

10

ШЦ-Ш-160-0,1-2

2

10

ШЦ-Ш-200-0,05

0,05

-

10

ШЦ-Ш-200-0,1-1

От 0 до 200

0,1

1

10

ШЦ-Ш-200-0,1-2

2

10

ШЦ-Ш-250-0,05

0,05

-

10

ШЦ-Ш-250-0,1-1

От 0 до 250

0,1

1

10

ШЦ-Ш-250-0,1-2

2

10

ШЦ-Ш-300-0,05

0,05

-

10

ШЦ-Ш-300-0,1-1

От 0 до 300

0,1

1

10

ШЦ-Ш-300-0,1-2

2

10

Модификация

Диапазон измерений, мм

Значение отсчета по нониусу, мм

Класс точности

Размер сдвинутых до соприкосновения губок с цилиндрическими поверхностями, мм, не более

ШЦ-Ш-400-0,05

От 0 до 400

0,05

-

10

ШЦ-Ш-400-0,1-1

0,1

1

10

ШЦ-Ш-400-0,1-2

2

10

ШЦ-Ш-500-0,05

От 0 до 500

0,05

-

20

ШЦ-Ш-500-0,1-1

0,1

1

20

ШЦ-Ш-250-630-0,05

От 250 до 630

0,05

-

20

ШЦ-Ш-250-630-0,1-1

0,1

1

20

ШЦ-Ш-250-800-0,05

От 250 до 800

0,05

-

20

ШЦ-Ш-250-800-0,1-1

0,1

1

20

ШЦ-Ш-320-1000-0,05

От 320 до 1000

0,05

-

20

ШЦ-Ш-320-1000-0,1-1

0,1

1

20

ШЦ-Ш-500-1250-0,1-1

От 500 до 1250

0,1

1

20

ШЦ-Ш-500-1600-0,1-1

От 500 до 1600

0,1

1

20

ШЦ-Ш-800-2000-0,1-1

От 800 до 2000

0,1

1

20

Модификация

Диапазон измерений, мм

Цена деления круговой шкалы отсчетного устройства, мм

Класс точности

ШЦК-1-125-0,02

От 0 до 125

0,02

-

ШЦК-1-125-0,05

0,05

-

ШЦК-1-125-0,1-1

0,1

1

ШЦК-1-125-0,1-2

2

ШЦК-1-135-0,02

От 0 до 135

0,02

-

ШЦК-1-135-0,05

0,05

-

ШЦК-1-135-0,1-1

0,1

1

ШЦК-1-135-0,1-2

2

ШЦК-1-150-0,02

От 0 до 150

0,02

-

ШЦК-1-150-0,05

0,05

-

ШЦК-1-150-0,1-1

0,1

1

ШЦК-1-150-0,1-2

2

ШЦК-1-160-0,02

От 0 до 160

0,02

-

ШЦК-1-160-0,05

0,05

-

ШЦК-1-160-0,1-1

0,1

1

ШЦК-1-160-0,1-2

2

ШЦК-1-200-0,02

От 0 до 200

0,02

-

ШЦК-1-200-0,05

0,05

-

ШЦК-1-200-0,1-1

0,1

1

ШЦК-1-200-0,1-2

2

ШЦК-1-250-0,02

От 0 до 250

0,02

-

ШЦК-1-250-0,05

0,05

-

ШЦК-1-250-0,1-1

0,1

1

ШЦК-1-250-0,1-2

2

Модификация

Диапазон измерений, мм

Цена деления круговой шкалы отсчетного устройства, мм

Класс точности

ШЦК-ЬЗОО-О^

0,02

-

ШЦК4-300-0,05

От 0 до 300

0,05

-

ШЦК-[-300-0,1-1

0,1

1

ШЦК-!-300-0,1-2

2

Модификация

Диапазон измерений, мм

Шаг дискретности цифрового отсчетного устройства, мм

Размер сдвинутых до соприкосновения губок с цилиндрическими поверхностями, мм, не более

ШЦЦ-Ь125-0,01

От 0 до 125

0,01

-

ШЦЦ-Ь135-0,01

От 0 до 135

0,01

-

ШЦЦ-Ь150-0,01

От 0 до 150

0,01

-

ШЦЦ-Ь1б0-0,01

От 0 до 1б0

0,01

-

ШЦЦ4-200-0,01

От 0 до 200

0,01

-

ШЦЦ-I-250-0,01

От 0 до 250

0,01

-

ШЦЦ-Ь300-0,01

От 0 до 300

0,01

-

ШДЦ-П-1б0-0,01

От 0 до 1б0

0,01

10

ШЦЦ-П-200-0,01

От 0 до 200

0,01

10

ШЦЦ-П-250-0,01

От 0 до 250

0,01

10

ШЦЦ-П-300-0,01

От 0 до 300

0,01

10

ШЦЦ-П-400-0,01

От 0 до 400

0,01

10

ШЦЦ-П-500-0,01

От 0 до 500

0,01

20

ШЦЦ-П-250-б30-0,01

От 250 до 630

0,01

20

ШЦЦ-П-250-800-0,01

От 250 до 800

0,01

20

ШЦЦ-П-320-1000-0,01

От 320 до 1000

0,01

20

ШЦЦ-Ш-1б0-0,01

От 0 до 1б0

0,01

10

ШЦЦ-Ш-200-0,01

От 0 до 200

0,01

10

ШЦЦ-Ш-250-0,01

От 0 до 250

0,01

10

ШЦЦ-Ш-300-0,01

От 0 до 300

0,01

10

ШЦЦ-Ш-400-0,01

От 0 до 400

0,01

10

ШЦЦ-Ш-500-0,01

От 0 до 500

0,01

20

ШЦЦ-Ш-250-б30-0,01

От 250 до 630

0,01

20

ШЦЦ-Ш-250-800-0,01

От 250 до 800

0,01

20

ШЦЦ-Ш-320-1000-0,01

От 320 до 1000

0,01

20

Измеряемая длина,

мм

Пределы допускаемой абсолютной погрешности (±), мм

при значении отсчета по нониусу, мм

с ценой деления круговой шкалы отсчетного устройства, мм

с шагом дискретности цифрового отсчетного устройства

0,01 мм

0,05

0,1 для класса точности

0,02

0,05

0,1 для класса точности

1

2

1

2

От 0 до 100 включ.

0,05

0,05

0,10

0,03

0,04

0,05

0,08

0,03

Св. 100 до 200 включ.

Св. 200 до 300 включ.

0,04

0,04

Св. 300 до 400 включ.

0,10

-

-

-

-

Св. 400 до 600 включ.

0,10

-

0,05

Св. 600 до 800 включ.

0,06

Св. 800 до 1000 включ.

0,07

Св. 1000 до 1100 включ.

-

0,15

-

Св. 1100 до 1200 включ.

0,16

Св. 1200 до 1300 включ.

0,17

Св. 1300 до 1400 включ.

0,18

Св. 1400 до 1500 включ.

0,19

Св. 1500 до 2000

0,20

Примечания:

1 За измеряемую длину принимают номинальное расстояние между измерительными поверхностями губок.

2. Пределы допускаемой абсолютной погрешности штангенциркулей типа I при измерении глубины, равной 20 мм, не превышают значений, соответствующих пределам допускаемой абсолютной погрешности измерений измеряемой длины.

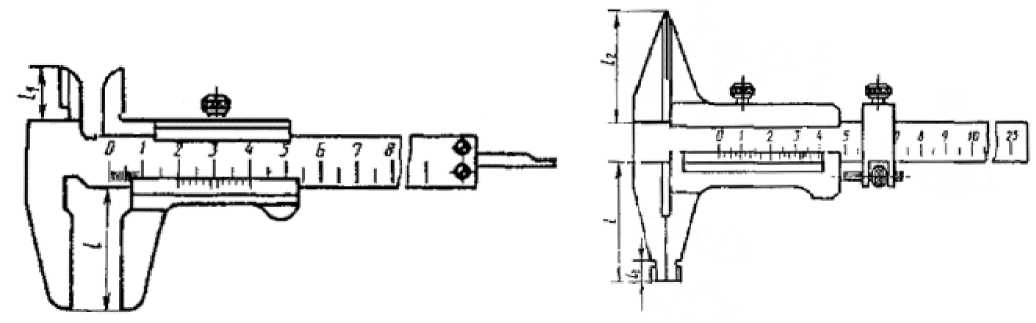

Диапазон измерений, мм

1, мм

11, мм

12, мм

13, мм

не менее

не более

не менее

От 0 до 125

35

42

15

-

-

От 0 до 135

38

42

16

-

-

От 0 до 150

38

42

16

-

-

От 0 до 160

45

50

16

16

6

От 0 до 200

50

63

16

20

8

От 0 до 250

60

80

16

25

10

От 0 до 300

63

100

22

30

10

От 0 до 400

63

125

-

30

10

От 0 до 500

80

160

-

40

15

От 250 до 630

80

200

-

40

15

От 250 до 800

80

200

-

50

15

От 320 до 1000

80

200

-

50

20

От 500 до 1250

100

300

-

63

20

От 500 до 1600

100

300

-

63

20

От 800 до 2000

100

300

-

63

20

Наименование характеристики

Значение

Параметр шероховатости Ra измерительных поверхностей по ГОСТ 2789-73, мкм, не более:

- плоских и цилиндрических измерительных поверхностей

0,32

- измерительных поверхностей кромочных губок

0,63

Расстояние от верхней кромки края нониуса до поверхности шкалы штанги, мм, не более:

- для штангенциркулей с отсчетом по нониусу 0,05 мм

0,25

- для штангенциркулей с отсчетом по нониусу 0,1 мм

0,30

Допуск плоскостности и прямолинейности плоских измерительных поверхностей на 100 мм длины большей стороны измерительной

поверхности штангенциркулей, мм

Допускаемые отклонения от плоскостности и прямолинейности измерительных поверхностей губок, мм, не более:

0,01

- для штангенциркулей со значением отсчета по нониусу, с ценой

деления шкалы и шагом дискретности не более 0,05 мм и длиной большей стороны измерительной поверхности менее 40 мм

0,004

- для штангенциркулей со значением отсчета по нониусу и с ценой

деления шкалы 0,1 мм и длиной большей стороны измерительной поверхности менее 70 мм

0,007

Допуск прямолинейности торца штанги штангенциркулей типа I, мм

0,01

Допуск параллельности плоских измерительных поверхностей губок для измерения наружных размеров на 100 мм длины губок, мм:

- при значении отсчета по нониусу, цене деления шкалы и шаге

дискретности не более 0,05 мм

0,02

- при значении отсчета по нониусу и цене деления шкалы 0,1 мм

0,03

Наименование характеристики

Значение

Размер сдвинутых до соприкосновения губок для внутренних измерений штангенциркулей типов II и III, мм, не более:

• - с верхним пределом диапазона измерений до 400 мм включ.

• - с верхним пределом диапазона измерений св. 400 мм

10

20

Отклонение размера сдвинутых до соприкосновения губок для внутренних измерений, мм, не более:

• - для штангенциркулей ЩЦ типов II и III

• - для штангенциркулей ЩЦЦ типов II и III

₍₀+0,03₎

(0⁺⁰,⁰¹)

Расстояние между кромочными измерительными поверхностями губок для внутренних измерений штангенциркулей типа I, установленных на размер 10 мм, мм

₁₀^+0,07

¹⁰+0,02

Допуск параллельности измерительных поверхностей губок для измерений внутренних размеров, мм

0,01

Допуск параллельности измерительных поверхностей кромочных губок для штангенциркулей 2 класса точности, мм

0,02

Ширина штрихов шкал штанги и нониуса, мм

От 0,08 до 0,20

Ширина штрихов круговой шкалы отсчетного устройства, мм

От 0,15 до 0,25

Разность ширины штрихов в пределах одной шкалы штанги, мм, не более:

• - при значении отсчета по нониусу 0,05 мм

• - при значении отсчета по нониусу 0,1 мм

0,03

0,05

Таблица 7 - Усилие перемещения рамки по штанге

Верхний предел диапазона измерений штангенциркуля, мм, не более

Усилие перемещения, Н, не более

250

15

400

20

2000

30

Наименование параметра

Значение

Условия эксплуатации:

- температура окружающего воздуха, °С

От +10 до +40

- относительная влажность воздуха при температуре плюс 25 °С, %, не более

80
