Номер по Госреестру СИ: 96752-25
96752-25 Измерители пиковой и средней мощности
(ПРЦГ-87234)
Назначение средства измерений:
Измерители пиковой и средней мощности ПРЦГ-87234 (далее - измерители) предназначены для измерений средней и пиковой мощности СВЧ колебаний в коаксиальных трактах.
Внешний вид.
Измерители пиковой и средней мощности
Рисунок № 1
Внешний вид.
Измерители пиковой и средней мощности
Рисунок № 2
Общие сведения
Дата публикации - 01.11.2025
Срок свидетельства - 29.10.2030
Номер записи - 92151ffc-04d9-a33b-44cb-6c6074eff707
ID в реестре СИ - 1427232
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью «НАУЧНО-ПРОИЗВОДСТВЕННАЯ КОМПАНИЯ «ПРОГРЕСС»
Страна - РОССИЯ
Населенный пункт - SUZHOU XNCY TECHNOLOGY CO., LTD. Room 301-2, 3F, No.10 building, No. 78 Keling road, SND, Suzhou, Jiangsu, 2151663
Уведомление о начале осуществления предпринимательской деятельности -
Основное назначение отчета "V_16. Количество поверок СИ по годам и странам" дать представление по объёмам поверок, приходящимся на те или иные страны в динамике по годам.
Отчет состоит из 4 столбчатых диаграмм и таблицы, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Диаграмма "Кол-во поверок по годам" содержит данные по поверкам начиная с 2010 г. по настоящее время.
Столбчатые диаграммы "Кол-во поверок отечественных и импортных средств измерений по годам" (в штуках и процентах) отображают данные по поверкам начиная с 2010г. по настоящее время с разнесением поверок по отечественным и импортным производителям СИ.
На графике "Кол-во поверок СИ по странам и годам" приводится подробная информация по распределению поверок между странами в динамике по годам, начиная с 2010 года. При этом, количество отображаемых стран превышает 70 шт., а ежегодное количество поверок после 2020 года - превышает 80 млн. в год.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- год
- страна
- кол-во поверок
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№3150 от 2022.12.13 ПРИКАЗ_Об утверждении типов средств измерений (20)
№2327 от 2025.10.29 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Измерители пиковой и средней мощности (ПРЦГ-87234)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью «НАУЧНО-ПРОИЗВОДСТВЕННАЯ КОМПАНИЯ «ПРОГРЕСС»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96752-25 29.10.2030 |
Измерители пиковой и средней мощности, ПРЦГ-87234 Общество с ограниченной ответственностью «НАУЧНО-ПРОИЗВОДСТВЕННАЯ КОМПАНИЯ «ПРОГРЕСС» (РОССИЯ SUZHOU XNCY TECHNOLOGY CO., LTD. Room 301-2, 3F, No.10 building, No. 78 Keling road, SND, Suzhou, Jiangsu, 2151663) |
ОТ МП |
1 год |
Цель отчета предоставить детальную информацию относительно парка средств измерений, выбранной организации. Качество отчета напрямую зависит от качества заполнения поля Владелец СИ при поверке. По этой причине, в выпадающем списке выбора организаций возможно появление нескольких наименований одной и той же организации, а в результатах работы отчета отсутствие ряда позиций по СИ (поле владельца не заполнялось или заполнялось по-разному).
В отчете представлена следующая информация по парку СИ организации:
- наименование СИ (номер в АРШИНЕ, модификация, обозначение типа, ссылка на АРШИН)
- наименование организации-производителя и страны производства
- год производства и заводской номер
- наименование организации, проводившей поверку
- дата последней поверки и срок окончания поверки
- величина интервала между поверками в днях и годах
- кол-во поверок данного СИ, зарегистрированных в АРШИНе
Кто поверяет Измерители пиковой и средней мощности (ПРЦГ-87234)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Измерители пиковой и средней мощности (ПРЦГ-87234)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Измерители работают под управлением персонального компьютера с установленным программным обеспечением (ПО), которое обрабатывает измерительную информацию, выполняет вычисления и обеспечивает отображение результатов измерений.
ПО реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик генераторов за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Power Measuring Platform |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.1.2 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 4 “Порядок работы с прибором” руководства по эксплуатации ПРЦГ.468161.004РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 30.12.2019 № 3461 Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц;
Приказ Росстандарта от 09.11.2022 № 2813 Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 37,50 до 118,1 ГГц;
ГОСТ 8.569-2000 ГСИ. Ваттметры СВЧ малой мощности диапазона частот
0,02-178,6 ГГц. Методика поверки и калибровки;
ТУ 72.19.29-004-02923950-2022 Измерители пиковой и средней мощности 87234. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «НАУЧНО-ПРОИЗВОДСТВЕННАЯ КОМПАНИЯ «ПРОГРЕСС»
(ООО «НПК «ПРОГРЕСС»)
ИНН 9717029320
Юридический адрес: 129515, г. Москва, ул. Академика Королева, 13 строение 1, офис 202
Телефон: +7 (495) 249-05-35
E-mail: info-zakaz@npkpro.ru
Web-сайт: http://www. npkprogress.ru
Изготовитель
Общество с ограниченной ответственностью «НАУЧНО-ПРОИЗВОДСТВЕННАЯ КОМПАНИЯ «ПРОГРЕСС»
(ООО «НПК «ПРОГРЕСС»)
ИНН 9717029320
Юридический адрес: 129515, г. Москва, ул. Академика Королева, 13 строение 1, офис 202
Телефон: +7 (495) 249-05-35
E-mail: info-zakaz@npkpro.ru
Web-сайт: http://www. npkprogress.ru
Производственная площадка: SUZHOU XNCY TECHNOLOGY CO., LTD. Room 301-2, 3F, No.10 building, No. 78 Keling road, SND, Suzhou, Jiangsu, China 2151663
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области»(ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: +7 (495) 544-00-00
Факс +7 (499) 124-99-96
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
Общество с ограниченной ответственностью «НАУЧНО-ПРОИЗВОДСТВЕННАЯ КОМПАНИЯ «ПРОГРЕСС»(ООО «НПК «ПРОГРЕСС»)
ИНН 9717029320
Юридический адрес: 129515, г. Москва, ул. Академика Королева, 13 строение 1, офис 202
Телефон: +7 (495) 249-05-35
E-mail: info-zakaz@npkpro.ru
Web-сайт: http://www. npkprogress.ru
Конструктивно измерители представляют собой моноблоки продолговатой формы без органов управления и дисплея. На передней стенке корпуса измерителя расположен коаксиальный соединитель, на задней - разъемы «Trig In» и «Trig Out» для управления системой запуска, а также разъем для подключения кабеля интерфейса мини USB.
Принцип действия измерителей основан на преобразовании электромагнитных колебаний ВЧ и СВЧ сигналов диодным детектором в напряжение постоянного тока, которое при помощи аналого-цифрового преобразователя преобразуется в цифровой код. Результаты измерений через интерфейс USB передаются на персональный компьютер со специализированным программным обеспечением и визуализируются на экране.
К данному типу средства измерений относятся измерители следующих модификаций: 11РЦГ-872341'), ПРЦГ-87234Е, ПРЦГ-87234Р.
Модификации отличаются диапазоном частот и типом входного соединителя СВЧ. Модификация ПРЦГ-872371') соответствует типу N, вилка; модификация ПРЦГ-87234Е соответствует типу 3,5 мм, вилка; модификация ПРЦГ-87234Р соответствует типу 2,4 мм, вилка.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид измерителей представлен на рисунке 1.
Серийный номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится типографским способом на наклейку, расположенную на корпусе измерителя в месте, указанном на рисунке 2.

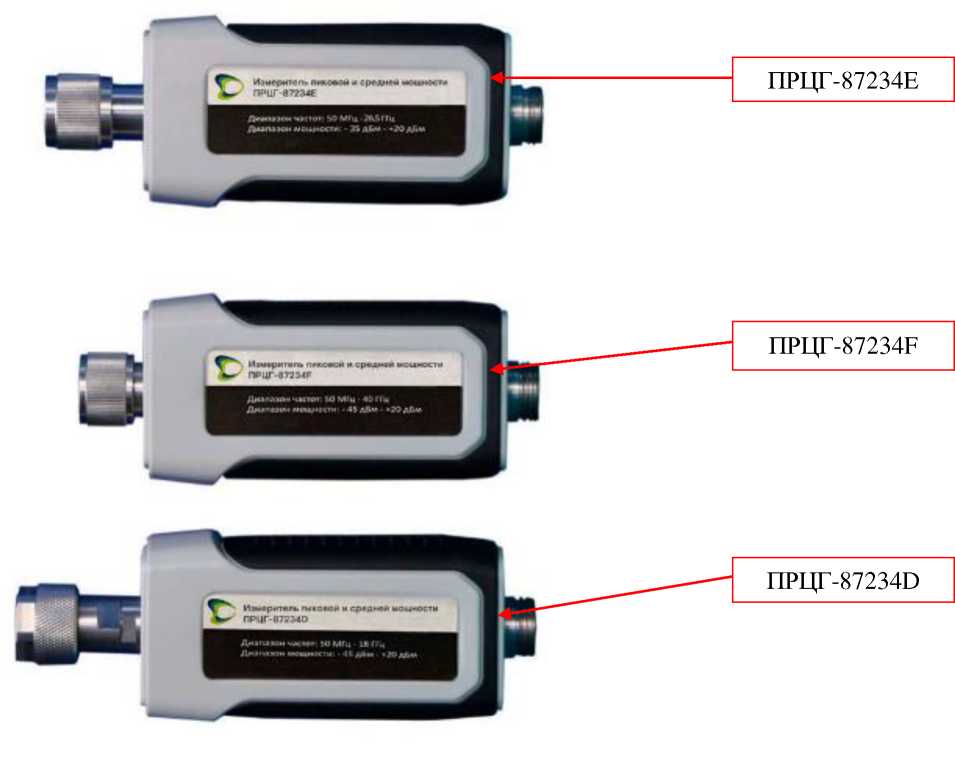

Рисунок 1 - Общий вид измерителей nPU,r-87234D, ПРЦГ-87234Е, nPU,r-87234F

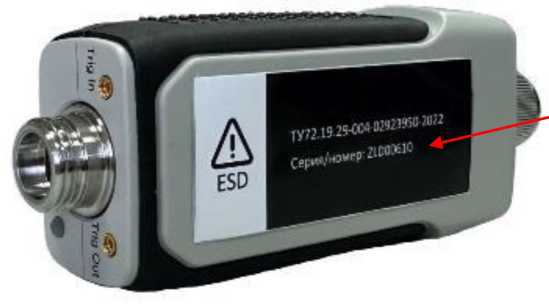

Рисунок 2 - Место нанесения серийного номера
Место нанесения серийного номера
Пломбирование измерителей ПРЦГ-87234 не предусмотрено.
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Измеритель пиковой и средней мощности (модификация определяется при заказе) |
11РЦГ-872341) ПРЦГ-87234Е 11РЦГ-872341-' |
1 шт. модификация по заказу |
|
Кабель USB, 2 м |
- |
1шт. |
|
Кабели для управления триггером, 1,5 м |
- |
2 шт. |
|
Диск с программным обеспечением |
- |
1 экз. |
|
Руководство по эксплуатации |
ПРЦГ.468161.004РЭ |
1 экз. |
|
Паспорт |
ПРЦГ.468161.004ПС |
1 экз. |
аблица 2 -Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Диапазон рабочих частот, ГГц - модификация 11Р1IP-87234D |
от 0,05 до 18 | |
|
- модификация ПРЦГ-87234Е |
от 0,05 до 26,5 | |
|
- модификация 11Р11.Г-87234Р' |
от 0,05 до 40 | |
|
Диапазон измерений мощности, дБ относительно 1 мВт |
от -45 до +20 | |
|
КСВН входа, не более: - модификация nPU,r-87234D в диапазоне рабочих частот от 0,05 до 2 ГГц включ. |
1,20 | |
|
в диапазоне рабочих частот св. 2 до 18 ГГц |
1,26 | |
|
- модификация nPU,r-87234E в диапазоне рабочих частот от 0,05 до 2 ГГц включ. |
1,20 | |
|
в диапазоне рабочих частот св. 2 до 18 ГГц включ. |
1,26 | |
|
в диапазоне рабочих частот св. 18 до 26,5 ГГц |
1,35 | |
|
- модификация nPU,r-87234F в диапазоне рабочих частот от 0,05 до 2 ГГц включ. |
1,20 | |
|
в диапазоне рабочих частот св. 2 до 18 ГГц включ. |
1,26 | |
|
в диапазоне рабочих частот св. 18 до 26,5 ГГц включ. |
1,35 | |
|
в диапазоне рабочих частот св. 26,5 до 40 ГГц |
1,50 | |
|
Пределы допускаемой относительной |
11РЦГ-872341) |
±4,5 |
|
погрешности измерений мощности от - 15 до + 20 дБ относительно 1 мВт, без учета |
nP^-87234E |
±6,0 |
|
погрешности рассогласования, % |
11РЦГ-87234Р |
±6,7 |
|
Минимальное детектируемое время |
13 | |
|
нарастания/спада импульса в режиме пиковой мощности, нс | ||
|
Минимально детектируемая ширина |
50 | |
|
импульсного сигнала в режиме пиковой мощности, |
нс | |
аблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Коаксиальный соединитель входа: - модификация ПРЦГ-87234D |
N «вилка» |
|
- модификация ПРЦГ-87234Е |
3,50 мм «вилка» |
|
- модификация ПРЦГ-87234F |
2,40 мм «вилка» |
|
Рабочие условия применения: - температура окружающей среды, °С |
от +20 до +30 |
|
- относительная влажность воздуха (при температуре до +30 °С), % |
от 30 до 80 |
|
Масса, кг, не более |
0,3 |
|
Габаритные размеры (ширинах высотахдлина), мм, не более - модификация ПРЦГ-87234D |
52х34х142 |
|
- модификация ПРЦГ-87234Е |
52х34х134 |
|
- модификация ПРЦГ-87234F |
52х34х125 |
