Сведения о средстве измерений: 96797-25 Преобразователи вихретоковые

Номер по Госреестру СИ: 96797-25
96797-25 Преобразователи вихретоковые
(CWY-DO)

Назначение средства измерений:
Преобразователи вихретоковые CWY-DO (далее - преобразователи) предназначены для измерений виброперемещения, относительного перемещения (осевого смещения) и частоты вращения.

сертификация программного обеспечения
Внешний вид. Преобразователи вихретоковые, http://oei-analitika.ru рисунок № 1
Внешний вид.
Преобразователи вихретоковые
Рисунок № 1
Внешний вид. Преобразователи вихретоковые, http://oei-analitika.ru рисунок № 2
Внешний вид.
Преобразователи вихретоковые
Рисунок № 2
Внешний вид. Преобразователи вихретоковые, http://oei-analitika.ru рисунок № 3
Внешний вид.
Преобразователи вихретоковые
Рисунок № 3

Общие сведения

Дата публикации - 07.11.2025
Срок свидетельства - 01.11.2030
Номер записи - 9e946549-e799-ef71-6891-6ff98ce19580
ID в реестре СИ - 1427205
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Jiangsu Jiangling Measurement & Control Technology Stock Co., Ltd.
Страна - КИТАЙ
Населенный пункт - № 272, Changshan Road, Jiangyin City, Wuxi City, Jiangsu Province
Уведомление о начале осуществления предпринимательской деятельности -

Отчет "Анализ рынка поверки Центрального федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки на западе европейской части РФ.

Параметры исследований:

  • фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
  • объемы первичных и периодических поверок за период 2017г. по н.в.
  • фильтр по местам осуществления деятельности
  • предоставление информации в графическом и табличном видах
  • детальное рассмотрение деятельности каждой из организаций округа по годам
  • анализ в разрезе первичных, периодических поверок и видов измерений
  • количество поверок по типам СИ в динамике по годам
  • индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • быстрый анализ контрагентов организаций-поверителей
  • анализ цен на поверку СИ по Фед. округу

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2382 от 2025.11.01 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Преобразователи вихретоковые (CWY-DO)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Jiangsu Jiangling Measurement & Control Technology Stock Co., Ltd.

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
96718-25
27.10.2030
Датчики вибрации, JM-B-35
Jiangsu Jiangling Measurement & Control Technology Stock Co., Ltd. (КИТАЙ № 272, Changshan Road, Jiangyin City, Wuxi City, Jiangsu Province)
ОТ
МП
2 года
96797-25
01.11.2030
Преобразователи вихретоковые, CWY-DO
Jiangsu Jiangling Measurement & Control Technology Stock Co., Ltd. (КИТАЙ № 272, Changshan Road, Jiangyin City, Wuxi City, Jiangsu Province)
ОТ
МП
2 года

Нижний Новгород - город в России, административный центр городского округа, центр и район города Приволжского федерального округа. Расположен в центре Восточно-Европейской зоны наблюдения при слиянии Оки и Волги. Ока делит город на две части - берега на Дятловых горах и подходы к ее левой низменности. В период с 1932 по 1990 год город назывался Горький (в честь появления Максима Горького).

Нижний Новгород расположен в 400 км к востоку от Москвы, а транспортный коридор между двумя городами выделяется как конурбация Москва - Нижний Новгород.

Известен как крупный центр судостроения, авиации, автомобилестроения и информационных технологий. В период с 1959 по 1991 год город был закрыт для иностранцев, но в настоящее время является крупнейшим центром речного круизного туризма в России и местом проведения международных выставок различного профиля на базе Нижегородской ярмарки.

Муниципальное образование "город Нижний Новгород" является городским округом, городом областного значения. Площадь: 46 000 га. Население Нижнего Новгорода с подчиненными населенными пунктами (по состоянию на 1 января 2014 года): 1 272 719 человек.

Нижегородская область и ее областной центр - это территория с преобладанием русского населения, которое, согласно последней переписи, составило 95% всех жителей. Однако в Нижнем Новгороде проживает около 100 различных национальностей. В настоящее время в городе официально зарегистрировано 28 национально-культурных обществ. Официальным и общепринятым языком является русский.

На крупных и средних предприятиях города в реальном секторе экономики занято около 223 тысяч человек (38% от общего числа работающих в городе).

Доля города в основных показателях Нижегородской области по следующим направлениям: обрабатывающие производства составляет 28%, розничная торговля - 55,5%, платные услуги - 82,2%, общественное питание 54,8%. Наиболее развитыми отраслями промышленности являются машиностроение и металлообработка, пищевая, черная и цветная металлургия, медицинская, легкая и деревообрабатывающая, машиностроение и металлообработка.

Отчет "Анализ рынка поверки в Нижнем Новгороде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Преобразователи вихретоковые (CWY-DO)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Преобразователи вихретоковые (CWY-DO)

Организация, регион Стоимость, руб Средняя стоимость

Знак утверждения типа

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом печати или наклейки.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе 5 Руководства по эксплуатации «Устройство и принцип работы».


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта № 2772 от 27.12.2018 г. «Об утверждении Государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»

Приказ Росстандарта № 2183 от 01.09.2022 г. «Об утверждении Государственной поверочной схемой для средств измерений угловой скорости и частоты вращения»

Правообладатель

«Jiangsu Jiangling Measurement & Control Technology Stock Co., Ltd.», Китай

Адрес: № 272, Changshan Road, Jiangyin City, Wuxi City, Jiangsu Province, Китай

Web-сайт: www.jyjl-tech.com

Е-mail: jl80283688@163.com

Изготовитель


«Jiangsu Jiangling Measurement & Control Technology Stock Co., Ltd.», Китай
Адрес: № 272, Changshan Road, Jiangyin City, Wuxi City, Jiangsu Province, Китай
Web-сайт: www.jyjl-tech.com
Е-mail: jl80283688@163.com

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»
(ФБУ «НИЦ ПМ - Ростест»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru

Правообладатель


«Jiangsu Jiangling Measurement & Control Technology Stock Co., Ltd.», Китай
Адрес: № 272, Changshan Road, Jiangyin City, Wuxi City, Jiangsu Province, Китай
Web-сайт: www.jyjl-tech.com
Е-mail: jl80283688@163.com

Принцип действия преобразователей основан на взаимодействии электромагнитного поля, создаваемого датчиком, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте измерения. Изменение расстояния между чувствительным элементом датчика и объектом измерений в процессе перемещения контролируемого объекта приводит к пропорциональному изменению выходного сигнала.

Конструктивно преобразователи состоят из датчика, генератора гармонических колебаний (далее - проксиметра) и соединительного кабеля. Датчик питается высокочастотным напряжением от проксиметра. Измерения происходят без механического контакта преобразователя с контролируемым объектом. Датчик выполнен в виде неразборного цилиндрического корпуса с внешней резьбой для проходного монтажа.

Преобразователи вихретоковые CWY-DO выпускаются в следующих исполнениях: CWY-DO- 08, CWY-DO-011, CWY-DO-018 и CWY-DO-025.

Датчики в составе преобразователей выпускаются в следующих модификациях:

CWY-DO-0X-XX-Axx-Bx-Cxx-Dxx-Exx

где:

Х - диаметр измерительной головки (8, 11, 18, 25 мм)

ХХ - тип корпуса датчика (01, 02)

А - тип резьбы (00, 01, 02, 03, 04, 05, 06, 07, 08);

В - длина датчика без резьбы (от 0 мм до 230 мм с интервалом 5 мм, например, В20 -20мм);

С - длина датчика (от 30 мм до 250 мм с интервалом 10 мм, например, С50 - 50мм);

D - длина датчика с кабелем (05 - 0,5 м, 10 - 1 м, 50 - 5 м, 90 - 9 м);

Е - тип разъема (00, 01, 02, 03).

Кабели в составе преобразователей выпускаются в следующих модификациях:

CWY-DO- 0Х-11-Ахх-Вхх

где:

Х - диаметр измерительной головки (8, 11, 18, 25 мм)

А - длина кабеля (40 - 4м, 45 - 4,5 м, 80 - 8м, 85 - 8,5м);

В - тип коннектора (00, 01, 02, 03).

Проксиметры в составе преобразователей выпускаются в следующих модификациях:

CWY-DO- 0Х-21-А-В-С

где:

Х - диаметр измерительной головки (8, 11, 18, 25 мм)

А - общая длина кабеля (50 - 5м, 90 - 9м);

В - тип монтажа (00, 01);

С - специальное исполнение (00, 01).

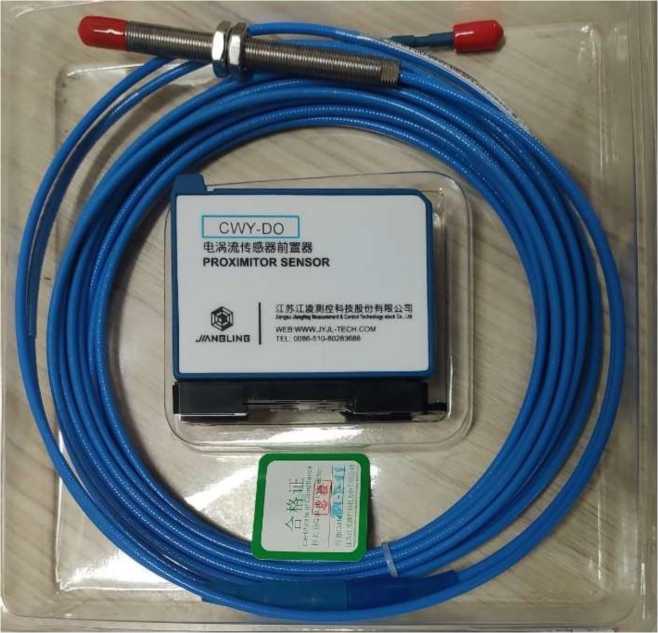

Общий вид преобразователей вихретоковых CWY-DO представлен на рисунке 1. Пломбирование преобразователей не предусмотрено.

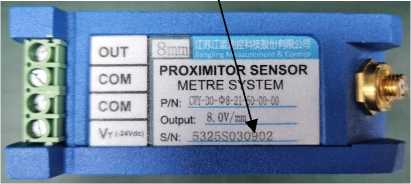

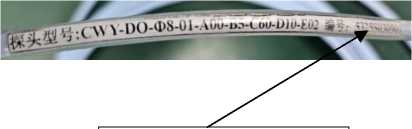

Заводские номера в цифро-буквенном формате наносятся на корпус проксиметра методом наклейки и типографским способом на вкладыш, закрепленный при помощи прозрачной термоусадочной трубки на кабеле датчика. Нанесение знака поверки на средство измерений не предусмотрено.

Внешний вид. Преобразователи вихретоковые (CWY-DO), http://oei-analitika.ru

Рисунок 1 - Общий вид преобразователей вихретоковых CWY-DO

Внешний вид. Преобразователи вихретоковые (CWY-DO), http://oei-analitika.ru

Место нанесения заводского номера

заводского номера

Внешний вид. Преобразователи вихретоковые (CWY-DO), http://oei-analitika.ru

Лист № 3 Всего листов 5

Таблица 3 -

Наименование

Обозначение

Количество

Преобразователь вихретоковый

CWY-DO

1 шт.

Руководство по эксплуатации

-

1 экз.


Таблица 1 - Метрологические характеристики

Наименование характеристики

Значения характеристики

CWY-DO-08

CWY-DO-011

CWY-DO-018

CWY-DO-025

Номинальное значение коэффициента преобразования, В/мм

8

4

1,5

0,8

Пределы отклонения коэффициента преобразования от номинального значения, %

±5

Диапазоны измерений осевого перемещения, мм

от 0,25 до

2,25

от 1 до 5

от 0,5 до 8,5

от 1 до 11

Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений осевого перемещения, %

±3

Диапазон измерений размаха виброперемещения (пик.), мкм

от 1 до 1000

от 1 до 2000

от 1 до 4000

-

Диапазон рабочих частот, Гц

от 10 до 1000

-

Нелинейность амплитудной характеристики, %

±3

-

Неравномерность частотной характеристики, %

±5

-

Диапазон измерений частоты вращения, об/мин

от 1 до 60000

-

Пределы допускаемой абсолютной погрешности измерений частоты вращения, об/мин

±(1+N-0,001),

N - значение частоты вращения

-

Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности измерений при изменении температуры окружающей среды, %

±2

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Нормальные условия измерений:

- температура окружающей среды, °С

от +15 до +25

Напряжение питания, В

от 18 до 30

Условия эксплуатации, °С:

- датчика

от -60 до +120

- проксиметра

от -60 до +85

Габаритные размеры, мм, не более:

- датчика (без кабеля), (диаметрвысота)

030х250

- проксиметра, (длинахвысотахширина)

88х70х35

Масса, кг, не более: - датчика (c кабелем)

1

- проксиметра

0,25

Маркировка взрывозащиты

0Ex ia IIC T6 Gа
