Номер по Госреестру СИ: 96718-25
96718-25 Датчики вибрации
(JM-B-35)
Назначение средства измерений:
Датчики вибрации JM-B-35 (далее - датчики) предназначены для измерений параметров вибрации (виброскорость, виброускорение, виброперемещение).
Внешний вид.
Датчики вибрации
Рисунок № 1
Внешний вид.
Датчики вибрации
Рисунок № 2
Общие сведения
Дата публикации - 29.10.2025
Срок свидетельства - 27.10.2030
Номер записи - 648d0e31-9b48-956a-316b-681f0132b6b0
ID в реестре СИ - 1427196
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Jiangsu Jiangling Measurement & Control Technology Stock Co., Ltd.
Страна - КИТАЙ
Населенный пункт - № 272, Changshan Road, Jiangyin City, Wuxi City, Jiangsu Province
Уведомление о начале осуществления предпринимательской деятельности -
Исследование "Анализ рынка поверки Северо-Западного федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в Северо-Западном регионе.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2302 от 2025.10.27 ПРИКАЗ_Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Датчики вибрации (JM-B-35)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Jiangsu Jiangling Measurement & Control Technology Stock Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
96718-25 27.10.2030 |
Датчики вибрации, JM-B-35 Jiangsu Jiangling Measurement & Control Technology Stock Co., Ltd. (КИТАЙ № 272, Changshan Road, Jiangyin City, Wuxi City, Jiangsu Province) |
ОТ МП |
2 года |
|
96797-25 01.11.2030 |
Преобразователи вихретоковые, CWY-DO Jiangsu Jiangling Measurement & Control Technology Stock Co., Ltd. (КИТАЙ № 272, Changshan Road, Jiangyin City, Wuxi City, Jiangsu Province) |
ОТ МП |
2 года |
Отчет V_30 представляет собой инструмент, позволяющий получить подробную информацию по поверкам по конкретной группе СИ. Отчет позволяет оперативно выделить лидеров рынка, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
В качестве входных данным может использоваться как готовый каталог групп СИ (более 10 тыс. групп, соствлен по справочникам и реестрам ФГИС АРШИН, есть возможность выбрать несколько групп СИ из списка), так и наименование группы СИ, заданное пользователем. Для построения отчета необходимо выбрать или ввести наименование интересующей группы средств измерений (или нескольких групп), год поиска и нажать кнопку "Далее".
Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок. Таблица состоит из 8 колонок по каждому типу СИ, относящемуся к выбранной группе средств измерений и содержит номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок (всего, первичных, периодических) и извещений, выполненных в указанном году.
Кто поверяет Датчики вибрации (JM-B-35)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Датчики вибрации (JM-B-35)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом печати или наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в руководстве по эксплуатации «Датчики вибрации JM-B-35», раздел «Установка и использование».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта № 2772 от 27.12.2018 г. «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения».
Правообладатель
«Jiangsu Jiangling Measurement & Control Technology Stock Co., Ltd.», Китай
Адрес: № 272, Changshan Road, Jiangyin City, Wuxi City, Jiangsu Province, Китай
Web-сайт: www.jyjl-tech.com
Е-mail: jl80283688@163.com
Изготовитель
«Jiangsu Jiangling Measurement & Control Technology Stock Co., Ltd.», Китай
Адрес: № 272, Changshan Road, Jiangyin City, Wuxi City, Jiangsu Province, Китай
Web-сайт: www.jyjl-tech.com
Е-mail: jl80283688@163.com
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»(ФБУ «НИЦ ПМ - Ростест»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
«Jiangsu Jiangling Measurement & Control Technology Stock Co., Ltd.», Китай
Адрес: № 272, Changshan Road, Jiangyin City, Wuxi City, Jiangsu Province, Китай
Web-сайт: www.jyjl-tech.com
Е-mail: jl80283688@163.com
Датчики вибрации являются преобразователями инерционного типа. Принцип действия датчиков основан на использовании прямого пьезоэлектрического эффекта, состоящего в образовании электрического заряда на поверхности пьезоэлемента, пропорционального виброускорению, воздействующему на датчик, который в дальнейшем интегрируется в значение параметров вибрации (виброскорость, виброперемещение).
Датчики не подлежат пломбированию.
Датчики вибрации JM-B-35 выпускаются в следующих исполнениях:
JM-B-35/E-A-B-C-Dгде:
/Е - взрывозащищенное исполнение;
А - максимальное значение диапазона измерений (1 - 10 мм/с, 2 - 20 мм/с, 3 - 40 мм/с,
4 - 50 мм/с, 5 - 100 мкм, 6 - 200 мкм, 7 - 400 мкм, 8 - 500 мкм, 9 - 392 м/с2, 10 - 500 мм/с);
В - монтажная резьба (1, 2);
С - тип кабеля и длина кабеля (1 - 6);
D - (0).

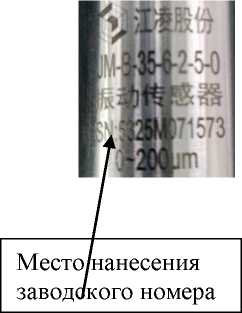

Заводские номера датчиков в цифро-буквенном формате наносятся на корпус методом лазерной гравировки. Нанесение знака поверки на средство измерений не предусмотрено.

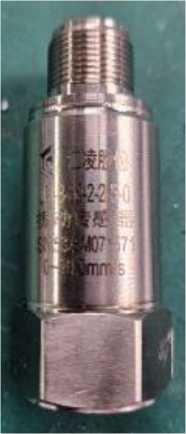

Общий вид датчиков представлен на рисунке 1.
Рисунок 1 - Общий вид датчиков вибрации JM-B-35
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Исполнения с выходным сигналом постоянного тока 4-20 мА | |
|
Диапазоны измерений значений виброскорости (СКЗ), мм/с |
от 0 до 20 от 0 до 30 от 0 до 50 |
|
Номинальное значение коэффициента преобразования на базовой частоте 80 Гц, мА/(мм^с-1): | |
|
-для диапазона от 0 до 20 мм/с |
0,8 |
|
-для диапазона от 0 до 30 мм/с |
0,53 |
|
-для диапазона от 0 до 50 мм/с |
0,32 |
|
Диапазон рабочих частот при измерении виброскорости, Гц |
от 10 до 1000 |
|
Диапазоны измерений значений виброперемещения (СКЗ), мкм |
от 1 до 100 от 1 до 200 от 1 до 400 от 1 до 500 |
|
Номинальное значение коэффициента преобразования на базовой частоте 40 Гц, мА/(мкм): -для диапазона от 0 до 100 мкм |
0,16 |
|
-для диапазона от 0 до 200 мкм |
0,08 |
|
-для диапазона от 0 до 400 мкм |
0,04 |
|
-для диапазона от 0 до 500 мкм |
0,032 |
|
Диапазон рабочих частот при измерении виброперемещения, Гц |
от 10 до 200 |
|
Основная относительная погрешность измерений значений виброскорости в диапазоне амплитуд и частот, % |
±5 |
|
Основная приведенная к диапазону измерений погрешность измерений значений виброперемещения в диапазоне амплитуд и частот, % |
±5 |
|
Исполнения с выходным сигналом переменного напряжения | |
|
Диапазон измерений значений виброускорения (пик), м/с2 |
от 1 до 392 |
Продолжение таблицы 1
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Номинальное значение коэффициента преобразования на базовой частоте 160 Гц, мВ/(м^с-2) |
10,2 |
|
Диапазон рабочих частот при измерении виброускорения, Гц |
от 10 до 1000 |
|
Основная относительная погрешность измерений значений виброускорения в диапазоне амплитуд и частот, % |
±5 |
|
Диапазоны измерений значений виброскорости (пик), мм/с |
от 1 до 500 |
|
Номинальное значение коэффициента преобразования на базовой частоте 80 Гц, мВ/(мм^с-1) |
3,94 |
|
Диапазон рабочих частот при измерении виброскорости, Гц |
от 10 до 1000 |
|
Основная относительная погрешность измерений значений виброскорости в диапазоне амплитуд и частот, % |
±5 |
|
Общие характеристики | |
|
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте, % |
±5 |
|
Относительный коэффициент поперечного преобразования, %, не более |
5 |
|
Пределы допускаемой дополнительной погрешности измерений виброскорости, виброперемещения и виброускорения, вызванной изменением температуры окружающей среды в диапазоне рабочих температур, % |
±1,5 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
|
Напряжение питания постоянного тока, В |
от 18 до 30 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -60 до +80 |
|
Маркировка взрывозащиты для исполнения JM-B-35/E |
1Ex db IIC T6 Gb Х Ex tb IIIC T80 °C Db Х |
|
Габаритные размеры (диаметрхвысота), мм, не более |
029x81 |
|
Масса (без кабеля), г, не более |
600 |
