Номер по Госреестру СИ: 96715-25
96715-25 Ключи моментные предельные
(TORCOFIX)
Назначение средства измерений:
Ключи моментные предельные TORCOFIX (далее - ключи) предназначены для воспроизведения крутящего момента силы с нормированной погрешностью при затяжке резьбовых соединений с правой и левой резьбой.
Внешний вид.
Ключи моментные предельные
Рисунок № 1
Внешний вид.
Ключи моментные предельные
Рисунок № 2
Внешний вид.
Ключи моментные предельные

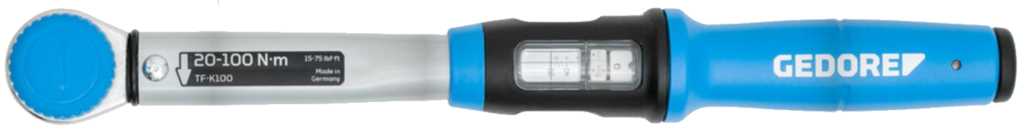

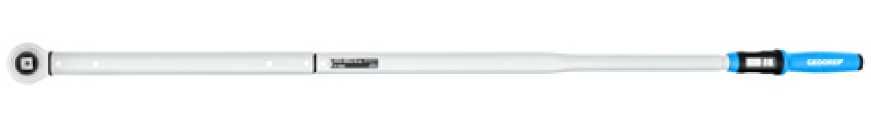

Рисунок № 3
Внешний вид.
Ключи моментные предельные
Рисунок № 4
Внешний вид.
Ключи моментные предельные
Рисунок № 5
Внешний вид.
Ключи моментные предельные

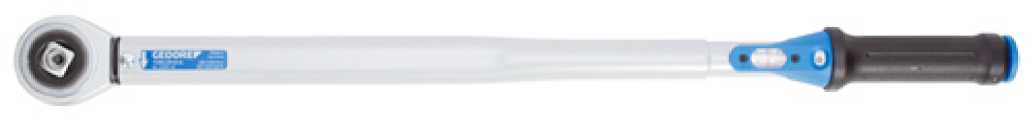

Рисунок № 6
Внешний вид.
Ключи моментные предельные
Рисунок № 7
Внешний вид.
Ключи моментные предельные

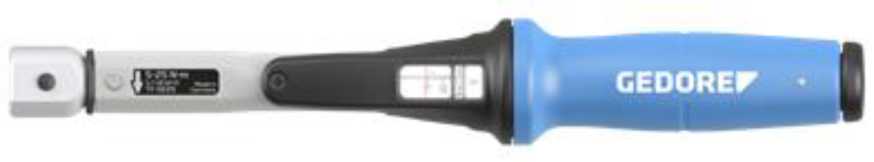

Рисунок № 8
Внешний вид.
Ключи моментные предельные
Рисунок № 9
Внешний вид.
Ключи моментные предельные
Рисунок № 10
Общие сведения
Дата публикации - 29.10.2025
Срок свидетельства - 27.10.2030
Номер записи - b6efb7a2-3bbe-9b96-f751-ab6443c61b95
ID в реестре СИ - 1427199
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
исполнение TORCOFIX-Z, модификация TF-Z50, исполнение TORCOFIX-SE, модификация TF-SE50, исполнение TORCOFIX-SE, модификация TF-SE300, исполнение TORCOFIX-SE, модификация TF-SE150, исполнение TORCOFIX-K, модификация TF-K5, исполнение TORCOFIX-K, модификация TF-K300, TF-Z50, TF-K5, TF-K300, TF-K25, TF-K100,
Производитель
Изготовитель - GEDORE Werkzeugfabrik GmbH & Co. KG
Страна - ГЕРМАНИЯ
Населенный пункт - Remscheider Straße 149, D-42899 Remscheid
Уведомление о начале осуществления предпринимательской деятельности -
Справочник является копией реестра "Утверждённые типы стандартных образцов" (https://fgis.gost.ru/fundmetrology/registry/19) ФГИС АРШИН и содержит сведения об утвержденных типах стандартных образцов.
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. Доступна функция экспорта каждой из записей в формате json, а также всей таблицы в CSV Excel. Справочник содержит более 8 тыс. записей и актуализируется не реже 1 раза в месяц.
Бесплатный
Статистика
Кол-во поверок - 27
Выдано извещений - 1
Кол-во периодических поверок - 5
Кол-во средств измерений - 15
Кол-во владельцев - 4
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2302 от 2025.10.27 ПРИКАЗ_Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Ключи моментные предельные (TORCOFIX)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Исследование "Анализ рынка поверки Приволжского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки на востоке европейской части Российской Федерации, Приуралья и Нижней Волги.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Ключи моментные предельные (TORCOFIX)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ФОРТОТЕСТ" (RA.RU.314530) | 12 | 2 | 12 | 0 | 0 | 12 | 12 | 0 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 5 | 0 | 5 | 1 | 5 | 0 | 5 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 10 | 7 | 10 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Ключи моментные предельные (TORCOFIX)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 3 «Использование ключей моментных предельных TORCOFIX» Руководства по эксплуатации ключей моментных предельных TORCOFIX.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 6 сентября 2024 г. № 2152 «Об утверждении государственной поверочной схемы для средств измерений крутящего момента силы»;
«TORCOFIX-СТП» Ключи моментные предельные TORCOFIX. Стандарт предприятия.
Правообладатель
GEDORE Werkzeugfabrik GmbH & Co. KG, Германия
Адрес: Remscheider StraBe 149, D-42899 Remscheid, Germany
Телефон (факс): +49 2191-596-0 (+49 2191-596-230)
Web-сайт: https://www.gedore.com
E-mail: info@gedore.com
Изготовитель
GEDORE Werkzeugfabrik GmbH & Co. KG, Германия
Адрес: Remscheider StraBe 149, D-42899 Remscheid, Germany
Телефон (факс): +49 2191-596-0 (+49 2191-596-230)
Web-сайт: https://www.gedore.com
E-mail: info@gedore.com
Испытательный центр
ОБЩЕСТВО с ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ «Центр Метрологии
Сертификации КарТест»
(«ЦМС КарТест»)
Адрес: 129323, РОССИЯ, город Москва, улица Сельскохозяйственная, дом 43 строение 1, пом. 22 - 25
Тел./Факс: (495) 935-97-77
E-mail: https://cms-cartest.ru
Правообладатель
GEDORE Werkzeugfabrik GmbH & Co. KG, Германия
Адрес: Remscheider StraBe 149, D-42899 Remscheid, Germany
Телефон (факс): +49 2191-596-0 (+49 2191-596-230)
Web-сайт: https://www.gedore.com
E-mail: info@gedore.com
Принцип работы ключей основан на срабатывании механизма регулирования значения крутящего момента. Под действием приложенной к рукоятке силы при достижении заранее установленного значения крутящего момента силы ключи издают четко слышимый щелчок, что указывает на достижение установленного крутящего момента силы.
Конструктивно ключи состоят из трубчатого корпуса, рукоятки, фиксатора, предельного механизма, шкалы с указателем значений крутящего момента силы (кроме исполнения TORCOFIX FS). Внутри корпуса находится механизм регулировки значения крутящего момента силы и предельный механизм, который срабатывает при достижении установленного значения крутящего момента силы.
Ключи выпускаются в четырёх исполнениях: TORCOFIX-K, TORCOFIX-Z, TORCOFIX-SE, TORCOFIX-FS.
Ключи TORCOFIX-К (рисунки 1, 2) выполнены с несъёмной головкой со встроенной трещоткой для затяжки по и против часовой стрелки со съёмным присоединительным (приводным) квадратом и выпускаются в девятнадцати модификациях.
Ключи TORCOFIX-SE (рисунки 3, 4) выполнены с внутренним прямоугольным присоединительным гнездом со встроенным фиксатором в виде штифта для установки сменных инструментальных насадок или съёмной головки с трещоткой и выпускаются в четырнадцати модификациях.
Ключи TORCOFIX-Z (рисунок 5) выполнены с внешним цилиндрическим присоединительным хвостовиком со встроенным штифтовым фиксатором для установки сменных инструментальных насадок или съёмной головки с трещоткой и выпускаются в семнадцати модификациях.
Ключи TORCOFIX-FS (рисунок 6) выполнен с внутренним прямоугольным присоединительным гнездом со встроенным фиксатором в виде штифта для установки сменных инструментальных насадок или съёмной головки с трещоткой. Особенность ключей TORCOFIX-FS состоит в отсутствии шкалы с указателем значений крутящего момента силы. Ключи воспроизводят только то значение крутящего момента силы, которое было установлено на нём предварительно. Данное исполнение выпускается в восьми модификациях.
Ключи отличаются диапазоном воспроизведения крутящего момента силы, ценой деления шкалы, габаритными размерами, массой, наличием трещотки с присоединительным квадратом и формой присоединительного гнезда.
Идентификация ключей осуществляется методом визуального осмотра информационной таблички, нанесённой методом трафаретной печати или в виде наклейки, расположенной на корпусе ключа.
Для модификаций TF-K5, TF-K25, TF-K50, TF-K100, TF-K200, TF-K300, TF-K400, TF-K550, TF-K850, TF-SE25, TF-SE50, TF-SE100, TF-SE150, TF-SE200, TF-SE300, TF-SE400, TF-Z25, TF-Z50, TF-Z100, TF-Z200, TF-Z300, TF-Z400, TF-Z550, TF-Z850, TF-FS25, TF-FS50, TF-FS85, TF-FS200 типографским методом в обязательном порядке на табличку наносится диапазон воспроизведения крутящего момента силы, модификация и направление срабатывания ключа.
Для модификаций 4549-00, 4549-02, 4549-05, 4550-10, 4550-20, 4550-30, 4550-40, 4550-55, 4550-75, 4551-85, 4101-02, 4101-05, 4100-01, 4200-02, 4201-01, 4300-01, 4301-01, 4400-02, 4405-05, 4410-01, 4420-01, 4430-01, 4440-01, 4450-01, 4475-01, 4485-01, 4150-25, 4150-50, 4150-85, 4151-20 типографским методом в обязательном порядке на табличку наносится исполнение, модификация, диапазон воспроизведения крутящего момента силы и направление срабатывания ключа.
Цветовое исполнение типовых информационных табличек может меняться по решению изготовителя. Общий вид типовых информационных табличек приведён на рисунке 7.
Заводской номер, состоящий из буквы латинского алфавита и шести арабских цифр, либо из восьми арабских цифр наносится на трубчатый корпус ключа методом ударно-точечного клеймения.
Цветовое исполнение ключей может меняться по требованию заказчика или по решению изготовителя.
Пломбирование ключей не предусмотрено.
Нанесение знака поверки на ключи не предусмотрено.
Место нанесения заводского номера
Рисунок 1 - Общий вид ключей моментных предельных TORCOFIX, исполнение TORCOFIX-K
Рисунок 2 - Общий вид ключей моментных предельных TORCOFIX, исполнение TORCOFIX-K

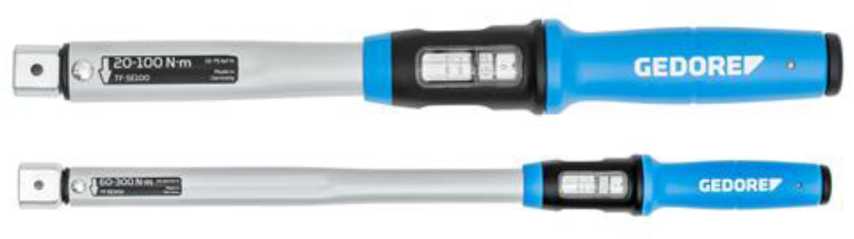

Рисунок 3 - Общий вид ключей моментных предельных TORCOFIX, исполнение TORCOFIX-SE
Место нанесения заводского номера
Рисунок 4 - Общий вид ключей моментных предельных TORCOFIX, исполнение TORCOFIX-SE
Место нанесения заводского номера

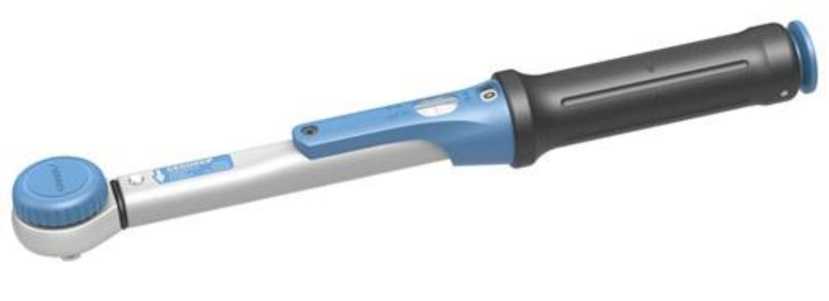

Рисунок 5 - Общий вид ключей моментных предельных TORCOFIX, исполнение TORCOFIX-Z
Место нанесения заводского номера

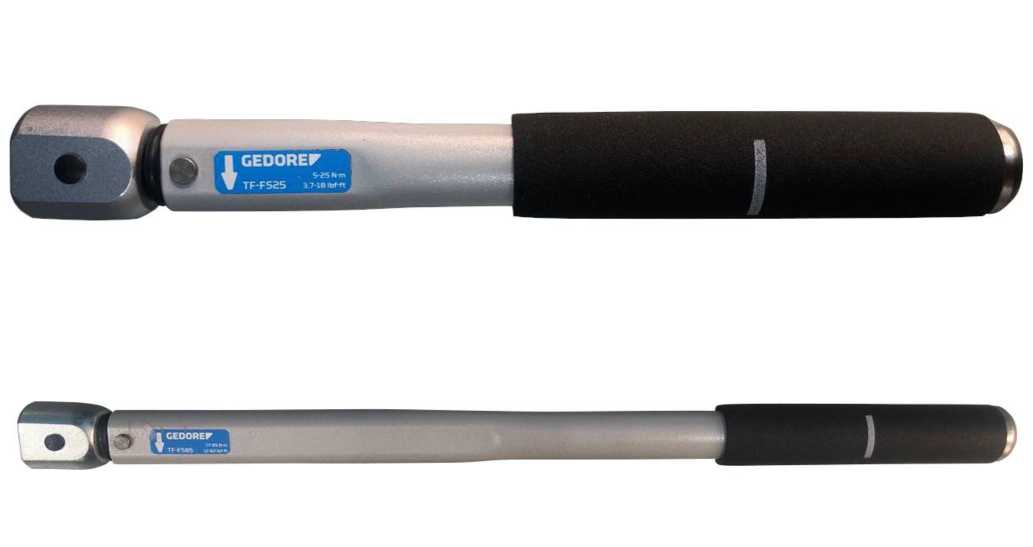

Рисунок 6 - Общий вид ключей моментных предельных TORCOFIX, исполнение TORCOFIX-FS

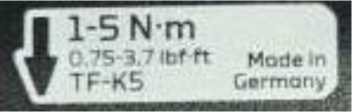

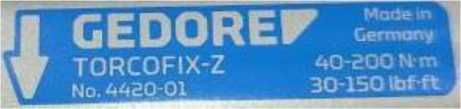

Рисунок 7 - Общий вид типовых информационных табличек
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Ключ моментный предельный |
модификация в соответствии с договором поставки |
1 шт. |
|
Комплект принадлежностей (дополнительные адаптеры) |
- |
По заказу |
|
Руководство по эксплуатации |
- |
1 шт. |
|
Упаковка |
1 шт. |
Таблица 1 - Метрологические характеристики
|
Исполнение |
Модификация |
Диапазон воспроизведений крутящего момента силы, Н’м |
Цена деления шкалы, Н-м |
Пределы допускаемой относительной погрешности воспроизведений крутящего момента силы, % |
|
TORCOFIX-K |
TF-K5 |
от 1 до 5 |
0,05 |
±3 |
|
TF-K25 |
от 5 до 25 |
0,1 | ||
|
TF-K50 |
от 10 до 50 |
0,25 | ||
|
TF-K100 |
от 20 до 100 |
0,5 | ||
|
TF-K200 |
от 40 до 200 |
1,0 | ||
|
TF-K300 |
от 60 до 300 |
1,0 | ||
|
TF-K400 |
от 80 до 400 |
1,0 | ||
|
TF-K550 |
от 110 до 550 |
1,0 | ||
|
TF-K850 |
от 250 до 850 |
1,0 | ||
|
4549-00 |
от 1 до 5 |
0,025 | ||
|
4549-02 |
от 5 до 25 |
0,1 | ||
|
4549-05 |
от 10 до 50 |
0,25 | ||
|
4550-10 |
от 20 до 100 |
0,5 | ||
|
4550-20 |
от 40 до 200 |
1,0 | ||
|
4550-30 |
от 60 до 300 |
1,0 | ||
|
4550-40 |
от 80 до 400 |
1,0 | ||
|
4550-55 |
от 110 до 550 |
1,0 | ||
|
4550-75 |
от 150 до 750 |
1,0 | ||
|
4551-85 |
от 250 до 850 |
1,0 | ||
|
TORCOFIX-SE |
TF-SE25 |
от 5 до 25 |
0,1 | |
|
TF-SE50 |
от 10 до 50 |
0,25 | ||
|
TF-SE100 |
от 20 до 100 |
0,5 | ||
|
TF-SE150 |
от 30 до 150 |
1,0 | ||
|
TF-SE200 |
от 40 до 200 |
1,0 | ||
|
TF-SE300 |
от 60 до 300 |
1,0 | ||
|
TF-SE400 |
от 80 до 400 |
1,0 | ||
|
4101-02 |
от 5 до 25 |
0,1 | ||
|
4101-05 |
от 10 до 50 |
0,25 | ||
|
4100-01 |
от 20 до 100 |
0,5 | ||
|
4200-02 |
от 30 до 150 |
1,0 | ||
|
4201-01 |
от 40 до 200 |
1,0 | ||
|
4300-01 |
от 60 до 300 |
1,0 | ||
|
4301-01 |
от 80 до 400 |
1,0 | ||
|
TORCOFIX-Z |
TF-Z25 |
от 5 до 25 |
0,1 | |
|
TF-Z50 |
от 10 до 50 |
0,25 | ||
|
TF-Z100 |
от 20 до 100 |
0,5 | ||
|
TF-Z200 |
от 40 до 200 |
1,0 | ||
|
TF-Z300 |
от 60 до 300 |
1,0 | ||
|
TF-Z400 |
от 80 до 400 |
1,0 | ||
|
TF-Z550 |
от 110 до 550 |
1,0 | ||
|
TF-Z850 |
от 250 до 850 |
1,0 |
Продолжение таблицы 1
|
Исполнение |
Модификация |
Диапазон воспроизведений крутящего момента силы, Н’м |
Цена деления шкалы, Н-м |
Пределы допускаемой относительной погрешности воспроизведений крутящего момента силы, % |
|
TORCOFIX-Z |
4400-02 |
от 5 до 25 |
0,1 |
±3 |
|
4405-05 |
от 10 до 50 |
0,25 | ||
|
4410-01 |
от 20 до 100 |
0,5 | ||
|
4420-01 |
от 40 до 200 |
1,0 | ||
|
4430-01 |
от 60 до 300 |
1,0 | ||
|
4440-01 |
от 80 до 400 |
1,0 | ||
|
4450-01 |
от 110 до 550 |
1,0 | ||
|
4475-01 |
от 150 до 750 |
1,0 | ||
|
4485-01 |
от 250 до 850 |
1,0 | ||
|
TORCOFIX-FS |
TF-FS25 |
от 5 до 25 |
- | |
|
TF-FS50 |
от 10 до 50 |
- | ||
|
TF-FS85 |
от 17 до 85 |
- | ||
|
TF-FS200 |
от 40 до 200 |
- | ||
|
4150-25 |
от 5 до 25 |
- | ||
|
4150-50 |
от 10 до 50 |
- | ||
|
4150-85 |
от 17 до 85 |
- | ||
|
4151-20 |
от 40 до 200 |
- |
Таблица 2 - Основные технические характеристики
|
Исполнение |
Модификация |
Длина, м, не более |
Вес, кг, не более |
Размер присоединительного элемента, мм |
Тип присоединительного элемента |
|
TORCOFIX-K |
TF-K5 |
0,223 |
0,33 |
6,3х6,3 |
Приводной квадрат с фиксатором |
|
TF-K25 |
0,273 |
0,38 | |||
|
TF-K50 |
0,303 |
0,42 |
10,0x10,0 | ||
|
TF-K100 |
0,403 |
0,97 |
12,5x12,5 | ||
|
TF-K200 |
0,494 |
1,18 | |||
|
TF-K300 |
0,586 |
1,37 | |||
|
TF-K400 |
0,693 |
1,93 |
20x20 | ||
|
TF-K550 |
0,966 |
3,60 | |||
|
TF-K850 |
1,389 |
4,80 | |||
|
4549-00 |
0,224 |
0,43 |
6,3х6,3 | ||
|
4549-02 |
0,285 |
0,68 | |||
|
4549-05 |
0,335 |
0,55 |
10,0x10,0 | ||
|
4550-10 |
0,395 |
1,34 |
12,5x12,5 | ||
|
4550-20 |
0,486 |
1,34 | |||
|
4550-30 |
0,578 |
1,50 | |||
|
4550-40 |
0,684 |
1,99 |
20,0x20,0 | ||
|
4550-55 |
0,958 |
4,22 | |||
|
4550-75 |
1,233 |
5,40 | |||
|
4551-85 |
1,380 |
5,40 |
Продолжение таблицы 2
|
Исполнение |
Модификация |
Длина, м, не более |
Вес, кг, не более |
Размер присоединительного элемента, мм |
Тип присоединительного элемента |
|
TORCOFIX-SE |
TF-SE25 |
0,262 |
0,30 |
9x12 |
Прямоугольный паз с фиксатором |
|
TF-SE50 |
0,292 |
0,35 | |||
|
TF-SE100 |
0,378 |
0,77 | |||
|
TF-SE150 |
0,469 |
0,93 |
14x18 | ||
|
TF-SE200 |
0,479 |
1,01 | |||
|
TF-SE300 |
0,570 |
1,19 | |||
|
TF-SE400 |
0,657 |
1,62 | |||
|
4101-02 |
0,273 |
0,32 |
9x12 | ||
|
4101-05 |
0,323 |
0,40 | |||
|
4100-01 |
0,370 |
0,73 | |||
|
4200-02 |
0,471 |
0,90 | |||
|
4201-01 |
0,471 |
0,96 |
14x18 | ||
|
4300-01 |
0,562 |
1,18 | |||
|
4301-01 |
0,649 |
1,59 | |||
|
TORCOFIX-Z |
TF-Z25 |
0,267 |
0,30 |
16 |
Цилиндр с фиксатором |
|
TF-Z50 |
0,297 |
0,34 | |||
|
TF-Z100 |
0,385 |
0,76 | |||
|
TF-Z200 |
0,476 |
0,92 | |||
|
TF-Z300 |
0,493 |
1,15 | |||
|
TF-Z400 |
0,657 |
1,55 | |||
|
TF-Z550 |
0,926 |
2,94 |
22 | ||
|
TF-Z850 |
1,354 |
4,39 | |||
|
4400-02 |
0,278 |
0,30 |
16 | ||
|
4405-05 |
0,328 |
0,39 | |||
|
4410-01 |
0,377 |
0,70 | |||
|
4420-01 |
0,468 |
0,86 | |||
|
4430-01 |
0,559 |
1,08 | |||
|
4440-01 |
0,649 |
1,39 | |||
|
4450-01 |
0,917 |
3,00 |
22 | ||
|
4475-01 |
1,198 |
4,06 | |||
|
4485-01 |
1,345 |
4,43 | |||
|
TORCOFIX-FS |
TF-FS25 |
0,190 |
0,40 |
9x12 |
Прямоугольный паз с фиксатором |
|
TF-FS50 |
0,250 |
0,40 | |||
|
TF-FS85 |
0,335 |
0,45 | |||
|
TF-FS200 |
0,420 |
0,85 |
14x18 | ||
|
4150-25 |
0,186 |
0,30 |
9x12 | ||
|
4150-50 |
0,246 |
0,27 | |||
|
4150-85 |
0,329 |
0,34 | |||
|
4151-20 |
0,410 |
0,75 |
14x18 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Наработка на отказ, циклов, не менее |
5000 |
|
Условия эксплуатации: - температура окружающего воздуха, °C |
от +15 до +28 |
