Наименование

Обозначение

Количество

Штангенциркуль

—

1 шт.

Футляр

—

1 шт.

Паспорт

—

1 экз.

Приспособление для разметки (РТ)^!)

—

1 шт.

Элемент питания²⁾

—

1 шт.

Примечание:

• 1) - по заказу потребителя (для штангенциркулей модификацией ШЦ-II ТПТЦЦ-ТТ, ТТТЦ-ПТ, ШЦЦ-ТТТ);

• 2) - для штангенциркулей модификацией ТПЦЦ-1,1ПЦЦ-II ШЦЦ-III.

Модификация

Диапазон измерений, мм

Значение отсчета по нониусу (цена деления круговой шкалы, шаг дискретности цифрового отсчетного устройства), мм

Размер сдвинутых до соприкосновения губок с цилиндрическими поверхностями, мм, не более

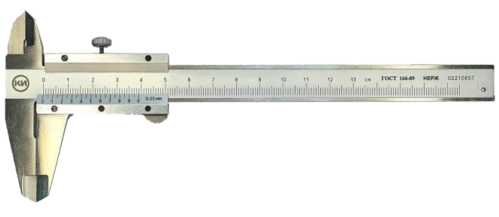

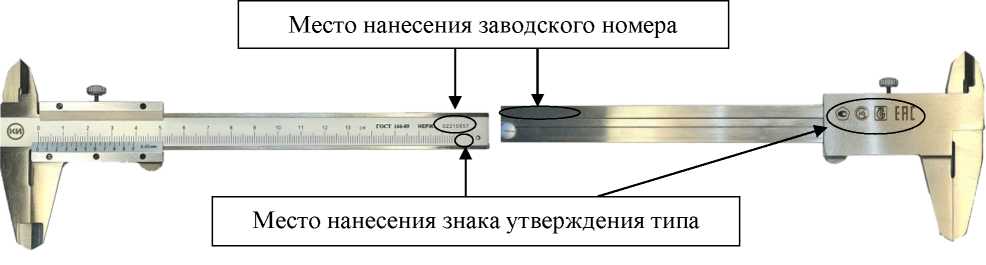

ШЦ-I

от 0 до 125

0,05; 0,1

—

от 0 до 135

0,05; 0,1

—

от 0 до 150

0,05; 0,1

—

от 0 до 200

0,05; 0,1

—

от 0 до 250

0,05; 0,1

—

от 0 до 300

0,05; 0,1

—

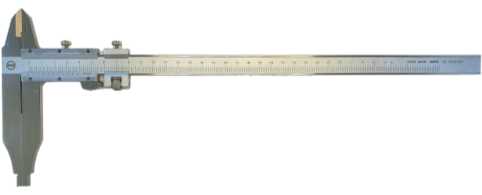

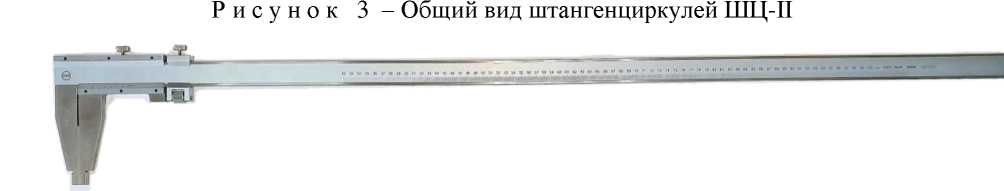

ШЦ-II

от 0 до 200

0,05; 0,1

10

от 0 до 250

0,05; 0,1

10

от 0 до 300

0,05; 0,1

10

от 0 до 400

0,05; 0,1

10

от 0 до 500

0,05; 0,1

20

от 250 до 630

0,05; 0,1

20

от 250 до 800

0,05; 0,1

20

от 320 до 1000

0,05; 0,1

20

от 500 до 1250

0,1

20

от 500 до 1600

0,1

20

от 800 до 2000

0,1

20

ШЦ-Ш

от 0 до 200

0,05; 0,1

10

от 0 до 250

0,05; 0,1

10

от 0 до 300

0,05; 0,1

10

от 0 до 400

0,05; 0,1

10

от 0 до 500

0,05; 0,1

20

от 250 до 630

0,05; 0,1

20

от 250 до 800

0,05; 0,1

20

от 320 до 1000

0,05; 0,1

20

от 500 до 1250

0,1

20

от 500 до 1600

0,1

20

от 800 до 2000

0,1

20

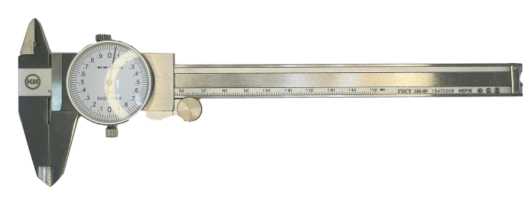

ШЦК-I

от 0 до 125

0,02; 0,05; 0,1

—

от 0 до 135

0,02; 0,05; 0,1

—

от 0 до 150

0,02; 0,05; 0,1

—

от 0 до 200

0,02; 0,05; 0,1

—

от 0 до 300

0,02; 0,05; 0,1

—

Модификация

Диапазон измерений, мм

Значение отсчета по нониусу (цена деления круговой шкалы, шаг дискретности цифрового отсчетного устройства), мм

Размер сдвинутых до соприкосновения губок с цилиндрическими поверхностями, мм, не более

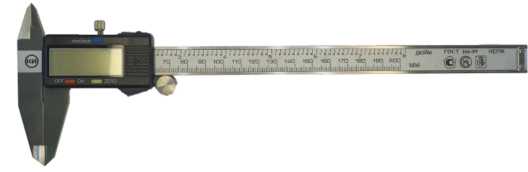

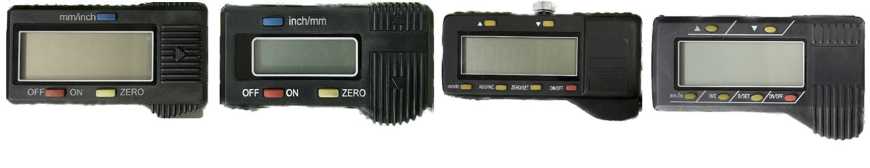

ШЦЦ-I

от 0 до 125

0,01

—

от 0 до 135

0,01

—

от 0 до 150

0,01

—

от 0 до 160

0,01

—

от 0 до 200

0,01

—

от 0 до 250

0,01

—

от 0 до 300

0,01

—

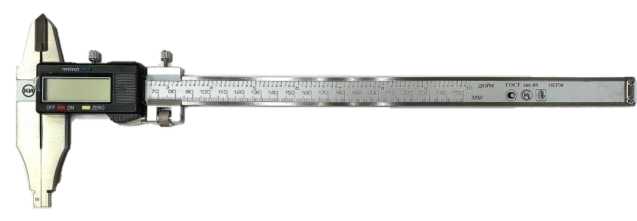

ШЦЦ-II

от 0 до 160

0,01

10

от 0 до 200

0,01

10

от 0 до 250

0,01

10

от 0 до 300

0,01

10

от 0 до 400

0,01

10

от 0 до 500

0,01

20

от 250 до 630

0,01

20

от 250 до 800

0,01

20

от 320 до 1000

0,01

20

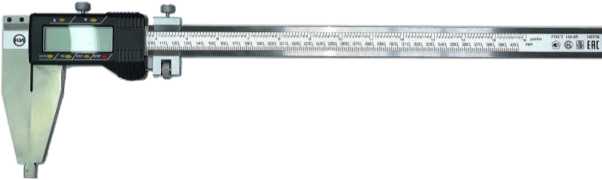

ШЦЦ-III

от 0 до 160

0,01

10

от 0 до 200

0,01

10

от 0 до 250

0,01

10

от 0 до 300

0,01

10

от 0 до 400

0,01

20

от 0 до 500

0,01

20

от 250 до 630

0,01

20

от 250 до 800

0,01

20

от 320 до 1000

0,01

20

Диапазон измерений, мм

Вылет губок, мм

с плоскими измерительными поверхностями для измерений наружных размеров l

с кромочными измерительными поверхностями для измерений

с цилиндрическими измерительными поверхностями для измерений внутренних размеров I3

не менее

не более

внутренних размеров 11

наружных размеров 12

от 0 до 125

35

42

не менее 15

—

—

от 0 до 135

38

42

не менее 16

—

—

от 0 до 150

38

42

не менее 16

—

—

от 0 до 160

45

50

не менее 16

не менее 16

не менее 6

от 0 до 200

50

63

не менее 16

не менее 20

не менее 8

от 0 до 250

60

80

не менее 16

не менее 25

не менее 10

от 0 до 300

63

100

не менее 22

не менее 30

не менее 10

от 0 до 400

63

125

—

не менее 30

не менее 10

от 0 до 500

80

160

—

не менее 40

не менее 15

от 250 до 630

80

200

—

не менее 40

не менее 15

от 250 до 800

80

200

—

не менее 50

не менее 15

от 320 до 1000

80

200

—

не менее 50

не менее 20

от 500 до 1250

100

300

—

не менее 63

не менее 20

от 500 до 1600

100

300

—

не менее 63

не менее 20

от 800 до 2000

100

300

—

не менее 63

не менее 20

Измеряемая длина, мм

Пределы допускаемой абсолютной погрешности штангенцщ

ркулей (±), мм

при значении отсчета по нониусу, мм

с ценой деления круговой шкалы отсчетного устройства, мм

с шагом дискретности цифрового отсчетного устройства, мм

0,05

0,1 для класса точности

0,02

0,05

0,1 для класса точности

0,01

1

2

1

2

от 0 до 100 включ.

±0,05

±0,05

±0,10

±0,03

±0,04

±0,05

±0,08

±0,03

св. 100 до 200 включ.

св. 200 до 300 включ.

±0,04

±0,04

св. 300 до 400 включ.

±0,10

—

—

—

—

св. 400 до 600 включ.

±0,10

—

±0,05

св. 600 до 800 включ.

±0,06

св. 800 до 1000 включ.

±0,07

св. 1000 до 1100 включ.

—

±0,15

—

св. 1100 до 1200 включ.

±0,16

св. 1200 до 1300 включ.

±0,17

св. 1300 до 1400 включ.

±0,18

св. 1400 до 1500 включ.

±0,19

св. 1500 до 2000

±0,20

Примечания:

• 1 За измеряемую длину принимают номинальное расстояние между измерительными поверхностями губок.

• 2 Пределы допускаемой абсолютной погрешности штангенциркулей ТТТТЦ-Т, ТТТТЦК-Т, ШЦЦ-Т при измерении глубины, равной 20 мм, должны соответствовать указанным в настоящей таблице.

Наименование характеристики

Значение

Допуск плоскостности* и прямолинейности плоских измерительных поверхностей на 100 мм длины большей стороны измерительной поверхности штангенциркулей, мм

Допускаемые отклонения от плоскостности и прямолинейности измерительных поверхностей губок, мм не более:

0,01

- для штангенциркулей со значением отсчета по нониусу, с ценой

деления шкалы и шагом дискретности не более 0,05 мм и длиной большей стороны измерительной поверхности не менее 40 мм

0,004

- для штангенциркулей со значением отсчета по нониусу и с ценой

деления шкалы 0,10 мм и длиной большей стороны измерительной поверхности менее 70 мм

0,007

Допуск прямолинейности торца штанги ТТТТЦ-Т, ТТТТЦК-Т, ТТТТЦЦ-Т, мм, не более

0,01

Допуск параллельности плоских измерительных поверхностей губок для измерения наружных размеров на 100 мм длины губок, мм:

- при значении отсчета по нониусу, цене деления шкалы и шаге

дискретности не более 0,05 мм

0,02

- при значении отсчета по нониусу и цене деления шкалы 0,10 мм

0,03

Допуск параллельности измерительных поверхностей губок для измерений внутренних размеров, мм

0,01

Допуск параллельности измерительных поверхностей кромочных губок для штангенциркулей 2 класса точности, мм

0,02

Параметр шероховатости измерительных поверхностей Ra по ГОСТ 2789-73, мкм, не более:

- плоских и цилиндрических

0,32

- кромочных губок и плоских вспомогательных

0,63

Расстояние от верхней кромки края нониуса до поверхности шкалы штанги, мм, не более:

- при значении отсчета по нониусу 0,05 мм

0,25

- при значении отсчета по нониусу 0,1 мм

0,30

Отклонение размера сдвинутых до соприкосновения губок с

цилиндрическими измерительными поверхностями для измерений внутренних размеров, мм, не более:

₍₀+0,01₎

- при цене деления или шаге дискретности менее 0,05 мм

- при цене деления или значении отсчета по нониусу не менее 0,05 мм

(0⁺О,ОЗ)

Расстояние между кромочными измерительными поверхностями губок для внутренних измерений штангенциркулей исполнения Т, установленных на размер 10 мм, мм

₁ +0,07

¹⁰+0,02

Усилие перемещение рамки по штанге, Н, не более:

- при верхнем пределе измерений штангенциркуля не более 250 мм

15

- при верхнем пределе измерений штангенциркуля не более 400 мм

20

- при верхнем пределе измерений штангенциркуля не более 2000 мм

30

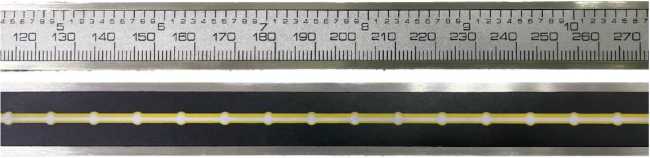

Ширина штрихов шкал штанги и нониуса, мм

От 0,08 до 0,2

Перекрытие шкалы штанги краем нониуса, мм, не менее

0,5

Разность ширины штрихов в пределах одной шкалы и штрихов шкал штанги и нониуса, мм, не более:

- при значении отсчета по нониусу 0,05 мм

0,03

- при значении отсчета по нониусу 0,1 мм

0,05

* Требования к плоскостности относят только к поверхностям шириной более 4 мм.

Наименование характеристики

Значение

Угол плоскости шкалы нониуса относительно плоскости шкалы штанги, не более

30°

Радиус цилиндрических измерительных поверхностей для измерения внутренних размеров, не более

g/2

Длина нониуса, мм:

• - при значении отсчета по нониусу 0,05 мм

• - при значении отсчета по нониусу 0,10 мм

19, 39

9; 19, 39

Условия эксплуатации:

• - температура окружающей среды, °С

• - относительная влажность воздуха, %, не более

от +15 до +25

80

Наименование характеристики

Значение

Средний срок службы не менее, лет

3
