Номер по Госреестру СИ: 96731-25
96731-25 Сканер лазерный
(Trimble X9)
Назначение средства измерений:
Сканер лазерный Trimble X9 (далее - сканер), предназначен для измерений длин (приращений координат), горизонтальных и вертикальных плоских углов, в том числе применяемых при определении координат.
Внешний вид.
Сканер лазерный
Рисунок № 1
Внешний вид.
Сканер лазерный
Рисунок № 2
Общие сведения
Дата публикации - 30.10.2025
Срок свидетельства -
Номер записи - 3c0814aa-2b1c-becf-852a-629c444759f4
ID в реестре СИ - 1427187
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Trimble X9,
Производитель
Изготовитель - Trimble Inc.
Страна - МЕКСИКА
Населенный пункт - США (производственная площадка Flex Ltd.
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2320 от 2025.10.28 ПРИКАЗ_Об утверждении типов средств измерений (13)
Наличие аналогов СИ: Сканер лазерный (Trimble X9)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
График "У кого сколько эталонов (СИ)" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
Графики "Возраст парка эталонов" представляют информацию по возрасту (дате производства) и количеству СИ, применяемых в качестве эталонов. Для удобства визуального восприятия временная шкала разбита на 2 интервала (до 1992 года и от 1992 года до н.в.).
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваивались в зависимости от ГЭП к которому прослеживается каждое конкретное СИ, применяемое в качестве эталона.
Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Кто поверяет Сканер лазерный (Trimble X9)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ЦИПСИ НАВГЕОТЕХ - ДИАГНОСТИКА" (РОСС RU.0001.310380) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 2 | 1 | 1 | 0 | 2 | 1 | 1 |
Стоимость поверки Сканер лазерный (Trimble X9)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) сканера состоит из внутреннего и внешнего. Метрологически значимая часть содержится во внутреннем ПО (микропрограммное обеспечение, далее - МПО), размещаемом в энергонезависимой части памяти сканера, запись которой осуществляется в процессе их производства. Внесение изменений в МПО при эксплуатации сканера функционально невозможно.
В комплектность сканера включено ПО «Trimble Perspective» устанавливаемое на контроллер из комплекта сканера и предназначенное для управления настройками и режимами работы сканера, автоматической последовательной регистрации облаков точек, записи, хранение, редактирование и экспорта измеренных данных с функцией их предварительного просмотра. ПО «Trimble Perspective» не содержит метрологически значимой части.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.
Уровень защиты ПО «Высокий» в соответствии с Р 50.2.077-2014.
Конструкция сканера исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
МПО |
Trimble Perspective |
|
Номер версии ПО |
1.1.1.0263 |
не ниже 2025.10.2741 |
|
Цифровой идентификатор ПО |
- |
- |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус сканера.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в главе «Эксплуатация прибора» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 07 июня 2024 года № 1374 «Об утверждении Государственной поверочной схемы для координатно-временных средств измерений»;
Локальная поверочная схема для сканера лазерного Trimble X9, утвержденная начальником ФГБУ «ГНМЦ» Минобороны России 22 апреля 2025 года.
Правообладатель
«Trimble Inc.», США
Адрес: 10368 Westmoor Drive Westminster, Colorado 80021 USA
Телефон: +1 (720) 887-6100
Испытательный центр
научныйФедеральное государственное бюджетное учреждение «Главный метрологический центр» Министерства обороны Российской Федерации
(ФГБУ «ГНМЦ» Минобороны России)
Адрес: 141006, Московская обл., г. Мытищи, ул. Комарова, д. 13
Телефон: +7 (495) 583-99-23, факс: +7 (495) 583-99-48
Правообладатель
«Trimble Inc.», США
Адрес: 10368 Westmoor Drive Westminster, Colorado 80021 USA
Телефон: +1 (720) 887-6100
Принцип действия сканера основан на измерении времени прохождения импульса лазерного излучения до объекта и обратно. Импульс лазерного излучения с помощью оптико-зеркальной поворотно-отклоняющей системы направляется на диффузную цель.
Отраженное целью излучение принимается той же системой, усиливается и направляется на блок, где происходит измерение времени задержки излучаемого и принимаемого сигналов, на основании которого вычисляется расстояние до цели.
Принцип измерения углов в горизонтальной и вертикальной плоскостях заключается в следующем: на горизонтальном и вертикальном лимбах располагаются кодовые дорожки (диски), дающие возможность на основе сочетания прозрачных и непрозрачных полос получать при пропускании через них света лишь два сигнала: «темно» - «светло», которые принимаются фотоприёмником и поступают в электронную часть датчика угла, где происходит вычисление угла.
Конструктивно сканер представляет собой моноблочный корпус из легкого алюминиевого сплава и высокопрочного пластика серого цвета, вмещающий в себя импульсный лазерный дальномер, оптико-зеркальную поворотно-отклоняющую систему, электрические приводы, датчики углов поворота и электронный управляющий блок. Сканер имеет встроенный компенсатор, который автоматически вносит поправки в измерения при отклонении вертикальной оси прибора от отвесной линии. Нижняя часть корпуса приспособлена для установки на штатив.
Управление сканером осуществляется через кнопку, расположенную на правой стороне сканера и/или контроллер. Запись данных производиться на карту памяти формата SD и (или) во внутреннюю память контроллера из комплекта сканера.
К данному типу средства измерений относится сканер лазерный Trimble X9, заводской номер 89902125.
Пломбирование крепёжных винтов корпуса не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей. Все внутренние винты залиты специальным лаком.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер сканера размещается на его корпусе в числовом формате в виде наклейки типографским способом.
Общий вид сканера приведен на рисунке 1. Места размещения заводского номера и нанесения знака утверждения типа приведены на рисунке 2.

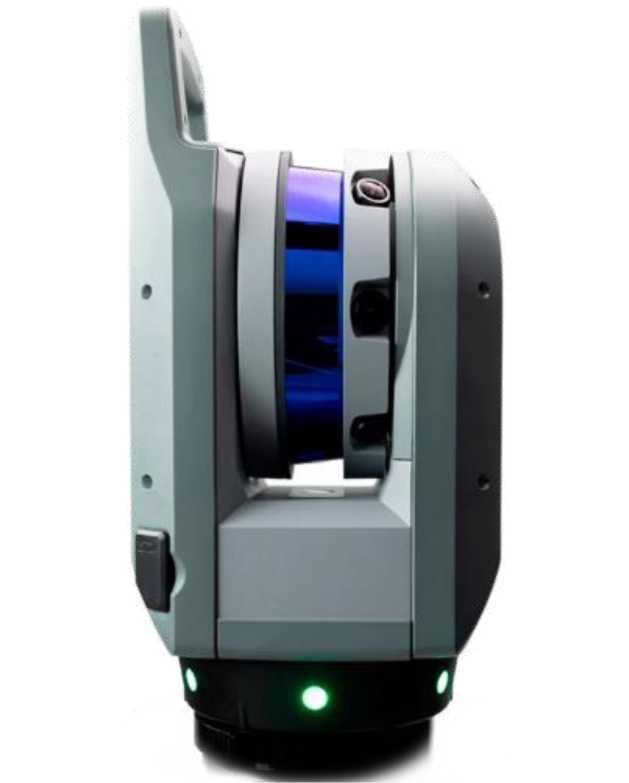

Рисунок 1 - Общий вид сканера
Место нанесения знака утверждения типа
нанесения
заводского
Место
номера

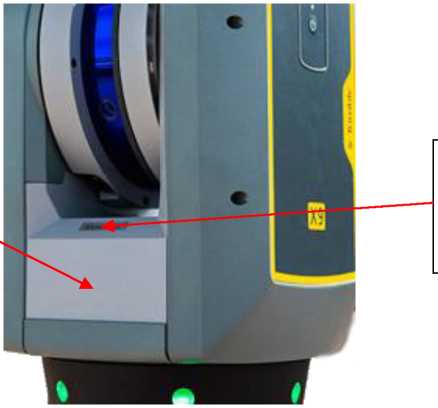

Рисунок 2 - Места нанесения заводского номера и знака утверждения типа
Таблица 4 -
|
Наименование |
Обозначение |
Количество, шт. (экз., компл.) |
|
Сканер лазерный |
Trimble X9 |
1 компл. |
|
Контроллер (с программным обеспечением Trimble Perspective) |
1 шт. | |
|
Кейс для транспортировки |
- |
1 шт. |
|
Зарядное устройство |
- |
1 шт. |
|
Аккумулятор |
- |
3 шт. |
|
Карта памяти SD |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений углов, градус1)
|
от 0 до 360 от -140 до +140 |
|
Допускаемое среднее квадратическое отклонение измерений углов, секунда^ |
16 |
|
Пределы допускаемой абсолютной погрешности измерений углов, секунда |
±28 |
|
Диапазон измерений расстояний, м |
от 0,6 до 150 |
|
Диапазон определения координат точек отражения лазерного импульса в условной системе координат, м |
от 0,6 до 150 |
|
Допускаемое среднее квадратическое отклонение измерений расстояний, мм |
1,2+10-10’6-L2) |
|
Пределы допускаемой абсолютной погрешности измерений расстояний, мм |
±(2+20П0-6Ъ) |
|
Пределы допускаемой абсолютной погрешности определения координат точек отражения лазерного импульса в условной системе координат, мм |
±(2+20П0-6Ъ) |
|
Примечания:
| |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
170 х 178 х 353 |
|
Масса (включая аккумулятор), кг, не более |
6,1 |
|
Напряжение внутреннего аккумулятора, В |
11,1 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от -20 до +50 |
