Сведения о средстве измерений: 96734-25 Эталоны чувствительности канавочные

Номер по Госреестру СИ: 96734-25
96734-25 Эталоны чувствительности канавочные
(МЕТР)

Назначение средства измерений:
Эталоны чувствительности канавочные МЕТР (далее по тексту - ЭЧК) предназначены для воспроизведения линейных размеров и определения чувствительности радиографического контроля.

сертификация программного обеспечения
Внешний вид. Эталоны чувствительности канавочные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Эталоны чувствительности канавочные
Рисунок № 1

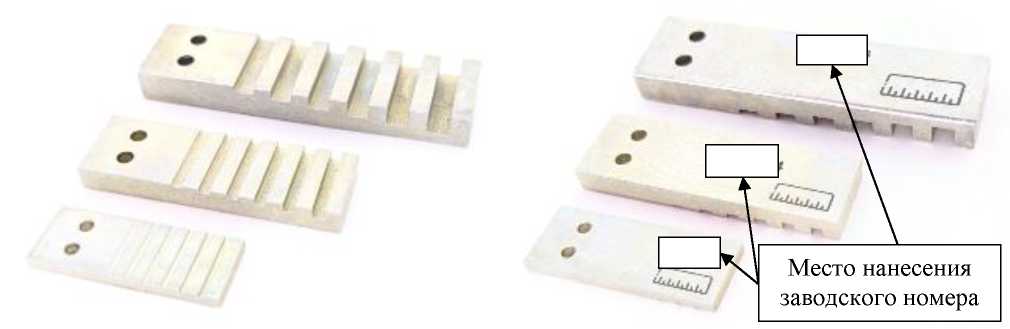

Внешний вид. Эталоны чувствительности канавочные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Эталоны чувствительности канавочные
Рисунок № 2

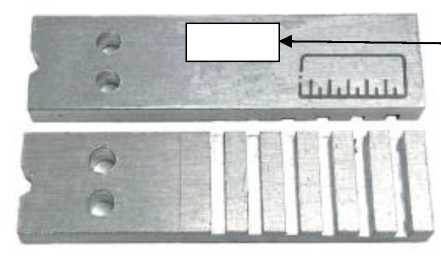

Внешний вид. Эталоны чувствительности канавочные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Эталоны чувствительности канавочные
Рисунок № 3

Общие сведения

Дата публикации - 30.10.2025
Срок свидетельства - 28.10.2030
Номер записи - c76a3f5a-fab1-e57d-6211-e09a7b4c2b66
ID в реестре СИ - 1427184
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

13 (комплект 10шт.), 13, 12 (комплект 10шт.), 12, 11 (комплект 10шт.), 11,

Производитель

Изготовитель - Общество с ограниченной ответственностью «Научно-Технический Центр «МЕТР»
Страна - РОССИЯ
Населенный пункт - 109380, г. Москва, вн. тер. г. Муниципальный Округ Люблино, ул. Чагинская, д. 4, стр. 13, пом. 8/3
Уведомление о начале осуществления предпринимательской деятельности -

Отчет "Государственные первичные эталоны" построен по данным Реестра "ГОСУДАРСТВЕННЫЕ ПЕРВИЧНЫЕ ЭТАЛОНЫ РОССИЙСКОЙ ФЕДЕРАЦИИ" ФГИС АРШИН. Отчет содержит 4 интерактивных графика и таблицу. Графики имею возможность масштабирования и экспорта данных.

Первый график визуализирует информацию о количестве ГПЭ и их разделении на первичные и специальные первичные эталоны.

График "У какого института сколько первичных эталонов" имеет 2 уровня вложенности и демонстрирует распределение эталонов по государственным метрологическим институтам и видам измерений.

"Использование ГПЭ институтов в качестве средства поверки" дает количественную оценку частоты использования эталонов метрологических институтов в качестве средств поверки.

График "Востребованность ГПЭ в разрезе видов измерений" демонстрирует востребованность ГПЭ по видам измерений. График имеет 2 уровня вложенности. На первом уровне приведена частота использования ГПЭ по видам измерений, а на втором - доля эталонов каждого из метрологических институтов по этому виду измерений.

В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:

  • Наименование организации-держателя эталона
  • Количество эталонов
  • Количество видов измерений
  • Количество ГПЭ
  • Кол-во ГПСЭ
  • Востребованность первичных эталонов организации-держателя эталона выраженная в штуках, процентах (по сравнению с другими метрологическими институтами) и средняя востребованность одного эталона организации
  • Перечень видов измерений эталонов, принадлежащих метрологическому институту

Бесплатный

Статистика

Кол-во поверок - 24
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 13
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.

Приказы РСТ, где упоминается данный тип СИ

№2320 от 2025.10.28 ПРИКАЗ_Об утверждении типов средств измерений (13)

Наличие аналогов СИ: Эталоны чувствительности канавочные (МЕТР)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью «Научно-Технический Центр «МЕТР»

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
96352-25
05.09.2030
Штангенциркули МЕТР,
Общество с ограниченной ответственностью «Научно-Технический Центр «МЕТР» (РОССИЯ 109380, г. Москва, вн. тер. г. Муниципальный Округ Люблино, ул. Чагинская, д. 4, стр. 13, пом. 8/3)
ОТ
МП
1 год
96734-25
28.10.2030
Эталоны чувствительности канавочные, МЕТР
Общество с ограниченной ответственностью «Научно-Технический Центр «МЕТР» (РОССИЯ 109380, г. Москва, вн. тер. г. Муниципальный Округ Люблино, ул. Чагинская, д. 4, стр. 13, пом. 8/3)
ОТ
МП
2 года
97894-26
04.03.2031
Линейки измерительные металлические, MЕТР
Общество с ограниченной ответственностью «Научно-Технический Центр «МЕТР» (РОССИЯ 109380, г. Москва, вн. тер. г. Муниципальный Округ Люблино, ул. Чагинская, д. 4, стр. 13, пом. 8/3)
ОТ
МП
1 год

Внимание!!
Отчет долго строится.

На первом этапе построения отчета необходимо выбрать одну из нескольких десятков областей СИ и отфильтровать организации по минимальному количеству СИ во владении. Далее, в зависимости от выбранной области СИ будет построена таблица.
Таблица отображает данные о наименовании юр. лица-владельца СИ, количестве поверок и средств измерений с разбивкой по типам СИ.

Стоимость 200 руб. или по подписке

Кто поверяет Эталоны чувствительности канавочные (МЕТР)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ОМЕГА ТЕСТ ГРУПП"(ООО "ОТГ")
  • 13
  • 12
  • 11
  • 13 (комплект 10шт.)
  • 12 (комплект 10шт.)
  • 11 (комплект 10шт.)
  • 24 7 24 0 0 24 24 0

    Стоимость поверки Эталоны чувствительности канавочные (МЕТР)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в ГОСТ 7512-82 «Контроль неразрушающий. Соединения сварные. Радиографический метод».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений ГОСТ 7512-82 «Контроль неразрушающий. Соединения сварные. Радиографический метод»;

    ЛВДГ.410800.004ТУ «Эталоны чувствительности канавочные МЕТР. Технические условия».

    Правообладатель

    Общество с ограниченной ответственностью «Научно-Технический Центр «МЕТР» (ООО «НТЦ «МЕТР»)

    ИНН 9723233236

    Юридический адрес: 109380, г. Москва, вн. тер. г. Муниципальный Округ Люблино, ул. Чагинская, д. 4, стр. 13, пом. 8/3

    Телефон: +7 (495) 150-11-95

    E-mail: info@metr-ntc.com

    Web-сайт: metr-ntc.com

    Изготовитель


    Общество с ограниченной ответственностью «Научно-Технический Центр «МЕТР» (ООО «НТЦ «МЕТР»)
    ИНН 9723233236
    Адрес: 109380, г. Москва, вн. тер. г. Муниципальный Округ Люблино, ул. Чагинская, д. 4, стр. 13, пом. 8/3
    Телефон: +7 (495) 150-11-95
    E-mail: info@metr-ntc.com
    Web-сайт: metr-ntc.com

    Испытательный центр

    Общество с ограниченной ответственностью «Омега Тест Групп»
    (ООО «ОТГ»)
    Адрес: 111141, г. Москва, ул. Плеханова, д. 15А стр.3, пом. 68/1, комнаты 197-229 Телефон (факс): +7 (499) 302-01-37
    E-mail: info@omega-tg.com
    Web-сайт: omega-tg.com

    Правообладатель


    Общество с ограниченной ответственностью «Научно-Технический Центр «МЕТР» (ООО «НТЦ «МЕТР»)
    ИНН 9723233236
    Юридический адрес: 109380, г. Москва, вн. тер. г. Муниципальный Округ Люблино, ул. Чагинская, д. 4, стр. 13, пом. 8/3
    Телефон: +7 (495) 150-11-95
    E-mail: info@metr-ntc.com
    Web-сайт: metr-ntc.com

    Принцип действия ЭЧК основан на сравнении потемнений на радиографическом снимке с размерами эталонных канавок при проведении радиографического контроля.

    ЭЧК представляют собой прямоугольные пластины с шестью канавками.

    ЭЧК изготавливаются из сплавов на основе железа, алюминия и магния, титана, меди или никеля. ЭЧК применяются в соответствии с требованиями ГОСТ 7512-82.

    ЭЧК выпускаются в пятнадцати модификациях, отличающихся геометрическими размерами и материалом. Модификации ЭЧК представлены в таблице 1.

    Таблица 1 - Модификации ЭЧК

    Основа сплава

    Длина, мм

    Ширина,

    мм

    Толщина, мм

    Железо

    алюминий и магний

    титан

    медь

    никель

    11

    21

    31

    41

    51

    30

    10

    2

    12

    22

    32

    42

    52

    45

    12

    4

    13

    23

    33

    43

    53

    60

    14

    6

    Примечания:

    • 1 При изготовлении ЭЧК из нержавеющей стали (сплав на основе железа) к обозначению модификации в паспорте указывается буквенный индекс «Н».

    • 2 Значения длины и толщины могут изменяться в соответствии с требованиями ГОСТ 7512-82. Действительные значения длины и толщины указываются в паспорте.

    ЭЧК поставляются наборами или поштучно.

    Пломбирование ЭЧК от несанкционированного доступа не предусмотрено.

    Нанесение знака поверки на средство измерений не предусмотрено.

    Маркировка ЭЧК осуществляется вырезами и отверстиями или только отверстиями в соответствии с ГОСТ 7512-82. При маркировке ЭЧК только отверстиями количество отверстий для сплавов на основе: алюминия и магния - нет отверстий; титана - 1 отверстие, железа - 2 отверстия, никеля - 3 отверстия, меди - 4 отверстия. При маркировке ЭЧК только отверстиями толщина эталона в месте маркировки должна быть равна h.

    Внешний вид. Эталоны чувствительности канавочные (МЕТР), http://oei-analitika.ru

    или        наносится на нерабочую поверхность ЭЧК с помощью гравировки и на паспорт ЭЧК типографским методом.

    Заводской номер в цифровом виде наносится на нерабочую сторону ЭЧК методом гравировки.

    Общий вид ЭЧК представлены на рисунках 1 - 2. Количество отверстий на ЭЧК в соответствии с требованиями ГОСТ 7512-82.

    Внешний вид. Эталоны чувствительности канавочные (МЕТР), http://oei-analitika.ru

    лицевая сторона                            обратная сторона

    Рисунок 1 - Общий вид ЭЧК при маркировке только отверстиями с указанием места нанесения заводского номера

    Внешний вид. Эталоны чувствительности канавочные (МЕТР), http://oei-analitika.ru

    нанесения заводского номера

    Место нанесения

    заводского номера

    Рисунок 2 - Общий вид ЭЧК при маркировке вырезами и отверстиями с указанием места


    аблица 5 -

    Наименование

    Обозначение

    Количество

    Эталон чувствительности канавочный

    МЕТР

    1 шт. или 1 набор*

    Чехол

    -

    1 шт.

    Паспорт

    ЛВДГ.410800.004-01ПС

    ЛВДГ.410800.004-02ПС

    ЛВДГ.410800.004-03ПС

    1 экз.**

    * Модификация и количество ЭЧК в соответствии с заказом. Количество ЭЧК в наборе - 10 штук.

    ** В соответствии с заказом.


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение для модификации

    N1

    N2

    N3

    Глубина канавок, мм

    hi

    0,6

    1,75

    4,00

    -

    h2

    0,5

    1,50

    3,50

    -

    h3

    0,4

    1,25

    -

    3,00

    h4

    0,3

    1,00

    -

    2,50

    h5

    0,2

    0,75

    -

    2,00

    h6

    0,1

    0,50

    -

    1,50

    Предельное отклонение глубины канавок, мм

    -0,05

    -0,10

    -0,30

    -0,25

    П Продолжение таблицы 2

    Наименование характеристики

    Значение для модификации

    N1

    N2

    N3

    Радиус скругления дна канавки R, мм, не более

    0,1

    0,2

    0,3

    Шаг канавок ЭЧК а, мм

    Номинальное значение

    2,5

    4,0

    6,0

    Предельное отклонение

    ±0,30

    ±0,40

    ±0,40

    Ширина канавок ЭЧК b, мм

    Номинальное значение

    0,5

    1,5

    3,0

    Предельное отклонение

    +0,2

    +0,3

    +0,3

    Ширина ЭЧК с, мм

    Номинальное значение

    10

    12

    14

    Предельное отклонение

    -0,36

    -0,43

    -0,43

    Толщина ЭЧК h, мм

    Номинальное значение

    2

    4

    6

    Предельное отклонение

    -0,10

    -0,12

    -0,12

    Длина ЭЧК L, мм

    Номинальное значение

    30

    45

    60

    Предельное отклонение

    -0,52

    -0,62

    -0,74

    Примечания:

    • 1 Где N - материал ЭЧК.

    • 2 Для маркировки ЭЧК допускается применять вырезы и отверстия или только отверстия в соответствии с требованиями ГОСТ 7512-82. В этом случае толщина эталона в месте маркировки должна быть равна h.

    • 3 При маркировке эталонов отверстиями длина эталона N1 составляет 27-0,52 мм, N2 - 38,5-0,62 мм, N3 - 53-0,74 мм.

    аблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Масса, г, не более

    40

    Условия эксплуатации:

    • - температура окружающей среды, °С;

    • - относительная влажность воздуха при температуре 25 °С, %, не более

    от -40 до +50

    80

    аблица 4 - Показатели надежности

    Наименование характеристики

    Значение

    Средний срок службы, лет

    5
