Сведения о средстве измерений: 96352-25 Штангенциркули МЕТР

Номер по Госреестру СИ: 96352-25
96352-25 Штангенциркули МЕТР
()

Назначение средства измерений:
Штангенциркули МЕТР (далее по тексту - штангенциркули) предназначены для измерений наружных и внутренних линейных размеров изделий, а также для измерений глубины.

Внешний вид.
Штангенциркули МЕТР
Рисунок № 1

Внешний вид.
Штангенциркули МЕТР
Рисунок № 2

Внешний вид.
Штангенциркули МЕТР
Рисунок № 3

Внешний вид.
Штангенциркули МЕТР
Рисунок № 4

Внешний вид.
Штангенциркули МЕТР
Рисунок № 5

Внешний вид.
Штангенциркули МЕТР
Рисунок № 6

Внешний вид.
Штангенциркули МЕТР
Рисунок № 7

Внешний вид. Штангенциркули МЕТР, http://oei-analitika.ru рисунок № 8

Внешний вид.
Штангенциркули МЕТР
Рисунок № 8

Внешний вид. Штангенциркули МЕТР, http://oei-analitika.ru рисунок № 9

Внешний вид.
Штангенциркули МЕТР
Рисунок № 9

Внешний вид. Штангенциркули МЕТР, http://oei-analitika.ru рисунок № 10

Внешний вид.
Штангенциркули МЕТР
Рисунок № 10

Общие сведения

Дата публикации - 08.09.2025
Срок свидетельства - 05.09.2030
Номер записи - 1a2d8ec3-2953-d401-1ac0-8c9e383aef59
ID в реестре СИ - 1426825
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

ШЦ-I-150-0,05,

Производитель

Изготовитель - Общество с ограниченной ответственностью «Научно-Технический Центр «МЕТР»
Страна - РОССИЯ
Населенный пункт - 109380, г. Москва, вн. тер. г. Муниципальный Округ Люблино, ул. Чагинская, д. 4, стр. 13, пом. 8/3
Уведомление о начале осуществления предпринимательской деятельности -

MI_1 Распределение интервалов между поверками по группам средств измерений

В данном отчете представлена детальная информация о межповерочных интервалах (МПИ) для группы СИ за выбранный год.

Процесс анализа начинается со строительства гистограмм МПИ для каждого типа СИ. Данные для гистограмм берутся из свидетельств о поверке, где указаны интервалы между поверками в днях. После построения гистограмм производится фильтрация данных путем усреднения интервалов для выделения наиболее популярных МПИ. Полученные усредненные данные используются для построения круговых и колончатых диаграмм, а также для заполнения таблицы. В таблице указывается количество поверок в шт. и %, а также усредненные значения МПИ в целых числах и процентах.

Отчет также содержит информацию о наименованиях и МПИ типов СИ, которые были поверены в выбранный период, и количестве выполненных по ним поверок. Эта информация может быть полезна для анализа популярности и использования различных типов СИ.

Кроме того, отчет включает статистику по количеству типов СИ, утвержденных в текущем году, и МПИ, присвоенных этим СИ. По каждому МПИ приводится статистика по количеству типов СИ и количеству поверок за все время существования ФГИС АРШИН. Эта информация может быть использована для оценки популярности новых типов СИ и их использования в будущем.

В целом, данный отчет представляет ценную информацию для профессионалов, работающих с СИ и интересующихся анализом межповерочных интервалов и их использования в различных областях промышленности.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 10
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 2
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№1901 от 2025.09.05 ПРИКАЗ_Об утверждении типов средств измерений (14)

Наличие аналогов СИ: Штангенциркули МЕТР ()

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью «Научно-Технический Центр «МЕТР»

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
96352-25 05.09.2030	Штангенциркули МЕТР, Общество с ограниченной ответственностью «Научно-Технический Центр «МЕТР» (РОССИЯ 109380, г. Москва, вн. тер. г. Муниципальный Округ Люблино, ул. Чагинская, д. 4, стр. 13, пом. 8/3)	ОТ МП	1 год
96734-25 28.10.2030	Эталоны чувствительности канавочные, МЕТР Общество с ограниченной ответственностью «Научно-Технический Центр «МЕТР» (РОССИЯ 109380, г. Москва, вн. тер. г. Муниципальный Округ Люблино, ул. Чагинская, д. 4, стр. 13, пом. 8/3)	ОТ МП	2 года
97894-26 04.03.2031	Линейки измерительные металлические, MЕТР Общество с ограниченной ответственностью «Научно-Технический Центр «МЕТР» (РОССИЯ 109380, г. Москва, вн. тер. г. Муниципальный Округ Люблино, ул. Чагинская, д. 4, стр. 13, пом. 8/3)	ОТ МП	1 год

SO_2 Регистрация типов ГСО по годам и странам в ФГИС АРШИН (год, страна, кол-во)

Бесплатный

Кто поверяет Штангенциркули МЕТР ()

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2026 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические
ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ОМЕГА ТЕСТ ГРУПП"(ООО "ОТГ")		ШЦ-I-150-0,05	10	1	10	0	0	10	10	0

Стоимость поверки Штангенциркули МЕТР ()

Организация, регион	Стоимость, руб	Средняя стоимость

Программное обеспечение

Штангенциркули ШЦЦ имеют встроенное программное обеспечение (далее - ПО), установленное изготовителем во время производственного цикла на микроконтроллер. ПО выполняет функции настройки и визуализации результатов измерений.

Структура встроенного ПО штангенциркулей ШЦЦ исключает возможность несанкционированного влияния на ПО штангенциркулей ШЦЦ и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется.

Идентификационные данные ПО отсутствуют.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе 7 «Устройство и принцип работы» паспорта.

Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

ЛВДГ.401112.001ТУ «Штангенциркули МЕТР. Технические условия»;

Приказ Федерального агентства по техническому регулированию и метрологии от 29.12.2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 1Н0^-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм» (с изменениями, внесенными приказом Федерального агентства по техническому регулированию и метрологии от 15.08.2022 г. № 2018).

Правообладатель

Общество с ограниченной ответственностью «Научно-Технический Центр «МЕТР»

(ООО «НТЦ «МЕТР»)

ИНН 9723233236

Юридический адрес: 109380, г. Москва, вн. тер. г. Муниципальный Округ Люблино, ул. Чагинская, д. 4, стр. 13, пом. 8/3

Телефон: +7 (495) 150-11-95

E-mail: info@metr-ntc.com

Web-сайт: metr-ntc.com

Изготовитель

Общество с ограниченной ответственностью «Научно-Технический Центр «МЕТР»
(ООО «НТЦ «МЕТР»)
ИНН 9723233236
Адрес: 109380, г. Москва, вн. тер. г. Муниципальный Округ Люблино, ул. Чагинская, д. 4, стр. 13, пом. 8/3
Телефон: +7 (495) 150-11-95
E-mail: info@metr-ntc.com
Web-сайт: metr-ntc.com

Испытательный центр

Общество с ограниченной ответственностью «Омега Тест Групп»
(ООО «ОТГ»)
Адрес: 111141, г. Москва, ул. Плеханова, д. 15А стр.3, пом. 68/1, комнаты 197-229 Телефон (факс): +7 (499) 302-01-37
E-mail: info@omega-tg.com
Web-сайт: omega-tg.com

Правообладатель

Общество с ограниченной ответственностью «Научно-Технический Центр «МЕТР»
(ООО «НТЦ «МЕТР»)
ИНН 9723233236
Юридический адрес: 109380, г. Москва, вн. тер. г. Муниципальный Округ Люблино, ул. Чагинская, д. 4, стр. 13, пом. 8/3
Телефон: +7 (495) 150-11-95
E-mail: info@metr-ntc.com
Web-сайт: metr-ntc.com

Принцип действия штангенциркулей с отсчетом по нониусу (далее по тексту - ШЦ) основан на измерении линейных размеров методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке штангенциркуля.

Принцип действия штангенциркулей с отсчетом по круговой шкале (далее по тексту - ШЦК) основан на измерении линейных размеров методом непосредственной оценки по миллиметровым делениям шкалы штанги и по делениям круговой шкалы, встроенной в рамку. Круговая шкала вращается посредством подвижного ободка и блокируется стопорным винтом.

Принцип действия штангенциркулей с цифровым отсчетным устройством (далее по тексту - ШЦЦ) основан на преобразовании линейного перемещения рамки штангенциркуля в изменение электрического сигнала в электрической схеме блока индикации с выводом показаний на жидкокристаллический экран цифрового отсчетного устройства. Отсчет показаний производится по цифровому отсчетному устройству.

Штангенциркули типа ШЦ и ШЦЦ могут изготавливаться с твердосплавными заостренными губками для проведения разметочных работ.

Штангенциркули изготавливаются следующих типов:

- I - двусторонние с глубиномером;
- II - двусторонние;
- III - односторонние.

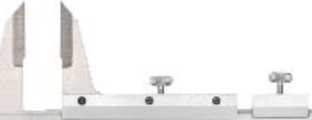

Штангенциркули типов II и III могут быть оснащены устройством для тонкой установки рамки (микрометрическая подача).

Пример условного обозначения модификации штангенциркулей:

- для штангенциркулей ШЦ типа II с диапазоном измерений от 0 до 300 мм и значением отсчета по нониусу 0,05 мм: ШЦ-П-300-0,05;
- для штангенциркулей ШЦК типа I с диапазоном измерений от 0 до 150 мм с ценой деления круговой шкалы 0,01 мм: ШЦК-1-150-0,01;
- для штангенциркулей ШЦЦ типа I с диапазоном измерений от 0 до 150 мм с шагом дискретности цифрового отсчетного устройства 0,01 мм: ШЦЦ-1-150-0,01.

Штангенциркули ШЦ типа I изготавливаются в следующих модификациях: ШЦ-1-125-0,02; ШЦ-1-125-0,05; ШЦ-1-125-0,1; ШЦ-1-150-0,02; ШЦ-1-150-0,05; ШЦ-1-150-0,1; ШЦ-1-200-0,05; ШЦ-1-200-0,1; ШЦ-1-250-0,05; ШЦ-1-250-0,1; ШЦ-1-300-0,05; ШЦ-1-300-0,1.

Штангенциркули ШЦ типа II изготавливаются в следующих модификациях:

ШЦ-П-160-0,02; ШЦ-ТТ-160-0,05; ШЦ-П-160-0,1; ШЦ-ТТ-250-0,02; ШЦ-11-250-0,05; ШЦ-П-250-0,1; ШЦ-11-300-0,02; ШЦ-ТТ-300-0,05; ШЦ-П-300-0,1; ШЦ-11-500-0,05; ШЦ-П-500-0,1; ШЦ-ТТ-630-0,05; ШЦ-П-630-0,1; ШЦ-П-1000-0,05; ШЦ-ТТ-1000-0,1; ШЦ-ТТ-1250-0,05; ШЦ-П-1250-0,1; ШЦ-П-1600-0,05; ШЦ-ТТ-1600-0,1; ШЦ-ТТ-2000-0,05; ШЦ-П-2000-0,1; ШЦ-ТТ-3000-0,05; ШЦ-ТТ-3000-0,1.

Штангенциркули ШЦ типа III изготавливаются в следующих модификациях: ШЦ-ТТТ-250-0,05; ШЦ-Ш-250-0,1; ШЦ-ТТТ-300-0,05; ШЦ-Ш-300-0,1; ШЦ-ТТТ-500-0,05; ШЦ-ТТТ-500-0,1; ШЦ-ТТТ-630-0,05; ШЦ-Ш-630-0,1; ШЦ-ТТТ-1000-0,05; ШЦ-Ш-1000-0,1; ШЦ-ТТТ-1600-0,05; ШЦ-ТТТ-1600-0,1; ШЦ-ТТТ-2000-0,05; ШЦ-Ш-2000-0,1; ШЦ-ТТТ-3000-0,05; ШЦ-ТТТ-3000-0,1.

Штангенциркули ШЦК типа I изготавливаются в следующих модификациях: ТТТТ ЦК-1-125-0,01; ШЦК-1-125-0,02; ШЦК-Т-150-0,01; ШЦК-1-150-0,02; ТТТТ ЦК-1-200-0,01; ТТТТЦК-1-200-0,02; ШЦК-Т-300-0,01; ШЦК-1-300-0,02.

Ттангенциркули ТЦЦ типа I изготавливаются в следующих модификациях:

ШЦЦ-Т-125-0,01; ШЦЦ-Т-150-0,01; ТПТЦТЦ-Т-200-0,01; ШЦЦ-Т-250-0,01; ШЦЦ-Т-300-0,01.

Ттангенциркули ТЦЦ типа II изготавливаются в следующих модификациях:

ТЦЦ-ТТ-160-0,01; ТЦЦ-ТТ-200-0,01; ТЦЦ-ТТ-250-0,01; ТЦЦ-ТТ-300-0,01; ТЦЦ-ТТ-500-0,01; ТЦЦ-ТТ-630-0,01; ТЦЦ-ТТ-1000-0,01; ТЦЦ-ТТ-1250-0,01; ТЦЦ-ТТ-1600-0,01; ТЦЦ-ТТ-2000-0,01; ТЦЦ-ТТ-2500-0,01; ТЦЦ-ТТ-3000-0,01.

Ттангенциркули ТЦЦ типа ТТТ изготавливаются в следующих модификациях: ТЦЦ-ТТТ-200-0,01; ТЦЦ-ТТТ-250-0,01; ТЦЦ-ТТТ-300-0,01; ТЦЦ-ТТТ-500-0,01; ТЦЦ-ТТТ-630-0,01; ТЦЦ-ТТТ-1000-0,01; ТЦЦ-ТТТ-1250-0,01; ТЦЦ-ТТТ-1600-0,01; ТЦЦ-ТТТ-2000-0,01;

ТПТЦТЦ-ТТТ-2500-0,01; ШЦЦ-ТТТ-3000-0,01.

Логотип или наносится на нерабочую поверхность штангенциркуля

с помощью краски или лазерной гравировки и на паспорт штангенциркулей типографским методом.

Ттангенциркули ТЦ состоят из штанги, рамки, зажимающего элемента, приводного ролика (при его наличии) или рамки микроподачи, губок (с плоскими, кромочными, цилиндрическими измерительными поверхностями для наружных и внутренних измерений), глубиномера (при его наличии).

Ттангенциркули ТЦК состоят из штанги, рамки с круговой шкалой, зажимающего элемента, приводного ролика (при его наличии), глубиномера и губок (с плоскими, кромочными измерительными поверхностями для наружных и внутренних измерений).

Ттангенциркули ТЦЦ состоят из штанги, рамки с цифровым отчетным устройством, зажимающего элемента, приводного ролика (при его наличии) или рамки микроподачи, губок (с плоскими, кромочными, цилиндрическими измерительными поверхностями для наружных и внутренних измерений), глубиномера (при его наличии). На рамке с цифровым отсчетным устройством находятся кнопки включения/выключения штангенциркуля, установки нуля. Питание штангенциркуля ТЦЦ осуществляется от встроенного источника питания.

Цветовое исполнение штанги штангенциркуля, круговой шкалы отсчетного устройства штангенциркуля и цифрового отсчетного устройства могут меняться по требованию заказчика или по решению изготовителя. Материал изготовления - сталь или латунь.

Пломбирование штангенциркулей от несанкционированного доступа не предусмотрено.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде цифрового или буквенно-цифрового обозначения, наносится на лицевую или оборотную сторону штанги штангенциркуля или на оборотную сторону рамки с цифровым отсчетным устройством, с помощью краски или лазерной гравировки.

Фотографии общего вида штангенциркулей представлены на рисунках 1 - 7. Общий вид круговой шкалы отсчетного устройства штангенциркулей представлен на рисунке 8. Общий вид цифрового отсчетного устройства штангенциркулей представлен на рисунке 9. Обозначение места нанесения заводского номера представлено на рисунке 10.

Г|||>

UHi

Рисунок 1 - Общий вид штангенциркулей ШЦ типа I

nil III. НН III: Illi III. Ill: Illi Illi III III III III III. ill 'll II 'll. Il l>«

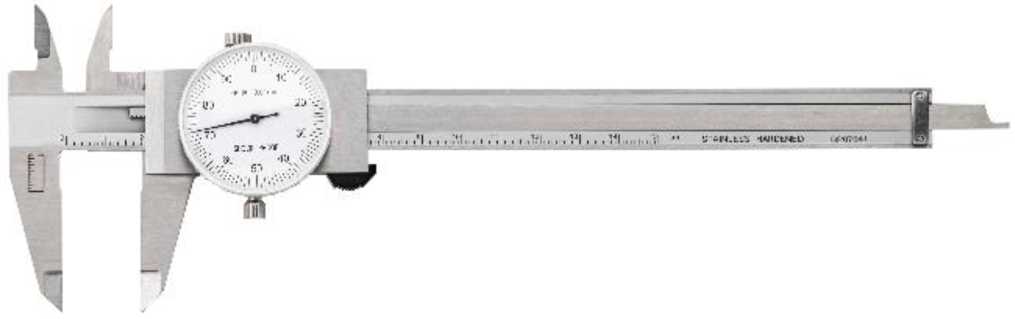

Рисунок 2 - Общий вид штангенциркулей ШЦ типа II

Внешний вид. Штангенциркули МЕТР (), http://oei-analitika.ru

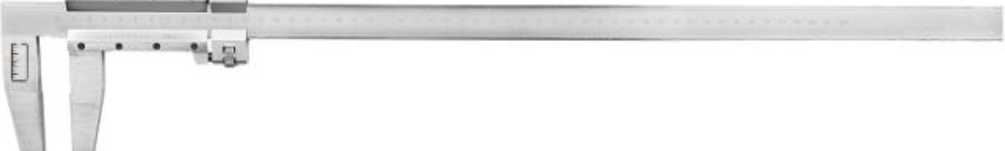

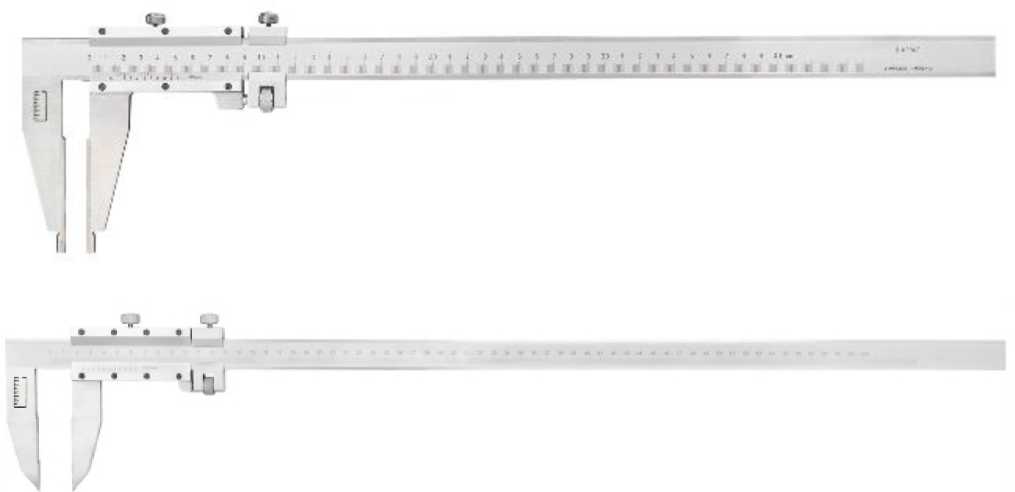

Рисунок 3 - Общий вид штангенциркулей ШЦ типа III

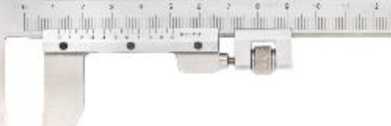

Рисунок 4 - Общий вид штангенциркулей ШЦК

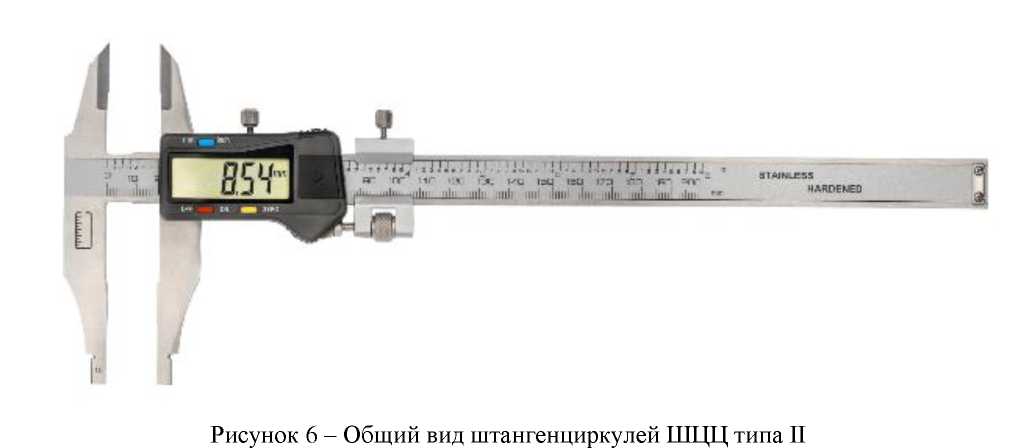

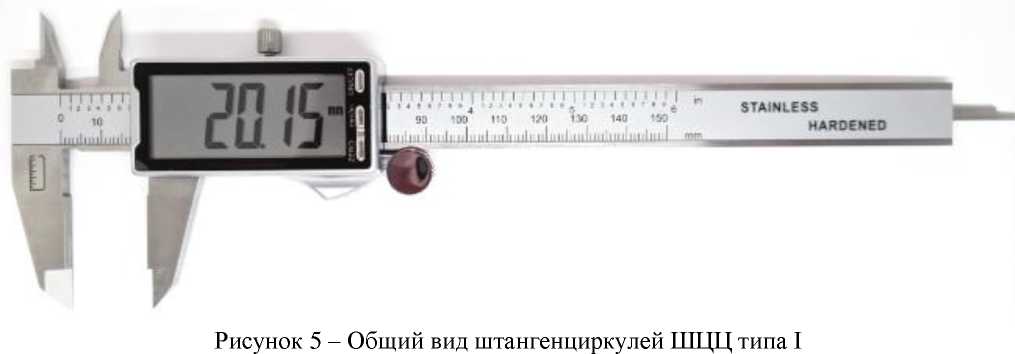

v tvj v. *иг. и ; j ix

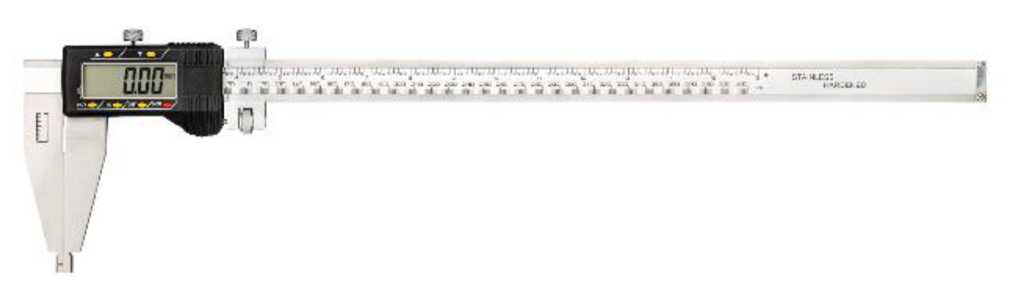

Рисунок 7 - Общий вид штангенциркулей ШЦЦ типа III

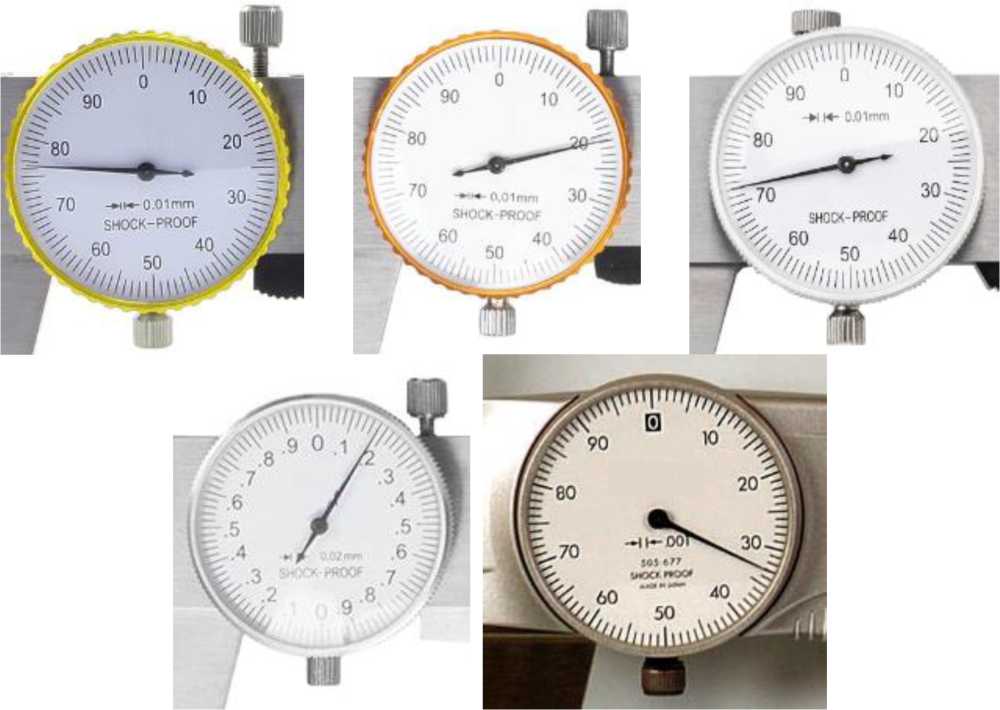

Рисунок 8 - Общий вид круговой шкалы отсчетного устройства штангенциркулей

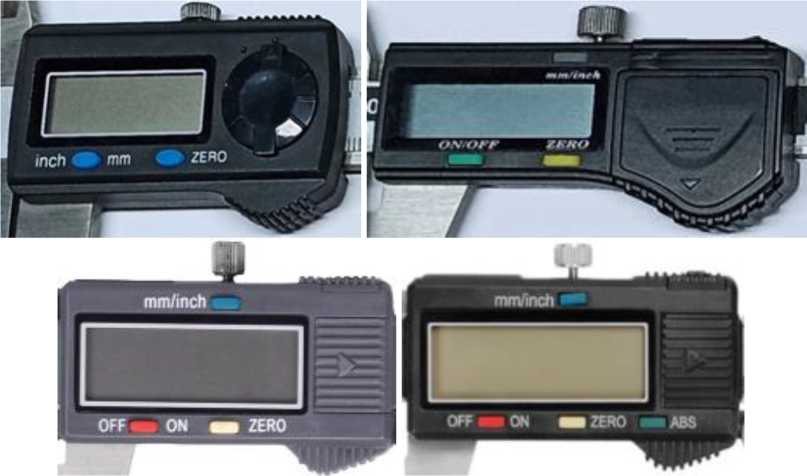

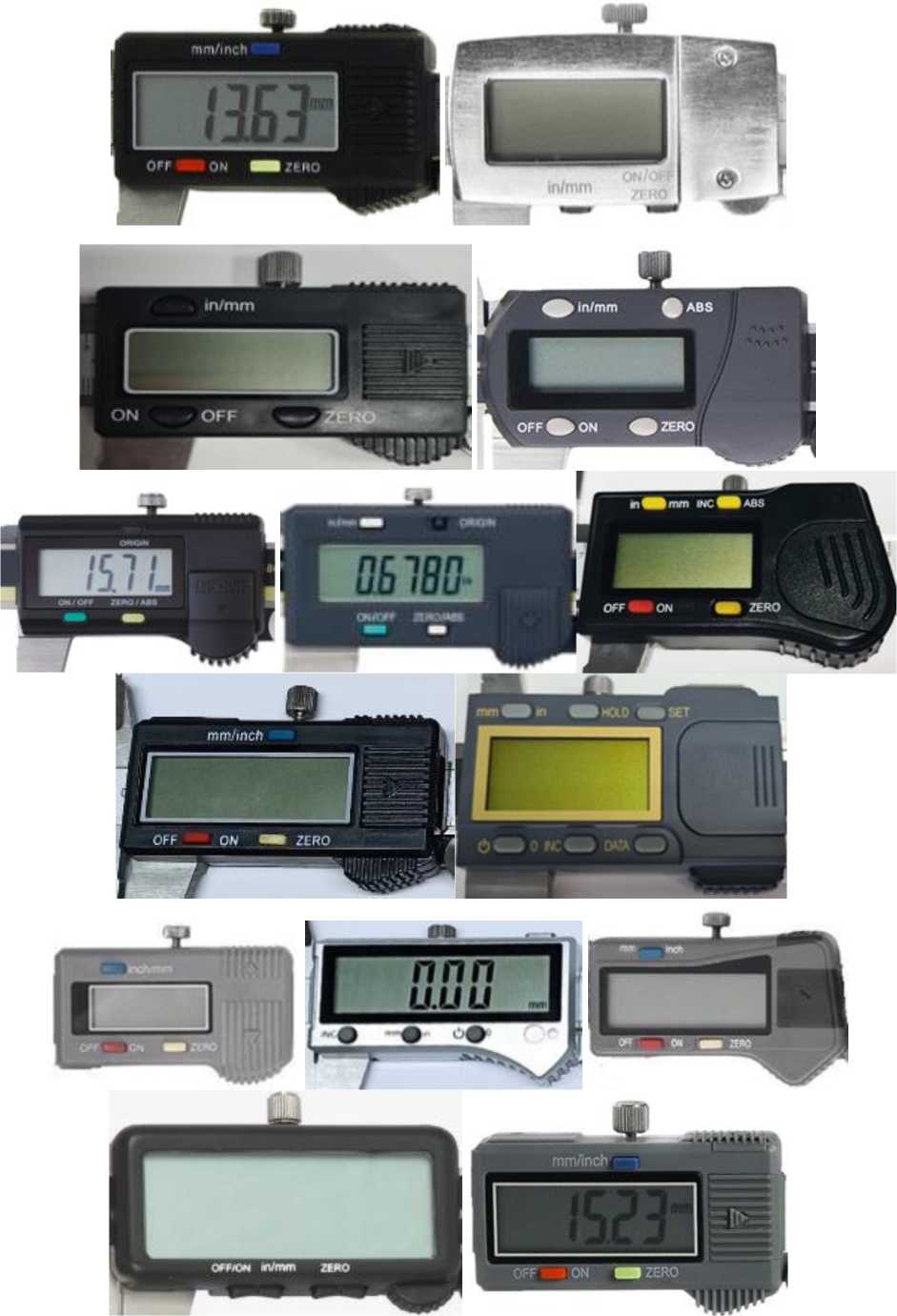

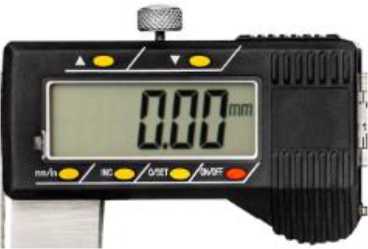

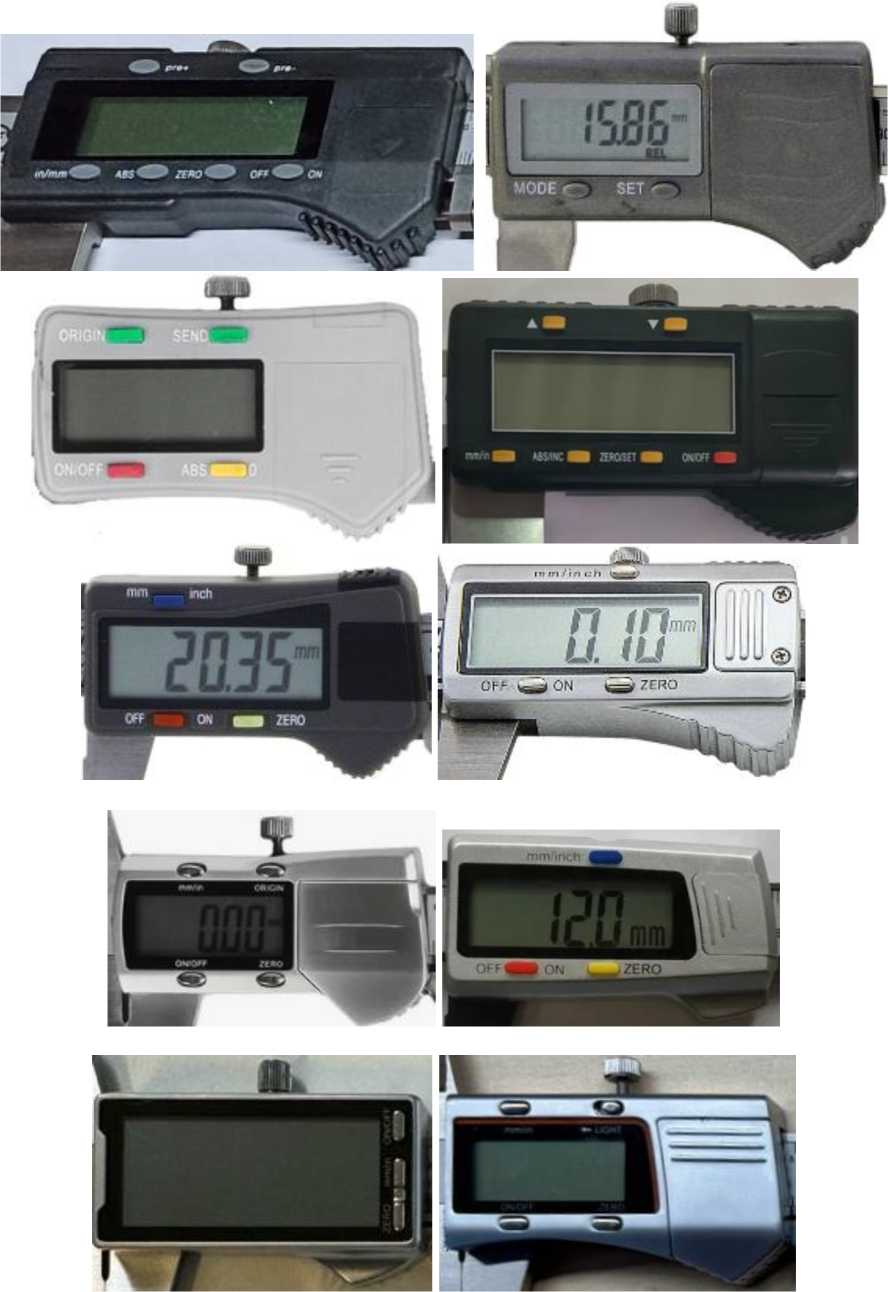

Рисунок 9 - Общий вид цифрового отсчетного устройства штангенциркулей (лист 1 из 4)

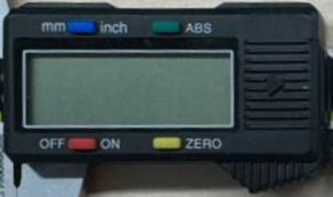

Рисунок 9 (лист 2 из 4)

Рисунок 9 (лист 3 из 4)

Рисунок 9 (лист 4 из 4)

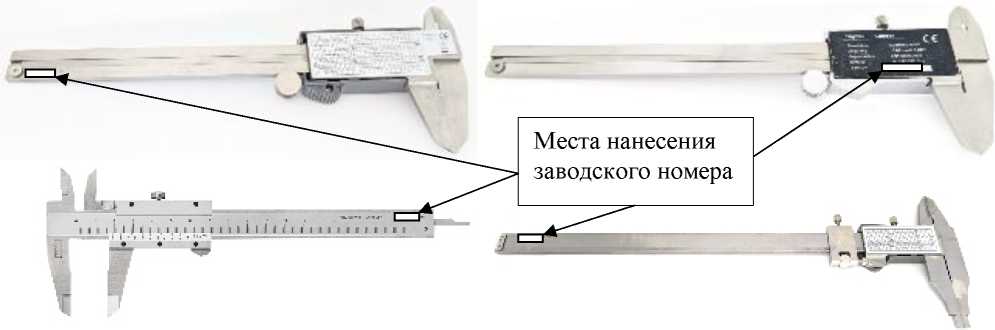

Места нанесения заводского номера

Рисунок 10 - Обозначение места нанесения заводского номера

аблица 10 -

Наименование	Обозначение	Количество
Штангенциркуль МЕТР*	-	1 шт.
Футляр	-	1 шт.
Приспособление для разметки**	-	1 шт.
Паспорт	ЛВДГ.401112.001ПС	1 экз.
* Модификация в соответствии с заказом. ** По запросу заказчика.

Таблица 1 - Метрологические характеристики штангенциркулей ШЦ типа I

Модификация	Диапазон измерений, мм	Значение отсчета по нониусу, мм	Пределы допускаемой абсолютной погрешности штангенциркулей, мм
ШЦ-1-125-0,02	от 0 до 125	0,02	±0,02
ШЦ-1-125-0,05		0,05	±0,05
ШЦ-1-125-0,1		0,1	±0,10
ШЦ-1-150-0,02	от 0 до 150	0,02	±0,02
ШЦ-1-150-0,05		0,05	±0,05
ШЦ-1-150-0,1		0,1	±0,10

Продолжение таблицы 1

Модификация	Диапазон измерений, мм	Значение отсчета по нониусу, мм	Пределы допускаемой абсолютной погрешности штангенциркулей, мм
ШЦ-1-200-0,05	от 0 до 200	0,05	±0,05
ШЦ-1-200-0,1	от 0 до 200	0,1	±0,10
ШЦ-1-250-0,05	от 0 до 250	0,05	±0,05
ШЦ-1-250-0,1	от 0 до 250	0,1	±0,10
ШЦП-300-0,05	от 0 до 300	0,05	±0,05
ШЦ-1-300-0,1	от 0 до 300	0,1	±0,10
Примечания 1 Пределы допускаемой абсолютной погрешности штангенциркулей типа I при измерении глубины, равной 20 мм, не превышают значений, соответствующих пределам допускаемой абсолютной погрешности штангенциркулей. 2 Погрешность штангенциркулей нормирована при температуре (20±5) °C.

Таблица 2 - Метрологические характеристики штангенциркулей ШЦ типов II и III
Модификация	Диапазон измерений, мм	Значение отсчета по нониусу, мм	Пределы допускаемой абсолютной погрешности штангенциркулей, мм
ШЦ-П-160-0,02		0,02	±0,02
ШЦ-П-160-0,05	от 0 до 160	0,05	±0,05
ШЦ-П-160-0,1		0,1	±0,10
ШЦ-П-250-0,02		0,02	±0,02
ШЦ-П-250-0,05	от 0 до 250	0,05	±0,05
ШЦ-П-250-0,1		0,1	±0,10
ШЦ-П-300-0,02		0,02	±0,02
ШЦ-П-300-0,05	от 0 до 300	0,05	±0,05
ШЦ-П-300-0,1		0,1	±0,10
ШЦ-П-500-0,05	от 0 до 500	0,05	±0,10
ШЦ-П-500-0,1	от 0 до 500	0,1	±0,20
ШЦ-П-630-0,05	от 0 до 630	0,05	±0,10
ШЦ-П-630-0,1	от 0 до 630	0,1	±0,20
ШЦ-П-1000-0,05	от 0 до 1000	0,05	±0,10
ШЦ-П-1000-0,1	от 0 до 1000	0,1	±0,20
ШЦ-П-1250-0,05	от 0 до 1250	0,05	±0,15
ШЦ-П-1250-0,1	от 0 до 1250	0,1	±0,20
ШЦ-П-1600-0,05	от 0 до 1600	0,05	±0,20
ШЦ-П-1600-0,1	от 0 до 1600	0,1	±0,30
ШЦ-П-2000-0,05	от 0 до 2000	0,05	±0,20
ШЦ-П-2000-0,1	от 0 до 2000	0,1	±0,30
ШЦ-П-3000-0,05	от 0 до 3000	0,05	±0,40
ШЦ-П-3000-0,1	от 0 до 3000	0,1	±0,50
ШЦ-Ш-250-0,05	от 0 до 250	0,05	±0,05
ШЦ-Ш-250-0,1	от 0 до 250	0,1	±0,10
ШЦ-Ш-300-0,05	от 0 до 300	0,05	±0,05
ШЦ-Ш-300-0,1	от 0 до 300	0,1	±0,10

Продолжение таблицы 2

Модификация	Диапазон измерений, мм	Значение отсчета по нониусу, мм	Пределы допускаемой абсолютной погрешности штангенциркулей, мм
ШЦ-Ш-500-0,05	от 0 до 500	0,05	±0,10
ШЦ-Ш-500-0,1	от 0 до 500	0,1	±0,20
ШЦ-Ш-630-0,05	от 0 до 630	0,05	±0,10
ШЦ-Ш-630-0,1	от 0 до 630	0,1	±0,20
ШЦ-Ш-1000-0,05	от 0 до 1000	0,05	±0,10
ШЦ-Ш-1000-0,1	от 0 до 1000	0,1	±0,20
ШЦ-Ш-1600-0,05	от 0 до 1600	0,05	±0,20
ШЦ-Ш-1600-0,1	от 0 до 1600	0,1	±0,30
ШЦ-Ш-2000-0,05	от 0 до 2000	0,05	±0,20
ШЦ-Ш-2000-0,1	от 0 до 2000	0,1	±0,30
ШЦ-Ш-3000-0,05	от 0 до 3000	0,05	±0,40
ШЦ-Ш-3000-0,1	от 0 до 3000	0,1	±0,50

Примечание - Погрешность штангенциркулей нормирована при температуре (20±5) °C.

Таблица 3 - Метрологические характеристики штангенциркулей ШЦК

Модификация	Диапазон измерений, мм	Значение отсчета по круговой шкале, мм	Пределы допускаемой абсолютной погрешности штангенциркулей, мм
ШТ ЦК-1-125-0,01	от 0 до 125	0,01	±0,02
ШТ ЦК-1-125-0,02	от 0 до 125	0,02	±0,03
ШТ ЦК-1-150-0,01	от 0 до 150	0,01	±0,02
ШТ ЦК-1-150-0,02	от 0 до 150	0,02	±0,03
ШТ ЦК-1-200-0,01	от 0 до 200	0,01	±0,02
ШТ ЦК-1-200-0,02	от 0 до 200	0,02	±0,04
ШТЦК-1-300-0,01	от 0 до 300	0,01	±0,02
ШТ ЦК-1-300-0,02	от 0 до 300	0,02	±0,04
Примечания 1 Пределы допускаемой абсолютной погрешности штангенциркулей типа I при измерении глубины, равной 20 мм, не превышают значений, соответствующих пределам допускаемой абсолютной погрешности штангенциркулей. 2 Погрешность штангенциркулей нормирована при температуре (20±5) °C.

Таблица 4 - Метрологические характеристики штангенциркулей ШЦЦ типа I
Модификация	Диапазон измерений, мм	Шаг дискретности цифрового отсчетного устройства, мм	Пределы допускаемой абсолютной погрешности штангенциркулей, мм
ШЦЦ-1-125-0,01	от 0 до 125	0,01	±0,03
ШЦЦ-1-150-0,01	от 0 до 150	0,01	±0,03
ШЦЦ-1-200-0,01	от 0 до 200	0,01	±0,04
ШЦЦ-1-250-0,01	от 0 до 250	0,01	±0,04
ШЦЦ-1-300-0,01	от 0 до 300	0,01	±0,04
Примечания 1 Пределы допускаемой абсолютной погрешности штангенциркулей типа I при измерении глубины, равной 20 мм, не превышают значений, соответствующих пределам допускаемой абсолютной погрешности штангенциркулей. 2 Погрешность штангенциркулей нормирована при температуре (20±5) °C.

Таблица 5 - Метрологические характеристики штангенциркулей ШЦЦ типов II и III
Модификация	Диапазон измерений, мм	Таг дискретности цифрового отсчетного устройства, мм	Пределы допускаемой абсолютной погрешности штангенциркулей, мм
ШТЦ^Ц-П-160-0,01	от 0 до 160	0,01	±0,04
ТПТЩ-П-200-0,01	от 0 до 200	0,01	±0,04
ТПТЩ-П-250-0,01	от 0 до 250	0,01	±0,04
ШЦЦ-П-300-0,01	от 0 до 300	0,01	±0,04
ШЦЦ-П-500-0,01	от 0 до 500	0,01	±0,06
ШЦЦ-П-630-0,01	от 0 до 630	0,01	±0,08
ШЦЦ-П-1000-0,01	от 0 до 1000	0,01	±0,10
ШЦЦ-П-1250-0,01	от 0 до 1250	0,01	±0,15
ШЦЦ-П-1600-0,01	от 0 до 1600	0,01	±0,20
ШЦЦ-П-2000-0,01	от 0 до 2000	0,01	±0,20
ШЦЦ-П-2500-0,01	от 0 до 2500	0,01	±0,20
ШЦЦ-П-3000-0,01	от 0 до 3000	0,01	±0,30
ШЦЦ-Ш-200-0,01	от 0 до 200	0,01	±0,04
ШЦЦ-Ш-250-0,01	от 0 до 250	0,01	±0,04
ШЦЦ-Ш-300-0,01	от 0 до 300	0,01	±0,04
ШЦЦ-Ш-500-0,01	от 0 до 500	0,01	±0,06
ШЦЦ-Ш-630-0,01	от 0 до 630	0,01	±0,08
ТТПЦЦ-Ш-1000-0,01	от 0 до 1000	0,01	±0,10
ТПТЩ-П1-1250-0,01	от 0 до 1250	0,01	±0,15
ТТТТЦЦ-Ш-1600-0,01	от 0 до 1600	0,01	±0,20
Ш^Ц^Ц-Ш-2000-0,01	от 0 до 2000	0,01	±0,20
ТПТЩ-П1-2500-0,01	от 0 до 2500	0,01	±0,20
ШЦЦ-Ш-3000-0,01	от 0 до 3000	0,01	±0,30
Примечание - Г	огрешность штангенциркулей нормирована при температуре (20±5) °C.

Таблица 6 - Метрологические характеристики

Наименование характеристики	Значение
Допуск плоскостности и прямолинейности плоских измерительных поверхностей на 100 мм длины большей стороны измерительной поверхности штангенциркулей, мм	0,020
Допускаемое отклонение от плоскостности и прямолинейности измерительных поверхностей губок, мм, не более: - для штангенциркулей со значением отсчета по нониусу, с ценой деления шкалы и шагом дискретности не более 0,05 мм и длиной большей стороны измерительной поверхности менее 40 мм	0,006
- для штангенциркулей со значением отсчета по нониусу и с ценой деления шкалы 0,1 мм и длиной большей стороны измерительной поверхности менее 70 мм	0,010
Допуск прямолинейности торца штанги штангенциркулей типа I, мм, не более	0,015
Допуск параллельности измерительных поверхностей губок для измерений внутренних размеров, мм	0,020
Допуск параллельности на 100 мм длины плоских измерительных поверхностей губок для измерений наружных размеров, мм: - при значении отсчета по нониусу, цене деления шкалы и шаге дискретности не более 0,05 мм	0,03
- при значении отсчета по нониусу и цене деления шкалы 0,1 мм	0,05
Размер сдвинутых до соприкосновения губок для внутренних измерений* штангенциркулей типов II и III, мм: - с верхним пределом диапазона измерений до 300 мм включ.	10
- с верхним пределом диапазона измерений от 500 мм	20
Отклонение размера сдвинутых до соприкосновения губок для внутренних измерений штангенциркулей типов II и III, мм, не более: - при цене деления или шаге дискретности менее 0,05 мм	±0,02 ±0,03
- при цене деления или значении отсчета по нониусу не менее 0,05 мм	±0,02 ±0,03
Расстояние между кромочными измерительными поверхностями губок для внутренних измерений штангенциркулей типа I, установленных на размер 10 мм, мм	г- ео о о o’ о" + 1 о
Усилие перемещения рамки по штанге штангенциркуля, Н, не более: - для штангенциркулей с верхним пределом измерений 250 мм	20
- для штангенциркулей с верхним пределом измерений 300 мм	25
- для штангенциркулей с верхним пределом измерений 2000 мм	35
- для штангенциркулей с верхним пределом измерений 3000 мм	50
Расстояние от верхней кромки края нониуса до поверхности шкалы штанги, мм, не более: - для штангенциркулей с отсчетом по нониусу 0,02 мм	0,3
- для штангенциркулей с отсчетом по нониусу 0,05 мм	0,3
- для штангенциркулей с отсчетом по нониусу 0,1 мм	0,4
Параметр шероховатости Ra измерительных поверхностей по ГОСТ 2789-73, мкм, не более: - плоских и цилиндрических измерительных поверхностей	0,32
- измерительных поверхностей кромочных губок и плоских вспомогательных измерительных поверхностей	0,63

Продолжение таблицы 6

Наименование характеристики	Значение
* Допускается изготовление штангенциркулей ТПТЦ-ТТ, ШЦЦ-ТТ, ШЦ-Ш, НИII1-III в диапазоне от 0 до 300 мм и в диапазоне от 0 до 500 мм с размером сдвинутых до соприкосновения губок 10 или 20 мм.

Таблица 7 - Длина вылета губок

Диапазон измерений, мм	Длина вылета губок, мм
	с плоскими измерительными поверхностями для измерений наружных размеров	с кромочными измерительными поверхностями для измерений внутренних размеров	с кромочными измерительными поверхностями для измерений наружных размеров	с цилиндрическими измерительными поверхностями для измерения внутренних размеров
	не менее
от 0 до 125	30	13	-	-
от 0 до 150	30	14	-	-
от 0 до 160	30	14	15	6
от 0 до 200	45	15	20	6
от 0 до 250	45	15	25	8
от 0 до 300	50	20	25	8
от 0 до 500	80	-	30	8
от 0 до 630	80	-	30	10
от 0 до 1000	120	-	60	15
от 0 до 1250	120	-	60	15
от 0 до 1600	120	-	60	15
от 0 до 2000	140	-	60	20
от 0 до 3000	140	-	-	20

Таблица 8 - Основные технические характеристики (габаритные размеры и масса)

Вид и тип штангенциркулей	Диапазон измерений, мм	Габаритные размеры (длина^хширина^хвысота), мм, не более	Масса, кг, не более
ШЦ-I ШТ ЦК-I ШЦЦ-I	от 0 до 125	220^х80^х25	0,20
	от 0 до 150	240x80x25	0,30
	от 0 до 200	350x90x25	0,40
	от 0 до 300	425x120x25	0,50
ШЦ-I ШЦЦ-I	от 0 до 250	400x90x25	0,45
ШЦ-II ШЦЦ-II ШЦ-Ш ШЦЦ-Ш	от 0 до 250	400x120x25	0,50
	от 0 до 300	425x120x25	0,60
	от 0 до 500	660x200x30	1,15
	от 0 до 630	800x250x30	2,50
	от 0 до 1000	1350x265x30	4,00
	от 0 до 1600	1880x385x30	9,00
	от 0 до 2000	2450x385x30	10,00
	от 0 до 3000	3500x385x30	12,00

Продолжение таблицы 8

Вид и тип штангенциркулей	Диапазон измерений, мм	Габаритные размеры (длина^хширина^хвысота), мм, не более	Масса, кг, не более
ШЦ-II	от 0 до 160	280^х120^х25	0,30
ТПТЩ-П	от 0 до 1250	1520x385x30	6,00
ТТТТЦЦ-ТТ	от 0 до 200	350x90x25	0,40
ШЦЦ-Ш	от 0 до 2500	3000x385x30	11,00

Таблица 9 - Основные технические характеристики (условия эксплуатации)

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающей среды, °С;
- относительная влажность воздуха при температуре 25 °С, %, не более

от +10 до +40

Техническая поддержка
