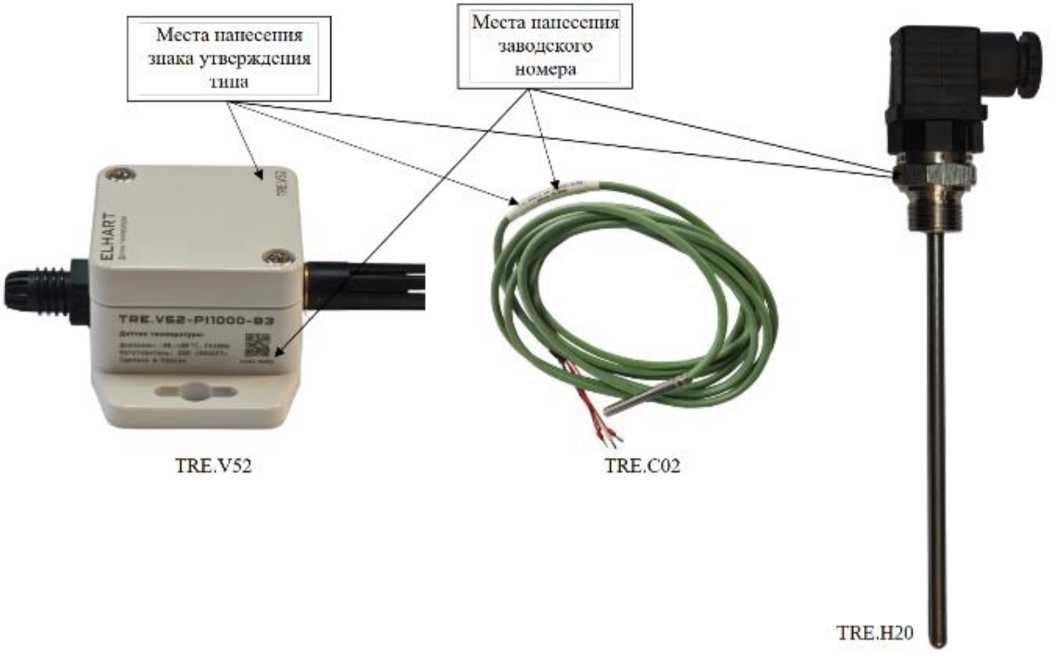

TRE

X

XX

-

XXXXX

(X)

-

X

X

-

XX (X)

-

DX

-

LXXX

-

XX X

-

Х

-

Х

(X)

Таблица 1

- Расшифровка структуры условного обозначения термопреобразователей

Позиция

Код

Описание

1

Вид ТС:

C

Кабельный вывод

H

Разъем или коммутационная головка

V

Для систем отопления, вентиляции и кондиционирования (ОВиК)

F

Санитарные/гигиенические

Исполнение:

01

Исполнение 1

02

Исполнение 2

05

Исполнение 5

06

Исполнение 6

12

Исполнение 12

2

20

Исполнение 20

24

Исполнение 24

40

Исполнение 40

41

Исполнение 41

50

Исполнение 50

52

Исполнение 52

60

Исполнение 60

Тип НСХ (номинальная статическая характеристика):

3

Pt100

НСХ для платиновых ТС и ЧЭ R0 = 100 Ом, а = 0,00385 °C^-1

Pt1000

НСХ для платиновых ТС и ЧЭ R0 = 1000 Ом, а = 0,00385 °C^-1

Класс допуска и схема подключения⁽¹⁾:

В2

Класс допуска В и двухпроводная схема

4

В3

Класс допуска В и трехпроводная схема

В4

Класс допуска В и четырехпроводная схема

А3

Класс допуска А и трехпроводная схема

А4

Класс допуска А и четырехпроводная схема

Присоединение к процессу (в зависимости от исполнения)⁽²⁾:

-

Отсутствует

G14

Наружная резьба G1/4"

G38

Наружная резьба G3/8"

G12

Наружная резьба G1/2"

G34

Наружная резьба G3/4"

₅(3)

M6

Наружная резьба М6

M8

Наружная резьба М8

M10

Наружная резьба М10* 1

M12

Наружная резьба М12* 1

M16

Наружная резьба М1б*1,5

M20

Наружная резьба М20*1,5

Прочие

Диаметр защитной гильзы (в зависимости от исполнения) ⁽²⁾:

6⁽³⁾

-

Отсутствует

3-20

От 3 до 20 мм

Длина монтажной части (в зависимости от исполнения) ⁽²⁾:

₇(3)

-

Отсутствует

10-2000

От 10 до 2000 мм

Позиция

Код

Описание

8

1.5m-

50m

M12

Длина кабельного вывода или тип разъема (в зависимости от исполнения) ⁽²⁾:

• - для исполнений с кабельным выводом (TRE.CXX):

от 1,5 до 50 м

• - для исполнений с разъемом (TRE.HXX, TRE.VXX, TRE.FXX):

разъем М12

разъем по DIN 43650 (тип А)

прочие

₉(3)

A

B

E

F

Марка кабеля (в зависимости от исполнения) ⁽²⁾:

МГТФЭ (провод многопроволочный, гибкий, теплостойкий с фторопластовой изоляцией и экраном из медной луженой проволоки) МГТФС (провод монтажный, гибкий, теплостойкий с фторопластовой изоляцией и оболочкой из силикона (кремнийорганическая резина)) КММСЭ (провод монтажный, многожильный, оболочка из кремнийорганической резины, экран из медной луженой проволоки) КММФЭ (провод монтажный, многожильный, оболочка из фторопласта, экран из медной луженой проволоки)

Прочие

₁₀(3)

А

B

C

Опция:

Отсутствует

Повышенная степень полировки (для TRE.FXX)

Материал защитной арматуры из нержавеющей стали AISI 316 (для TRE.FXX)

Материал защитной арматуры из нержавеющей стали AISI 316L (для TRE.FXX)

Прочие

Примечания:

• ⁽¹⁾ - По ГОСТ 6651-2009;

• ⁽²⁾ - Конкретные значения приведены в паспорте;

• ⁽³⁾ - Отсутствие кода подразумевает отсутствие позиции в условном обозначении заказа.

Наименование

Обозначение

Количество

Термопреобразователь сопротивления

TRE ⁽¹⁾

1 шт.

Шайба⁽²⁾

-

1 шт.

Наименование

Обозначение

Количество

Паспорт⁽³⁾

КД.ЭЛХТ-ДТЕ03-М.03 ПС

КД.ЭЛХТ-ДТЕ03-М.13 ПС

КД.ЭЛХТ-ДТЕ03-М.15 ПС

КД.ЭЛХТ-ДТЕ01-М.03 ПС

КД.ЭЛХТ-ДТЕ02-М.01 ПС

КД.ЭЛХТ-ДТЕ01-М.01 ПС

КД.ЭЛХТ-ДТЕ04-М.01 ПС

КД.ЭЛХТ-ДТЕ04-М.02 ПС

КД.ЭЛХТ-ДТЕ05-М.01 ПС

КД.ЭЛХТ-ДТЕ03-М.01 ПС

КД.ЭЛХТ-ДТЕ03-М.06 ПС

КД.ЭЛХТ-ДТЕ07-М.01 ПС

КД.ЭЛХТ-ДТЕ07-М.02 ПС

1 экз.

Руководство по эксплуатации

КД.ЭЛХТ-ДТЕ01 РЭ

1 экз.⁽⁴⁾

Примечания:

• ⁽¹⁾ Исполнение в соответствии с заказом

• ⁽²⁾ Для TRE.H20

• ⁽³⁾ В зависимости от исполнения

• ⁽⁴⁾ По требованию заказчика

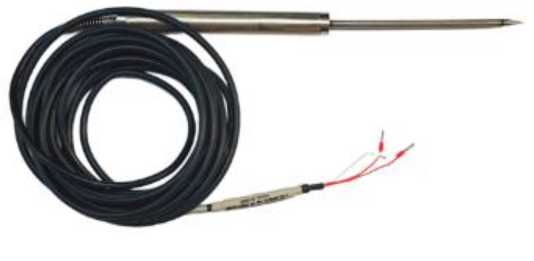

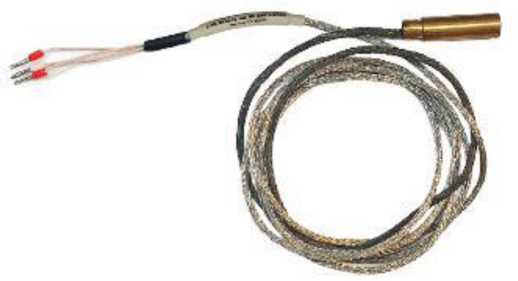

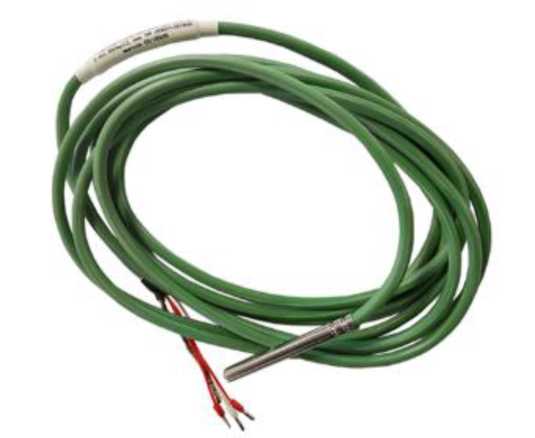

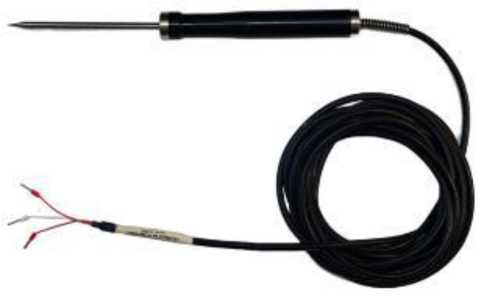

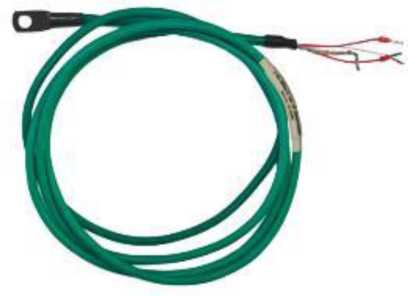

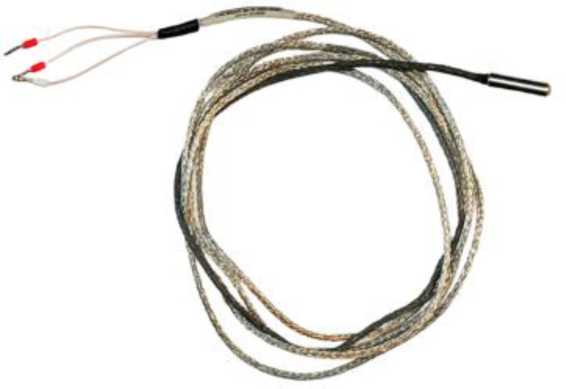

Наименование характеристики

Значение

TRE.C02

TRE.C24

TRE.C01

TRE.C40

TRE.C41

Диапазон измерений температуры (в зависимости от класса допуска), °С

- для класса «А»

от -30 до +180

-

- для класса «В»

от -40 до +180

от -40 до +180

Условное обозначение номинальной

статической характеристики (НСХ) по

Pt100, Pt1000

ГОСТ 6651-2009

Температурный коэффициент а по ГОСТ 6651-2009, °С^-1

0,00385

Класс допуска ТС по ГОСТ 6651-2009

A, B

B

Допуск по ГОСТ 6651-2009, °С

(|t| - абсолютное значение температуры, °С, без учета знака):

- для класса «А»

±(0,15+0,002-|t|)

-

- для класса «В»

±(0,3+0,005-|t|)

±(0,3+0,005-|t|)

Наименование характеристики

Значение

TRE.C02

TRE.C24

TRE.C01

TRE.C40 TRE.C41

Время термической реакции (63,2 %), с, не более

40

30

40

Электрическое сопротивление изоляции при температуре от +15 °С до +35 °С, МОм, не менее

100

Длина кабельного вывода, м⁽¹⁾

от 1,5 до 50

1,5

от 1,5 до 50

Длина монтажной части, мм⁽¹⁾

от 20 до 160

Минимальная глубина погружения, мм

50

32

20

-

Масса, не более, кг

1,600⁽²⁾

1,700⁽³⁾

0,025⁽⁴⁾

1,600⁽²⁾

Рабочие условия эксплуатации:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха (без образования конденсата), %, не более

от -40 до +180

95

Средняя наработка на отказ, ч

40 000

Срок службы, лет, не менее

10

Примечания:

• ⁽¹⁾ Конкретные значения приведены в паспорте

• ⁽²⁾ Масса зависит от длины кабельного вывода, приведена масса термопреобразователей с длиной кабельного вывода 50 м

• ⁽³⁾ Масса зависит от длины монтажной части и от длины кабельного вывода, приведена масса термопреобразователя с длиной монтажной части 160 мм и с длиной кабельного вывода 50 м

• ⁽⁴⁾ Масса зависит от длины кабельного вывода, приведена масса термопреобразователя со стандартной длиной кабельного вывода 1,5 м

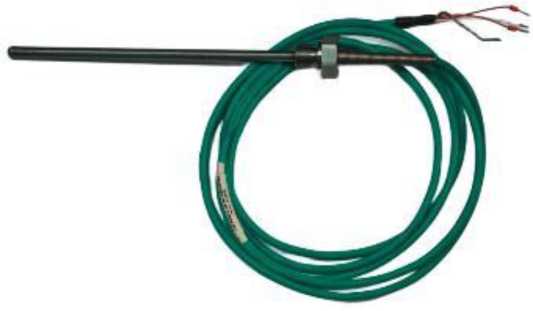

Наименование характеристики

Значение

TRE.C05

TRE.C06

Диапазон измерений температуры (в зависимости от класса допуска), °С

• - для класса «А»

• - для касса «В»

от -30 до +130 от -40 до +130

от -30 до +180 от -40 до +180

Условное обозначение номинальной статической характеристики (НСХ) по ГОСТ 6651-2009

Pt100, Pt1000

Температурный коэффициент а по ГОСТ 6651-2009, °С^-1

0,00385

Класс допуска ТС по ГОСТ 6651-2009

A, B

Допуск по ГОСТ 6651-2009, °С

(|t| - абсолютное значение температуры, °С, без учета знака):

• - для класса «А»

• - для класса «В»

±(0,15+0,002-|t|)

±(0,3+0,005-|t|)

Время термической реакции (63,2 %), с, не более

20

Наименование характеристики

Значение

TRE.C05

TRE.C06

Электрическое сопротивление изоляции при температуре от +15 до +35 °С, МОм, не менее

100

Длина кабельного вывода, м⁽¹⁾

от 4 до 10

Длина монтажной части, мм⁽¹⁾

от 80 до 160

Минимальная глубина погружения, мм

60

Масса, не более, кг

0,5⁽²⁾

Рабочие условия эксплуатации:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха (без образования конденсата), %, не более

от -40 до +130

от -40 до +180

95

Средняя наработка на отказ, ч

40 000

Срок службы, лет, не менее

10

Примечания:

• ⁽¹⁾ Конкретные значения приведены в паспорте

• ⁽²⁾ Масса зависит от длины монтажной части и от длины кабельного вывода, приведена масса термопреобразователя с длиной монтажной части 160 мм и с длиной кабельного вывода 10 м

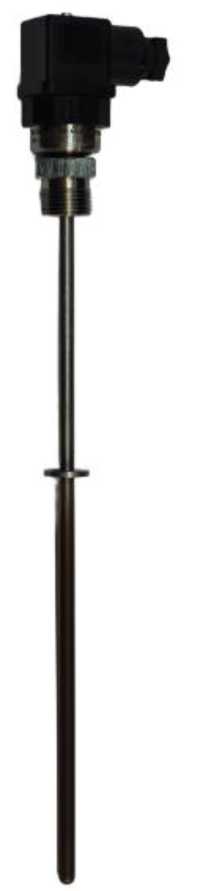

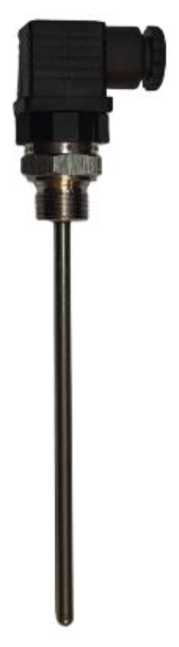

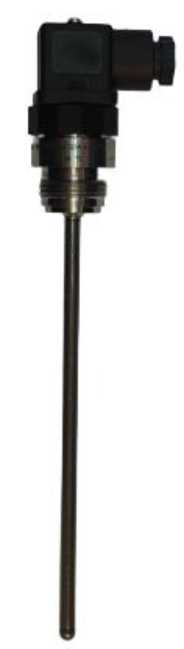

Наименование характеристики

Значение

TRE.H12

TRE.H20

Диапазон измерений температуры (в зависимости от класса допуска), °С

• - для класса «А»

• - для касса «В»

от -30 до +300 от -50 до +500

от -30 до +150 от -50 до +150

Условное обозначение номинальной статической характеристики (НСХ) по ГОСТ 6651-2009

Pt100, Pt1000

Температурный коэффициент а по ГОСТ 6651-2009, °С^-1

0,00385

Класс допуска ТС по ГОСТ 6651-2009

A, B

Допуск по ГОСТ 6651-2009, °С

(|t| - абсолютное значение температуры, °С, без учета знака):

• - для класса «А»

• - для касса «В»

±(0,15+0,002-|t|)

±(0,3+0,005-|t|)

Время термической реакции (63,2 %), с, не более

30

35

Электрическое сопротивление изоляции при температуре от +15 до +35 °С, МОм, не менее

100

Длина монтажной части, мм⁽¹⁾

от 60 до 2000

Минимальная глубина погружения, мм

60

Масса, не более, кг

0,290⁽²⁾

0,230⁽²⁾

Наименование характеристики

Значение

TRE.H12               TRE.H20

Рабочие условия эксплуатации:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха (без образования конденсата), %, не более

от -50 до +100

90

Средняя наработка на отказ, ч

40 000

Срок службы, лет, не менее

10

Примечания:

• ⁽¹⁾ Конкретные значения приведены в паспорте

• ⁽²⁾ Масса зависит от длины монтажной части, приведена масса термопреобразователя с длиной монтажной части 800 мм

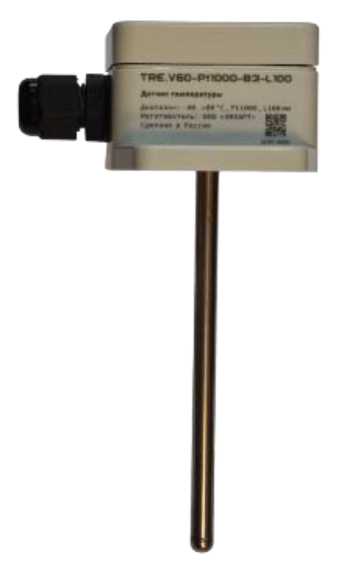

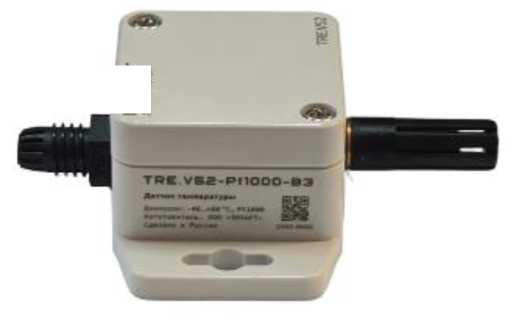

Наименование характеристики

Значение

TRE.V50

TRE.V52

TRE.V60

Диапазон измерений температуры, °С

от -40 до +80

Условное обозначение номинальной статической характеристики (НСХ) по ГОСТ 6651-2009

Pt100, Pt1000

Температурный коэффициент а по ГОСТ 6651-2009, °С^-1

0,00385

Класс допуска ТС по ГОСТ 6651-2009

B

Допуск по ГОСТ 6651-2009, °С

(|t| - абсолютное значение температуры, °С, без учета знака)

±(0,3+0,005-|t|)

Время термической реакции (63,2%), с, не более

-

-

35

Электрическое сопротивление изоляции при температуре от +15 до +35 °С, МОм, не менее

100

Габаритные размеры корпуса ТС (ДхШхГ), мм

81x81x27

80,4x50,4x35

Длина монтажной части, мм⁽¹⁾

-

-

от 100 до 500

Минимальная глубина погружения, мм

-

60

Масса, не более, кг

0,065

0,080

0,180⁽²⁾

Рабочие условия эксплуатации:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха (без образования конденсата), %, не более

от -40 до +80

95

Средняя наработка на отказ, ч

40 000

Срок службы, лет, не менее

10

Примечания:

• ⁽¹⁾ Конкретные значения приведены в паспорте

• ⁽²⁾ Масса зависит от длины монтажной части, приведена масса термопреобразователя с длиной монтажной части 400 мм

Наименование характеристики

Значение

TRE.F20

Диапазон измерений температуры, °С

• - для класса «А»

• - для класса «В»

от -30 до +150

от -50 до +150

Условное обозначение номинальной статической характеристики (НСХ) по ГОСТ 6651-2009

Pt100, Pt1000

Температурный коэффициент а по ГОСТ 6651-2009, °С^-1:

0,00385

Класс допуска ТС по ГОСТ 6651-2009

A, B

Допуск по ГОСТ 6651-2009, °С

(|t| - абсолютное значение температуры, °С, без учета знака):

• - для класса «А»

• - для касса «В»

±(0,15+0,002-|t|)

±(0,3+0,005-|t|)

Время термической реакции (63,2%), с, не более

30

Электрическое сопротивление изоляции при температуре от +15 до +35 °С, МОм, не менее

100

Длина монтажной части, мм⁽¹⁾

от 15 до 800

Минимальная глубина погружения, мм

15

Масса, не более, кг

0,500⁽²⁾

Рабочие условия эксплуатации:

• - температура окружающего воздуха, °С

• - относительная влажность воздуха (без образования конденсата), %, не более

от -50 до +100

90

Средняя наработка на отказ, ч

40 000

Срок службы, лет, не менее

10

Примечания:

• ⁽¹⁾ Конкретные значения приведены в паспорте

• ⁽²⁾ Масса зависит от длины монтажной части и типа присоединения к процессу, приведена масса термопреобразователя с длиной монтажной части 800 мм и присоединением G%"
