Номер по Госреестру СИ: 96272-25
96272-25 Датчики влажности и температуры
(HTE)
Назначение средства измерений:
Датчики влажности и температуры HTE (далее по тексту - датчики) предназначены для измерений относительной влажности и температуры воздуха и дальнейшего преобразования измеряемых величин в унифицированные аналоговые сигналы силы или напряжения постоянного тока, и/или в цифровые сигналы интерфейса RS-485 (протокол Modbus RTU).

Внешний вид.
Датчики влажности и температуры
Рисунок № 1

Внешний вид.
Датчики влажности и температуры
Рисунок № 2

Внешний вид.
Датчики влажности и температуры
Рисунок № 3

Внешний вид.
Датчики влажности и температуры
Рисунок № 4

Внешний вид.
Датчики влажности и температуры
Рисунок № 5
Программное обеспечение
Программное обеспечение (ПО) датчиков состоит из встроенного, метрологически значимого ПО и внешнего ПО, устанавливаемого на персональный компьютер.
Встроенное ПО устанавливается на заводе-изготовителе во время производственного цикла. В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция датчика исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия. В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий». Идентификационные данные встроенного программного обеспечения недоступны.
Внешнее ПО «Конфигуратор ELHART», предназначено для настройки, считывания, хранения и переноса информации датчиков с интерфейсом RS-485, является метрологически незначимым и находится в свободном доступе для скачивания на сайте предприятия-изготовителя. Уровень защиты внешнего ПО от преднамеренных и непреднамеренных изменений «низкий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на корпус или на зонд датчика способом, принятым на предприятии-изготовителе, и (или) в паспорт и на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в п. 1.7 «Устройство и принцип работы» Руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Приказ Федерального агентства по техническому регулированию и метрологии от 21 ноября 2023 г. № 2415 «Об утверждении Государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов»;
КД.ЭЛХТ-ДВ01 ТУ «Датчики влажности серии HTE.PF и HTE.Vx. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «ЭЛХАРТ»
(ООО «ЭЛХАРТ»)
ИНН 2310199453
Юридический адрес: Россия, 350000, Краснодарский край, г. Краснодар, ул. им. Митрофана Седина, 145/1, помещение 11
Телефон: +7 (800) 775-46-82
Web-сайт: www.elhart.ru
E-mail: elhart@elhart.ru
Изготовитель
Общество с ограниченной ответственностью «ЭЛХАРТ»(ООО «ЭЛХАРТ»)
ИНН 2310199453
Адрес: Россия, 350000, Краснодарский край, г. Краснодар, ул. им. Митрофана Седина, 145/1, помещение 11
Телефон: +7 (800) 775-46-82
Web-сайт: www.elhart.ru
E-mail: elhart@elhart.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы»(ФГБУ «ВНИИМС»)
Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Общество с ограниченной ответственностью «ЭЛХАРТ»(ООО «ЭЛХАРТ»)
ИНН 2310199453
Юридический адрес: Россия, 350000, Краснодарский край, г. Краснодар, ул. им. Митрофана Седина, 145/1, помещение 11
Телефон: +7 (800) 775-46-82
Web-сайт: www.elhart.ru
E-mail: elhart@elhart.ru
Принцип действия датчиков основан на измерении относительной влажности воздуха с помощью емкостного чувствительного элемента (ЧЭ), выполненного на кремниевом кристалле интегральной микросхемы совместно с сенсором температуры и электронной схемой обработки сигнала. Измеренные значения относительной влажности и температуры в цифровом виде поступают от интегральной микросхемы в микроконтроллер и после цифровой обработки преобразуются в унифицированные аналоговые сигналы и/или цифровой выходной сигнал интерфейса RS-485 (протокол Modbus RTU).
Датчики влажности и температуры HTE имеют следующие исполнения: HTE.PF, HTE.VD и HTE.VS. Исполнения различаются между собой конструкцией, техническими характеристиками и функциональным возможностями.
Датчики исполнения HTE.PF конструктивно выполнены в виде цилиндрического зонда из нержавеющей стали, внутри которого находятся ЧЭ и плата для преобразования сигналов ЧЭ в аналоговые или цифровые выходные сигналы. Зонд имеет кабельный вывод или разъем М12 для подключения кабельного вывода (определяется в артикуле датчика).
Датчики исполнения HTE.VS конструктивно выполнены в прямоугольном корпусе для настенного монтажа с присоединенным к нему зондом с ЧЭ. Внутри корпуса находится блок электроники и клеммы для подключения напряжения питания и вывода выходного сигнала.
Датчики исполнения HTE.VD конструктивно выполнены в прямоугольном корпусе со встроенным блоком электроники и с присоединенным зондом канального исполнения. Внутри корпуса находится блок электроники и клеммы для подключения напряжения питания и вывода выходного сигнала.
Структура и расшифровка условного обозначения исполнения датчиков приведена соответственно на рисунке 1 и в таблице 1.
|
1 |
2 |
3 |
4 |
5 |
6 | ||||||
|
HTE |
ХХ |
- |
ХХ (Х) |
Х |
- |
ХХ |
- |
ХХХХ |
- |
Х |
Рисунок 1 - Структура условного обозначения датчиков
Таблица 1 - Расшифровка структуры условного обозначения датчиков
|
Позиция |
Код |
Описание |
|
1 |
PF VS VD |
Конструктивное исполнение:
|
|
2(4) |
I42 U10 2T |
Тип аналогового/дискретного выходного сигнала:
|
|
3 |
М |
Тип электрического присоединения(2):
|
|
4(4) |
RS |
Интерфейс связи:
|
|
5 |
L100 |
Длина измерительного зонда(3): - 100 мм; |
|
L250 |
- 250 мм. | |
|
6(4) |
D |
Опция(1):
|
|
Примечания:
| ||
Заводской номер датчиков в виде цифрового обозначения, состоящего из арабских цифр, наносится на корпус или на зонд датчика способом, принятым на предприятии-изготовителе.
Фотографии общего вида датчиков приведены на рисунке 2. Места нанесения заводского номера приведены на рисунке 3. Корпус датчиков может изготавливаться в различных цветовых решениях.
Пломбирование датчиков и нанесение знака поверки не предусмотрено.




HTE.VD
HTE.VS

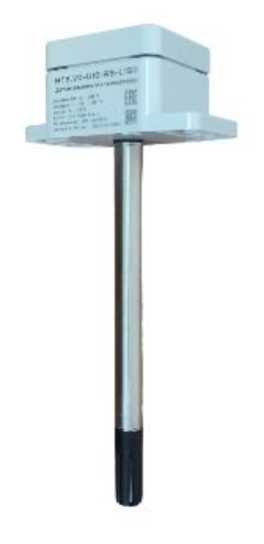

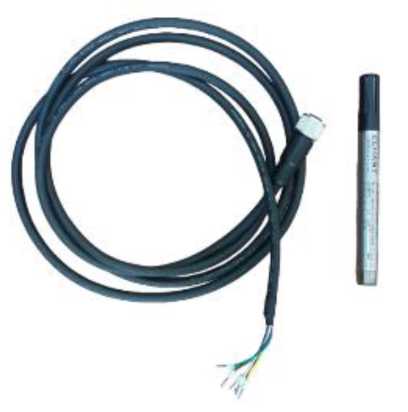

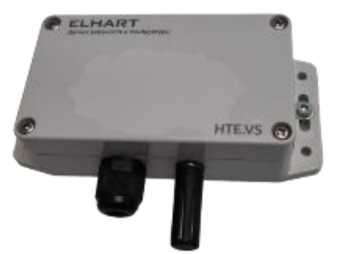

Рисунок 2 - Общий вид датчиков влажности и температуры HTE
HTE.PF
HTE.VD

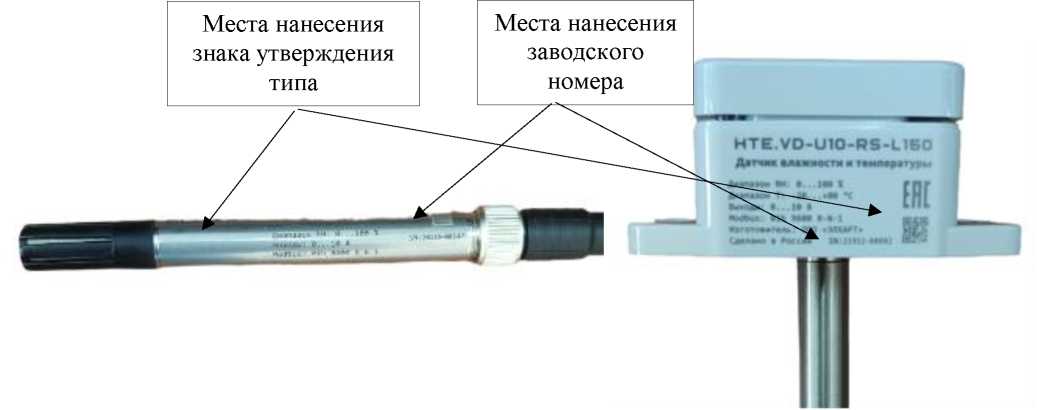

Рисунок 3 - Общий вид датчиков влажности и температуры HTE с указанием мест нанесения заводского номера и знака утверждения типа
Таблица 4
|
Наименование |
Обозначение |
Количество |
|
Датчик влажности и температуры |
HTE(1) |
1 шт. |
|
Паспорт. Датчик влажности и температуры hte.pf(2) |
КД.ЭЛХТ-ДВ01 ПС |
1 экз. |
|
Паспорт. Датчик влажности и температуры HTE.Vx(3) |
КД.ЭЛХТ-ДВ02 ПС |
1 экз. |
|
Руководство по эксплуатации. Датчик влажности и температуры HTE.PF(2) |
КД.ЭЛХТ-ДВ01 РЭ |
1 экз.(4) |
|
Руководство по эксплуатации. Датчик влажности и температуры HTE.Vx(3) |
КД.ЭЛХТ-ДВ02 РЭ |
1 экз.(4) |
|
Примечания:
| ||
Метрологические и основные технические характеристики датчиков приведены в таблицах 2 - 3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений относительной влажности, % |
от 5 до 95 |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности, % (при температуре окружающего воздуха от +20 °С до +30 °С) |
±3,0 |
|
Диапазон измерений температуры, °С:
|
от -20 до +80 от -40 до +80 от -20 до +80 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,8 |
|
Диапазон выходных аналоговых электрических сигналов в виде(1):
|
от 4 до 20 от 0 до 10 |
|
Примечание: (1) соответствует диапазону показаний относительной влажности (от 0 до 100 %) | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||
|
HTE.PF |
HTE.VS |
HTE.VD | |
|
Диапазон показаний относительной влажности, % |
от 0 до 100 | ||
|
Напряжение питания постоянного тока, В:
|
от 12 до 30 от 5 до 30 от 12 до 30 |
от 12 до 30 | |
П Продолжение таблицы 3
|
Наименование характеристики |
Значение | ||
|
HTE.PF |
HTE.VS |
HTE.VD | |
|
Габаритные размеры, мм, не более: - корпус |
145x65x40 |
80,4x73x35 | |
|
- измерительный зонд |
012x120 |
- |
012x250 |
|
- кабель (длина) |
1500 |
- |
- |
|
Масса, кг, не более |
0,085 |
0,250 |
0,140 |
|
Рабочие условия эксплуатации: | |||
|
- температура окружающего воздуха, °С |
от -40 до +80 | ||
|
- относительная влажность для измерительного зонда, % |
до 100 | ||
|
- относительная влажность для корпуса, % |
до 95 | ||
|
Средняя наработка на отказ, ч, не менее |
60 000 | ||
|
Срок службы, лет, не менее |
8 | ||
